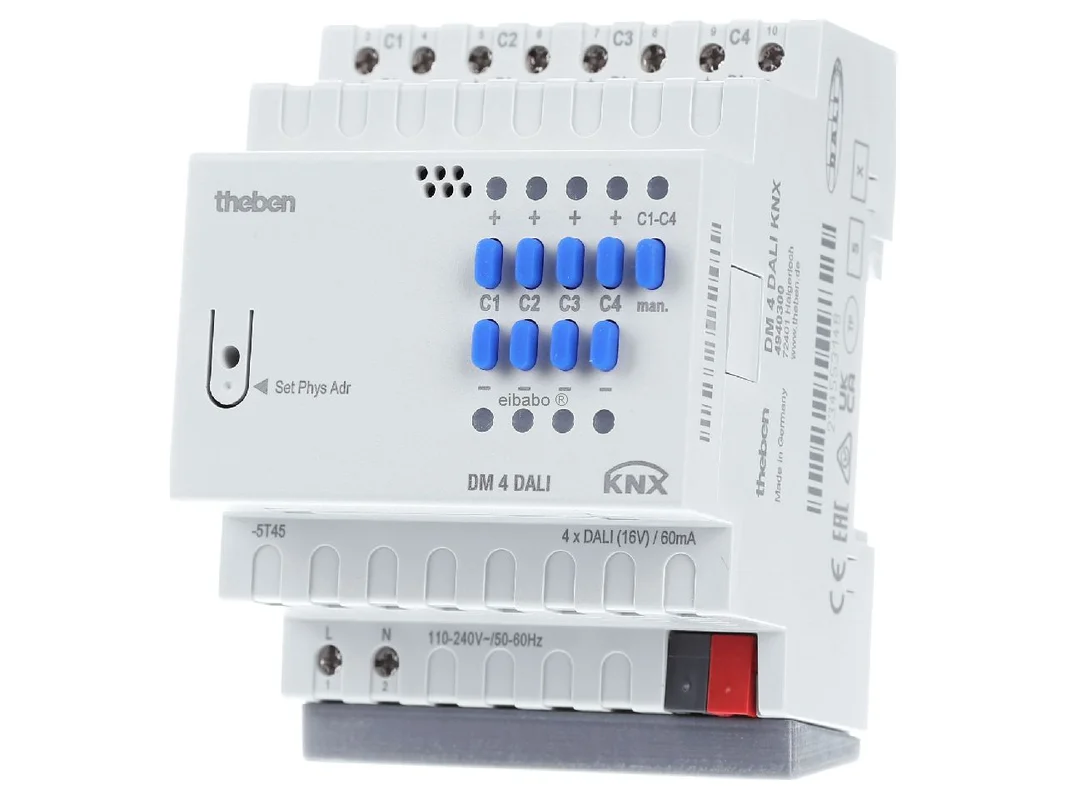

4-weg DALI-actuator – Lichtsysteeminterface voor bussysteem DM 4 DALI KNX – Theben – 4940300 – 4003468491485:

De Theben DALI-2 KNX DALI-actor 4-voudig Broadcast DT-8 Data Secure DM 4 DALI KNX 4940300 is een moderne interface voor de professionele lichtsturing in KNX- en DALI-installaties. Als DALI-2-gecertificeerde actor verbindt hij de KNX-bus met maximaal vier DALI-lijnen in broadcastbedrijf en maakt hij een duidelijke, efficiënte en veilige lichtregeling mogelijk in woningbouw, utiliteitsbouw en veeleisende projecttoepassingen.

Theben DALI-2 KNX DALI-actor 4-voudig voor nauwkeurige lichtsturing met Broadcast en DT-8

Het apparaat stuurt per kanaal maximaal 30 DALI-deelnemers aan en is ideaal voor armaturen die gezamenlijk moeten worden geschakeld, gedimd of in hun lichtkleur geregeld. Dankzij ondersteuning van DT-8 volgens EN 62386-209 kunnen lichtkleur en kleurtemperatuur comfortabel via KNX worden gestuurd. De broadcast-communicatie vereenvoudigt ingebruikname, service en de vervanging van EVG’s bij storingen aanzienlijk. Daarnaast zorgt KNX Data Secure voor beschermde communicatie in veiligheidsbewuste projecten.

Producthighlights voordelen

• 4 DALI-kanalen: Ideaal voor duidelijk gestructureerde lichtzones in kantoor, school, praktijk of woningbouw.
• DALI-2-gecertificeerd: Hoge systeemgetrouwheid en betrouwbare integratie in moderne lichtconcepten.
• Broadcast per kanaal: Alle deelnemers van een kanaal worden gezamenlijk aangestuurd, wat planning en onderhoud vereenvoudigt.
• Tot 30 apparaten per kanaal: Zeer geschikt voor groepen met meerdere armaturen of voorschakelapparaten.
• DT-8-ondersteuning: Sturing van lichtkleur en kleurtemperatuur voor Human Centric Lighting en Tunable White.
• ETS-parametrering: Inbedrijfstelling direct in ETS zonder extra tool of app.
• Snelle service: EVG’s kunnen bij storingen eenvoudiger worden vervangen, omdat geen individuele adressering nodig is.
• KNX Data Secure: Beschermde buscommunicatie voor hogere gegevensbeveiliging in het gebouw.
• DIN-railmontage: Nette integratie in de verdeler voor centrale gebouwautomatisering.

Intelligente functies voor efficiënte DALI KNX-projecten

• Zonesturing: Perfect voor ruimtes met duidelijke lichtgroepen zoals gang, kantoor, bespreking of verkoopruimte.
• Kleurtemperatuur regelen: Geschikt voor toepassingen met dynamisch wit licht in de loop van de dag.
• Onderhoudsvriendelijk: Broadcast bespaart tijd bij vervanging en heringebruikname van DALI-voorschakelapparaten.
• Eenvoudige engineering: Goede keuze voor projecten waarbij snelle ETS-integratie centraal staat.
• Gebouwbeveiliging: Data Secure ondersteunt het gebruik in gevoelige KNX-omgevingen.
• Praktisch lichtconcept: Groepsgewijs schakelen en dimmen vermindert de inspanning in standaardprojecten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben DALI-2 KNX DALI-actor 4-voudig Broadcast DT-8 Data Secure DM 4 DALI KNX 4940300
EAN	4003468491485
Catalogus	Interface-media-gateway
Artikelnummer	4940300
Apparaattype	4-voudige DALI-actor
Certificering	DALI-2-gecertificeerd
Interface	tussen DALI-systeem en KNX-bus
Kanalen	4
Communicatie	Broadcast per kanaal
DALI-deelnemers per kanaal	max. 30
DT-8-functie	Sturing van lichtkleur en kleurtemperatuur volgens EN 62386-209
KNX-voeding	Busspanning, < 10 mA
Bedrijfsspanning	100 tot 240 V AC/DC, 50 tot 60 Hz
Frequentie	50 tot 60 Hz
Montagewijze	DIN-rail
Breedte	4 modules
Aansluitwijze	Schroefklemmen, KNX-busklem
Omgevingstemperatuur	-5 °C tot +45 °C
Opslagtemperatuur	-25 °C tot +70 °C
Beschermingsgraad	IP20
DALI-spanning	typ. 16 V DC, kortsluitvast
DALI-stroom	Imax 250 mA, Imin 60 mA
Max. DALI-leidinglengte	300 m per kanaal
Afmetingen H x B x D	72 x 68 x 90 mm
Veilige communicatie	KNX Data Secure

Efficiënte DALI-lichtzones, veilige KNX-communicatie en duidelijke ETS-praktijk

De Theben DALI-2 KNX DALI-actor 4-voudig Broadcast DT-8 Data Secure DM 4 DALI KNX 4940300 is vooral sterk wanneer meerdere armaturen per zone gezamenlijk moeten worden gestuurd. In plaats van omslachtige individuele adressering zet het apparaat in op broadcast per kanaal. Dat bespaart tijd bij planning, opstart en service. Juist in kantoren, gangen, praktijken, winkelruimtes of onderwijsgebouwen is dat een duidelijk voordeel wanneer robuuste groepssturing belangrijker is dan de individuele controle van elk armatuur.

Een ander pluspunt is de DT-8-functie. Daarmee kunnen lichtkleur en kleurtemperatuur via KNX netjes in moderne lichtconcepten worden geïntegreerd. Dat is ideaal voor Tunable White in vergaderruimtes, ontvangstgebieden of hoogwaardige woonprojecten. Samen met KNX Data Secure is het apparaat ook geschikt voor installaties waarbij naast comfort ook bescherming van de communicatie gevraagd is.

• Zeer goede keuze voor vier gescheiden lichtzones met eenvoudige groepslogica.
• Minder inspanning bij de ingebruikname door broadcast in plaats van individuele adressering.
• Praktisch bij servicegevallen, omdat EVG’s gemakkelijker kunnen worden vervangen.
• DT-8 maakt de regeling van Tunable White en kleurgerelateerde lichtfuncties mogelijk.
• Directe ETS-integratie zonder extra software versnelt het projectverloop.
• Data Secure versterkt de KNX-communicatie in moderne gebouwen.
• Goed geschikt voor renovatie en nieuwbouw met centrale verdeling op DIN-rail.

Binnen het Theben-assortiment onderscheidt dit apparaat zich door de combinatie van vier kanalen, broadcastbedrijf, DT-8-ondersteuning en KNX Data Secure. Eenvoudigere DALI KNX-gateways van dezelfde fabrikant zonder DT-8-focus zijn eerder bedoeld voor klassiek schakelen en dimmen. Dit model is daarentegen duidelijk ontworpen voor moderne witlichtsturing en veilige KNX-communicatie.

Ten opzichte van varianten met minder DALI-functies scoort het apparaat vooral bij projecten waarin kleurtemperatuur actief wordt gebruikt. Waar alleen eenvoudige dimgroepen nodig zijn, kan een eenvoudiger gateway volstaan. Zodra echter Tunable White, onderhoudsarme groepen en veilige busgegevens gewenst zijn, biedt deze uitvoering duidelijke voordelen.

Producten met adresgebaseerde DALI-sturing zijn eerder geschikt wanneer individuele armaturen gericht moeten worden aangestuurd of complexe terugmeldingen per deelnemer nodig zijn. Dit model is daarentegen gespecialiseerd in broadcast per kanaal. Daardoor is het in standaardzones vaak sneller in het project en eenvoudiger in onderhoud.

Voor gangen, kantoortuinen of klaslokalen met meerdere gelijksoortige armaturen is broadcast meestal de economischere oplossing. Voor speciale zones met individuele armatuurlogica kan een adresgericht DALI-gateway de geschiktere keuze zijn. De kracht van deze actor ligt dus in duidelijke groepen, hoge praktijkgerichtheid en verminderde service-inspanning.

Vergelijkbare oplossingen worden onder andere aangeboden door ABB, MDT en Weinzierl. ABB zet bij veel DALI-gateways vaak in op zeer brede projectintegratie en adresnauwkeurige lichtsturing. Dat is voordelig bij complexe lichtscènes, maar niet altijd zo slank als een broadcastconcept bij standaardzones.

MDT biedt afhankelijk van het model eveneens DALI-gateways met sterke ETS-integratie en praktijkgerichte parametrering. Verschillen komen vaak naar voren in functionaliteit, bedieningslogica en de focus op individuele adressering of groepsbedrijf. Weinzierl is vaak interessant wanneer compacte KNX DALI-koppeling en flexibele projectintegratie gevraagd zijn. Voor eenvoudige, robuuste groepen met DT-8 en veilige KNX-communicatie blijft dit Theben-apparaat bijzonder aantrekkelijk.

In ETS is het aan te raden om de vier kanalen eerst duidelijk per ruimte of gebruik te benoemen, bijvoorbeeld „Kantoor Noord“, „Gang Oost“ of „Bespreking“. Zo blijft de structuur in het project overzichtelijk en worden servicebezoeken eenvoudiger. Maak voor elk kanaal aparte groepsadressen aan voor schakelen, dimmen, status en indien nodig kleurtemperatuur.

Voor DT-8-toepassingen is het zinvol om de objecten voor helderheid en kleurtemperatuur logisch te scheiden. Een praktijkgericht voorbeeld: in de vergaderruimte wordt ’s morgens via een scène een koeler, activerend licht gekozen, ’s avonds een warmer licht voor een rustige sfeer. In de gang is vaak alleen schakelen en dimmen voldoende, zonder gebruik van de DT-8-functie.

Bij broadcast mag per kanaal alleen een technisch en functioneel passende armaturengroep worden samengevat. Meng geen ruimtes met sterk afwijkend gebruik op hetzelfde kanaal. Zo blijft de bediening duidelijk en het lichteffect consistent. Voor servicedoeleinden is het bovendien handig om groepsadressen en kanaalnamen direct in de projectdocumentatie van de verdeler te vermelden.

Als u een krachtige, veilige en servicevriendelijke oplossing zoekt voor vier DALI-lichtzones, dan is deze actor een overtuigende keuze. Hij verbindt KNX en DALI op professionele wijze, vermindert de inspanning bij opstart en onderhoud en biedt met DT-8 de beste voorwaarden voor eigentijdse lichtconcepten.

Kies voor betrouwbare broadcaststuring, duidelijke ETS-integratie en beschermde KNX-communicatie. Zo ontstaat een lichtoplossing die in het dagelijks gebruik efficiënt werkt en ook in projecttoepassingen overtuigt met een hoge praktische bruikbaarheid.
