Aanbouwbehuizing – Behuizinguitbreiding voor industrieconnector 09 30 048 0301 – Harting – 5713140048300:

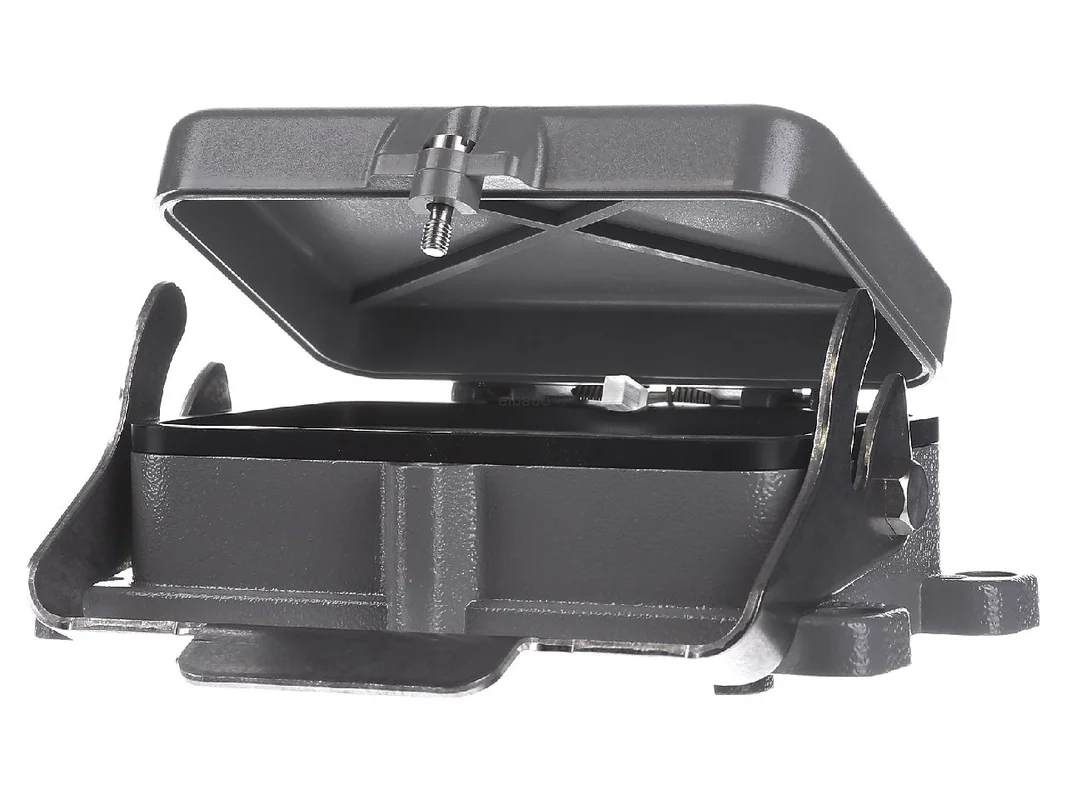

De Harting opbouwbehuizing 09 30 048 0301 is een robuuste oplossing voor rechthoekige connectoren in schakelkastmontage. De lage bouwvorm, de beschermkap en de beschermingsgraad IP65 maken de behuizing tot de juiste keuze voor industriële omgevingen waar betrouwbaarheid, afdichting en een veilige vergrendeling vereist zijn.

Harting opbouwbehuizing voor veilige schakelkastmontage

Deze opbouwbehuizing uit de Han B-serie is ontworpen voor gebruik met passende Han 48B connectorinzetten en opbouwcomponenten. De behuizing is gemaakt van spuitgietaluminium en heeft een slijtvaste poedercoating in RAL 7037 stofgrijs. De kunststof beschermkap, de O-ringafdichting en de langsbeugel van roestvrij staal ondersteunen een veilige werking, ook bij stof en spatwater.

Producthighlights voordelen

• Lage bouwvorm: Ideaal bij weinig ruimte in de schakelkast of aan machinebehuizingen.
• Beschermingsgraad IP65: Bescherming tegen stof en waterstralen bij correct gemonteerd systeem.
• Beschermkap aanwezig: Helpt de stekkerzijde schoon te houden wanneer deze niet is aangesloten.
• O-ringafdichting: Ondersteunt een betrouwbare afdichting bij industrieel gebruik.
• Spuitgietaluminium: Robuuste behuizing voor mechanisch veeleisende omgevingen.
• Gepoedercoat oppervlak: Bestendig en geschikt voor langdurig gebruik.
• Langsbeugel van roestvrij staal: Solide vergrendeling met goede corrosiebestendigheid.
• Voor Han 48B: Geschikt voor toepassingen met een groot rechthoekig connectorformaat.
• Voor schakelkastmontage: Nette oplossing voor vaste wand- of paneelmontage.
• Breed temperatuurbereik: Inzetbaar van -40 tot +125 °C.

Technische gegevens in één oogopslag

Voordelen in de praktijk, passende Han B-alternatieven en relevante marktvergelijkingen

Harting kiest bij deze behuizing voor een duidelijke combinatie van compacte hoogte, hoge afdichting en solide mechanica. Dat is vooral voordelig wanneer aansluitruimtes beperkt zijn en tegelijk een veerkrachtig behuizing voor industrie, machinebouw of energieverdeling vereist is. De beschermkap verminderd het binnendringen van vuil in open toestand, terwijl de roestvrijstalen beugel een stabiele vergrendeling ondersteunt.

• Ruimtebesparende inbouw: De lage bouwvorm is voordelig bij beperkte inbouwruimte.
• Hoge bedrijfszekerheid: Afdichting, kap en metalen behuizing zijn ontworpen voor ruwe omgevingen.
• Nette frontmontage: Goed geschikt voor vaste inbouwpunten aan schakelkast, wand of behuizing.
• Stabiele vergrendeling: De enkele langsbeugel is snel te bedienen en robuust.
• Systeemconform: Passend binnen de Han 48B-omgeving voor afgestemde connectoroplossingen.

In vergelijking met hogere Harting opbouwbehuizingen uit dezelfde serie biedt deze versie vooral voordelen bij vlakke inbouwsituaties. Hogere bouwvormen creëren vaak meer ruimte voor kabeluitgang of speciale stekkerbeelden, maar hebben meer plaats nodig. Varianten met een zijdelings of ander vergrendelingsprincipe kunnen afhankelijk van de opbouw beter toegankelijk zijn, terwijl dit model is ontworpen voor een klassieke, goed beschermde paneelmontage. Ten opzichte van open basissen zonder beschermkap biedt deze uitvoering meer bescherming wanneer niet aangesloten.

Als vergelijkbare oplossingen van ander fabrikanten komen afhankelijk van de systeemopbouw bijvoorbeeld zware rechthoekige behuizingen van ILME, TE Connectiviteit of Phoenix Contact in aanmerking. ILME biedt vaak een grote keuze aan behuizingen voor vergelijkbare industriële toepassingen, echter met deels afwijkende systeemlogica bij inzetten en accessoires. TE Connectiviteit is sterk in robuuste industriële connectoren, die afhankelijk van de serie ander vergrendelings- en afdichtingsconcepten kunnen gebruiken. Phoenix Contact richt zich vaak op modulair aansluittechniek en gebruiksvriendelijke montage, maar de directe compatibiliteit is altijd serieafhankelijk en niet algemeen gegarandeerd. Voor een veilige keuze moet altijd worden gelet op de exacte grootte 48 B en de systeemtoewijzing van de connector.

Constructie, materiaalopbouw en afdichtingsconcept voor industrieel gebruik

De behuizing is uitgevoerd als opbouwbehuizing met kunststof kap en combineert een gepoedercoate spuitgietaluminium structuur met een NBR-afdichting. De combinatie van O-ringafdichting, beschermkap en roestvrijstalen beugel ondersteunt een duurzaam betrouwbare toepassing in het industriële dagelijks gebruik. De kleur in RAL 7037 stofgrijs oogt technisch verzorgd en past goed in moderne installaties en schakelkasten. Dankzij de bouwgrootte 48 B is het model geschikt voor grotere rechthoekige connectorsystemen waarbij robuuste verbindingstechniek en een veilig beschermd aansluitgebied belangrijk zijn.
