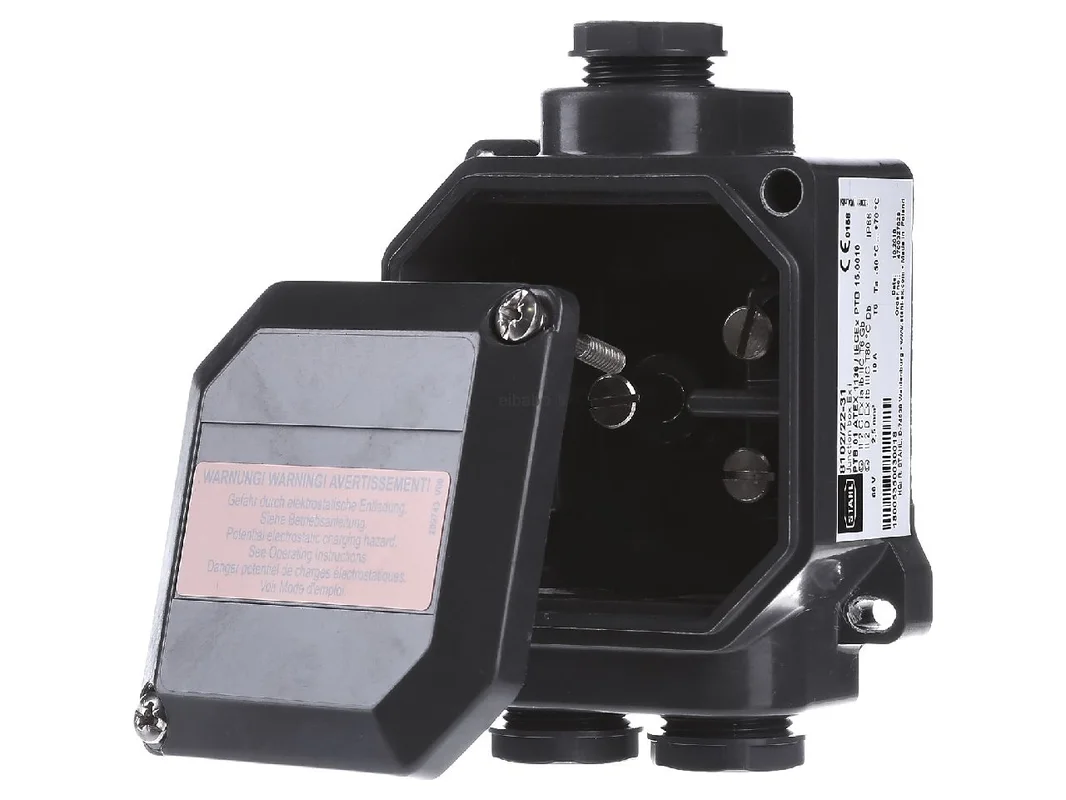

Aansluitdoos EExi 3xM20x1.5 – Opbouwdoos 8102/22-3 – Stahl – 132989 – 4046827010811:

De explosieveilige aftakdoos Ex i 8102/22-3 132989 is ontworpen voor veilig gebruik in gevoelige industriële omgevingen. Ze combineert een compacte bouwvorm met een robuuste uitvoering en is geschikt voor intrinsiek veilige stroomkringen in Ex-gebieden. De bestendige behuizing van glasvezelversterkte polyesterhars ondersteunt een betrouwbare werking, ook onder veeleisende omgevingsomstandigheden.

Ex i aftakdoos voor veilige signaal- en stuurcircuits

De Stahl explosieveilige aftakdoos Ex i met aansluitklemmen 8102/22-3 132989 biedt een praktijkgerichte oplossing voor installatie in zones 1, 2, 21 en 22. Ze is ontworpen voor toepassingen waarin intrinsiek veilige verbindingen netjes, compact en duurzaam beschermd moeten worden uitgevoerd. Dankzij de markering Ex ia ib IIC T6 Gb en Ex tb IIIC T80 °C Db is het model geschikt voor gebieden met gas- en stofatmosfeer.

Producthighlights voordelen

• Explosieveilige uitvoering: Geschikt voor Ex-zones 1, 2, 21 en 22.
• Voor intrinsiek veilige stroomkringen: Ideaal voor signaal-, meet- en stuurleidingen met Ex i-concept.
• Robuuste behuizing: Glasvezelversterkte polyesterhars biedt hoge bestendigheid bij industrieel gebruik.
• Compacte bouwvorm: Ruimtebesparend bij opbouw en retrofit in bestaande installaties.
• Breed temperatuurbereik: Inzetbaar van -50 tot +70 °C.
• Praktijkgerichte invoer: Met halve wartels voor een nette kabelgeleiding.
• Klemmen voor duidelijke bedrading: Aansluiting via mantelklemmen voor een gestructureerde installatie.
• Veelzijdig inzetbaar: Geschikt voor chemische industrie, energie-installaties, procestechniek en machineomgevingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Productnaam	Stahl explosieveilige aftakdoos Ex i met aansluitklemmen 8102/22-3 132989
EAN	4046827010811
Catalogus	Klemmenkast
Type	8102/22-31
Producttype	Aftakdoos Ex i
Nominale bedrijfsspanning AC	60 V
Aansluitdoorsnede	2,5 mm²
Klemtype	Mantelklem
Aantal klemmen	5 mantelklemmen 4 mm²
Invoeren	3 halve wartels
Klembereik invoer 1	6,5 tot 14,0 mm
Behuizingsmateriaal	Polyesterhars, glasvezelversterkt
Behuizingskleur	Donkergrijs
Afmetingen (B x H x D)	71 x 116 x 45 mm
Beschermingsgraad	IP66
Slagvastheid	IK10
Montagewijze	Opbouw
Toepassingsgebied zones	1, 2, 21, 22
Gas-Ex-bescherming	II 2 G Ex ia ib IIC T6 Gb
Stof-Ex-bescherming	II 2 D Ex tb IIIC T80 °C Db
Omgevingstemperatuur	-50 tot +70 °C
Siliconenvrij	Nee

Voordelen in gebruik en zinvolle productalternatieven

De Stahl explosieveilige aftakdoos Ex i met aansluitklemmen 8102/22-3 132989 is vooral sterk waar intrinsiek veilige verbindingen in compacte vorm vereist zijn. Ze ondersteunt een duidelijke kabelgeleiding, beschermt klemplaatsen in ruwe omgevingen en is ontworpen voor veeleisende temperatuurbereiken. Dat maakt haar tot een goede keuze voor meetpunten, veldapparatuur, sensoren, actuatoren en signaalverdelingen in Ex-installaties.

• Hoge bedrijfszekerheid: Ontwikkeld voor gebruik in gas- en stofgevaarlijke gebieden.
• Nette bedrading: Mantelklemmen vergemakkelijken een geordende interne verbinding.
• Bestendige behuizing: Geschikt voor industriële omgevingen met verhoogde eisen.
• Compacte opbouw: Voordelig bij beperkte ruimte.
• Flexibel gebruik: Inzetbaar in procesinstallaties, chemie, petrochemie en energieomgevingen.

Binnen vergelijkbare uitvoeringen van de 8102-serie verschillen varianten vaak in aantal klemmen, geleiderdoorsnede, invoeren of behuizingsuitvoering. modellen uit dezelfde serie met afwijkende uitrusting zijn daarom eerder geschikt voor ander bedradingsdichtheden of grotere geleiderdoorsneden. Deze uitvoering is vooral gepast wanneer een compacte Ex i-oplossing met een overzichtelijk aantal klemmen gevraagd is.

In vergelijking met soortgelijke producten van ander gerenommeerde fabrikanten zoals Pepperl+Fuchs, Eaton Crouse-Hinds of BARTEC liggen de verschillen vaak in behuizingsconcept, klemtechniek, beschikbare invoeren en de oriëntatie op bepaalde veldinstallaties. Bij de keuze moet vooral worden gecontroleerd of Ex i-toepassing, zonevrijgave, temperatuurklasse, beschermingsgraad en aansluitconcept exact bij de installatie passen. Directe uitwisselbaarheid is alleen zinvol als de technische kerngegevens en de toelatingssituatie overeenkomen.

Uitgebreide details over opbouw, bescherming en toepassing

Deze Ex i-aftakdoos is ontworpen voor intrinsiek veilige stroomkringen met een nominale bedrijfsspanning van 60 V AC. De aansluitdoorsnede van 2,5 mm² ondersteunt typische signaal- en stuurtoepassingen in de veldbedrading. De donkergrijze behuizing van glasvezelversterkte polyesterhars combineert een laag gewicht met hoge vormstabiliteit en een goede bestendigheid tegen veel industriële invloeden.

Met de compacte afmetingen van 71 x 116 x 45 mm kan het model ook bij beperkte inbouwruimte goed worden geïntegreerd. De drie halve wartels en het klembereik van 6,5 tot 14,0 mm vergemakkelijken een installatiegerichte invoer van kabels. De combinatie van Ex-bescherming voor gas en stof, een breed temperatuurbereik en een robuuste beschermingsgraad maakt de aftakdoos tot een veerkrachtig oplossing voor permanente installaties in veeleisende gebieden.

Toepassingsgebieden

• Procesindustrie: Voor signaal- en stuurleidingen in chemische en petrochemische installaties.
• Meet- en regeltechniek: Geschikt voor sensoren, actuatoren en intrinsiek veilige veldcircuits.
• Energie- en nutsinstallaties: Voor veilige verbindingen in Ex-relevante gebieden.
• Stofgevaarlijke zones: Inzetbaar in gebieden met brandbare stoffen.
• Machine- en installatiebouw: Voor robuuste opbouwinstallaties met duidelijke bedrading.

Deze aftakdoos is een sterke keuze voor iedereen die een compacte, veerkrachtig en conform de norm ontworpen Ex i-oplossing voor industriële toepassingen zoekt.
