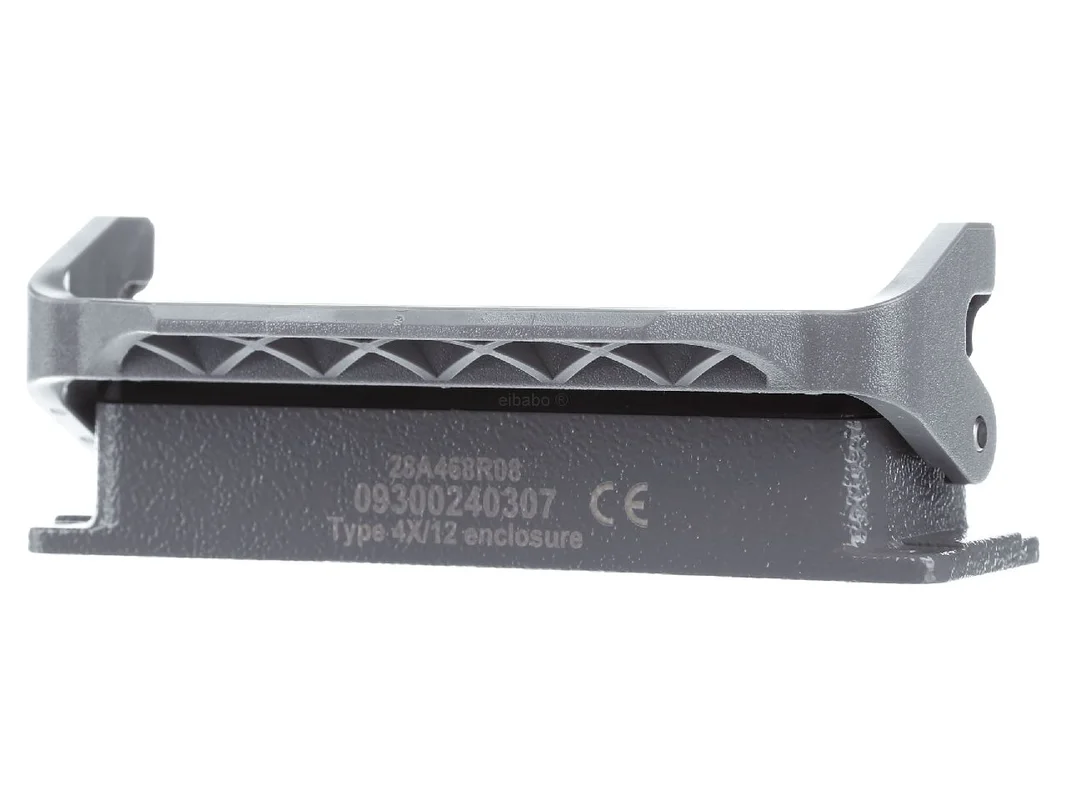

AB behuizing – Behuizinguitbreiding voor industrieconnector 09 30 024 0307 – Harting – 5713140046849:

De Harting opbouwbehuizing voor paneelinbouw is een robuuste oplossing voor industriële connectoren in veeleisende omgevingen. De lage bouwvorm, een vergrendelingsbeugel en beschermingsgraad IP65 maken deze sokkelbehuizing tot de passende keuze voor compacte inbouwsituaties met hoge eisen aan afdichting, stabiliteit en veilige verbinding.

Harting opbouwbehuizing 24B voor paneelinbouw met IP65-bescherming

De behuizing is ontworpen als opbouwbehuizing voor het schakelpaneel en behoort tot de beproefde Han B-serie. Ze is geschikt voor industriële toepassingen waarin een belastbare behuizing met ruimtebesparende bouwhoogte vereist is. De aluminium persgietbehuizing met poedercoating in RAL 7037 beschermt de interface betrouwbaar. De enkele langsbeugel zorgt voor een veilige vergrendeling tijdens gebruik.

Producthighlights voordelen

• Lage bouwvorm: Ideaal bij weinig ruimte in de schakelkast, aan machinefronten of in compacte installaties.
• Beschermingsgraad IP65: Goed geschikt voor omgevingen met stof, spatwater en ruwe industriële omstandigheden.
• Robuuste metalen behuizing: aluminium persgietwerk biedt hoge vormstabiliteit en goede bestendigheid in het dagelijks gebruik.
• Veilige vergrendeling: Een vergrendelingsbeugel fixeert de verbinding betrouwbaar en praktijkgericht.
• Voor paneelinbouw: Geschikt voor vaste montage op behuizingen, wanden of machinepanelen.
• Beproefd Han B-platform: Zeer geschikt voor veel industriële connectoren en gangbare toepassingen in de machinebouw.
• Poedergecoat oppervlak: Ondersteunt de bescherming van de behuizing en zorgt voor een hoogwaardige uitstraling.
• NBR-afdichting: Bevordert een dichte verbinding en ondersteunt een betrouwbare inzet in het veld.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Harting
Artikelnaam	Harting opbouwbehuizing sokkelbehuizing paneelinbouw 1-vergrendelingsbeugel IP65 24B aluminium persgietwerk lage bouwvorm 09 30 024 0307 09300240307
Fabrikantartikelnummer	09 30 024 0307
Bestelnummer compact	09300240307
EAN	5713140046849
Catalogus	Behuizingen
ETIM	EC000437
Producttype	Opbouwbehuizing / Sokkelbehuizing
Serie	Han B
Uitvoering	Paneelinbouw, Bulkhead mounted housing
Bouwgrootte	24 B
Bouwvorm	lage bouwvorm
Vergrendeling	1 vergrendelingsbeugel, langsbeugel
Beschermingsgraad	IP65
Materiaal behuizing	aluminium persgietwerk
Oppervlak	poedergecoat
Kleur	RAL 7037 stofgrijs
Materiaal vergrendeling	Polycarbonaat en roestvrij staal
Materiaal afdichting	NBR
Temperatuurbereik	-40 tot +125 °C
Normreferentie beschermingsgraad	IEC 60529
Toepassingsgebied	Standaardbehuizing voor industriële connectoren

Voordelen van de lage 24B-bouwvorm bij paneelinbouw en zinvolle alternatieven

De lage bouwhoogte is een duidelijk voordeel wanneer boven of onder de connector slechts weinig ruimte beschikbaar is. Dat vergemakkelijkt de planning in schakelkasten, bedieningspanelen en compacte machinemodules. Door de uitvoering als opbouwbehuizing zit de interface vast aan het schakelpaneel en is ze bijzonder geschikt voor duidelijk gedefinieerde aansluitpunten met hoge mechanische veiligheid.

• Ruimtebesparende opbouw: Geringere bouwhoogte dan hogere standaardbehuizingen van dezelfde grootte.
• Nette frontmontage: Goed voor vaste aansluitpunten op behuizingen en machinewanden.
• Veilige verbinding: De enkele beugel is snel te bedienen en houdt de tegenconnector stabiel in positie.
• Bestendige materialen: aluminium persgietwerk, roestvrij staal en polycarbonaat zijn ontworpen voor industrieel gebruik.
• Betrouwbare afdichting: Afdichting van NBR ondersteunt de bescherming tegen stof en vocht.

Vergeleken met hogere Harting-behuizingen uit de Han B-serie biedt deze lage uitvoering meer vrijheid bij krappe inbouwruimtes. Ten opzichte van varianten met twee beugels ligt de focus hier op een compacte, eenvoudige vergrendeling. Dat is vaak ideaal voor toepassingen met beperkte toegang of een duidelijk gedefinieerde stekrichting.

Binnen het Harting-programma zijn bovendien vergelijkbare behuizingen met rechte of verhoogde bouwvorm beschikbaar. Deze kunnen zinvol zijn wanneer meer ruimte voor kabelgeleiding, grotere connectorinzetten of een andere inbouwsituatie nodig is. Varianten met kabeluitgang zijn meer geschikt voor vrije kabelgeleiding, terwijl deze opbouwbehuizing is ontwikkeld voor de vaste apparaatwand.

Als vergelijkbare oplossingen van andere fabrikanten komen afhankelijk van het systeem bijvoorbeeld zware rechthoekige behuizingen van ILME, TE Connectivity of Phoenix Contact in aanmerking. Verschillen zijn meestal te zien bij het vergrendelingsconcept, materiaaldetails, afdichtingssysteem en systeemcompatibiliteit. Voor de beste passing is vooral de afstemming op grootte 24B, inbouwbeeld, inzettype en het betreffende connectorsysteem belangrijk.

Toepassingsgebieden

• Schakelkastbouw: Voor robuuste stekinterfaces aan behuizingswanden en montageplaten.
• Machinebouw: Geschikt voor veilige energie-, signaal- en data-aansluiting op machinemodules.
• Installatiebouw: Goed voor duidelijk gedefinieerde aansluitpunten in industriële omgevingen.
• Automatisering: Zinvol bij compacte inbouwlocaties met eisen aan bescherming en stabiliteit.
• Servicevriendelijke systemen: Ondersteunt losneembare verbindingen op vaste montagepunten.

Compact uitgelegd: materiaal, vergrendeling en afdichting in praktisch gebruik

De opbouwbehuizing in bouwgrootte 24 B is laag gebouwd en ontworpen voor vaste paneelinbouw. De langsbeugel ondersteunt een veilige vergrendeling bij dagelijks gebruik. De behuizing van aluminium persgietwerk is poedergecoat en uitgevoerd in RAL 7037 stofgrijs. De vergrendeling combineert polycarbonaat met roestvrij staal en verbindt goede bedienbaarheid met robuuste werking. Een NBR-afdichting helpt om de beschermingsgraad in industriële toepassingen betrouwbaar te ondersteunen. Daardoor is deze uitvoering bijzonder geschikt voor compacte inbouwsituaties waarin stabiliteit, dichtheid en een duurzame behuizingsoplossing gevraagd zijn.

Deze Harting-behuizing is een sterke keuze voor industriële connectoren wanneer compacte bouwvorm, robuuste materialen en betrouwbare IP65-bescherming centraal staan.
