Besturingseenheid 1-10V 4-voudig handmatig KNX – KNX lichtregeleenheid 222400 – Gira – 4010337018858:

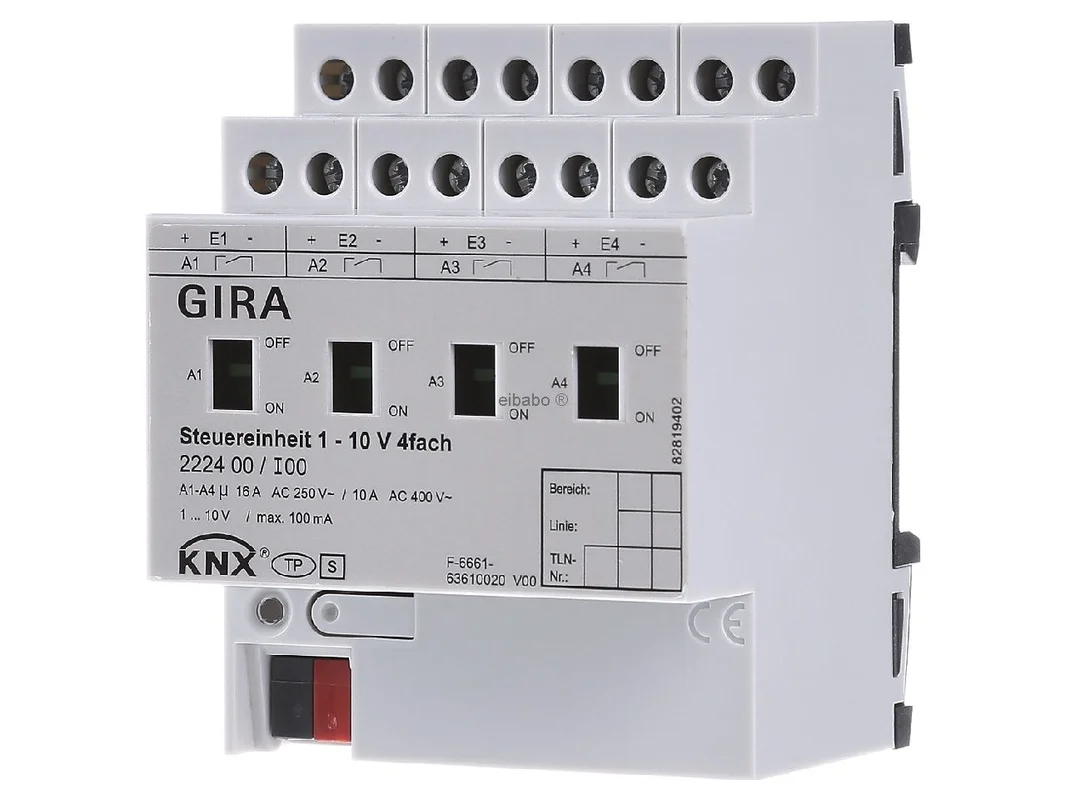

De Gira KNX besturingseenheid 1-10V 4-voudig met handbediening 222400 is een krachtige oplossing voor nauwkeurige lichtregeling in moderne KNX installaties. Zij schakelt en dimt elektrische verbruikers met 1-10 V interface en combineert flexibele kanaaltoewijzing, hoge functiedichtheid en veilige bediening direct op het apparaat. Daarmee is dit besturingsapparaat ideaal voor veeleisende lichtconcepten in woningbouw, utiliteitsbouw en professionele installaties.

Nauwkeurige lichtsturing voor KNX-projecten met vier flexibel te gebruiken kanalen

Met vier afzonderlijk aanstuurbare dimkanalen en selecteerbare apparaatconfiguraties kan de besturingseenheid exact op de betreffende toepassing worden afgestemd. De toewijzing van de dimkanalen aan de schakeluitgangen biedt veel speelruimte bij de planning, bijvoorbeeld voor meerkanaals lichtoplossingen of gecombineerde schakel- en dimtaken. Niet-toegewezen relaisuitgangen kunnen bovendien als vrij te gebruiken schakelkanalen worden ingezet. De geïntegreerde handbediening met mechanische schakelstandindicatie vergemakkelijkt service, test en gebruik ook zonder busaansluiting.

Producthighlights voordelen

• Vier dimkanalen: Afzonderlijk aanstuurbaar voor gedifferentieerde lichtregeling met 1-10 V interface.
• Flexibele configuratie: Vijf apparaatconfiguraties voor passende kanaaltoewijzing per project.
• Handbediening: Directe bediening van de uitgangen onafhankelijk van de bus.
• Mechanische indicatie: Snelle visuele controle van de schakeltoestand op het apparaat.
• Terugmeldingen: Status en helderheidswaarde kunnen aan de bus worden gemeld.
• Parameteriseerbare karakteristieken: Dimgedrag en helderheidsbereik kunnen worden aangepast.
• Soft aan en uit: Zachte overgangen verhogen het comfort en ontzien de verlichting.
• Scènefunctie: Dimkanalen en schakeluitgangen kunnen in scènes worden opgenomen.
• Tijdfuncties: In- en uitschakelvertraging evenals trappenhuislichtfunctie beschikbaar.
• Logica per kanaal: Configureerbare koppelingen voor slimme processen in het KNX-systeem.

Intelligente functies voor lichtregeling en schakelbedrijf

• RGBW-nabije toepassing: Dimkanalen kunnen zinvol over relaisuitgangen worden verdeeld.
• Centrale functies: Tot drie centrale schakelfuncties voor alle kanalen.
• Blokkering en dwang: Kanalen kunnen gericht worden geblokkeerd of vast worden voorgeschreven.
• Trappenhuislicht: Tijdafhankelijke lichtsturing met parameteriseerbare reactie aan het einde.
• Inbrandfunctie: Ondersteunt de aanbevolen inbedrijfstelling van nieuwe fluorescentielampen.
• Schakelactor-modus: Uitgangen A2 tot A4 kunnen optioneel onafhankelijk schakelen.
• Maak- of verbreekcontact: Aanpasbaar aan de eisen van de installatie.
• Bedrijfsurenteller: Registreert inschakeltijden van de relaisuitgangen voor evaluatie.
• Verzamelterugmelding: Gezamenlijke melding van alle schakeltoestanden mogelijk.
• Busgedrag: Reacties bij busuitval, terugkeer van de bus en programmering instelbaar.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira KNX besturingseenheid 1-10V 4-voudig met handbediening 222400
EAN	4010337018858
Catalogus	Besturingsapparaat lichtregelsysteem
Bussysteem	KNX
Montagewijze	REG
Breedte	4 module-eenheden
Dimkanalen	4 afzonderlijk aanstuurbare 1-10 V kanalen
Relaisuitgangen	4, elk 1 x maakcontact, potentiaalvrij, bistabiel
Stuurspanning	1 tot 10 V
Stuurstroom per uitgang	max. 100 mA
Kabellengte 1-10 V	max. 500 m bij 0,5 mm²
Schakelspanning	AC 250/400 V
Schakelstroom 230 V AC1	16 A
Schakelstroom 230 V AC3	10 A
Schakelstroom 400 V AC1	10 A
Schakelstroom 400 V AC3	6 A
Fluorescentielampen	16 AX
Lampbelasting gloeilampen	3680 W
Lampbelasting HV-halogeen	3680 W
Lampbelasting gewikkelde transformator	2000 VA
Lampbelasting Gira Tronic transformator	2500 W
Beschermingsgraad	IP20
Omgevingstemperatuur	-5 °C tot +45 °C
Lokale bediening	ja, met handbediening

Meer vrijheid bij dimmen, schakelen en ETS-parameterisering in de KNX-omgeving

De Gira KNX besturingseenheid 1-10V 4-voudig met handbediening 222400 is aan te bevelen overal waar klassieke 1-10 V armaturen nauwkeurig, veilig en flexibel in een KNX-installatie moeten worden geïntegreerd. Het apparaat is bijzonder sterk in projecten waarin dimkanalen en relais niet star worden gebruikt, maar afhankelijk van ruimte, armatuurtype en besturingsdoel zinvol moeten worden verdeeld. Zo kunnen zowel afzonderlijke lichtzones als complexere toepassingen met meerdere armatuurgroepen of functionele scènesturing worden gerealiseerd.

• Hoge flexibiliteit door gecombineerde dim- en schakelfunctie in één REG-apparaat.
• Praktische handbediening voor service, testbedrijf en snelle diagnose in de verdeler.
• Zeer geschikt voor armaturen met 1-10 V EVG of passende stuurinterface.
• Parameteriseerbare dimkarakteristieken voor afgestemd gedrag per lichtbron en ruimtezone.
• Centrale functies, scènes en tijdlogica voor comfortabele lichtsturing in het dagelijks gebruik.
• Terugmeldingen over schakeltoestand en helderheid verbeteren visualisatie en monitoring.
• Optioneel gebruik van vrije uitgangen als schakelactor verhoogt de gebruikswaarde in het project.

In vergelijking met pure KNX-schakelactoren van Gira biedt dit model het duidelijke voordeel van echte 1-10 V lichtregeling met vier afzonderlijk aanstuurbare dimkanalen. Waar een schakelactor slechts aan of uit schakelt, maakt deze eenheid een fijne aanpassing van het helderheidsniveau mogelijk en daarmee duidelijk meer comfort en een betere energieafstemming.

Ten opzichte van KNX-dimactoren voor andere belastingstypen ligt de focus hier op armaturen met 1-10 V interface en elektronisch voorschakelapparaat. Het apparaat is daarom bijzonder geschikt voor commerciële verlichting, gangverlichting, kantoorruimten of renovaties waarin 1-10 V techniek al aanwezig is. Voor faseaansnijding of faseafsnijding is daarentegen een andere dimactor zinvoller.

Terwijl eenvoudige Gira-schakelactoren vooral klassieke belastingen schakelen, dekt deze besturingseenheid daarnaast ook de regeling van analoog 1-10 V interfaces af. Dat is een belangrijk verschil bij projecten waarin niet alleen geschakeld, maar ook gedimd en teruggemeld moet worden.

In tegenstelling tot sterker gespecialiseerde lichtsturingen met een vast kanaalprofiel scoort dit apparaat met de variabele toewijzing van dimkanalen aan relaisuitgangen. Daardoor is de toepassing breder en beter aanpasbaar, bijvoorbeeld voor gemengde lichtzones, centrale schakelcommando’s of scènes met meerdere helderheidswaarden.

Vergelijkbare oplossingen zijn bijvoorbeeld te vinden bij ABB, Jung en MDT. ABB biedt in de KNX-omgeving eveneens actoren voor lichtregeling, vaak met een sterke focus op systeemintegratie in grotere utiliteitsgebouwen. Jung zet bij vergelijkbare apparaten meestal in op een duidelijke ETS-structuur en goede integratie in gebouwtechniek van hetzelfde merk. MDT staat bekend om een zeer breed functiespectrum en uitgebreide parameteriseringsopties in ETS.

Het wezenlijke verschil ligt meestal in toepassingsomvang, kanaalstructuur en detaillering van de parameterisering. Voor installaties met bestaande 1-10 V infrastructuur is de Gira-oplossing bijzonder geschikt wanneer waarde wordt gehecht aan handbediening, flexibel kanaalgebruik en merkspecifieke KNX-integratie. In principe verloopt de integratie via KNX, de concrete compatibiliteit hangt echter af van de projectopbouw, groepsadressen en gekozen logica.

In ETS is het aan te raden om de vier dimkanalen eerst duidelijk per ruimte of armatuurgroep te benoemen, bijvoorbeeld vergaderruimte, gang, receptie en accentverlichting. Daarna moet de kanaaltoewijzing aan de relaisuitgangen passend bij de werkelijke bekabeling worden vastgelegd. Zo blijft de projectstructuur overzichtelijk en wordt de diagnose bij servicegevallen duidelijk eenvoudiger.

Voor een nette inbedrijfstelling is het zinvol om terugmeldobjecten voor schakeltoestand en helderheidswaarde direct mee aan te maken. In een visualisatie kunnen zo actuele waarden meteen worden gecontroleerd. Een praktijkgericht voorbeeld is de combinatie van 1 bit schakelen, 4 bit dimmen en 1 byte helderheidswaarde voor een armatuurgroep in de bespreekruimte. Daarmee zijn drukknopbediening, scènes en visualisatie netjes gescheiden en toch logisch gekoppeld.

Bij trappenhuislicht of gangzones moeten in- en uitschakelvertraging gericht worden gebruikt om korte schakelsequenties te vermijden. In kantooromgevingen kan een scène zoals „Presentatie” met gereduceerd basislicht en gedimde randzone worden aangemaakt. Voor onderhoud en test is de handbediening op het apparaat een groot voordeel, omdat uitgangen ook zonder actieve buscommunicatie direct kunnen worden gecontroleerd.

Belangrijk in de praktijk is bovendien rekening te houden met hoge stroompieken van elektronisch voorschakelapparaten. Bij grotere belastingen moet de planning worden uitgevoerd met een inschakelstroombegrenzer of afzonderlijke vermogenscontactor. Dat verhoogt de bedrijfszekerheid en beschermt de schakelcontacten bij frequente schakelhandelingen.

Wie op zoek is naar een betrouwbare en veelzijdige oplossing voor 1-10 V verlichting in het KNX-systeem, maakt met dit besturingsapparaat een zeer goede keuze. De combinatie van vier dimkanalen, flexibele relaisuitgangen, scènes, tijdfuncties en handbediening maakt het apparaat tot een doordachte component voor moderne lichtconcepten. Zo ontstaan comfortabele, efficiënte en netjes parameteriseerbare installaties met echte meerwaarde in het dagelijks gebruik en in objectexploitatie.
