Binaire ingang Wavel-LINE 2x 230V AC – KNX-afstandsbediening voor schakelapparaat 6725 – Busch Jaeger – 2CKA006720A0007 – 4011395182680:

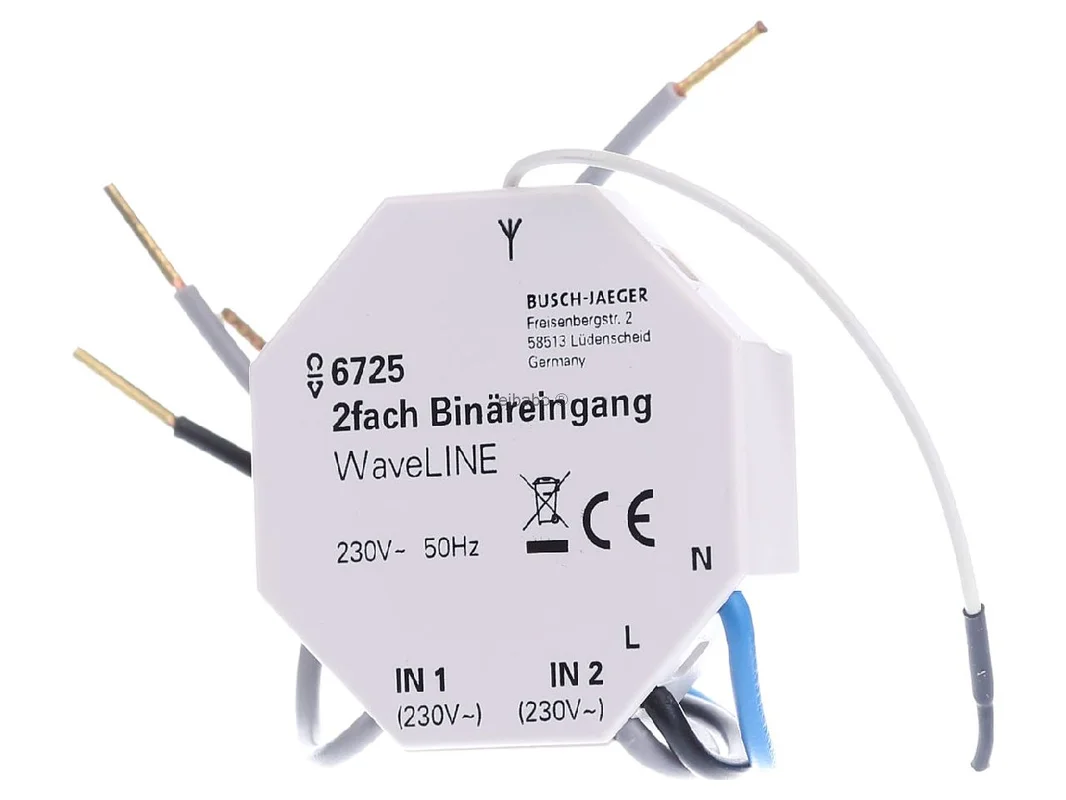

De Busch-Jaeger binaire ingang radio 2-voudig 230V AC WaveLINE 6725 is een krachtige oplossing voor de draadloze integratie van klassieke drukknoppen in moderne radiosystemen. Het apparaat zet schakelimpulsen van conventionele nevenposten om in radiotelegrammen en vormt zo een nette brug tussen klassieke elektrische installatie en flexibele smart-home-bediening.

Busch-Jaeger binaire ingang radio 2-voudig 230V AC WaveLINE 6725 voor flexibele radiobediening in bestaande installaties

Met twee kanalen, vijf selecteerbare functiemodi en een activeerbare repeaterfunctie is de module ideaal voor licht, dimmen, jaloezie en scènes. De montage is ontworpen voor universele op- of inbouw en past in diepe inbouwdozen volgens DIN 49073. Zo kan de bestaande installatie gericht worden uitgebreid zonder nieuwe stuurleidingen te hoeven leggen.

Producthighlights voordelen

• Twee radiokanalen: Ideaal voor de koppeling van twee nevenposten aan het WaveLINE-systeem.
• Vijf functiemodi: Schakelen, dimmen, jaloezie, lichtscènes en gecombineerde schakelfuncties in één apparaat.
• Compatibel met drukknoppen: Bediening via conventionele drukknoppen mogelijk.
• Geschikt voor retrofit: Perfect voor modernisering en uitbreiding van bestaande installaties.
• Repeaterfunctie: Indien gewenst activeerbaar om het radiobereik te vergroten.
• WaveLINE-radiotechniek: Radiobedrijf op 868 MHz voor betrouwbare signaaloverdracht.
• Jaloeziebesturing: Besturing via rijcommando met serieschakelaar of passende inzet mogelijk.
• Scène-oproep: Lichtstemmingen kunnen worden opgeslagen en gestart.
• Universele montage: Geschikt voor op- of inbouw in diepe inbouwdozen.
• Praktisch in het dagelijks gebruik: Verbindt klassieke bediening met moderne radiobesturing.

Intelligente functies voor licht, scène en zonwering

• 2 kanalen schakelen: Bij bediening worden afwisselend AAN- en UIT-telegrammen verzonden.
• 2 kanalen dimmen: Drukknopimpulsen worden als dimtelegrammen naar passende actoren verzonden.
• 1 kanaal jaloezie: Geschikt voor de aansturing van rijcommando’s voor jaloezieën.
• 2 kanalen lichtscènes: Scènes kunnen worden opgeslagen en gericht opgeroepen.
• Combinatiefunctie: Kanaal 1 voor AAN schakelen, kanaal 2 voor permanent AAN of UIT schakelen.
• Cyclische telegrammen: In continubedrijf worden afhankelijk van de status regelmatig AAN- of UIT-telegrammen verzonden.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Busch-Jaeger binaire ingang radio 2-voudig 230V AC WaveLINE 6725
Fabrikantnr.	2CKA006720A0007
EAN	4011395182680
Catalogus	Zender-afstandsbediening
Productserie	WaveLINE
Apparaattype	Binaire ingang radio 2-voudig
Aantal kanalen	2
Voeding	AC 230 V~
Bediening	via conventionele drukknoppen
Functiemodi	Schakelen, dimmen, jaloezie, lichtscènes, gecombineerde schakelfunctie
Montagetype	universele op- of inbouw, inbouw
Norm doos	diepe inbouwdozen volgens DIN 49073
Vereiste geleiders	Fase en nuldraad
Radiofrequentie	868 MHz
Bereik	ca. 100 m in open veld
Repeaterfunctie	activeerbaar
Compatibele WaveLINE-actoren	6701-101, 6702, 6703, 6704, 6705-101

Praktische voordelen, systeemvergelijking en slimme toepassingsideeën voor radio-integratie

De Busch-Jaeger binaire ingang radio 2-voudig 230V AC WaveLINE 6725 is vooral sterk wanneer bestaande drukknopposities behouden moeten blijven en tegelijkertijd radiofuncties achteraf moeten worden toegevoegd. Dat bespaart werk bij modernisering en zorgt voor een vertrouwde bediening. Juist in woonhuizen, bij verbouwingen of in afzonderlijke ruimtes met beperkte leidingtrajecten is deze oplossing zeer aantrekkelijk.

Een groot voordeel ligt in de veelzijdigheid van de modi. In plaats van alleen eenvoudige schakelcommando’s te verzenden, kan het apparaat ook dimfuncties, jaloeziecommando’s en scènes aansturen. Zo ontstaat uit een klassieke drukknoppositie een multifunctioneel bedienpunt voor verschillende taken in het WaveLINE-systeem.

• Twee ingangen voor flexibele bedieningsconcepten op één inbouwlocatie.
• Zeer goede keuze voor sanering, renovatie en gerichte retrofit.
• Klassieke drukknoppen kunnen verder worden gebruikt.
• Geschikt voor licht, dimmen, scènes en eenvoudige jaloeziebesturing.
• De repeaterfunctie kan het radiotraject in het gebouw verbeteren.
• Compacte oplossing voor inbouw in diepe inbouwdozen.
• Naadloze integratie in de Busch-Jaeger WaveLINE-omgeving.

Binnen de WaveLINE-familie onderscheidt dit apparaat zich duidelijk van de netonafhankelijke wandzenders van de serie 6731 tot 6733. Een wandzender is bedoeld voor directe radiobediening zonder vaste netaansluiting. De binaire ingang 6725 gebruikt daarentegen bedrade nevenposten met AC 230 V~ en is daarmee ideaal wanneer bestaande drukknoppen technisch in een radiosysteem moeten worden geïntegreerd.

In vergelijking met een WaveLINE-schakelactor zoals de 6701-101 voert deze module geen lastschakeling uit, maar verzendt hij stuurtelegrammen. De 6701-101 is ontworpen voor het direct schakelen van elektrische belastingen, terwijl de 6725 als invoermodule voor bediencommando’s werkt. Beide vullen elkaar daarom in het systeem aan, in plaats van dezelfde taak te vervullen.

Wie een vaste bedieningsplaats met klassiek drukknopgevoel wil behouden, kiest de binaire ingang. Wie daarentegen een vrij te plaatsen radiobedieningspunt zonder netaansluiting zoekt, kiest eerder voor een wandzender. Voor pure laststuring direct aan verbruikers zijn op hun beurt WaveLINE-actoren de juiste keuze. Het praktische verschil zit dus in de rol van het apparaat: invoeren, verzenden of schakelen.

Bijzonder zinvol is de 6725 op plaatsen waar bestaande schakelprogramma’s behouden moeten blijven en toch radiocomfort gewenst is. In zulke gevallen is inbouw vaak eleganter dan een volledige vervanging van het bedieningspunt.

Vergelijkbare radio-invoermodules zijn onder andere te vinden bij Homematic IP, Eltako en Shelly. Deze producten maken echter meestal gebruik van hun eigen radiowerelden of van wifi en zijn daarom niet direct compatibel met het WaveLINE-systeem. Het wezenlijke verschil ligt in de systeembinding en in de beoogde integratie in de betreffende huisautomatisering.

• Homematic IP: Krachtig smart-home-platform, maar met eigen radioprotocol en andere systeemlogica.
• Eltako: Biedt praktijkgerichte radio-oplossingen, vaak met focus op EnOcean of eigen concepten.
• Shelly: Vaak op wifi gebaseerd, sterk voor app en cloud, maar zonder directe WaveLINE-compatibiliteit.

Voor gebruikers die al Busch-Jaeger WaveLINE-actoren gebruiken, is de 6725 de betere keuze, omdat hij systeemeigen werkt en de bestaande radio-omgeving naadloos aanvult.

Een ETS-programmering is voor dit product in de regel niet voorzien, omdat het om een WaveLINE-radioapparaat gaat en niet om een KNX-apparaat. In de praktijk gebeurt de inrichting via het inleren in passende WaveLINE-actoren en via de keuze van de gewenste functiemodus.

Voor de projectpraktijk is het aan te bevelen elke ingang vóór het inleren duidelijk te definiëren. Voorbeeld: ingang 1 voor licht schakelen, ingang 2 voor scène avond. In een tweede voorbeeld kan ingang 1 voor dimmen in de woonkamer en ingang 2 voor een jaloezierit worden gebruikt. Zo blijft de bedieningslogica voor gebruikers begrijpelijk en wordt de ingebruikname duidelijk eenvoudiger.

Een zinvolle tip uit de praktijk is bovendien de gekozen modus vóór het inleren nauwkeurig te controleren. Wordt bijvoorbeeld een ingang voor duurtelegrammen gebruikt, dan moet de doeltoepassing deze werkwijze ook echt nodig hebben. Dat voorkomt onnodig radioverkeer en zorgt voor correct gedrag in het dagelijks gebruik.

Met deze radio-binaire ingang maakt u van klassieke drukknopplaatsen moderne bedienpunten voor licht, scène en zonwering. De oplossing is compact, flexibel en ideaal voor veeleisende retrofit in woning- en utiliteitsbouw. Wie bestaande elektrische installaties slim wil uitbreiden, kiest hier voor een doordachte en professionele oplossing van Busch-Jaeger.
