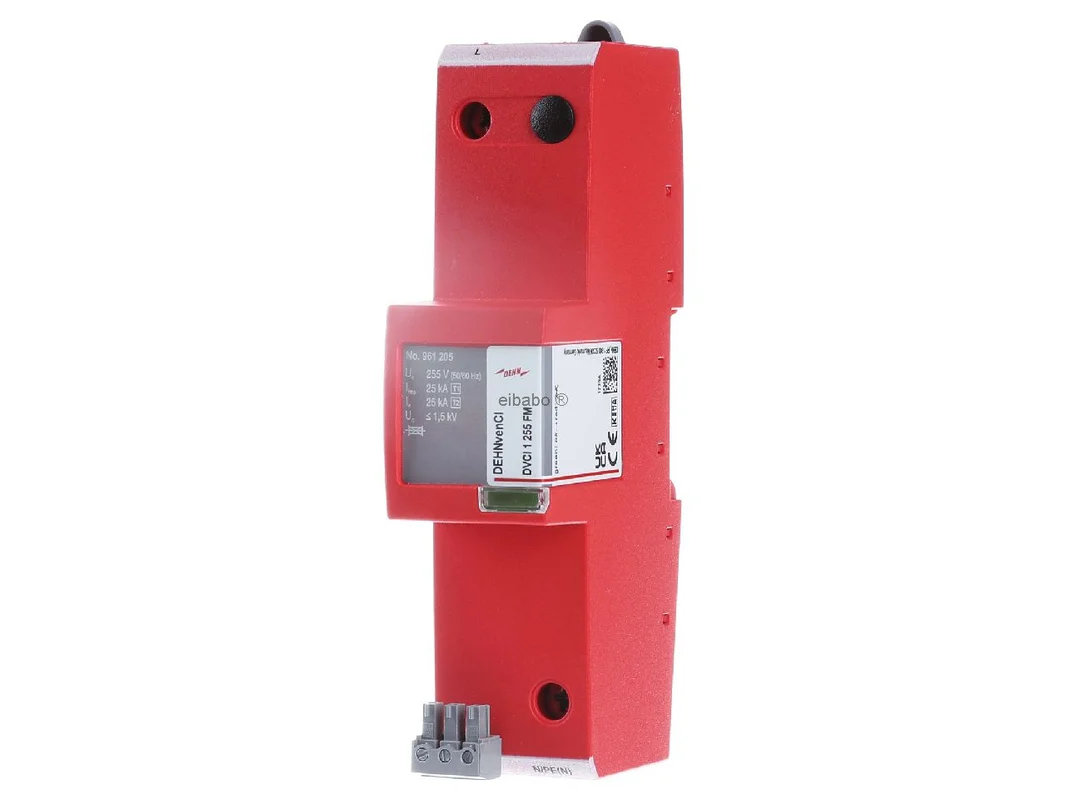

Combi-afleider 1 DEHNvenCI – Gecombineerde afleider voor energiesystemen DVCI 1 255 FM – Dehn – 961205 – 4013364145115:

De Dehn combinatie-afleider type 1+2 1-polig FM-contact geïntegreerde voorzekering DVCI 1 255 FM 961205 is een krachtige oplossing voor effectieve overspanningsbeveiliging in laagspanningsinstallaties. Het apparaat combineert bliksemstroom- en overspanningsafleiding in één compacte beveiligingsmodule en beschermt elektrische installaties ook bij directe blikseminslag. De vonkbrugtechnologie met geïntegreerde afleidervoorzekering zorgt voor een hoge bedrijfszekerheid en een zeer goede beschikbaarheid van de installatie.

Efficiënte overspanningsbeveiliging voor laagspanningsinstallaties

Dit eenpolige beveiligingsapparaat is ontwikkeld voor veeleisende toepassingen in de energietechniek. Als combinatie-afleider volgens type 1 en type 2 is het geschikt voor gebruik op belangrijke interfaces binnen het bliksembeveiligingszoneconcept. Door de RADAX-Flow-volgstroombegrenzing worden volgstromen effectief begrensd. Dit verhoogt de beschikbaarheid van de installatie en ondersteunt een gecoördineerde beveiliging tot dicht bij het eindapparaat.

Producthighlights voordelen

• Type 1+2 combinatiebeveiliging: Combineert bliksemstroomafleider en overspanningsafleider in één apparaat.
• Eenpolige uitvoering: Geschikt voor gerichte beveiligingsconcepten in geschikte stroomkringen.
• Op basis van vonkbrug: Robuuste technologie voor hoge afleidcapaciteit en veilige werking.
• Geïntegreerde voorzekering: Bespaart ruimte in de planning en vereenvoudigt de integratie.
• RADAX-Flow-technologie: Begrenst volgstromen en verhoogt de beschikbaarheid van de installatie.
• FM-contact: Maakt doormelding van de apparaattoestand voor bewaking mogelijk.
• Beveiliging van eindapparaten mogelijk: Energetisch gecoördineerde beveiligingswerking ondersteunt downstream-apparaten.
• Geschikt voor directe blikseminvloeden: Beveiliging ook bij hoge belastingen in het voedingsgebied.
• Conform normen ontworpen: Volgens EN 61643-11 geclassificeerd als type 1 en type 2.
• Geschikt voor rij-inbouw: Praktische integratie in verdelingen van de energietechniek.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	DEHN
Artikelnaam	Dehn combinatie-afleider type 1+2 1-polig FM-contact geïntegreerde voorzekering DVCI 1 255 FM 961205
Artikelnummer fabrikant	961205
EAN	4013364145115
Catalogus	Combinatie-afleider energietechniek
Producttype	Combinatie-afleider
Type	Type 1 + Type 2
Serie	DEHNvenCI
Fabrikanttype	DVCI 1 255 FM
Uitvoering	1-polig
Met doormeldcontact	ja
Montagewijze	Rij-inbouw
Technologie	Vonkbrugtechnologie
Geïntegreerde voorzekering	ja
SPD volgens EN 61643-11	Type 1 / Type 2
Hoogste continue spanning AC	275 V
Nominale spanning AC	230 V
Hoogste continue spanning DC	350 V
Nominale afleidingsstootstroom (8/20)	10 kA
Beschermingsniveau L-PE	1,5 kV
Beschermingsniveau L-N	1,5 kV
Specifieke energie (W/R)	2500 kJ/Ohm
Energetisch gecoördineerde beveiligingswerking	ja, tot aan het eindapparaat
Optische statusindicator	ja
Geschikte netvorm	TT
Toepassingsgebied	Beveiliging van laagspannings-verbruikersinstallaties

Krachtige beveiligingstechniek voor planning, werking en installatiebeschikbaarheid

Bij de keuze van een combinatie-afleider tellen niet alleen normen en kenwaarden, maar ook de praktische werking in bedrijf. Dit apparaat combineert bliksemstroomafleiding, overspanningsbeveiliging en geïntegreerde voorzekering in één compacte eenheid. Dat is vooral interessant waar een robuuste beveiliging op het voedingspunt of op relevante zone-overgangen vereist is. Door de spanningsschakelende vonkbrugtechnologie is het model bijzonder geschikt voor toepassingen waarin hoge impulsbelastingen veilig moeten worden beheerst.

In het DEHN-assortiment zijn er afhankelijk van netvorm, aantal polen en signaalbehoefte nog meer afleiders uit de DEHNvenCI-serie. Varianten zonder FM-contact zijn meer geschikt voor installaties waarin geen bewaking op afstand nodig is. Meerpolige uitvoeringen van dezelfde fabrikant zijn zinvol wanneer complete systemen in TN- of andere netstructuren moeten worden beveiligd. Het wezenlijke verschil ligt daarbij vooral in het aantal polen, het netconcept en de integratie in de verdeling.

Vergeleken met compactere overspanningsafleiders van de fabrikant, die alleen als type 2 zijn uitgevoerd, biedt deze uitvoering een duidelijk hogere beveiliging aan de voorkant van de installatie. Type 2-apparaten worden meestal in onderverdelingen of dichter bij het eindapparaat toegepast, terwijl een type 1+2 combinatie-afleider ontworpen is voor gebruik op blootgestelde voedingspunten. Wie dus ook directe bliksemstromen in het beveiligingsconcept moet opnemen, heeft in de regel een krachtigere oplossing zoals deze nodig.

Bij andere bekende fabrikanten zijn vergelijkbare producten te vinden, bijvoorbeeld van OBO Bettermann, Phoenix Contact of CITEL. Deze oplossingen dekken vaak vergelijkbare beveiligingsklassen af, maar verschillen per serie wat betreft technologie, meldcontact, zekeringsconcept en uitvoering voor bepaalde netvormen. Voor de keuze is daarom doorslaggevend of een geïntegreerde voorzekering gewenst is, of een vonkbrug de voorkeur heeft en hoe de coördinatie met aanwezige beveiligingsniveaus moet worden gerealiseerd.

Toepassingsgebieden en extra meerwaarde

• Hoofdverdelingen: Beveiliging op centrale voedingspunten van laagspanningsinstallaties.
• Gebouwen met externe bliksembeveiliging: Geschikt voor hoge belasting door bliksemstromen.
• industrie en utiliteitsbouw: Zinvol bij installaties met hoge eisen aan beschikbaarheid.
• Technische infrastructuur: Beveiliging voor gevoelige verbruikers en downstream-systemen.
• Zone-overgangen: Toepasbaar op interfaces binnen het bliksembeveiligingszoneconcept van 0A tot 2.

De eenpolige combinatie-afleider DEHNvenCI volgens EN 61643-11 werkt op basis van vonkbrugtechnologie en beschikt over een geïntegreerde bliksemstroombestendige voorzekering. De RADAX-Flow-volgstroombegrenzing ondersteunt een hoge installatiebeschikbaarheid, doordat kritische volgstromen effectief worden gereduceerd. Daarmee is het apparaat geschikt voor de beveiliging van laagspannings-verbruikersinstallaties tegen overspanningen en tegen de gevolgen van directe blikseminslag. Bovendien kan een energetisch gecoördineerde beveiligingswerking richting het eindapparaat worden gerealiseerd, wat de totale waarde van het beveiligingsconcept duidelijk verhoogt.
