Description

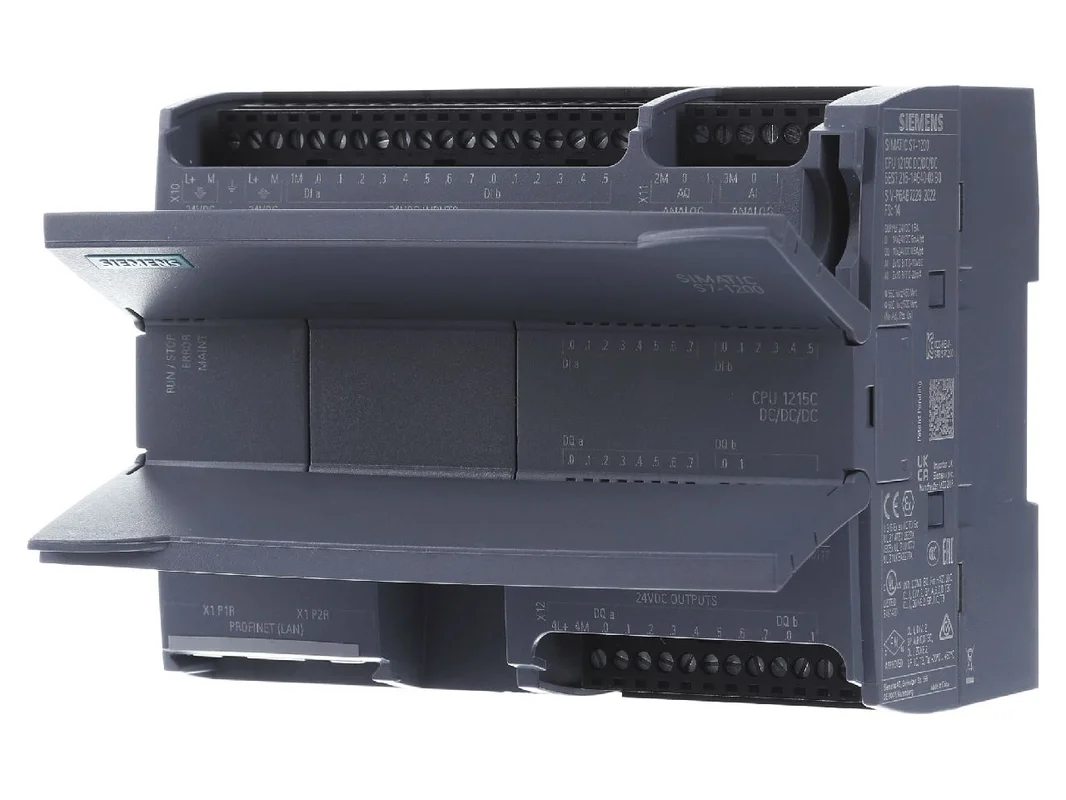

Compacte CPU S7-1200 DC/DC/DC – Compacte PLC CPU-module PLC-CPU-module 6ES7215-1AG40-0XB0 – Siemens – 4047623402756:

De Siemens programmeerbare besturing CPU compact DC/DC/DC met Profinet en analoog I/O 6ES7215-1AG40-0XB0 is een krachtige compacte CPU voor flexibele automatisering in het lage en middensegment. Als SIMATIC S7-1200 CPU 1215C combineert zij geïntegreerde digitale en analoog in- en uitgangen, twee PROFINET-poorten en een modulaire uitbreiding in een ruimtebesparend basisapparaat. Dat maakt haar tot een sterke keuze voor machinebouw, gebouwtechniek, transporttechniek en vele andere toepassingen met hoge eisen aan netwerkintegratie, reactietijd en eenvoudige engineering.

Siemens SIMATIC S7-1200 CPU 1215C voor compacte en netwerkgerichte automatisering

Deze compacte CPU is ontworpen voor veeleisende besturingstaken waarbij een compacte bouwvorm, hoge flexibiliteit en goede communicatiecapaciteit gevraagd zijn. Dankzij de geïntegreerde I/O, de directe aansluiting van HMI-apparaten via Ethernet en de integratie in het TIA Portal kan de besturing efficiënt worden geconfigureerd en snel in bedrijf worden genomen. Twee geïntegreerde PROFINET-poorten vergemakkelijken de netwerkopbouw en bieden meer speelruimte bij de topologie binnen moderne installaties.

Producthighlights voordelen

• Compacte bouwvorm: Bespaart ruimte in de schakelkast en is ideaal voor compacte installatieconcepten.
• 2 PROFINET-poorten: Ondersteunen een flexibele integratie in industriële Ethernet-netwerken.
• Geïntegreerde I/O: 14 digitale ingangen, 10 digitale uitgangen, 2 analoog ingangen en 2 analoog uitgangen direct aan boord.
• DC/DC/DC-uitvoering: Geschikt voor 24 V DC-toepassingen met transistoruitgangen.
• Analoge signaalverwerking: Geschikt voor spannings- en stroomsignalen in veel proces- en machinetoepassingen.
• Modulair uitbreidbaar: Uitbreiding met signaal-, communicatie- en speciale modules mogelijk.
• HMI-aansluiting: Bedieningsapparaten kunnen eenvoudig via de geïntegreerde Ethernet-interface worden aangesloten.
• Engineering in TIA Portal: Uniforme database en doorlopend bedieningsconcept voor snelle ontwikkeling.
• Goede schaalbaarheid: Geschikt voor eenvoudige machines evenals voor complexere deeltaken in grotere installaties.
• Hoge praktijkgerichtheid: Ideaal voor verpakkingsmachines, verwarmingsinstallaties, transporttechniek en ondergeschikte besturingstaken.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Siemens Programmeerbare besturing CPU compact DC/DC/DC met Profinet en analoog I/O 6ES7215-1AG40-0XB0 6ES72151AG400XB0
Artikelnummer fabrikant	6ES7215-1AG40-0XB0
EAN	4047623402756
Catalogus	Basisapparaat
Productreeks	SIMATIC S7-1200
CPU-type	CPU 1215C
Bouwvorm	Compacte CPU
Uitvoering	DC/DC/DC
Voedingsspanning	DC 20,4 tot 28,8 V
PROFINET-poorten	2
Digitale ingangen	14 x 24 V DC
Digitale uitgangen	10 x 24 V DC, 0,5 A
Analoge ingangen	2 x 0 tot 10 V DC
Analoge uitgangen	2 x 0 tot 20 mA DC
Programma-/gegevensgeheugen	125 KB
Afmetingen	130 x 100 x 75 mm
Engineeringsoftware	STEP 7 Basic in TIA Portal
Uitbreidbaarheid	met signaal- en communicatiemodules
Netwerkopties	PROFINET, Modbus evenals andere standaarden via extra module

Meer flexibiliteit in de schakelkast door modulaire communicatie en geschaalde CPU-prestaties

In de praktijk scoort de besturing met een zeer evenwichtige verhouding tussen prestaties, bouwgrootte en uitbreidingsreserve. Ten opzichte van kleinere CPU’s uit de S7-1200-familie, zoals de CPU 1212C of CPU 1214C, biedt de CPU 1215C in veel projecten meer reserves voor netwerkgerichte machines, veeleisendere programmaverlopen en applicaties met een grotere communicatiebehoefte. Vooral de twee geïntegreerde PROFINET-poorten zorgen bij de installatieopbouw voor meer vrijheid dan uitvoeringen met slechts één poort.

Vergeleken met de grotere CPU 1217C is deze variant meestal de economische keuze wanneer een compacte oplossing met solide prestatie-reserve en geïntegreerde analoog I/O wordt gezocht, zonder te kiezen voor een onnodig grote systeemomvang. Voor typische machinemodules, transporttrajecten, doseertaken, verwarmings- en ventilatietechniek of als ondergeschikte besturing in lijnen is zij daarom zeer geschikt.

• Voordeel in het dagelijks gebruik: Veel signalen zijn al onboard beschikbaar, wat planning en bedrading vereenvoudigt.
• Sterke netwerkintegratie: Twee PROFINET-poorten vergemakkelijken lijn- of sterstructuren in compacte netwerken.
• Gerichte uitbreiding: Extra modules maken een nauwkeurige aanpassing aan de betreffende machine mogelijk.
• Korte inbedrijfstelling: De integratie in het TIA Portal vermindert de engineeringinspanning en ondersteunt duidelijke workflows.
• Praktijkgerichte analoog techniek: Ideaal voor sensortechniek, stelgrootheden en regeltaken met spannings- of stroomsignalen.

Binnen de Siemens-omgeving kunnen afhankelijk van de taak ook andere varianten zinvol zijn. Een CPU 1214C wordt vaak aanbevolen voor middelgrote toepassingen met een lagere communicatiebehoefte of een kleiner prestatieniveau. Een CPU 1217C past beter bij grotere projecten met meer programmaomvang en hogere complexiteit. Bij de keuze is daarom vooral van belang hoeveel signalen, netwerkdeelnemers en functiereserves de toepassing in de toekomst nodig heeft.

Als vergelijkbare oplossingen van andere bekende fabrikanten komen afhankelijk van de systeemomgeving onder andere besturingen uit de WAGO PFC-serie, Phoenix Contact PLCnext of Schneider Electric Modicon in aanmerking. Deze systemen verschillen vooral op het gebied van engineering, uitbreidingsconcept, veldbusfocus en softwareomgeving. Voor installaties met een duidelijke Siemens-infrastructuur, TIA Portal-workflow en sterke PROFINET-integratie biedt de S7-1200 echter duidelijke voordelen op het gebied van integratie en doorlopende engineering.

Toepassingsgebieden

• Machinebouw: Voor compacte machines met digitale en analoog signalen.
• Transporttechniek: Geschikt voor transporttrajecten, wissels en sensoraansluiting.
• Gebouwtechniek: Voor verwarmings-, ventilatie- en regeltaken met analoog waarden.
• Verpakkingstechniek: Ideaal voor snelle, duidelijk gestructureerde automatiseringstaken.
• Deelbesturingen: Goed inzetbaar als ondergeschikt systeem in grotere installaties.
• Schakelkastbouw: Ruimtebesparende oplossing met goede uitbreidbaarheid.

Efficiënte engineering en veelzijdige netwerken voor moderne automatisering

De SIMATIC S7-1200 Basic Controllers zijn ontworpen voor een flexibele en efficiënte oplossing van automatiseringstaken in het lage en middensegment. Binnen de serie zijn de centrale modules naar prestatie geschaald en beschikbaar in verschillende spannings- en uitgangsvarianten. Daardoor kan de passende CPU gericht worden gekozen op basis van toepassing, signaalsoort en installatiestructuur.

Een bijzondere meerwaarde ligt in de modulaire architectuur. Naast de geïntegreerde in- en uitgangen kan de compacte CPU direct op het apparaat of via extra signaal- en communicatiemodules worden uitgebreid. Zo ontstaat een behoeftegerichte besturing die exact kan worden afgestemd op reële machine- en proceseisen. Ook een geheugenuitbreiding via Memory Card is mogelijk wanneer meer gegevens of projectomvang nodig zijn.

Voor de netwerkintegratie zijn geïntegreerde communicatiefuncties en andere standaarden via extra modules beschikbaar. Dat opent brede mogelijkheden voor PROFINET, Modbus en andere veld- en apparaataansluitingen. Juist bij groeiende installaties of gemengde structuren zorgt dat voor hoge flexibiliteit bij de netwerkopbouw, de topologie en de integratie van decentrale deelnemers.

De engineering met STEP 7 Basic in TIA Portal zorgt voor een gezamenlijke gegevensopslag, een uniform bedieningsconcept en doorlopende diensten voor het volledige systeem. Dat bespaart tijd bij planning, programmering en inbedrijfstelling. Voor gebruikers betekent dat een moderne, duidelijk gestructureerde engineeringomgeving met grote praktische meerwaarde in de dagelijkse werking.

Deze Siemens compacte CPU is daarmee een overtuigende oplossing voor iedereen die een netwerkgerichte, uitbreidbare en ruimtebesparende PLC met geïntegreerde analoog I/O voor industriële toepassingen zoekt.
