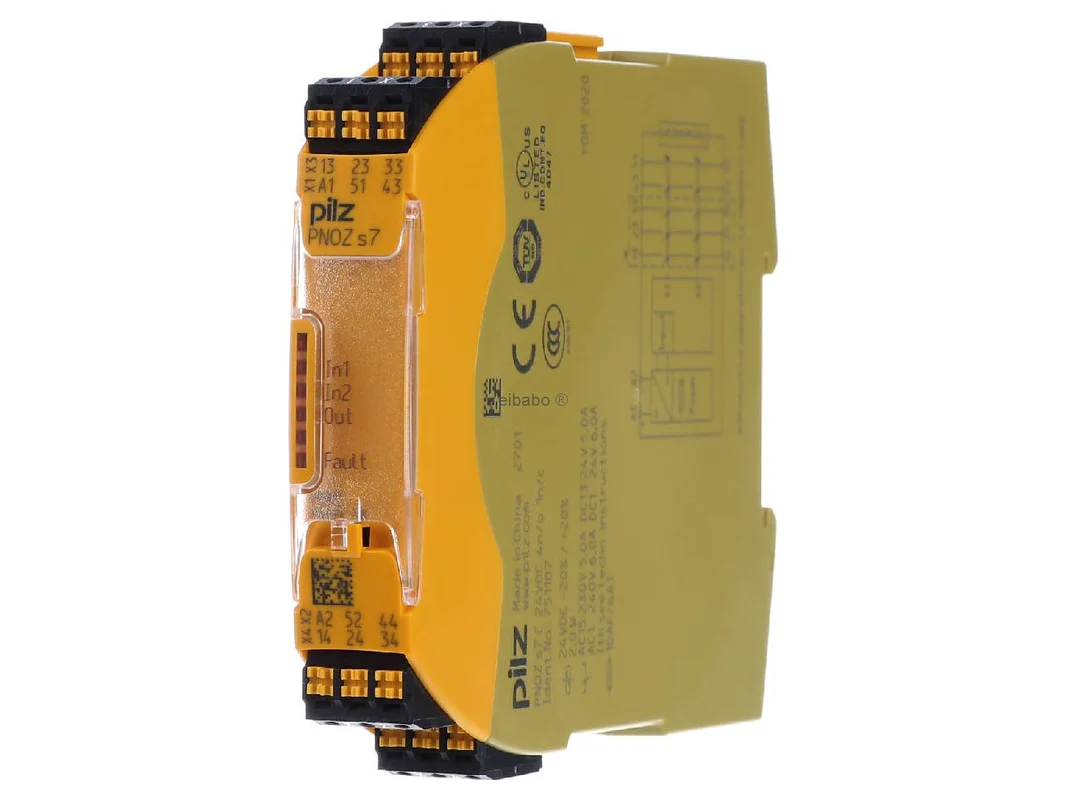

Contactblok 24VDC 4 n/o 1 n/c – Veiligheidsrelais DC EN954-1 Cat 4 PNOZ s7 C #751107 – Pilz – 751107 – 4046548025514:

De Pilz veiligheidsrelais-uitbreidingsmodule contactblok 24VDC 4 maakcontacten 1 verbreekcontact PNOZ s7 C #751107 751107 is ontworpen voor veilige contactuitbreiding in industriële besturingen. Als slanke uitbreidingsmodule van de PNOZsigma-serie vult deze veiligheidsgerichte besturingscomponenten aan met extra relaiscontacten en zorgt zo voor meer flexibiliteit bij de aansturing van meld-, vrijgave- en uitschakelcircuits. De compacte bouwvorm, de insteekbare veerkrachtklemmen en de duidelijke contactstructuur maken de module tot een krachtige oplossing voor moderne veiligheidsconcepten.

Pilz veiligheidsrelais-uitbreidingsmodule voor veilige contactuitbreiding

De module werkt met 24 V DC en beschikt over 4 maakcontacten en 1 verbreekcontact. Hij is ideaal wanneer in machines, installaties of schakelkasten extra veilige contacten nodig zijn, zonder het bestaande veiligheidsconcept onnodig te vergroten. Met een breedte van slechts 17,5 mm kan het contactblok ruimtebesparend worden geïntegreerd en netjes in bestaande PNOZsigma-structuren worden opgenomen.

Producthighlights voordelen

• Veilige contactuitbreiding: Vult veiligheidsgerichte besturingscomponenten aan met extra relaisuitgangen.
• 4 maakcontacten en 1 verbreekcontact: Zeer geschikt voor vrijgaven, meldwegen en uitschakelfuncties.
• 24 V DC voeding: Geschikt voor veel gangbare toepassingen in de schakelkastbouw.
• Compacte breedte: Met 17,5 mm ideaal voor krappe inbouwruimtes.
• Insteekbare veerkrachtklemmen: Maken een snelle en onderhoudsvriendelijke bedrading mogelijk.
• Onderdeel van de PNOZsigma-serie: Goede aanvulling voor modulaire veiligheidsoplossingen van Pilz.
• Geschikt voor industriële omgevingen: Robuuste uitvoering voor gebruik in machines en installaties.
• Duidelijke contactindeling: Ondersteunt een overzichtelijke planning van signaal- en belastingscircuits.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Pilz
Artikelnaam	Pilz veiligheidsrelais-uitbreidingsmodule contactblok 24VDC 4 maakcontacten 1 verbreekcontact PNOZ s7 C #751107 751107
Artikelnummer fabrikant	751107
EAN	4046548025514
Catalogus	Bewakingsapparaat stroomcircuits
Serie	PNOZsigma
Model	PNOZ s7 C
Producttype	Contactblok voor contactuitbreiding
Functie	Uitbreidingsmodule voor veiligheidsgerichte besturingscomponenten
Voedingsspanning	24 V DC
Uitgangen	4 maakcontacten, 1 verbreekcontact
Aantal ingangen	1
Aansluittype	insteekbare veerkrachtklemmen
Klemtype	Veerkracht, insteekbaar
Breedte	17,5 mm
Hoogte	100 mm
Diepte	120 mm
Vermogensopname DC	2 W
Max. stroom AC1	6 A
Max. stroom DC1	6 A
Max. stroom AC15	5 A
Spanning AC1	240 V
Spanning DC1	24 V
Spanning AC15	230 V
Beschermingsgraad behuizing	IP40
Montagepositie	willekeurig
Omgevingstemperatuur	-10 tot +55 °C
Materiaal behuizing	PC
ETIM	EC001449

Contactuitbreiding, toepassingsvoordelen en passende alternatieven in vergelijking

Deze uitbreidingsmodule is de juiste keuze wanneer extra veilige contacten in een compacte opbouw nodig zijn. Typische toepassingen zijn machines met meerdere vrijgavepaden, verzamelmeldingen, terugkoppelcircuits of gescheiden signaalwegen voor besturing en belasting. Door de combinatie van 4 maakcontacten en 1 verbreekcontact kan de configuratie zeer praktijkgericht worden uitgevoerd.

• Meer contacten bij weinig ruimte: De smalle bouwvorm bespaart waardevolle ruimte op de DIN-rail.
• Snelle bedrading: Veerkrachtklemmen besparen tijd en verminderen de inspanning bij service en vervanging.
• Nette systeemaanvulling: Bijzonder passend voor bestaande Pilz-veiligheidsketens binnen de PNOZsigma-familie.
• Flexibele inzet: Goed voor vrijgavecircuits, meldcontacten, uitschakelpaden en signaalscheiding.

Vergeleken met vergelijkbare Pilz-modules met schroefklemmen biedt deze uitvoering voordelen bij snelle montage en onderhoudsarme contactaansluiting. Ten opzichte van varianten met kaskadeerbare structuur, zoals modellen uit de PNOZ s7.1 C-serie, ligt de focus hier duidelijk op directe contactuitbreiding zonder extra klemmenpad voor verdere contactblokken. In vergelijking met PNOZ s7.2-varianten met hetzelfde aantal contacten is vooral het aansluittype het centrale verschil, omdat daar insteekbare schroefklemmen worden gebruikt.

Bij vergelijkbare producten van andere gerenommeerde fabrikanten ligt het verschil vaak in de systeembinding. Uitbreidingsmodules van Siemens uit de SIRIUS-omgeving zijn meestal afgestemd op de betreffende veiligheidsfamilie en niet zonder meer systeemoverstijgend inzetbaar. Oplossingen van Schneider Electric in het Preventa-bereik verschillen vooral in apparaatconcept en aansluitlogica. Modules van ABB uit de Jokab Safety-omgeving zijn eveneens gebonden aan het betreffende veiligheidsplatform, zodat bij de keuze vooral de compatibiliteit met het aanwezige basisapparaat doorslaggevend is.

Toepassingsgebieden in machine, installatie en schakelkast

• Machinebouw: Voor extra veilige vrijgaven en uitschakelcontacten.
• Installatiebouw: Voor uitbreiding van bestaande veiligheidsketens met weinig ruimtebeslag.
• Schakelkastbouw: Ideaal voor compacte en duidelijk gestructureerde bedrading.
• Automatisering: Geschikt voor meld- en terugkoppelcircuits in veilige besturingen.
• Modernisering: Zinvol bij retrofittoepassingen met extra contactbehoefte.

PNOZsigma contactblok met 24 V DC, 4 maakcontacten, 1 verbreekcontact en veerkrachtklemmen

Als PNOZsigma-contactuitbreiding breidt de module veiligheidsgerichte besturingscomponenten uit met 4 maakcontacten en 1 verbreekcontact bij 24 V DC. De breedte van 17,5 mm ondersteunt een compacte integratie in de schakelkast. Insteekbare veerkrachtklemmen vergemakkelijken de bedrading en helpen bij een snelle ingebruikname en onderhoudsvriendelijke vervanging. Daarmee is het contactblok bijzonder geschikt voor toepassingen waarbij extra veilige relaiscontacten efficiënt, ruimtebesparend en systeemgericht beschikbaar moeten worden gesteld.
