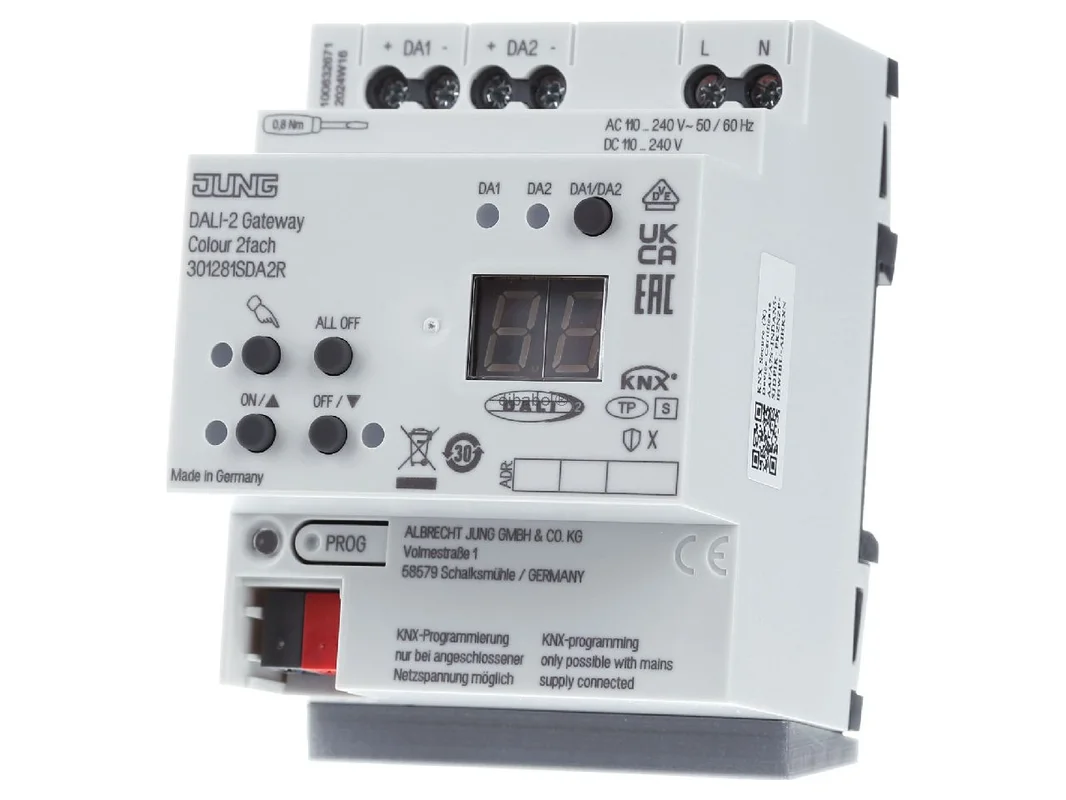

DALI-gateway KNX Kleur 2-voudig – Lichtsysteeminterface voor bussysteem 301281SDA2R – Jung – 4011377207080:

De JUNG DALI-KNX-Gateway Colour 2-voudig 301281SDA2R is een krachtige interface voor professionele lichtsturing in moderne KNX-installaties. Als DALI-2-gecertificeerde gateway verbindt hij KNX met twee gescheiden DALI-systemen en maakt hij de nauwkeurige besturing van armaturen, kleurtemperatuur en dynamische lichtscènes mogelijk in woningbouw, utiliteitsbouw en veeleisende smart-buildingprojecten.

Nauwkeurige lichtsturing met DALI-2 en KNX op twee lijnen

De gateway is ontworpen voor montage op DIN-rail volgens DIN EN 60715 in de onderverdeler en is geschikt voor het aansturen van armaturen en andere DALI-toepassingen in KNX-installaties. Per kanaal kunnen tot 64 DALI-deelnemers worden aangestuurd. Daarmee is het apparaat ideaal voor gestructureerde lichtconcepten met hoge eisen aan comfort, flexibiliteit en energie-efficiëntie.

Het apparaat komt vooral sterk naar voren bij Tunable White en dynamisch gekleurd licht. Voor armaturen met DALI Device Type 8 volgens IEC 62386-209 kunnen kleurtemperatuur en lichtkleur in RGB of RGBW gericht worden ingesteld. Functies zoals HCL-modus voor het automatische dagverloop van de kleurtemperatuur of CT-modus voor het automatische dagverloop van kleuren zorgen voor een harmonieus lichtbeeld gedurende de dag.

Producthighlights voordelen

• Twee DALI-systemen: Stuurt tot 2 x 64 DALI-deelnemers aan in twee gescheiden lijnen.
• DALI-2-gecertificeerd: Hoge systeemechtheid en veilige integratie in moderne lichtinstallaties.
• Kleursturing: Ondersteunt kleurtemperatuur evenals RGB en RGBW voor Device Type 8-armaturen.
• HCL en CT: Automatische dagverlopen voor biologisch werkzaam en harmonieus licht.
• Flexibele adressering: Individuele, groeps- of centrale adressering per DALI-systeem.
• 16 lichtscènes: Uitgebreide scènesturing voor comfort, efficiëntie en ruimtelijke beleving.
• Handmatige bediening op het apparaat: Directe besturing van groepen, afzonderlijke apparaten of broadcast per systeem.
• Status via KNX: Terugmelding van helderheid, schakeltoestand en armatuurstoringen.
• Hoge bedrijfszekerheid: Ontworpen met beveiliging tegen kortsluiting, overbelasting en overspanning.
• Updatebaar: Onderhoud en functie-uitbreiding mogelijk via ETS Service App.

Intelligente functies voor dynamische lichtconcepten met kleur

• Automatische kleurcyclus: Ideaal voor accentlicht, enscenering en wisselende lichtsferen.
• Helderheidsverloop: Ondersteunt dynamische lichtwisselingen voor presentatie en ambiance.
• Trappenhuisfunctie: Met uitschakelwaarschuwing voor meer veiligheid in gang en trappenhuis.
• Blokkeer- en dwangfuncties: Praktisch voor centrale instellingen en technische prioriteiten.
• In- en uitschakelvertraging: Nette aanpassing aan gebruiksprofielen en automatische processen.
• Stand-by-uitschakeling: Vermindert onnodige belastingen bij geschikte DALI-deelnemers.
• Vervanging tijdens bedrijf: Een enkele DALI-deelnemer van hetzelfde type kan zonder software worden vervangen.
• Geschikt voor noodverlichting: Geschikt voor gebruik met DC-spanning uit noodverlichtingsinstallaties.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	JUNG DALI-KNX-Gateway Colour 2-voudig 301281SDA2R
EAN	4011377207080
Catalogus	Interface-media-gateway
Bussysteem	KNX
Uitvoering	Interface verlichtingssysteem DALI
DALI-standaard	DALI-2-gecertificeerd
Montagetype	REG, DIN-rail volgens DIN EN 60715
Breedte	4 TE
Aantal kanalen	2
Deelnemers per kanaal	max. 64
Groepen per kanaal	max. 32
Lichtscènes	16 per DALI-systeem
Kleursturing	Kleurtemperatuur, RGB, RGBW
Norm kleurapparaten	IEC 62386-209, Device Type 8
LED-indicatie	ja
Handmatige bediening	ja, per DALI-systeem gescheiden
Updatebaar	ja
Data Secure	KNX Data Secure compatibel
Spanningstype	AC/DC
Bedrijfsspanning	110 tot 240 V
Vermogensopname	ca. 3 W
Beschermingsgraad	IP20

Meerwaarde voor lichtplanning, ETS en flexibel gebruik in het gebouw

De JUNG DALI-KNX-Gateway Colour 2-voudig 301281SDA2R is ideaal voor projecten waarin twee DALI-lijnen netjes gescheiden moeten worden beheerd, bijvoorbeeld voor kantoor en gang, begane grond en verdieping of algemene verlichting en effectverlichting. De combinatie van schakelen, dimmen, kleurregeling, scènes en statusterugmelding maakt het apparaat tot een zeer veelzijdige oplossing voor hoogwaardige KNX-lichtsystemen.

• Nette scheiding van twee DALI-lijnen in slechts één compact REG-apparaat.
• Zeer geschikt voor Tunable White, HCL en dynamische lichtconcepten met kleur.
• Hoge transparantie door terugmelding van helderheid, toestand en armatuurstoringen.
• Comfortabele handmatige bediening direct op het apparaat voor service en snelle controle.
• Praktische functies zoals vertraging, blokkering, dwang en trappenhuislicht.
• Sterke toekomstbestendigheid door updatebaarheid, DALI-2 en KNX Data Secure.

Binnen de JUNG-familie is vooral het 1-voudige model 300641SDA2R vergelijkbaar. Dit is geschikt wanneer slechts één DALI-lijn nodig is of de ruimte in de verdeler beperkt is gepland. Het 2-voudige model biedt daarentegen duidelijk meer structuur in het project, omdat twee onafhankelijke DALI-systemen in één apparaat kunnen worden ondergebracht. Dat is vooral voordelig bij grotere verdiepingen, duidelijk gescheiden gebruikszones of gescheiden lichttaken.

Ten opzichte van eenvoudige DALI-gateways zonder Colour-focus ligt het voordeel hier duidelijk in de uitgebreide lichtsturing voor kleurtemperatuur en lichtkleur. Wie alleen wil schakelen en dimmen, kan met eenvoudigere oplossingen werken. Voor HCL, Tunable White, RGB of RGBW is deze uitvoering echter duidelijk de betere keuze.

Een 1-voudige gateway wordt vaak ingezet in kleinere woonprojecten of in afzonderlijke ruimtes zoals vergaderruimte, woonzone of winkelruimte. De 2-voudige gateway is meer ontworpen voor middelgrote en grotere KNX-installaties. Hij vermindert het aantal apparaten in de verdeler en vereenvoudigt de logische verdeling van armatuurgroepen, scènes en statusobjecten over twee gescheiden DALI-werelden.

Als daarnaast DALI-2-sensoren als input devices moeten worden gebruikt, biedt het apparaat vanaf een passende apparaat- of softwareversie ook daarvoor ondersteuning in de instantiemodus. Daardoor kan de installatie niet alleen bij de armaturen, maar ook bij de registratie van invoeren en toestanden flexibeler worden gepland.

Vergelijkbare oplossingen zijn onder andere verkrijgbaar van ABB, MDT en Theben. ABB biedt in het DALI-bereik vaak zeer brede projectopties met een sterke focus op grote utiliteitsgebouwen. MDT scoort meestal met een zeer praktijkgerichte ETS-structuur en een aantrekkelijke instap in KNX-lichtprojecten. Theben is vaak interessant wanneer de focus ligt op duidelijke bedienbaarheid en een goede integratie in gebouwautomatisering.

In directe toepassing onderscheidt deze JUNG-gateway zich vooral door de combinatie van twee DALI-lijnen, Colour-functies, HCL en KNX Data Secure. Voor projecten met focus op dynamisch gekleurd licht, daglichteffect en netjes gescheiden lijnen is het apparaat bijzonder geschikt. De compatibiliteit met KNX blijft op groepsadresniveau systeemconform, verschillen tonen zich vooral in parametrering, functieomvang en comfort bij diagnose en service.

In ETS is het aan te raden om de twee kanalen vanaf het begin duidelijk te benoemen naar gebruiksgebied, bijvoorbeeld „DALI-lijn kantoor“ en „DALI-lijn accentverlichting“. Zo blijft het project ook bij veel groepsadressen overzichtelijk. Voor elke lijn moeten individuele, groeps- en centrale functies logisch gescheiden worden aangelegd, zodat service, scènes en centrale commando’s netjes gestructureerd blijven.

Bij Tunable White-armaturen is het zinvol om helderheid en kleurtemperatuur op gescheiden communicatieobjecten te plaatsen. Zo kan overdag een automatische HCL-regeling actief zijn, terwijl scènes in de avond gericht warme lichtwaarden oproepen. Voor RGBW-toepassingen is een duidelijke scheiding van scènes voor basisverlichting, accentverlichting en eventverlichting aan te raden. Dat vergemakkelijkt latere wijzigingen in het project.

Een praktijkgericht voorbeeld is een vergaderruimte met vier scènes: presentatie, meeting, reiniging en avondbedrijf. Presentatie vermindert de helderheid en stelt een neutrale kleurtemperatuur in, meeting creëert helder werklicht, reiniging zet alle groepen op hoge helderheid en avondbedrijf gebruikt warm, gedimd licht. Via statusobjecten kan tegelijkertijd een terugmelding aan visualisatie of tastsensor plaatsvinden.

Voor servicegevallen is de handmatige bediening op het apparaat zeer nuttig. Toch moet in ETS elke DALI-groep eenduidig worden benoemd en van duidelijke groepsadressen worden voorzien. Dat bespaart tijd bij inbedrijfstelling, diagnose en latere uitbreidingen.

Met deze gateway realiseert u professionele lichtsturing op hoog niveau. Twee DALI-lijnen, moderne Colour-functies, veilige KNX-koppeling en veelzijdige automatisering maken het apparaat tot een sterke basis voor veeleisende lichtconcepten in het smart building. Wie flexibele scènes, nauwkeurige kleursturing en duidelijke ETS-structuren zoekt, krijgt hier een doordachte oplossing voor toekomstbestendig gebruik.
