Description

DC/AC laadregelaar met 2 stuuringangen – Accessoires voor CV-verdeler/collector LRD 2000 plus – Glen Dimplex – 338830 – 4015627338838:

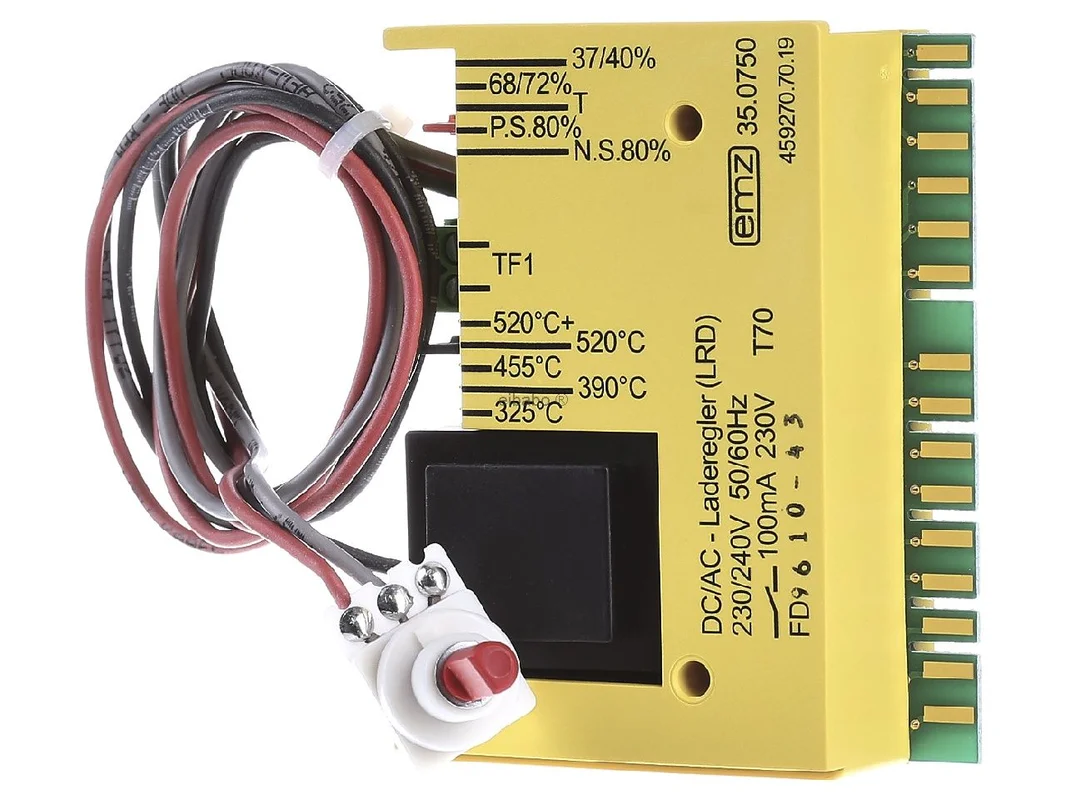

De Glen Dimplex elektronisch DC-/AC-oplaadregelaar LRD 2000 plus 338830 is een nauwkeurige oplossing voor de vraaggestuurde laadregeling van accumulatiekachels. Het apparaat werkt met twee stuuringangen en maakt de optionele aansluiting op een DC- of AC-oplaadsturing mogelijk. Zo kan de laadkarakteristiek gericht worden aangepast aan de aanwezige installatie en aan het gewenste bedrijfsverloop. Voor een veilige, flexibele en vakkundige regeling op het gebied van de oplaadsturing biedt dit model een doordachte technische basis.

Nauwkeurige oplaadregeling voor moderne accumulatieverwarmingssystemen

De oplaadregelaar is ontworpen voor gebruik op warmteopslagtoestellen en geselecteerde ThermoComfort duo-electronic accumulatiekachels. Dankzij de digitale elektronisch regeling kan het opladen exact worden beïnvloed. Bijzonder praktijkgericht is de omschakeling tussen DC-sturing in het bereik van 0,91 tot 1,43 V en AC-sturing met 230 V. Dat maakt de regelaar veelzijdig inzetbaar en interessant voor modernisering, vervanging en gerichte systeema anpassing in bestaande installaties.

Producthighlights voordelen

• Twee stuuringangen: Geschikt voor de flexibele aansluiting op DC- of AC-oplaadsturingen.
• Digitale regeltechniek: Zorgt voor een nauwkeurige en constante laadregeling van accumulatiekachels.
• Ontworpen voor warmteopslag: Geschikt voor toepassing in accumulatieverwarmingssystemen met één laadregelkring.
• Aanpasbaar AC-stuursysteem: Via steekbrug omschakelbaar van 80 % ED naar 72/68 % ED of 37/40 % ED.
• Kiesbare uitschakeltemperaturen: Steekbruggen maken een gerichte afstemming op de betreffende toepassing mogelijk.
• Optimalisatie van de gewenste laadgraad: De steekpositie 520+ verhoogt de streefwaarde met 5 % ten opzichte van de specificatie van het centrale regelapparaat.
• Verlaagde oplading instelbaar: Ondersteunt een vraaggerichte aanpassing van de opslaglading.
• Zonder sensor en zonder voeler: Ideaal voor systemen waarbij de regeling via de aanwezige stuurstructuur plaatsvindt.
• Potentiometer inbegrepen: Een 10-kΩ-potentiometer ondersteunt de flexibele integratie in het verwarmingssysteem.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Glen Dimplex
Artikelnaam	Glen Dimplex Elektronische DC-/AC-oplaadregelaar voor accumulatiekachels met 2 stuuringangen LRD 2000 plus 338830
Fabrikantartikelnummer	338830
EAN	4015627338838
Catalogus	Oplaadsturing
Type	LRD 2000 plus
Producttype	DC-/AC-oplaadregelaar
Toepassing	Warmteopslag
Aantal laadregelkringen	1
Type weergave	zonder weergave
Verlaagde oplading instelbaar	ja
Weersafhankelijke regeling	nee
Met sensor	nee
Met voeler	nee
Stuuringangen	2
DC-stuurbereik	0,91 tot 1,43 V
AC-sturing	230 V
AC-systeemaanpassing	80 % ED, 72/68 % ED of 37/40 % ED
Extra functie	Steekpositie 520+ voor 5 % hogere gewenste laadgraad
Insteloptie	kiesbare uitschakeltemperaturen via steekbrug
Accessoires	10-kΩ-potentiometer inbegrepen

Flexibele systeemintegratie en duidelijke voordelen tijdens verwarming

In de praktijk scoort de regelaar met een hoog aanpassingsvermogen. Hij is vooral geschikt voor accumulatiekachels waarbij ofwel een bestaande DC-oplaadsturing verder wordt gebruikt of op een AC-stuursysteem moet worden afgestemd. De steekbruggen vergemakkelijken de fijnafstelling op verschillende stuurtypes en temperatuurlimieten. Dat is bijzonder nuttig bij modernisering, vervanging van defecte regelaars of bij de optimalisatie van bestaande accumulatieverwarmingssystemen.

• Hoge compatibiliteit: Geschikt voor meerdere ThermoComfort duo-electronic series zoals VFDi..(C), VFD.., FSD..(C), VNDi..(C), VTDi..(C) en VKD..
• Gerichte aanpassing: Nuttig voor installaties met afwijkende stuurkarakteristiek of speciale laadeisen.
• Praktijkgerichte optimalisatie: De verhoging van de gewenste laadgraad kan indien nodig meer opslagreserve creëren.
• Nette retrofit: Goed geschikt voor de vervanging van oudere oplaadregelaars in passende Dimplex accumulatieverwarmingssystemen.

Vergeleken met eenvoudigere Dimplex oplaadregelaars met slechts één vaste stuurwijze biedt deze uitvoering meer speelruimte bij de integratie in bestaande systemen. Ten opzichte van een centrale universele oplaadsturing van de fabrikant, bijvoorbeeld uit de ZWU-serie, is dit model ontworpen voor apparaatnabije individuele regeling. Daardoor is het bijzonder geschikt wanneer direct op de accumulatiekachel een nauwkeurige laadaanpassing moet plaatsvinden.

Als vergelijkbare oplossingen van andere fabrikanten zijn incidenteel oudere EBERLE- of Siemens-regelaars in de markt bekend, meestal voor nachtaccumulatietoepassingen. Essentiële verschillen liggen vaak in de systeemlogica, in de aansluitwijzen en in de apparaatcompatibiliteit. Daarom moet bij producten van andere fabrikanten vooral worden gelet op de passende stuurwijze, het spanningsbereik en de vrijgave voor de betreffende accumulatiekachel. Voor Dimplex ThermoComfort systemen is de afgestemde fabrikantoplossing in de regel de veiligere keuze.

Toepassingsgebieden

• Accumulatiekachels: Voor de gerichte regeling van het opladen in warmteopslagsystemen.
• Modernisering: Zinvol bij het vervangen van oudere of defecte oplaadregelaars.
• Bestaande installaties: Goed geschikt bij aanwezige DC- of AC-stuurinfrastructuur.
• Vakkundige systeemaanpassing: Voor installaties met behoefte aan variabele ED-afstemming.
• ThermoComfort apparaatfamilie: Geschikt voor geselecteerde compatibele series van de fabrikant.

Technische functies en compatibiliteit voor geselecteerde ThermoComfort accumulatiekachels

Voor gebruikers met focus op techniek en systeemafstemming biedt de regelaar echte meerwaarde. Hij is ontwikkeld als digitale elektronisch DC-/AC-oplaadregelaar voor compatibele accumulatiekachels uit de ThermoComfort duo-electronic reeks. Daartoe behoren onder andere varianten van de series VFDi..(C), VFD.., FSD..(C), VNDi..(C), VTDi..(C) en VKD… De omschakeling tussen DC- en AC-oplaadsturing vergemakkelijkt de integratie in verschillende installatieconcepten.

Aanvullend voordeel bieden de omschakelbare ED-niveaus van het AC-stuursysteem. Zo kan de regeling gericht worden aangepast aan 80 % ED, 72/68 % ED of 37/40 % ED. Eveneens belangrijk voor de praktijk zijn de via steekbrug kiesbare uitschakeltemperaturen. Deze functie maakt een fijnere afstemming op het gewenste laadgedrag van de accumulatiekachel mogelijk. De meegeleverde 10-kΩ-potentiometer ondersteunt de toepassingsgerichte integratie en rondt het technische concept zinvol af.

De Glen Dimplex oplaadregelaar LRD 2000 plus is een doordachte oplossing voor iedereen die bij accumulatiekachels inzet op nauwkeurig opladen, flexibele systeemintegratie en hoge compatibiliteit binnen passende Dimplex verwarmingssystemen.
