Description

Digitale uitgangsklem 8-kanaals, 24VDC – Veldbus digitale module 0 In / 8 uit KL2408 – Beckhoff – 119440:

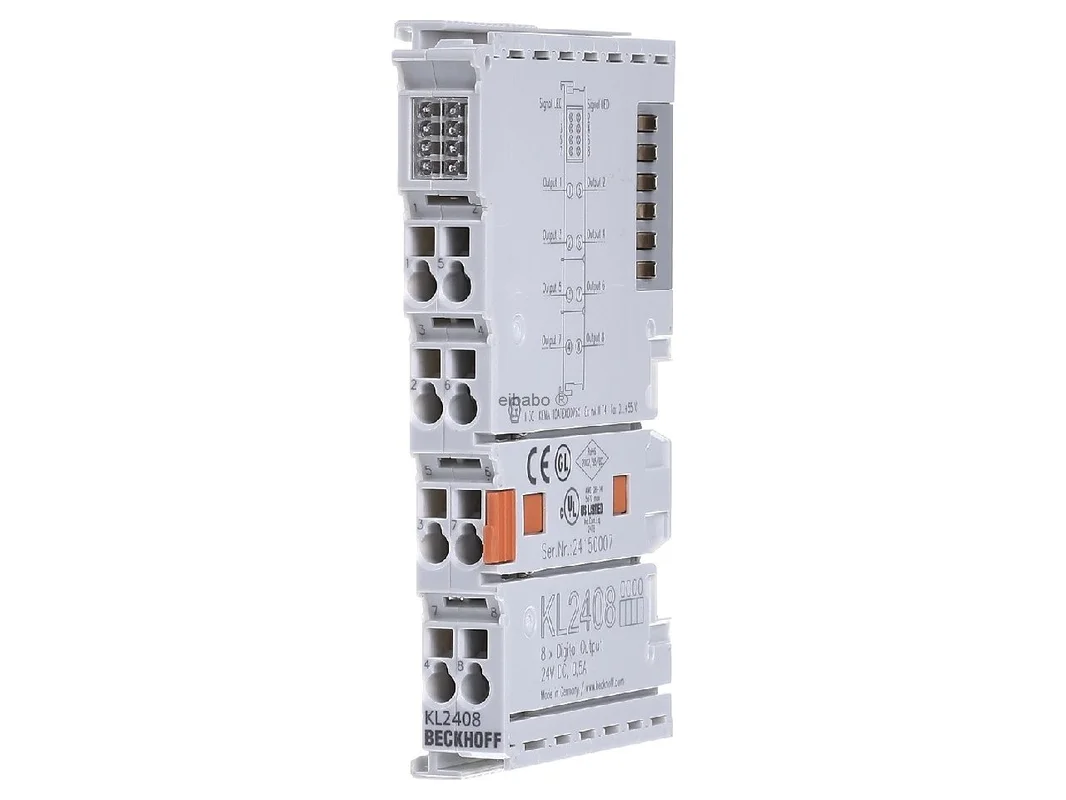

De Beckhoff digitaal uitgangsklem 8-voudig 24V DC 0,5A 1-draadaansluiting KL2408 119440 is een compacte digitaal IO-module voor de veilige en nauwkeurige aansturing van actuatoren in de automatisering. Acht digitaal schakelende uitgangen, galvanisch scheiding en een ruimtebesparende behuizing maken de klem tot een sterke oplossing voor gebruik in de schakelkast. Dankzij de 1-draadaansluiting, de tegen ompoling beveiligde opbouw en kortsluitvaste uitgangen is de module geschikt voor veel praktijkgerichte taken in machinebouw, installatiebouw en procesomgevingen.

Nauwkeurige actuatoraansturing met Beckhoff digitaal uitgangsklem KL2408

De uitgangsklem verwerkt binaire stuursignalen uit het automatiseringsapparaat en geeft deze galvanisch gescheiden door aan het procesniveau. Hierdoor ontstaat een nette interface tussen besturing en veldzijde. De acht kanalen zijn ontworpen voor 24 V DC en schakelen per kanaal tot 0,5 A. LED-indicatoren direct op de klem tonen de actuele signaalstatus snel en duidelijk. Dit vergemakkelijkt diagnose, inbedrijfstelling en service tijdens bedrijf.

Producthighlights voordelen

• 8 digitaal uitgangen: Ideaal voor de aansturing van meerdere actuatoren in een klein ruimte.
• 24 V DC schakelspanning: Geschikt voor veel gangbare toepassingen in de industrie.
• 0,5 A per kanaal: Geschikt voor ohmse, inductieve en lampbelastingen.
• Galvanisch gescheiden: Beschermt het signaalniveau ten opzichte van het procesniveau.
• 1-draadaansluiting: Efficiënte bedrading voor helder gestructureerde installaties.
• Tegen ompoling beveiligd: Meer bescherming bij aansluiting en inbedrijfstelling.
• Overbelastings- en kortsluitvast: Robuuste werking, ook in ruwe praktijkomstandigheden.
• LED-status per kanaal: Snelle visuele controle zonder extra hulpmiddelen.
• Ruimtebesparende bouwvorm: Zeer geschikt voor compacte schakelkasten.
• Doorverbonden powercontacten: Ondersteunen een nette opbouw in de klemmenrij.
• Geen adressering nodig: Eenvoudige integratie zonder aparte configuratie op de klem.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Beckhoff
Artikelnaam	Digitale uitgangsklem KL2408
Artikelnummer fabrikant	KL2408
Interne artikelreferentie	119440
EAN	niet aanwezig
Catalogus	Digitale IO-module
Producttype	Digitale uitgangsklem
Aansluittechniek	1-draadaansluiting
Aantal uitgangen	8
Type uitgang	positief schakelend
Nominale spanning	24 V DC (-15 % tot +20 %)
Max. uitgangsstroom	0,5 A per kanaal
Belastingstypen	ohms, inductief, lampbelasting
Kortsluitstroom	< 2 A
Schakelenergie	< 150 mJ per kanaal
Bescherming tegen ompoling	ja
Galvanische scheiding	500 V tussen K-Bus en veldpotentiaal
Stroomopname K-Bus	typ. 18 mA
Stroomopname powercontacten	typ. 60 mA plus belasting
Procesbeeld	8 uitgangsbits
Configuratie	geen adres- of configuratie-instelling nodig
LED-indicatie	1 status-LED per kanaal
Montage	op 35 mm DIN-rail volgens EN 60715
Beschermingsgraad	IP20
Materiaal behuizing	Polycarbonaat
Bedrijfstemperatuur	-25 °C tot +60 °C
Opslagtemperatuur	-40 °C tot +85 °C
Toegestane luchtvochtigheid	95 %, niet condenserend
Afmetingen	12 x 100 x 68 mm
Gewicht	ca. 70 g

Systeemvoordelen, toepassingsprofiel en productvergelijking van de KL2408

In de praktijk scoort de klem met hoge dichtheid, duidelijke diagnose en eenvoudige bedrading. Ze is vooral zinvol wanneer meerdere 24-V-actuatoren in een compacte schakelkast veilig geschakeld moeten worden. De uitgangen worden via het 24-V-powercontact gevoed. Daardoor blijft de opbouw in de klemmenrij overzichtelijk en servicevriendelijk.

• Voor compacte schakelkasten: Acht kanalen in een zeer smalle bouwvorm besparen waardevolle ruimte.
• Voor klassieke actuatoren: Geschikt voor ventielen, contactoren, signaallampen en vergelijkbare 24-V-verbruikers.
• Voor snelle diagnose: De LED-indicatie per kanaal maakt toestanden direct zichtbaar.
• Voor robuuste toepassingen: Overbelastingsbeveiliging, kortsluitbeveiliging en bescherming tegen ompoling verhogen de bedrijfszekerheid.
• Voor eenvoudige projectering: Geen extra instelwerk op de klem zelf.

In het Beckhoff assortiment is de KS2408 een zeer nabije variant. Functioneel is deze vergelijkbaar, maar biedt hij een steekbaar bedradingsniveau. Dat is voordelig wanneer leidingen bij onderhoud of ombouw sneller losgekoppeld moeten worden. De KL2488 is eveneens vergelijkbaar, maar werkt negatief schakelend. Daardoor is deze geschikt voor ander bedradings- en referentieconcepten. Wie in zijn installatie positief schakelende 24-V-uitgangen nodig heeft, kiest voor de KL2408. Bij een 0-V-gerelateerd schakelconcept is de KL2488 vaak de passender keuze.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn afhankelijk van bus- en besturingswereld slechts beperkt direct uitwisselbaar. Een vergelijkbare functie bieden bijvoorbeeld WAGO 750-530 als 8-kanaals digitaal uitgang voor het WAGO-I/O-systeem, Phoenix Contact IBS of Inline digitaal uitgangen met focus op hun eigen stationsconcept, evenals Siemens SIMATIC ET 200SP Digital uitvoer Module voor de Siemens-omgeving. Het wezenlijke verschil zit meestal niet alleen in stroomwaarden of kanaalaantal, maar vooral in het betreft I/O-systeem, in de backplane-bustechniek en in de systeemcompatibiliteit. Voor bestaande Beckhoff busklemmen is de KL2408 daarom meestal de consequente en naadloze keuze.

Meerwaarde voor planning, bedrading en veilige signaaldoorgifte

De klem is bijzonder geschikt voor single-ended-toepassingen, mits alle betrokken componenten met hetzelfde referentiepunt werken. Juist hier blijkt het voordeel in helder gestructureerde 24-V-DC-systemen: de bedrading blijft eenvoudig, de signaalgeleiding overzichtelijk en de inbedrijfstelling efficiënt. Door de doorverbonden powercontacten kan de veldpotentiaal netjes binnen de klemmenrij worden doorgevoerd. Dat bespaart tijd bij de planning en ondersteunt een ordelijke opbouw in de schakelkast.

Daarnaast overtuigt de module door zijn veilige doorgifte van binaire stuursignalen naar de actuatoren. De galvanisch scheiding tussen automatiseringsapparaat en procesniveau verbetert de signaalkwaliteit en ondersteunt de betrouwbare werking in industriële omgevingen. Zo ontstaat een krachtige oplossing voor machines, transporttechniek, gebouwautomatisering en vele ander toepassingen met 24-V-DC-actuatoren.

Toepassingsgebieden

• Machinebouw: Voor de aansturing van ventielen, relais en signaallampen.
• Installatiebouw: Voor compacte I/O-structuren met meerdere schakeluitgangen.
• Schakelkastbouw: Ideaal bij weinig ruimte en duidelijke kanaaltoewijzing.
• Transporttechniek: Voor het schakelen van decentrale 24-V-actuatoren.
• Gebouwautomatisering: Voor gedefinieerde digitaal schakeltaken in het veld.

De Beckhoff KL2408 is een doordachte digitaal uitgangsklem voor iedereen die acht 24-V-DC-uitgangen, een compacte bouwvorm, robuuste beschermingsfuncties en een duidelijke diagnose in een beproefd busklemconcept zoekt.
