Doorvoerklem 6-35qmm grijs – Doorvoeraansluitklem 16mm 125A 285-135 – WAGO – 4045454507381:

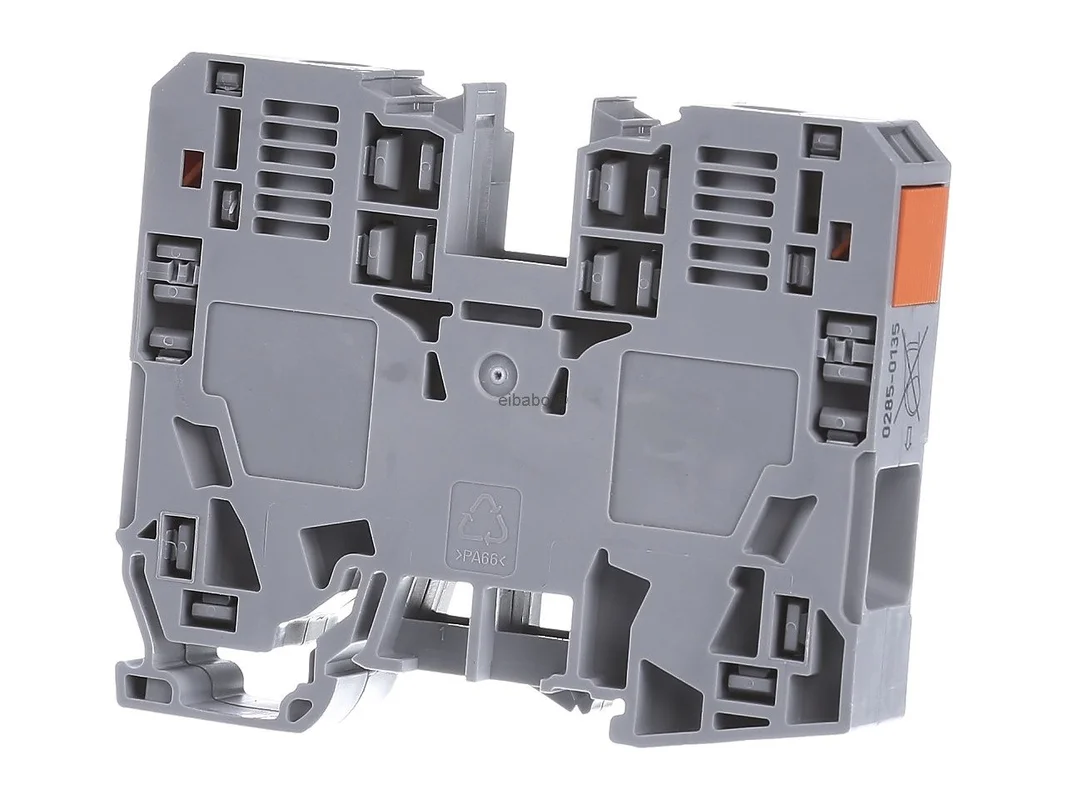

De WAGO doorvoerklem 2-draads met POWER CAGE CLAMP grijs 285-135 is ontworpen voor een veilige en snelle bedrading in de schakelkast en in de energieverdeling. Zij verbindt grote aderdoorsneden met hoge contactzekerheid, een onderhoudsarme aansluiting en praktische montage op draagrail 35 x 15. De grijze uitvoering van serie 285 is ideaal voor duidelijk gestructureerde klemmenstroken in veeleisende industriële en gebouwtoepassingen.

Krachtige rijgklem voor grote aderdoorsneden

Met haar 2-draads uitvoering biedt deze doorvoerklem een betrouwbare oplossing voor het doorvoeren van potentialen bij hoge stromen. De geïntegreerde POWER CAGE CLAMP-techniek is geschikt voor alle gangbare adertypes en ondersteunt een snelle verwerking zonder extra voorbehandeling. Juist bij doorsneden tot 35 mm² profiteren gebruikers van een vaste, duurzame verbinding met hoge bedrijfszekerheid.

Producthighlights voordelen

• Voor grote doorsneden: Geschikt voor aders van 6 tot 35 mm².
• POWER CAGE CLAMP: Onderhoudsvrije universele aansluiting voor veel adertypes.
• Snelle bedrading: Efficiënte montage bij nieuwbouw, ombouw en service.
• Vergrendelbaar klemcontact: In geopende toestand goed voor te bereiden en comfortabel te bekabelen.
• Geen adereindhuls nodig: Afhankelijk van het adertype is geen voorbehandeling vereist.
• Geen momentsleutel: De aansluiting gebeurt zonder momentsleutel.
• Hoge elektrische belastbaarheid: Ontworpen voor toepassingen tot 125 A en 1000 V.
• Duidelijke markering: Zijdelingse markeringsopnames vergemakkelijken de toewijzing.
• DIN-rail-montage: Passend voor draagrail 35 x 15.
• Robuuste isolatiebehuizing: thermoplast voor gebruik in industriële omgevingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	WAGO doorvoerklem 2-draads met POWER CAGE CLAMP grijs 285-135
Artikelnummer fabrikant	285-135
EAN	4045454507381
Catalogus	Doorvoerklem
Serie	285
Producttype	2-draads-doorvoerklem
Kleur	grijs
Aansluittechniek	POWER CAGE CLAMP
Nominale doorsnede	35 mm²
Aansluitbare aderdoorsnede	6 tot 35 mm²
Aantal polen	2-draads
Aantal niveaus	1
Aantal klemposities per niveau	2
Nominale stroom	125 A
Nominale spanning	1000 V
Montagewijze	Draagrail 35 x 15
Markering	zijdelingse markeringsopnames
Striplengte	25 mm
Materiaal isolatiebehuizing	thermoplast
Bedrijfstemperatuur	105 °C

Voordelen in verdeling, schakelkast en in vergelijking met vergelijkbare klemmen

Deze klem is vooral sterk wanneer grote aders veilig, snel en zonder uitgebreide voorbereiding moeten worden aangesloten. Het vergrendelbare klemcontact vergemakkelijkt het werk bij de bedrading en vermindert de tijdsbesteding bij de opbouw. Dankzij de POWER CAGE CLAMP-techniek is het model geschikt voor massieve, meerdradige en fijnaderige geleiders in het bereik van 6 tot 35 mm².

• Praktisch voordeel: Zeer geschikt voor energieverdeling, machinebouw en gebouwtechniek met grote aderdoorsneden.
• Montagevoordeel: De vaste opname op draagrail 35 x 15 zorgt voor een stabiele bevestiging.
• Servicevoordeel: Zijdelingse markering helpt bij een duidelijke structuur en snelle oriëntatie.
• Aansluitvoordeel: Geen verplichte voorbehandeling met adereindhulzen, mits het adertype dit toelaat.

Binnen de WAGO serie 285 zijn er varianten met geïntegreerde eindplaat of met een andere functionele uitvoering, bijvoorbeeld als aardklem. Vergeleken met uitvoeringen met geïntegreerde eindplaat ligt de focus hier op de klassieke doorvoerfunctie met zijdelingse markering. Aardklemmen uit dezelfde serie verschillen vooral in kleur, potentiaalvoering en toepassingsgebied binnen de klemmenstrook.

Vergelijkbare producten van andere fabrikanten zijn bijvoorbeeld rijgklemmen van Phoenix Contact, Weidmüller of ABB voor vergelijkbare doorsnedebereiken. Verschillen zijn vaak te zien in de aansluittechniek, het markeringssysteem, de opbouw van accessoires en de voorkeurs­toepassing binnen de betreffende systeemomgeving. Bij uitbreidingen of gemengde klemmenstroken moet daarom vooral worden gelet op het passende railtype, het doorsnedebereik en de afgestemde markeringsaccessoires.

Toepassingsgebieden

• Schakelkastbouw: Voor overzichtelijke en belastbare potentiaalvoering.
• Energieverdeling: Ideaal voor grote aders in hoofd- en onderverdelingen.
• Industriële installaties: Geschikt voor robuuste bedrading met hoge bedrijfszekerheid.
• Machinebouw: Goed voor krachtige aansluitingen in compacte opbouwen.
• Gebouwtechniek: Geschikt voor vaste installaties met duidelijke markering.

Efficiënte aansluittechniek voor snelle en duurzame bedrading

De WAGO doorvoerklem 2-draads met POWER CAGE CLAMP grijs 285-135 combineert een hoog stroomvoerend vermogen met gebruiksvriendelijke bediening. Zij is ontworpen voor grote aderdoorsneden en ondersteunt een snelle installatie zonder extra hulpmiddelen zoals een momentsleutel. Het klemcontact kan in geopende toestand worden vergrendeld, wat de opname van de geleider merkbaar vergemakkelijkt. In de praktijk betekent dat een gelijkmatige, veilige bedrading met weinig inspanning en hoge reproduceerbaarheid.

Extra voordeel biedt de uitvoering voor verschillende adertypes. Daardoor kan de klem flexibel in veel projecten worden ingezet wanneer doorsneden van 6 tot 35 mm² worden verwerkt. De zijdelingse markeringsopnames verbeteren het overzicht in de klemmenstrook en ondersteunen een nette documentatie. Daarmee is het model bijzonder geschikt voor professionele toepassingen waarin betrouwbaarheid, montagesnelheid en duidelijke structuur in gelijke mate gevraagd zijn.
