Doorvoerklemmenblok – Doorvoeraansluitklem 5,2mm 24A UTTB 2,5-PV – Phoenix – 3044652 – 4017918997021:

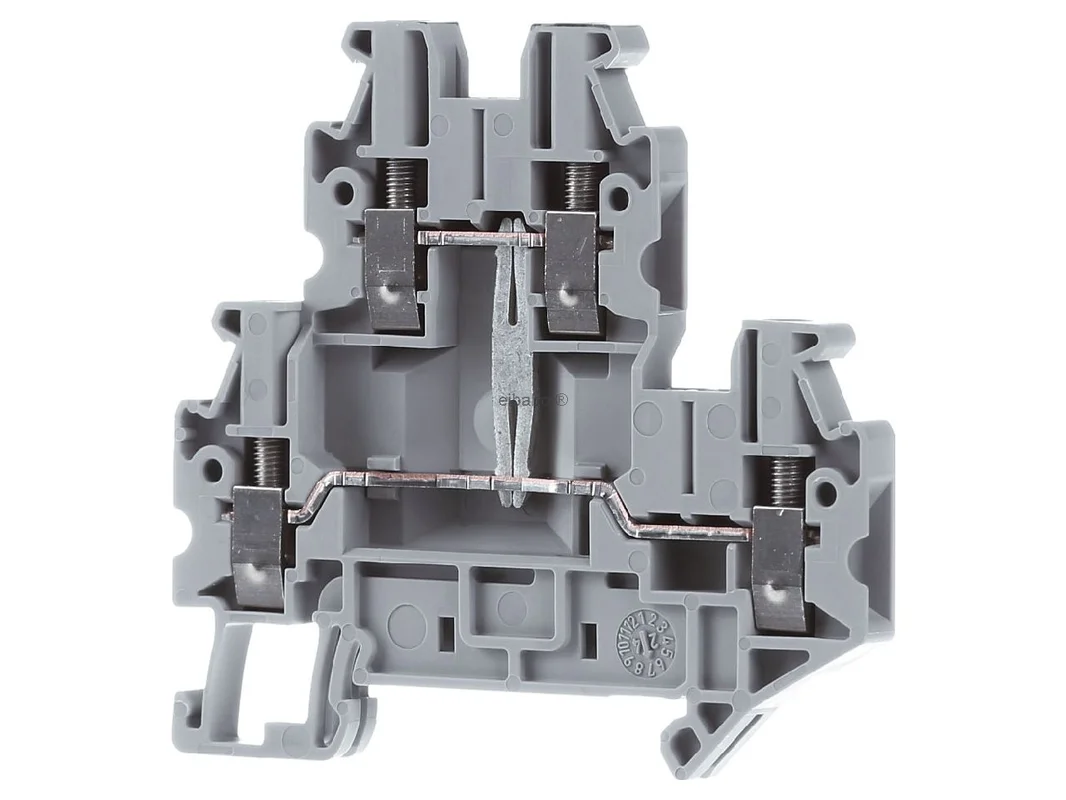

De Phoenix Contact dubbellaagse rijgklem UTTB 2,5-PV 3044652 is ontworpen voor een compacte, overzichtelijke en veilige bedrading in schakelkasten. Als doorvoerklem met potentiaalverbinder combineert zij twee niveaus in slechts één component en helpt zij de ruimte op de montagerail efficiënt te benutten. De beproefde schroefaansluiting zorgt voor een stevige geleideropname en een blijvend stabiele contactkwaliteit.

Compacte dubbellaagse klem voor duidelijke potentiaalvoering

De Phoenix dubbellaagse rijgklem met potentiaalvereffening en schroefaansluiting grijs UTTB 2,5-PV 3044652 is ideaal voor toepassingen in de machinebouw, installatiebouw en in industriële verdelers. Dankzij de geïntegreerde potentiaalverbinder kunnen potentialen overzichtelijk worden geleid en op beperkte ruimte zinvol worden gestructureerd. De grijze uitvoering ondersteunt bovendien een uniforme markering in de schakelkast.

Producthighlights voordelen

• Dubbellaagse bouwvorm: Twee niveaus in één klembehuizing besparen waardevolle ruimte op de DIN-rail.
• Met potentiaalverbinder: Vergemakkelijkt de potentiaalvereffening en ondersteunt een nette bedradingsstructuur.
• Schroefaansluiting: Beproefde aansluittechniek voor stevige bevestiging en hoge contactzekerheid.
• Geschikt voor veel geleiders: Verwerkbaar in doorsneden van 0,14 mm² tot 4 mm².
• Nominale doorsnede 2,5 mm²: Optimaal voor veel typische stuur- en energietoepassingen.
• Hoge elektrisch belastbaarheid: Ontworpen voor 500 V nominale spanning en 24 A nominale stroom.
• DIN-railmontage: Geschikt voor NS 35/7,5 en NS 35/15.
• Compacte breedte: Met slechts 5,2 mm zeer goed geschikt voor dichte klemmenstroken.
• Trillingsbestendig principe: De schroeftechniek van Phoenix Contact staat voor blijvende betrouwbaarheid in bedrijf.
• Goed overzicht: Twee niveaus en duidelijk herkenbare klempunten vereenvoudigen opbouw en service.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	UTTB 2,5-PV
Fabrikantartikelnummer	3044652
EAN	4017918997021
Catalogus	Doorvoerklem
Producttype	Dubbellaagse rijgklem
Uitvoering	met potentiaalverbinder
Aantal niveaus	2
Aantal aansluitingen	4
Aansluittype	Schroefaansluiting
Nominale spanning	500 V
Nominale stroom	24 A
Nominale doorsnede	2,5 mm²
Aansluitdoorsnede	0,14 mm² tot 4 mm²
AWG	26 tot 12
Montagetype	NS 35/7,5, NS 35/15
Montage	DIN-rail TH35
Kleur	grijs
Breedte	5,2 mm
Lengte	69,9 mm
Hoogte bij NS 35/7,5	65 mm
Hoogte bij NS 35/15	72,5 mm
Materiaal isolatiebehuizing	PA
Brandklasse volgens UL 94	V0
Nominale stootspanning	6 kV
Vervuilingsgraad	3
Overspanningscategorie	III
Norm	IEC 60947-7-1
Geleidermateriaal	Koper, aluminium

Praktische voordelen, systeemvergelijking en passende alternatieven

De Phoenix dubbellaagse rijgklem met potentiaalvereffening en schroefaansluiting grijs UTTB 2,5-PV 3044652 scoort in de praktijk met een zeer goede balans tussen ruimtebesparing, veilige contactlegging en nette potentiaalvoering. Juist in dicht bezette schakelkasten creëert de dubbellaagse bouwvorm meer bedradingsruimte zonder aan overzicht in te boeten. De geïntegreerde potentiaalverbinder is vooral nuttig wanneer potentialen snel moeten worden verdeeld of binnen een klemmenstrook duidelijk moeten worden samengebracht.

• Meer orde in de schakelkast: Twee niveaus verminderen de ruimtebehoefte ten opzichte van enkellaagse klemmen.
• Snelle planning: Bijzonder zinvol voor stuurstroomkringen, signaalleidingen en compacte verdelers.
• Solide aansluittechniek: De schroefaansluiting is ideaal voor gebruikers die kiezen voor een klassieke en beproefde bedrading.
• Hoge systeemtrouw: Geschikt voor typische Phoenix Contact rijgklem-systemen op TH35.

Vergeleken met de Phoenix Contact UTTB 2,5 zonder potentiaalverbinder biedt deze variant een duidelijk voordeel wanneer een directe potentiaalvereffening binnen de klem gewenst is. Ten opzichte van de Phoenix Contact UTTB 2,5 BU ligt het belangrijkste verschil vooral in de kleurstelling en daarmee in de visuele toewijzing binnen het klemmenplan. Wie in plaats van een doorvoerklem een beschermingsleiderfunctie nodig heeft, kiest eerder voor de Phoenix Contact UTTB 2,5-PE; deze is ontworpen voor beschermingsleidertaken en daarmee voor een ander toepassing bedoeld.

Als vergelijkbare producten van ander fabrikanten komen bijvoorbeeld modellen van Weidmüller, WAGO en ABB in aanmerking. Weidmüller biedt vergelijkbare dubbellaagse rijgklemmen vaak met een sterke focus op modulair markering en toebehoren. WAGO zet in veel series vaak in op veeraansluiting, wat het montagetype en de handling ten opzichte van de schroefaansluiting merkbaar verandert. ABB biedt eveneens rijgklemmen voor TH35, maar toebehoren, bruggen en systeemlogica verschillen per serie. Voor volledige compatibiliteit bij bruggen, markering en eindhouders is in de praktijk meestal het systeem van dezelfde fabrikant de beste keuze.

Technische kenmerken en toepassingsvoordelen overzichtelijk gepresenteerd

Deze dubbellaagse klem is ontworpen voor een nominale spanning van 500 V en een nominale stroom van 24 A. De nominale doorsnede bedraagt 2,5 mm², de bruikbare geleiderdoorsnede loopt van 0,14 mm² tot 4 mm². Daarmee dekt het model veel typische bedradingsopgaven in besturingen, verdelingen en industriële installaties af. De montage gebeurt op NS 35/7,5 of NS 35/15, wat een eenvoudige integratie in gangbare DIN-railsystemen mogelijk maakt.

Met een breedte van 5,2 mm combineert de klem een hoge aansluitdichtheid met goede toegankelijkheid. De twee niveaus en vier aansluitingen maken een compacte geleidervoering mogelijk. De isolatiebehuizing van PA met brandklasse UL 94 V0 ondersteunt het gebruik in veeleisende omgevingen. Aanvullend dragen de waarden voor nominale stootspanning van 6 kV, vervuilingsgraad 3 en overspanningscategorie III bij aan een betrouwbare uitvoering in een industriële omgeving. Zo ontstaat een doordachte oplossing voor ruimtebesparende, stabiele en normconforme bedrading.
