Description

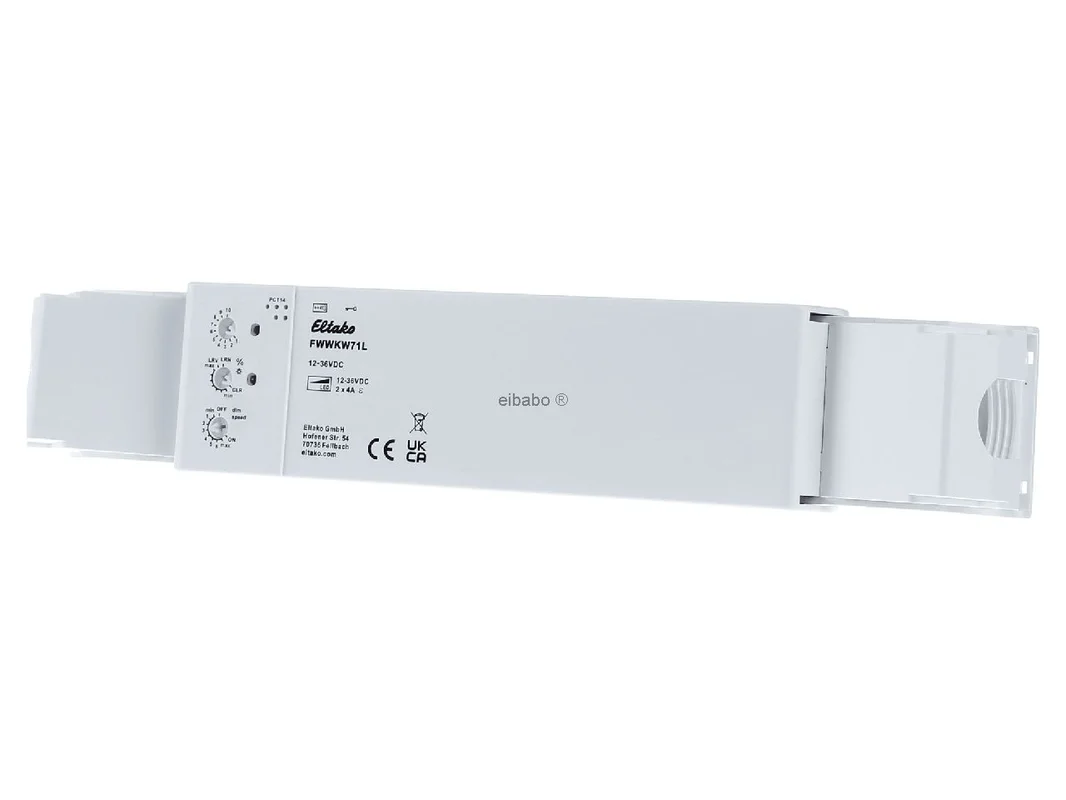

Draadloze actor PWM-dimmerschakelaar voor LED – Radio-ontvanger 868 MHz FWWKW71L – Eltako – 30200837 – 4010312318928:

De Eltako draadloze actuator PWM-dimschakelaar voor LED 2-kanaals warmwit/koudwit FWWKW71L 30200837 is een doordachte oplossing voor de nauwkeurige regeling van Tunable-White-leds in het bereik van 12 tot 36 V DC. Twee gescheiden kanalen van elk maximaal 4 A maken de precieze regeling van warmwit en koudwit licht mogelijk. Zo ontstaat een flexibele lichtsfeer voor woonruimtes, projectomgevingen, armatuurbouw en slimme lichtconcepten.

Nauwkeurige lichtregeling voor Tunable-White-leds met de Eltako FWWKW71L

De draadloze actuator combineert PWM-dimtechniek met moderne draadloze besturing en een hoge functiedichtheid. De helderheid blijft na het uitschakelen opgeslagen, ook na een stroomuitval blijven schakelstatus en dimwaarde bewaard. Instelbare minimale helderheid, aanpasbare dimsnelheid en functies zoals sluimerlicht, lichtwekker en lichtscènes maken het apparaat tot een sterke keuze voor veeleisende verlichtingssystemen.

Producthighlights voordelen

• 2-kanaals PWM-dimming: Gescheiden regeling voor warmwit en koudwit bij Tunable-White-leds.
• Breed spanningsbereik: Geschikt voor ledsystemen met 12 tot 36 V DC.
• Hoge kanaalbelasting: Elk kanaal kan met maximaal 4 A worden gebruikt.
• Fijne afstelling: Minimale helderheid en dimtempo zijn direct instelbaar.
• Memory-functie: Het laatste helderheidsniveau blijft bij het uitschakelen behouden.
• Gedrag na stroomuitval: Schakelstand en dimwaarde worden opgeslagen.
• Sluimer- en lichtwekkerfunctie: Meer comfort bij huiselijke en tijdgestuurde lichtideeën.
• Lichtscènes bestuurbaar: Bediening via pc of per draadloze drukknop mogelijk.
• Bidirectionele draadloze communicatie: Toestanden en centrale commando’s kunnen worden bevestigd.
• Versleutelde draadloze communicatie: Meer bescherming bij de draadloze aansturing.
• Repeaterfunctie inschakelbaar: Praktisch bij grotere draadloze afstanden.
• Laag stand-by-verlies: Slechts 0,3 tot 0,5 W in stand-bymodus.
• Veilige werking: Met elektronische overbelastingsbeveiliging en uitschakeling bij overtemperatuur.
• Flexibele montage: Geschikt voor inbouw in systeemplafonds, armaturen en verdekte zones.
• Met trekontlasting: Vergemakkelijkt een nette en praktijkgerichte installatie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Model	FWWKW71L
Artikelnummer fabrikant	30200837
EAN	4010312318928
Catalogus	Draadloze ontvanger
Producttype	Draadloze actuator PWM-dimschakelaar voor LED
Kanalen	2
Lichtkleuren	warmwit / koudwit
Bedrijfsspanning	12-36 V DC
Max. stroom per kanaal	4 A
Uitgangen parallel schakelbaar	nee
Ingang	telkens twee klemmen voor + en –
Uitgang	één klem voor +, telkens twee klemmen voor kanaal 1 en kanaal 2
Kanaaltoewijzing	Kanaal 1 warmwit, kanaal 2 koudwit
Instelbaar	minimale helderheid, dimsnelheid
Draadloze kenmerken	versleuteld, bidirectioneel, repeater inschakelbaar
Comfortfuncties	sluimerfunctie, lichtwekker, lichtscènes
Geheugenfunctie	Memory voor helderheid en schakelstand
Beschermingsfuncties	overbelastingsbeveiliging, uitschakeling bij overtemperatuur
Stand-by-verlies	0,3-0,5 W
Draadloze frequentie	868,3 MHz
Zendervermogen	max. 10 mW
Beschermingsgraad	IP20
Omgeving bij montage	-20 °C tot +50 °C
Opslagtemperatuur	-25 °C tot +70 °C
Relatieve luchtvochtigheid	jaargemiddelde < 75 %
Afmetingen	252 x 46 x 31 mm
Montage-instructie	bijv. in systeemplafonds en armaturen
Bijzonderheid	met kabel-trekontlasting

Intelligente functies, toepassingsvoordelen en zinvolle alternatieven voor de Eltako FWWKW71L

In de praktijk scoort de draadloze actuator vooral daar waar warmwit en koudwit licht fijn gemengd en comfortabel geregeld moeten worden. Dat is ideaal voor woonverlichting, Human-Centric-Light-achtige concepten, armaturen met variabele wittemperatuur of lichtzones in projecten. De twee kanalen zijn duidelijk ontworpen voor de beide wittinten. Daardoor lukt een zuivere afstemming van lichtkleur en helderheid, zonder te hoeven uitwijken naar extern extra modules.

Ten opzichte van eenvoudige 1-kanaals led-dimmers van de fabrikant ligt het belangrijkste voordeel in de regeling van warmwit en koudwit met slechts één actuator. Terwijl klassieke PWM-dimmers meestal alleen de helderheid van één enkele ledkring regelen, is dit model ontworpen voor dynamisch wit licht. Dat maakt het de betere keuze voor ledstrips en armaturen met Tunable-White-functie. Bovendien biedt het apparaat functionele mogelijkheden zoals sluimerbedrijf, lichtwekker en scenebesturing, die bij eenvoudigere dimactoren vaak niet in deze diepgang aanwezig zijn.

Binnen het Eltako-assortiment is dit model vooral zinvol wanneer draadloze besturing, status-terugmelding en een aanpasbare witlichtregeling gevraagd zijn. Pure schakelactoren van de fabrikant zijn eerder geschikt voor aan/uit-taken. 1-kanaals dimactoren zijn gepast wanneer slechts één ledkring moet worden gedimd. De FWWKW71L is daarentegen de gerichte oplossing voor twee witkanalen met comfortabele lichtregeling.

Als vergelijkbare producten van ander bekende fabrikanten komen, afhankelijk van het systeemconcept, bijvoorbeeld Tunable-White-controllers van Sunricher, Mean Well of ISOLED in aanmerking. Dergelijke apparaten zijn vaak sterk gericht op ledregeling via draadloos, DALI of 0-10-V, maar verschillen meestal in draadloze standaard, bedieningslogica en systeemcompatibiliteit. Wie al binnen de draadloze Eltako-omgeving werkt, profiteert bij de FWWKW71L van de passende integratie in bestaande sensoren en besturingsstructuren. In gemengde verlichtingssystemen moet vóór de keuze steeds worden gecontroleerd of draadloze standaard, spanningsbereik en kanaalprincipe bij het project passen.

Toepassingsgebieden en praktijkgerichte lichtconcepten

• Woonruimtes: Voor harmonieuze lichtkleuren van warm avondlicht tot helderdere daglichttoon.
• Armatuurbouw: Goed geschikt voor armaturen met gescheiden kanalen voor warmwit en koudwit.
• Systeemplafonds: Praktisch bij verdekte montage in verlaagde plafonds.
• Projectverlichting: Geschikt voor kantoren, recepties, gangen of vergaderzones.
• Smart-home-verlichting: Zinvol voor draadloze besturing met scènes, sensoren en centrale commando’s.
• Slaap- en rustruimtes: Met lichtwekker en sluimerfunctie voor zachte lichtverlopen.

De draadloze actuator is geschikt voor gebruikers die een compacte, veilige en veelzijdige regeling van Tunable-White-leds zoeken met draadloos comfort en een grote functierijkdom.

Meerwaarde voor bediening, sensortechniek en de flexibele lichtscène

Daarnaast biedt de actuator een zeer flexibele integratie in moderne lichtregelingen. De bovenste draaischakelaar dient voor het inleren, de middelste regelaar legt de minimale helderheid vast en de onderste regelaar bepaalt de dimsnelheid. Zo kan het gedrag van het licht direct aan de inbouwsituatie en de gewenste gebruikerservaring worden aangepast.

Drukknoppen kunnen als richtingdrukknop of als universele drukknop worden ingeleerd. Als richtingdrukknop is aan de ene zijde het inschakelen en opdimmen mogelijk, aan de ander zijde het uitschakelen en afdimmen. Een dubbelklik aan de inschakelzijde start het automatisch opdimmen tot volledige helderheid. Een dubbelklik aan de uitschakelzijde activeert de sluimerfunctie. Bij de universele drukknop gebeurt de richtingswisseling door de drukknop kort los te laten.

Draadloze bewegings-helderheidssensoren kunnen als master of slave worden geïntegreerd. Draadloze helderheidssensoren kunnen afhankelijk van de helderheid worden gebruikt om uit te schakelen of als schemerschakelaar. Dat vergroot de toepassing aanzienlijk, bijvoorbeeld voor aanwezigheidsafhankelijk licht, automatisch aanpassing aan omgevingslicht of comfortabele scenebesturing in woon- en projectomgevingen.

Bij actieve bidirectionele draadloze communicatie worden toestandsveranderingen en centrale besturingscommando’s draadloos bevestigd. Daardoor is een betrouwbare terugmelding in het systeem mogelijk. De led op het apparaat begeleidt het inleerproces en toont commando’s tijdens het gebruik door kort op te lichten. Voor veeleisende scènes kunnen op de pc lichtbeelden en processen comfortabel worden beheerd. Dat creëert echte meerwaarde voor slimme en fijn afgestemde led-verlichtingsoplossingen.
