Description

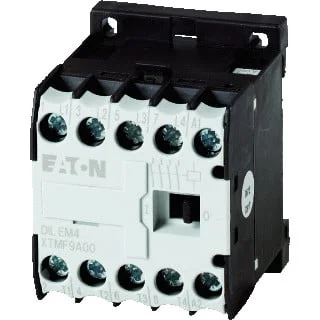

Aanvullende informatieMagneetschakelaar, Toepassing: Mini-hulprelais voor motoren en ohmse belastingen, Magneetschakelaars DILEM, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Aansluittechniek: Schroefklemmen, polen: 4-polig, nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 9 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom, 3-polig, 50 – 60 Hz open bij 40 °C: Ith =Ie= 22 A, in kast: Ith= 16 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom 1-polig open: Ith= 60 A, in kast: Ith= 50 A, max. nom. vermogen draaistroommotoren 50 – 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. nom. vermogen draaistroommotoren 50 – 60 Hz AC-4 220 V230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V690 V: P= 3 kW, Toepasbaar voor: DILEM, DILE, Stroomtype AC/DC: wisselstroombekrachtiging
| Klasse | Magneetschakelaar |
| Merk | Eaton |
| Serie | DILEM |
| Breedte | 45 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC |
| Modulaire uitvoering (voor railmontage) | Nee |
| Diepte | 52 mm |
| Hoogte | 58 mm |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 22 A |
| Aantal hoofdcontacten als maakcontact | 4 |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 6.6 A |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Nom. vermogen bij AC-4, 400 V | 3 kW |
| Nom. vermogen NEMA | 3.7 kW |
| Nom. stuurspanning bij AC 50 Hz | 48 – 48 V |
| Bedrijfsspanning bij AC 50 Hz | 24 – 690 V |
| Bedrijfsspanning bij AC 60 Hz | 24 – 690 V |
| Categorieën | Signaalapparaten |
