Description

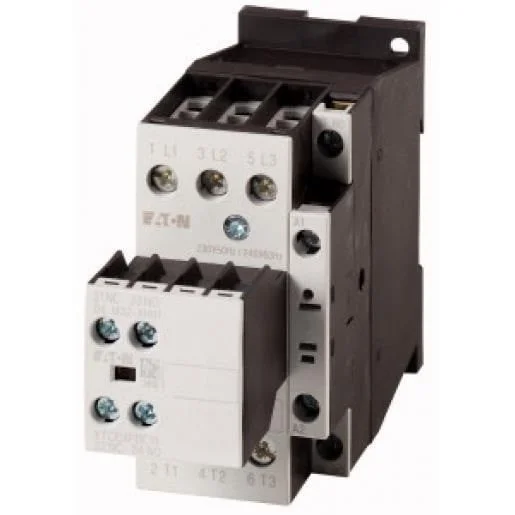

Aanvullende informatieMagneetschakelaar, Toepassing: Magneetschakelaar voor motoren, Complete apparatuur tot 170 A, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Aansluittechniek: Schroefklemmen, Aanwijzingen: Geschikt ook voor motoren uit de efficiencyklasse IE3., IE3-apparaten zijn met het logo op de verpakking gemarkeerd., nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 18 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom, 3-polig, 50 – 60 Hz open bij 40 °C: Ith =Ie= 40 A, in kast: Ith= 32 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom 1-polig open: Ith= 88 A, in kast: Ith= 80 A, max. nom. vermogen draaistroommotoren 50 – 60 Hz AC-3 220 V230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V690 V: P= 11 kW, max. nom. vermogen draaistroommotoren 50 – 60 Hz AC-4 220 V230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V690 V: P= 6.5 kW, Contacten M = maakcontact: 2 M, Contacten V = verbreekcontact: 1 V, Aanwijzingen: Contactbezetting conform EN 50012., Geïntegreerd dempelement in de aanstuurelektronica, met Spiegel-contact., Stroomtype AC/DC: gelijkstroombekrachtiging
