Energiemodule 3F, 16/20A – Energiebeheer voor KNX-domotica EM/S3.16.1 – ABB – 2CDG110148R0011 – 4016779877060:

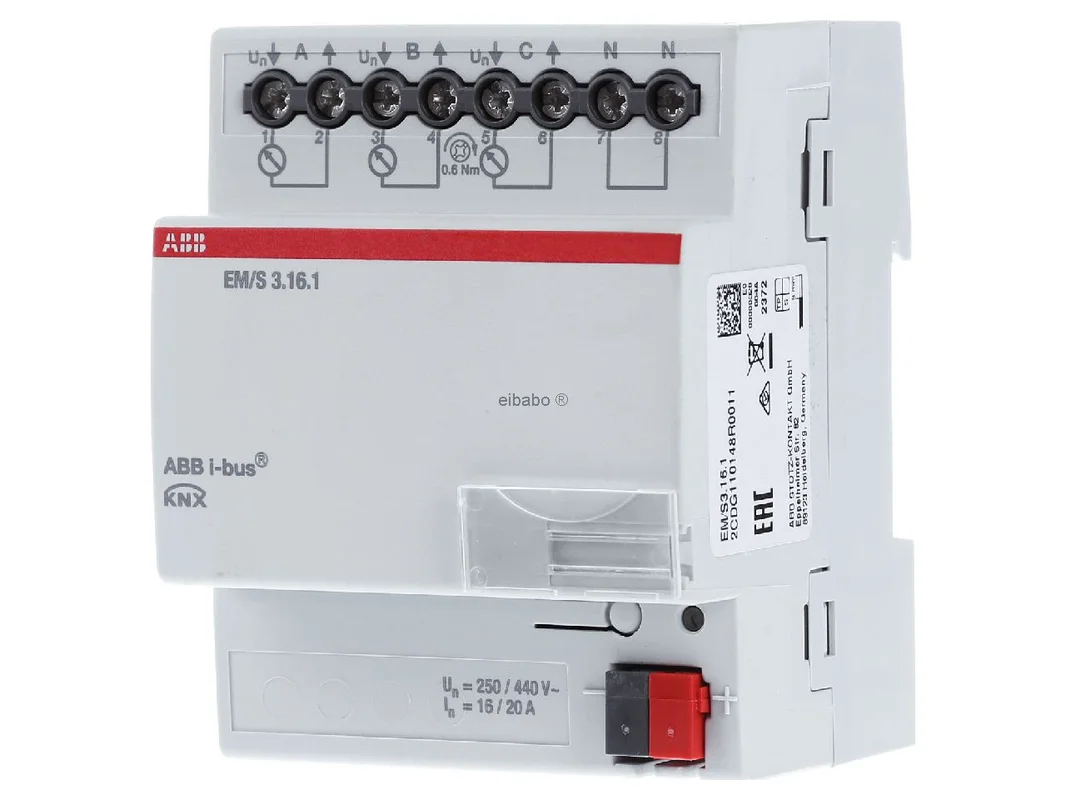

De ABB KNX energiemodule 3-voudige modulaire inbouw energieverbruiksmeting eindgroep EM/S3.16.1 is een krachtige oplossing voor modern energiebeheer in de verdeler. Het apparaat registreert het energieverbruik van drie eindgroepen nauwkeurig en stelt de meetwaarden via ABB i-bus KNX beschikbaar voor visualisatie, analyse en automatisering. Zo kunnen verbruiken transparant worden gemaakt, belastingen gericht worden beoordeeld en elektrische kengetallen direct in de KNX installatie worden geïntegreerd.

Nauwkeurige energiemonitoring en duidelijke lasttransparantie met de ABB KNX energiemodule 3-voudige modulaire inbouw energieverbruiksmeting eindgroep EM/S3.16.1

Er worden niet alleen energie en actief vermogen geregistreerd, maar ook belangrijke elektrische grootheden zoals stroom, spanning en frequentie. Daarnaast zijn er verdere meetwaarden beschikbaar voor een onderbouwde beoordeling van de stroomkring. Via vrij te gebruiken drempelwaarden kunnen toestanden worden bewaakt en meldingen in het KNX systeem worden verwerkt. Dit vergemakkelijkt de lastanalyse, verhoogt de bedrijfstransparantie en vormt de basis voor efficiënt lastmanagement in woningbouw en utiliteitsbouw.

Producthighlights voordelen

• 3-voudige energiemonitoring: Ideaal voor de gescheiden evaluatie van drie eindgroepen in een compacte REG-oplossing.
• KNX-integratie: Meetwaarden worden direct via ABB i-bus KNX beschikbaar gesteld voor logica, visualisatie en trendweergave.
• Uitgebreide meetgrootheden: Registreert energieverbruik, actief vermogen, stroom, spanning en frequentie per kanaal.
• Uitgebreide analyse: Ook schijnbaar vermogen, vermogensfactor en crestfactor ondersteunen de nauwkeurige toestandsbeoordeling.
• Drempelwaardebewaking: Grenswaarden helpen bij alarmering, statusmelding en gerichte evaluatie in het gebouw.
• Piekbelastingen beperken: Een eenvoudige lastregeling helpt om piekbelastingen vroegtijdig te herkennen en te verminderen.
• ETS-parameterisering: De configuratie gebeurt praktisch in ETS en kan netjes in KNX-projecten worden geïntegreerd.
• DIN-railmontage: Ontworpen voor modulaire inbouw in de verdeler met directe koppeling aan de eindgroep.
• Hoge transparantie: Verbruiksgegevens van afzonderlijke verbruikers of stroomkringen worden zichtbaar en analyseerbaar.
• Meer efficiëntie: De database ondersteunt energiebesparing, lastoptimalisatie en een betere bedrijfsvoering.

Intelligente meetwaarden voor actief energiebeheer

• Verbruiksmonitoring: Stroomkringen voor keuken, klimaat of server kunnen afzonderlijk worden geobserveerd en beoordeeld.
• ladenanalyse: Hoge vermogensopname wordt vroegtijdig herkend, voordat onnodige pieken ontstaan.
• Grenswaardemelding: Bij over- of onderschrijding van gedefinieerde waarden kan het KNX systeem gericht reageren.
• Visualisatie: Meetgegevens kunnen in panels of beheersystemen duidelijk en begrijpelijk worden weergegeven.
• Energieoptimalisatie: Doorlopende gegevens helpen om verbruikers in de tijd beter te sturen en lasten te verdelen.
• Gebouwanalyse: Trends en afwijkingen in de eindgroep worden sneller zichtbaar dan bij grove sommetingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX energiemodule 3-voudige modulaire inbouw energieverbruiksmeting eindgroep EM/S3.16.1
EAN	4016779877060
Fabrikant	ABB
Catalogus	Energiebeheer
Bestelnummer	2CDG110148R0011
Producttype	Energie-module, 3-voudig, REG
Bussysteem	KNX TP
Montagewijze	DIN-rail, modulaire inbouw
Aantal kanalen	3
Meetgrootheden	Energieverbruik, actief vermogen, stroom, spanning, frequentie
Overige meetwaarden	Schijnbaar vermogen, vermogensfactor, crestfactor
Busspanning	21 tot 30 V DC
Stroomopname via bus	< 12 mA
Vermogensopname via bus	max. 250 mW
Vermogensopname net	ca. 0,7 W
Spanningsbereik	110 tot 230 V AC
Meetbereik stroom	0,025 tot 20 A AC
Meetbereik actief vermogen	5,7 tot 4600 W bij 230 V
Beschermingsgraad	IP20
Beschermingsklasse	II in ingebouwde toestand
Bediening	Toets en LED voor fysiek adres
Parameterisering	via ETS

Efficiënte KNX-lastbewaking voor drie eindgroepen

De energiemodule is overal geschikt waar verbruikswaarden niet alleen geregistreerd, maar ook actief in de gebouwautomatisering moeten worden geïntegreerd. Het apparaat is bijzonder sterk in de transparante bewaking van afzonderlijke stroomkringen voor grote verbruikers, technische installaties of duidelijk gedefinieerde zones. Door de combinatie van nauwkeurige meting en KNX-communicatie ontstaat een betrouwbare basis voor energierapporten, alarmen, visualisaties en eenvoudige strategieën voor lastbegrenzing.

In het dagelijks gebruik profiteren planners en exploitanten van een duidelijk zicht op reële lastverlopen. Dat helpt bij de beoordeling van continue belastingen, bij het opsporen van onnodig verbruik en bij de fijnafstemming van automatiseringsregels. Juist in wooncomplexen, kleine commerciële eenheden en technisch netjes opgebouwde onderverdelingen kan zo zonder veel extra inspanning meer efficiëntie worden bereikt.

• Drie gescheiden meetkanalen voor een duidelijke toewijzing van afzonderlijke eindgroepen.
• Directe KNX-koppeling voor visualisatie, melding, logica en centrale evaluatie.
• Drempelwaarden voor stroom, spanning, actief vermogen en frequentie ondersteunen de toestandscontrole.
• Eenvoudige lastregeling helpt om pieken te beperken en kritieke toestanden eerder te herkennen.
• Zeer geschikt voor technische ruimtes, onderverdelingen, kantoorruimtes en energiegerichte woonprojecten.
• Nauwkeurige gegevens per kanaal vergemakkelijken verbruikstransparantie in plaats van louter somwaarden.

Binnen de ABB KNX-familie is de EM/S3.16.1 duidelijk gepositioneerd als meetapparaat voor drie eindgroepen. Het concentreert zich op de nauwkeurige registratie van elektrische waarden en het beschikbaar stellen van deze gegevens op de bus. Daarmee is het ideaal wanneer stroomkringen moeten worden geobserveerd, beoordeeld en in logica’s moeten worden gebruikt, zonder dat schakel functies op het apparaat zelf op de voorgrond staan.

Een nauw verwant ABB-product is de energieactor SE/S3.16.1. Deze biedt naast de meetfuncties ook schakelactor-eigenschappen. Wie dus niet alleen wil meten, maar aangesloten lasten direct wil schakelen en als onderdeel van een lastafwerpstrategie wil aansturen, kiest eerder voor de SE/S3.16.1. Voor pure energiemonitoring met focus op transparantie en analyse is de EM/S3.16.1 meestal de passender en duidelijkere keuze.

De energiemodule wordt vooral ingezet wanneer meetgegevens centraal staan. Typische toepassingen zijn de verbruiksmeting van afzonderlijke stroomkringen, het activeren van meldingen bij grenswaardeoverschrijding en het doorgeven van livewaarden aan visualisatie of energiebeheer. Daarentegen is een energieactor uit dezelfde serie beter geschikt voor toepassingen waarbij verbruikers daarnaast actief moeten worden geschakeld of automatisch moeten worden afgeworpen.

Voor projecten met louter hoofdteller-evaluatie of grove totaalanalyse zou een klassieke telleraanpak vaak voldoende zijn. De ABB-module laat daarentegen zijn kracht zien op het niveau van afzonderlijke eindgroepen, dus daar waar detailniveau voor optimalisatie, diagnose en automatisering echt telt.

In de KNX-omgeving zijn er ook bij andere merken oplossingen voor energiemonitoring in de verdeler. Apparaten van Hager, Schneider Electric of Gira kunnen afhankelijk van de uitvoering vergelijkbare taken op het gebied van meetwaardeoverdracht en lasttransparantie overnemen. Verschillen tonen zich vaak in de omvang van de applicatie, de weergavelogica in ETS, de kanaalstructuur en in de vraag of daarnaast ook schakel functies geïntegreerd zijn.

Bij de directe projectvergelijking is het belangrijk om te letten op KNX-datapunten, meetomvang per kanaal en de integratie in bestaande visualisatie. Het ABB-apparaat scoort vooral met de nauwe ABB i-bus KNX-integratie, de duidelijke afstemming op eindgroepen en de combinatie van meetwaarden, grenswaardelogica en eenvoudige lastregeling. Bij producten van andere fabrikanten moet vooral worden nagegaan hoe gedetailleerd waarden zoals vermogensfactor of andere elektrische kengetallen beschikbaar worden gesteld en hoe comfortabel deze in ETS kunnen worden gebruikt.

In ETS is het aan te raden om de drie kanalen eerst duidelijk naar lasttype te benoemen, bijvoorbeeld „Keuken“, „Klimaat“ en „Algemene stopcontacten“. Zo blijven groepsadressen, visualisatie en diagnose ook in grotere projecten overzichtelijk. Voor elk kanaal moeten meetwaarden zoals stroom, actief vermogen en energie netjes gescheiden op logische groepsadressen worden geplaatst. Dat vergemakkelijkt trendweergave, alarmering en latere uitbreidingen.

Praktisch is het om voor actief vermogen en stroom eigen drempelwaarden te definiëren. Voorbeeld: Overschrijdt een klimaattoestel een vastgelegde vermogenswaarde gedurende een bepaalde periode, dan kan een melding naar een paneel worden gestuurd of een ventilatiestand worden aangepast. Een ander voorbeeld is de herkenning van continue belastingen op kantoor: blijft ’s nachts op een stroomkring een onverwacht hoge basislast bestaan, dan kan ETS een waarschuwing naar visualisatie of management sturen.

Voor lastpieken loont een eenvoudige prioritering. Niet-kritieke verbruikers kunnen via KNX-logica ondergeschikt worden behandeld, terwijl belangrijke stroomkringen actief blijven. Zinvol is ook het cyclisch verzenden van relevante meetwaarden alleen daar waar ze echt nodig zijn. Dat vermindert de busbelasting en houdt de visualisatie toch actueel. Bij terugkerende kanaalstructuren bespaart het kopiëren van parameters in ETS merkbaar tijd en zorgt het voor een uniforme projectering.

Wie stroomkringen niet alleen wil voeden, maar echt wil begrijpen en optimaliseren, kiest voor een nauwkeurige meetoplossing in het KNX-systeem. De EM/S3.16.1 levert daarvoor de passende basis: duidelijke verbruiksgegevens, belangrijke elektrische kengetallen en bruikbare informatie voor automatisering, visualisatie en analyse. Zo wordt van een eindgroep een actief bewaakt deel van moderne gebouwtechniek.

Met deze ABB-oplossing creëert u transparantie in de verdeler, herkent u lastpieken eerder en verbetert u de energetische sturing van uw project. Dat is professioneel energiebeheer met echte praktische meerwaarde voor woningbouw, utiliteit en veeleisende KNX-installaties.
