Description

ESB installatie magneetschakelaars – Installatie contactor ESB20-11N-06 – ABB – 1SBE121111R0611 – 3471523007499:

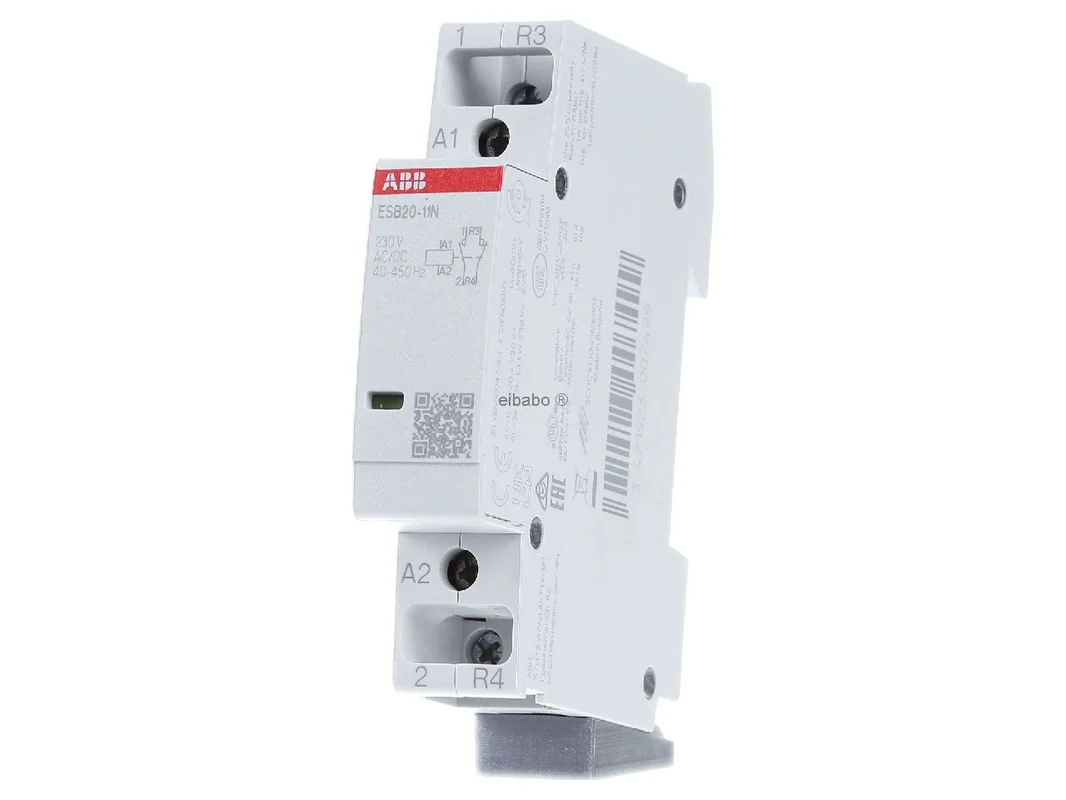

De ABB installatiecontactor ESB20-11N-06 is een compacte en stille oplossing voor het veilig schakelen van 1-fasige belastingen tot 20 A. Met 2 polen, 1 maakcontact, 1 verbreekcontact en een stuurspanning van 230 V AC/DC is het apparaat ideaal voor verwarming, warm water, verlichting, ventilatie evenals pompen en ander aandrijvingen in verdelerinstallaties.

Efficiënt schakelen in de verdeler met de ABB installatiecontactor

Het model ESB20-11N-06 combineert een slanke bouwvorm met een hoge praktisch toepasbaarheid. De laag bouwbreedte van slechts 18 mm bespaart ruimte op de DIN-rail en maakt een dichte plaatsing zonder tussenruimte mogelijk. Dankzij geïntegreerde spoelbeschakeling werkt de installatiecontactor met AC- en DC-stuurspanning. Dat zorgt voor bromvrije werking, stil schakelen en een betrouwbare functie in woningbouw, utiliteitsbouw en in veel commerciële installaties.

Producthighlights voordelen

• 2-polige uitvoering: Geschikt voor het schakelen van 1-fasige belastingen in veel standaardtoepassingen.
• 1 maakcontact en 1 verbreekcontact: Biedt een praktijkgerichte contactbezetting voor flexibele schakeltaken.
• 20 A schakelvermogen: Geschikt voor typische belastingen zoals verwarming, boiler, licht of kleiner aandrijvingen.
• 230 V AC/DC stuurspanning: Hoge veelzijdigheid bij de integratie in bestaande besturingen.
• Bromvrij en stil: Zeer aangenaam voor gebruik in woongebouwen en gevoelige omgevingen.
• Ruimtebesparende breedte van 18 mm: Ideaal voor compacte verdelers en moderne installaties.
• Rijmontage zonder tussenruimte: Ondersteunt een nette en efficiënte benutting van de inbouwruimte.
• Voor DIN-rail: Snelle montage in het verdeelveld en in installatiesystemen.
• Installatieontwerp volgens EN 61095: Bijzonder geschikt voor gebruik in gebouwinstallaties.
• Geschikt voor accessoires: Een links aanbouwbaar hulpcontact breidt de toepassingsmogelijkheden uit.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Productnaam	Installatiecontactor ESB20-11N-06
Artikelnummer fabrikant	1SBE121111R0611
EAN	3471523007499
Catalogus	Installatiecontactor REG
Producttype	Installatiecontactor
Aantal polen	2-polig
Contactbezetting	1 maakcontact, 1 verbreekcontact
Nominale stroom	20 A
Stuurspanning	230 V AC/DC
Uitvoering	Installatiecontactor voor DIN-rail
Bouwbreedte	18 mm
Inbouwdiepte	ca. 58 mm
Aansluittype	Schroefklemmen
Werking	bromvrij en stil
Beschermingsgraad	IP20
Norm	EN 61095
Toepassingsgebied	Verdelerinstallatie in woningbouw, utiliteitsbouw en commercie

Voordelen in gebruik, passende ABB-varianten en zinvolle alternatieven

In de praktijk overtuigt het apparaat door zijn rustige werking, laag breedte en flexibele besturing met AC of DC. Juist in onderverdelingen, verdelers per verdieping en technische velden is dat een duidelijk voordeel. Waar vaak geschakeld wordt of waar een laag geluidsniveau belangrijk is, komt deze serie volledig tot haar recht. Typisch toepassingen zijn elektrisch verwarmingstoestellen, warmwaterbereiders, verlichting, ventilatie, pompen en ander 1-fasige aandrijvingen.

• Meer rust tijdens bedrijf: De geïntegreerde spoelbeschakeling verminderd bromgeluiden aanzienlijk.
• Meer flexibiliteit: Eén stuurspanning voor AC en DC vereenvoudigt planning en vervanging.
• Meer ruimte in de verdeler: De compacte modulebreedte is ideaal bij beperkte inbouwruimte.
• Meer aanpasbaarheid: Het links aanbouwbare hulpcontact breidt meld- en stuurfuncties uit.

Binnen de ABB ESB20..N-serie is dit model vooral zinvol wanneer naast een maakcontact ook een verbreekcontact nodig is. Varianten zoals ESB20-20N-06 zijn geschikt wanneer twee maakcontacten gevraagd zijn, bijvoorbeeld voor zuivere inschakeltaken. modellen met een ander contactbezetting, bijvoorbeeld 0 maakcontacten en 2 verbreekcontacten, zijn eerder bedoeld voor speciale uitschakel- of meldconcepten. De keuze van de contactvorm richt zich daarom direct naar de logica van de installatie en het gewenste schakelschema.

Vergeleken met vergelijkbare installatiecontactors van ander fabrikanten, bijvoorbeeld uit de series van Siemens, Hager of Eaton, biedt de ABB ESB20..N-serie vooral de combinatie van smalle bouwvorm, stille werking en een voor AC/DC geschikte spoel. Afhankelijk van het product van een ander fabrikant kunnen de positie van de klemmen, de contactindeling, het accessoiresysteem en het geluidsgedrag verschillen. Bij vervanging of retrofit moet daarom altijd worden gelet op schakelschema, stuurspanning, inbouwdiepte en compatibiliteit van accessoires.

Toepassingen voor gebouwen, techniek en moderne verdelers

• Verwarmingstechniek: Voor elektrisch verwarmingsbelastingen en geregelde warmtetoepassingen.
• Warm water: Geschikt voor boilers en warmwaterbereiders in woningen en objecten.
• Verlichting: Voor lichtbesturingen in gang, trappenhuis of technische ruimte.
• Ventilatie: Voor het schakelen van ventilatoren en klein ventilatiesystemen.
• Pompen: Geschikt voor pompaandrijvingen in gebouwtechniek en voorzieningen.
• Verdelerinstallatie: Ideaal voor compacte onderverdelingen en rijinbouwapparaten.

Compacte techniek voor stil schakelen en flexibele besturing

De ESB20..N-serie is ontwikkeld voor het schakelen van 1-fasige belastingen tot 20 A en is verkrijgbaar in meerdere contactbezettingen evenals met verschillende spoelspanningen. De apparaten hebben een installatieontwerp voor normconforme inbouw in de verdeler en voldoen onder ander aan de huishoudnorm EN 61095. Daardoor zijn ze zeer geschikt voor toepassingen in woongebouwen en vergelijkbare installaties.

Een belangrijke meerwaarde ligt in de geïntegreerde spoelbeschakeling. Deze maakt werking met AC- en DC-stuurspanning mogelijk en ondersteunt tegelijk een geluidsarme schakelhandeling. Bovendien kunnen de contactors zonder tussenruimte direct naast elkaar worden gemonteerd. Dat bespaart ruimte en zorgt voor een overzichtelijk schakelkastbeeld. Wanneer extra meld- of hulpcontacten nodig zijn, kan het systeem gericht worden uitgebreid met een links aanbouwbaar hulpcontact.

De ABB installatiecontactor ESB20-11N-06 is daarmee een sterke keuze voor iedereen die op zoek is naar een stille, ruimtebesparende en veelzijdige schakeloplossing voor moderne gebouwinstallaties.
