Description

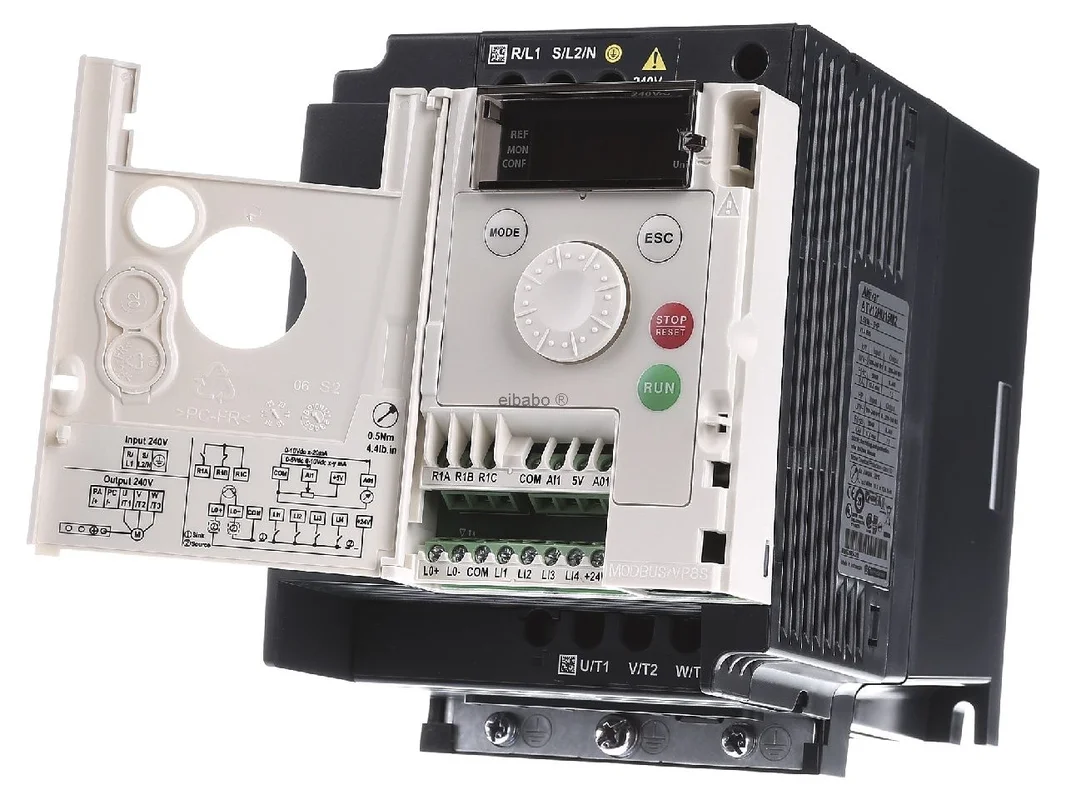

Frequentieomvormer 1-fase 1.5kW 230V IP20 ATV12HU15M2 – Schneider Electric – 3606480071096:

De Schneider Electric frequentieregelaar ATV12HU15M2 is een compacte oplossing voor nauwkeurige motorregeling in kleine tot middelgrote machines. Het apparaat werkt met 1-fasige voeding van 200 tot 240 V AC en regelt 3-fasige motoren tot 1,5 kW betrouwbaar, efficiënt en praktijkgericht. Dankzij Plug Drive, geïntegreerd EMC-filter en robuuste constructie is de regelaar ideaal voor eenvoudige industriële installaties, transporttechniek, ventilatoren, pompen en vele andere standaardtoepassingen.

Efficiënte motorregeling voor compacte machines en schakelkasten

De Altivar-12-serie is ontwikkeld voor een snelle inbedrijfstelling en eenvoudig gebruik in de machinebouw. De frequentieregelaar overtuigt met een compacte vorm, geïntegreerde functies en een gebruiksvriendelijke parametrering. Fabrieksinstellingen vergemakkelijken de start, terwijl de toerentalvariabele regeling de motorwerking aanpast aan de werkelijke behoefte. Dat verlaagt piekbelastingen, verbetert het proces en ondersteunt een economische werking van de installatie.

Producthighlights voordelen

• 1,5 kW motorvermogen: Geschikt voor veel aandrijftaken in eenvoudige machines.
• 1-fasige voeding: Werking op 200 tot 240 V AC bij 50/60 Hz.
• 3-fasige motoruitgang: Geschikt voor de regeling van passende draaistroommotoren.
• Plug Drive: Snelle montage en vlotte inbedrijfstelling met weinig inspanning.
• Compacte bouwvorm: Zeer geschikt voor beperkte inbouwruimtes in de schakelkast.
• Met koellichaam: Solide warmteafvoer voor een stabiele continue werking.
• Geïntegreerd EMC-filter: Ondersteunt een schone en normconforme opbouw van de installatie.
• Fabrieksmatig vooraf ingesteld: Voor een snelle start zonder lang voorbereid werk.
• Modbus-communicatie: Praktisch voor integratie in gangbare automatiseringsconcepten.
• Tot 50 °C in continue werking: Hoge bestendigheid, ook in veeleisende omgevingen.
• Flexibele configuratie: Parametrering, back-up en overdracht via software en tools.
• Voor standaardaandrijvingen: Ideaal voor transporteurs, ventilatoren, pompen, mixers of automatische deuren.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Schneider Electric frequentieregelaar 1-fasig 1,5 kW 230 V AC IP20 motorregeling ATV12HU15M2
Artikelnummer fabrikant	ATV12HU15M2
EAN	3606480071096
Catalogus	Frequentieregelaars <= 1 kV
Productreeks	Altivar 12
Producttype	Frequentieregelaar
Uitvoering	met koellichaam
Voeding	1-fasig 200 tot 240 V AC
Netfrequentie	50/60 Hz
motorvermogen	1,5 kW
motorvermogen	2 hp
Uitgang	3-fasig 200 tot 240 V
Beschermingsgraad	IP20
EMC-filter	geïntegreerd
Ventilator	geïntegreerd
Communicatie	Modbus
Nominale stroom	17,8 A bij 200 V / 14,9 A bij 240 V
Nominale uitgangsstroom	7,5 A
Frequentiebereik	0,5 tot 400 Hz
Frequentieresolutie	0,1 Hz
Overbelastingsmoment	150 tot 170 % van het nominale motorkoppel
Montagepositie	verticaal, ±10°
Afmetingen	142 x 105 x 156,2 mm
Bedrijfstemperatuur	Continue werking tot 50 °C
Configuratie	SoMove, SoMove Mobile, Simple-Loader, Multi-Loader

Praktische voordelen, serievergelijking en alternatieven voor aandrijftaken

In het dagelijkse gebruik scoort het apparaat met eenvoudige installatie, duidelijke parametrering en hoge geschiktheid voor standaardmachines. Vooral zinvol is het gebruik in transportsystemen, ventilatoren, pompen, mixers, wasinstallaties, centrifuges of automatische deuren. De compacte bouwwijze vergemakkelijkt de integratie in kleine schakelkasten, terwijl de vooraf ingestelde parameters de start versnellen.

• Snelle projectstart: Voorgeconfigureerde basisinstellingen besparen tijd bij montage en inbedrijfstelling.
• Goede bedienbaarheid: Parameters kunnen lokaal of via software worden beheerd en opgeslagen.
• Hoge praktijkgerichtheid: Bijzonder geschikt voor eenvoudige machines met duidelijke belastingsprofielen.
• Onderhoudsvriendelijk: Opgeslagen configuraties vergemakkelijken service en vervanging.

Vergeleken met soortgelijke apparaten uit de Schneider-Electric-familie is de Altivar-12-serie duidelijk gericht op compacte standaardtoepassingen. Ten opzichte van modellen uit de Altivar-320-serie biedt zij een eenvoudiger functioneel kader en is zij ideaal wanneer geen complexe regeling, geen uitgebreide safety-functie en geen brede veldbusdiversiteit nodig zijn. Vergeleken met de Altivar-312-serie is zij sterker gericht op eenvoudige machines en een snelle implementatie in compact formaat.

Wie binnen de fabrikant meer functies voor veeleisende machines zoekt, kiest vaak voor Altivar 320. Daar ligt de focus meestal op meer communicatieopties, meer functionaliteit en een sterkere integratie in moderne automatiseringsoplossingen. Voor eenvoudige transporteurs, ventilatoren of pompen is Altivar 12 daarentegen vaak de economischere en duidelijkere keuze.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld de Siemens SINAMICS V20, de Danfoss VLT Micro Drive FC 51 en de ABB ACS150. De SINAMICS V20 is sterk gericht op eenvoudige toerentalregeling en een brede machinebasis. De Danfoss FC 51 staat bekend om robuuste standaardtoepassingen en is vaak te vinden in HVAC- of transporttechniek. De ABB ACS150 scoort met een compacte uitvoering en eenvoudige bedieningslogica. Bij selectie en compatibiliteit moeten netvorm, motortype, besturingsconcept en inbouwsituatie altijd worden gecontroleerd.

Toepassingsgebieden en meerwaarde voor planning, inbedrijfstelling en service

Voor gebruikers met focus op snelle implementatie biedt de regelaar meerdere manieren voor configuratie en gegevensback-up. Instellingen kunnen worden geladen, bewerkt en opgeslagen, wat de reproduceerbaarheid in de machinebouw verbetert. Met SoMove en SoMove Mobile is flexibele parametrering mogelijk. Daar komen decentrale bedieningseenheden bij, evenals de tools Simple-Loader en Multi-Loader voor efficiënte serietoepassingen en servicegevallen.

Een bijzonder voordeel ligt in het eenvoudig overnemen van instellingen. Configuraties kunnen worden voorbereid, gearchiveerd en indien nodig naar andere apparaten worden overgedragen. Dat versnelt de inbedrijfstelling van vergelijkbare machines en vereenvoudigt onderhoudswerkzaamheden. Ook in spanningsloze toestand kan een configuratie via Multi-Loader in de regelaar worden geladen of opgeslagen. Dat is bijzonder nuttig bij service, vervanging en gestandaardiseerde machineconcepten.

De robuuste uitvoering voor moeilijke omgevingen met continue werking tot 50 °C maakt dit model tot een sterke keuze voor de industriële praktijk. Zo combineert de frequentieregelaar compacte bouwvorm, eenvoudige hantering en betrouwbare motorregeling in één economisch totaalconcept.
