Description

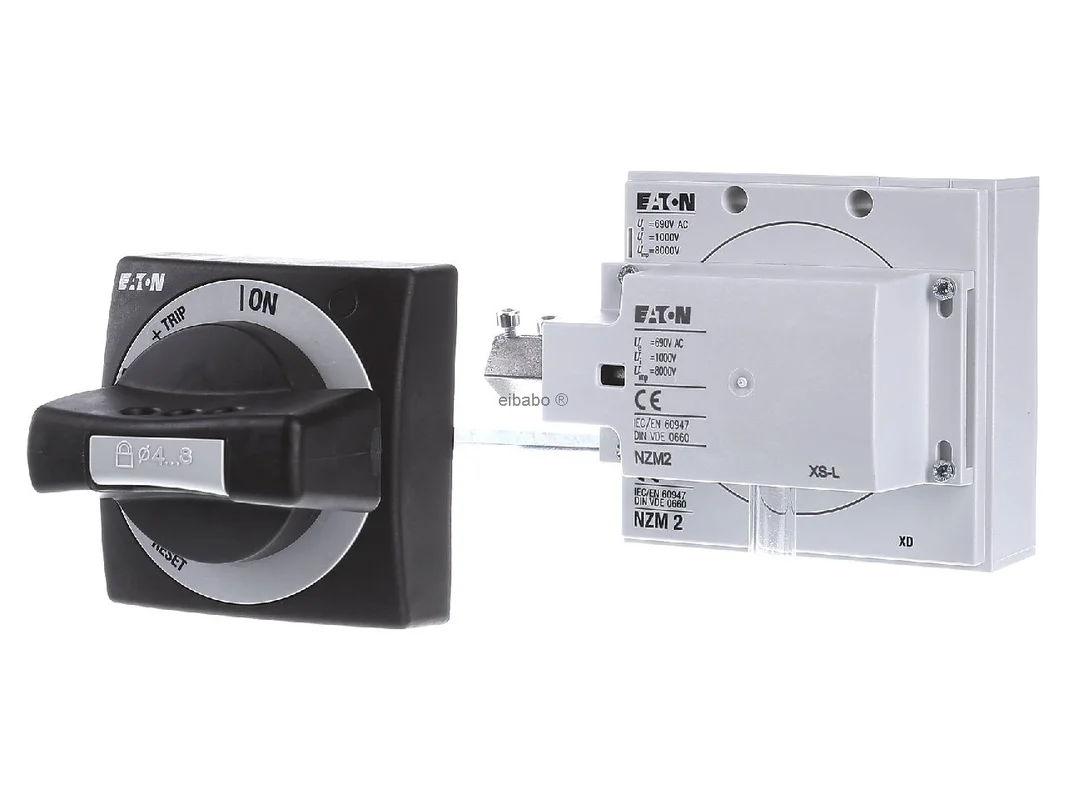

Hoofdschakelaar kit aan de linkerkant 3p. – Handgreep voor vermogensschakelaar zwart NZM2-XS-L – Eaton – 266642 – 4015082666422:

De Eaton hoofdschakelaarset zijdelings links 3-polig voor lastscheiders afsluitbaar IP66 NZM2-XS-L 266642 is een robuuste oplossing voor de veilige bediening van schakelapparaten aan de zijkant van de schakelkast. Het accessoire is ontworpen voor de NZM-serie vermogensschakelaars en is geschikt als hoofdschakelaarset voor veeleisende industriële toepassingen. De uitvoering met linkszijdige bediening, hoge beschermingsgraad IP66 en afsluitbare greepstand ondersteunt een veilige, normconforme en overzichtelijke installatiebediening.

Eaton hoofdschakelaarset zijdelings links 3-polig voor veilige schakelkastoplossingen

De hoofdschakelaarset is ontwikkeld voor gebruik op lastscheiders en passende apparaten van het NZM2-platform. Hij combineert een belastbare mechaniek met praktijkgerichte bediening en vergemakkelijkt de opbouw van moderne schakelinstallaties. Door de zijdelingse montage aan de linkerkant kan de schakelfunctie goed worden geïntegreerd in deur- en zijconcepten van schakelkasten. De combinatie van draaiaandrijving, deurkoppelingsdraaigreep en verlengas zorgt voor flexibele montage en betrouwbare krachtoverbrenging.

Producthighlights voordelen

• Hoge beschermingsgraad IP66: Zeer geschikt voor omgevingen met stof, vocht en verhoogde eisen aan de behuizingsbescherming.
• Afsluitbare greepstand: In stand 0 kan de greep met maximaal 3 hangsloten worden beveiligd.
• Linkszijdige bediening: Ideaal voor schakelkastconcepten met zijdelingse bedieningstoegang aan de linkerkant.
• Voor 3-polige toepassingen: Geschikt voor veel klassieke taken in energiedistributie en machinebouw.
• Modulaire opbouw: De montage wordt eenvoudig en flexibel dankzij functionele modules.
• Met verlengas: Vergemakkelijkt de aanpassing aan verschillende inbouwsituaties in de schakelkast.
• Deurkoppelingsdraaigreep met draaiaandrijving: Maakt een duidelijke, veilige en comfortabele bediening mogelijk.
• Waarschuwings- en markeringsoplossing: Een extern bord in het Duits en Engels ondersteunt een duidelijke installatieaanduiding.
• Wereldwijd inzetbaar: Geschikt voor internationale projecten dankzij gangbare normbasis en brede apparaatcompatibiliteit.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton hoofdschakelaarset zijdelings links 3-polig voor lastscheiders afsluitbaar IP66 NZM2-XS-L 266642
Artikelnummer fabrikant	266642
Modelcode	NZM2-XS-L
EAN	4015082666422
Catalogus	Handgreep schakelapparaat
Producttype	Hoofdschakelaarset
ETIM	EC000229 Handgreep voor schakelapparaat
Uitvoering	zijdelings links
Aantal polen	3-polig
Geschikt voor	ladenscheider en vermogensschakelaar
Compatibele reeksen	NZM2(-4), PN2(-4), N(S)2(-4)
Met verlengas	ja
Vergrendelbaar	ja
Type slot	Hangslot
Aantal hangsloten	maximaal 3
Beschermingsgraad	IP66
NEMA-type	4X, 12
Kleur	zwart/grijs
Montagetype	Schakelaar op montageplaat, bediening aan zijwand
Bedieningselement	Deurkoppelingsdraaigreep met draaiaandrijving
Normen	IEC 60947, UL 489, CSA-C22.2 No. 5-09
Goedkeuringen	CE, UL listed, CSA certified, RoHS-conform

Montage, toepassing en verschillen met verwante schakelgrepen

De hoofdschakelaarset is interessant voor installaties waarin een veilige externe bediening bij hoge beschermingsgraad vereist is. De bediening gebeurt aan de linkerkant van de schakelkast, terwijl het schakelapparaat op een montageplaat is gemonteerd. Dat is vooral zinvol wanneer het deurfront vrij moet blijven of de inbouwsituatie een zijdelings bedieningsvlak vereist.

• Praktisch voordeel: Goed geschikt voor industrie, machinebouw, energiedistributie en robuuste schakelinstallaties.
• Veilige werking: De vergrendelbare 0-stand helpt bij onderhoud, spanningsvrij schakelen en duidelijke vergrendelingsconcepten.
• Duidelijke markering: Het opklikbare waarschuwingsbord verbetert de zichtbaarheid en gebruikersgeleiding tijdens het gebruik.
• Flexibele planning: De modulaire bouwwijze vergemakkelijkt de integratie in verschillende behuizingsvormen.

In vergelijking met vergelijkbare Eaton-varianten met frontbediening of rechtszijdige bediening ligt het wezenlijke verschil in de inbouwrichting en het bedieningsconcept. Linker uitvoeringen zijn vooral geschikt voor schakelkasten met links georiënteerde toegankelijkheid. Frontgrepen zijn daarentegen vaak de eerste keuze bij klassieke deurbediening. Rechtszijdige modellen passen beter bij spiegelbeeldige layouts of wanneer kabelruimte en mechaniek dit vereisen.

Vergelijkbare producten van andere fabrikanten zijn, afhankelijk van de schakelaarserie, bijvoorbeeld Siemens draaiaandrijvingen voor vermogensschakelaars, Schneider Electric deurkoppelingsgrepen voor Compact NSX of ABB bedieningsgrepen voor Tmax-reeksen. De belangrijkste verschillen liggen meestal in de seriecompatibiliteit, de vorm van het koppelingssysteem, de inbouwpositie en de respectieve behuizings- of normconcepten. Een directe uitwisselbaarheid is in de regel alleen binnen het passende fabrikantplatform gegeven.

Meerwaarde voor planning, bescherming en markering in de schakelkast

Het accessoireprogramma van de NZM-serie vermogensschakelaars breidt de toepassing merkbaar uit en is ontworpen voor wereldwijd gebruik. De functionele modules ondersteunen een eenvoudige en flexibele montage. Tot de leveringsomvang van de functie behoren een deurkoppelingsdraaigreep met draaiaandrijving en een passende verlengas van de NZM-serie. Een extern aan te brengen waarschuwings- en markeringsbord in het Duits en Engels met zwart bliksemsymbool op gele achtergrond zorgt voor een goed herkenbare markering.

Voor installaties met een verhoogde behoefte aan aanraakbeveiliging aan de ingangszijde kan aanvullend een IP2X-vingerbeveiliging voor de railaansluiting zinvol zijn. Daarmee kan het veiligheidsniveau in het gebied van de voeding verder worden verbeterd. De standaarduitvoering in zwart en grijs oogt technisch helder en past bij veel industriële schakelkastontwerpen.

Toepassingsgebieden

• Schakelkastbouw: Voor zijdelingse bedieningsconcepten in industriële verdelingen.
• Machinebouw: Geschikt voor veilige scheidingspunten met vergrendelbare 0-stand.
• Energiedistributie: Geschikt voor hoofdschakelaartoepassingen in veeleisende omgevingen.
• Industriële installaties: Voordelig bij stof, spatwater en hoge belasting.
• Internationale projecten: OndersteEndoor gangbare normen en goedkeuringen.

Deze oplossing is ideaal voor gebruikers die een belastbare, afsluitbare en praktisch monteerbare hoofdschakelaarset met linkszijdige bediening en hoge beschermingsgraad zoeken.
