Description

Hulsbehuizing Han 10B-gg-M32 – Steek de behuizing in voor de connector van de industrie 19 30 010… – Harting – 5713140125360:

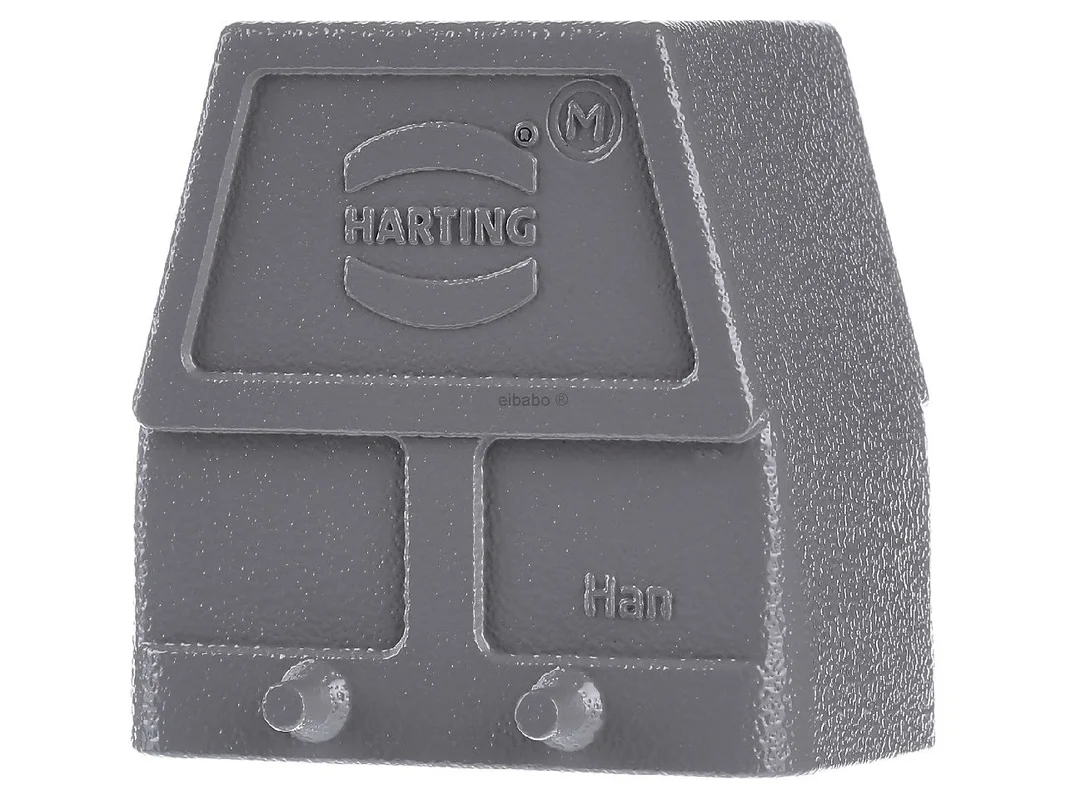

De HARTING aanbouwbehuizing 19 30 010 0427 is een robuuste kapbehuizing voor industriële connectoren van bouwgrootte 10 B. De hoge bouwvorm, de rechte kabelinvoer en de metrische schroefsluiting met 1x M32 maken het tot een doordachte oplossing voor machinebouw, installatiebouw en industriële energie- en signaaltechniek. De behuizing van aluminium persgietwerk is gepoedercoat en uitgevoerd in RAL 7037 stofgrijs. Zo combineert het mechanische stabiliteit met hoge geschiktheid voor dagelijks gebruik in industriële toepassingen.

Robuuste aanbouwbehuizing voor industriële connectoren met rechte kabeluitgang

De aanbouwbehuizing is geschikt voor toepassingen waarbij een veilige kabelinvoer van bovenaf, een stabiele vergrendeling en een bestendige metalen behuizing vereist zijn. De hoge bouwvorm biedt ruimte voor passende inzetstukken van grootte 10 B. Door de rechte kabeluitgang kan de leiding netjes en gericht worden geleid. Dat is vooral voordelig bij duidelijke opbouwconcepten in de schakelkast, aan machines of aan interfaces in het veld.

Producthighlights voordelen

• Hoge bouwvorm: Geschikt voor connectoropbouwen met meer ruimtebehoefte in de behuizing.
• Rechte kabelinvoer: Ondersteunt een lineaire en goed planbare leidinggeleiding.
• Bouwgrootte 10 B: Veelgebruikt formaat voor veel industriële connectoroplossingen.
• 1x M32 kabeluitgang: Geschikt voor een metrische kabelwartel in een praktijkgerichte industriële omgeving.
• aluminium persgietwerk: Zeer solide, vormvast en geschikt voor ruwe inzetlocaties.
• Gepoedercoat oppervlak: Ondersteunt de bestendigheid in dagelijks gebruik.
• RAL 7037 stofgrijs: Subtiele, technische uitstraling voor machines en installaties.
• Dwarsbeugelvergrendeling: Zorgt voor een stevige verbinding.
• Voor industriële connectoren: Ontwikkeld voor gebruik in professionele industriële toepassingen.
• Hoge beschermingsgraad: Afhankelijk van de passende totale combinatie ontworpen voor IP65, IP66 en IP67.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	HARTING
Artikelnaam	Harting aanbouwbehuizing voor industriële connectoren rechte kabeluitgang kunststof persgietwerk metrische schroefsluiting 19 30 010 0427 19300100427
Fabrikantartikelnummer	19300100427
EAN	5713140125360
Catalogus	Behuizingen
Producttype	Kapbehuizing / aanbouwbehuizing voor industriële connectoren
Serie	Han B
Bouwgrootte	10 B
Bouwvorm	hoog
Uitvoering	rechte kabelinvoer / Top Entry
Kabelinvoer	1x M32
Vergrendeling	Dwarsbeugel, dubbele vergrendeling
Materiaal behuizing	aluminium persgietwerk
Oppervlak	gepoedercoat
Kleur	RAL 7037 stofgrijs
Beschermingsgraad volgens IEC 60529	IP65, IP66, IP67
Temperatuurbereik	-40 tot +125 °C
Steekcycli	minstens 500
Normopmerking	Gebruik als connector volgens IEC 61984
ETIM	EC000437

Toepassing, voordelen en verschillen binnen de Han B behuizingswereld

Deze behuizing is ideaal wanneer leidingen van bovenaf in de connector moeten worden ingevoerd en een hoge bouwvorm nodig is. In veel machines en productielijnen is juist deze geometrie voordelig, omdat de kabels zo netjes naar boven of in een rechte lijn kunnen worden gelegd. Dat bespaart ruimte in de breedte en zorgt voor duidelijke trajecten bij de montage.

• Voor machinebouw: Goed geschikt voor robuuste interfaces aan machines en modules.
• Voor installatiebouw: Zinvol bij duidelijk geleide leidingroutes en vaste montage.
• Voor energie en signalen: Geschikt voor veel klassieke industriële toepassingen met Han B inzetstukken.
• Voor ruwe omgeving: De metalen behuizing is ontworpen voor hoge mechanische belasting.

Vergeleken met vergelijkbare HARTING behuizingen met zijdelingse kabelinvoer biedt deze uitvoering voordelen bij verticale of rechte leidinggeleiding. Zijdelingse varianten zijn vaak beter wanneer de inbouwdiepte beperkt is of kabels zijwaarts moeten worden afgevoerd. De Top-Entry uitvoering is daarentegen meestal de betere keuze wanneer een directe geleiding van bovenaf gewenst is.

Ten opzichte van platte behuizingen van dezelfde bouwgrootte biedt de hoge bouwvorm meer ruimte voor passende contactinzetstukken en leidinggeleiding. Dat is vooral belangrijk wanneer binnenin meer ruimte voor opbouw en handling nodig is. Platte versies kunnen daarentegen voordelen hebben bij zeer lage inbouwruimtes.

Als vergelijkbare HARTING oplossing komt bijvoorbeeld een 10 B zij-uitvoering met M32 in aanmerking, wanneer de leiding zijdelings moet uittreden. Voor toepassingen met verhoogde EMC-eisen zijn er binnen de fabrikant bovendien EMC-behuizingsvarianten, die speciaal zijn ontworpen voor storingskritische omgevingen. Wie dus vooral robuuste standaardtoepassingen plant, is met de Han B standaarduitvoering zeer goed bediend. Bij EMC-gevoelige gebieden moet eerder een passende EMC-variant worden gekozen.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld zware connectorbehuizingen van ILME, Phoenix Contact of TE Connectivity. Deze kunnen afhankelijk van de serie verschillen in vergrendeling, behuizingsvorm, oppervlakteconcept of systeemcompatibiliteit. Vooral bij inzetstukken, beugels en afdichtingsconcepten moet de mechanische en systeemtechnische passing altijd nauwkeurig worden gecontroleerd. Voor toepassingen in de HARTING Han B omgeving is de beste keuze meestal een systeemconforme behuizing van de passende serie en grootte.

Technisch doordachte kapbehuizing in hoge bouwvorm met M32 kabelinvoer

De kapbehuizing in bouwgrootte 10 B is ontworpen voor industrieel gebruik met hoge belasting. De combinatie van hoge bouwvorm, dwarsbeugelvergrendeling en rechte kabelinvoer creëert een praktijkgerichte oplossing voor veel standaardtaken in de verbindingstechniek. De aansluiting via 1x M32 is geschikt voor een geordende en stabiele kabelinvoer. De behuizing van aluminium persgietwerk is gepoedercoat en uitgevoerd in RAL 7037 stofgrijs. Daardoor ontstaat een bestendige, montagevriendelijke en optisch harmonieuze behuizing voor industriële connectoren in machines, installaties en technische systemen.
