Description

Installatie vloerklem 0.2-4qmm 5.2mm groot – Installatie-aansluitblok 5,2mm 21A UTI 2,5-PE/L/L – Phoenix – 3076029 – 4046356643993:

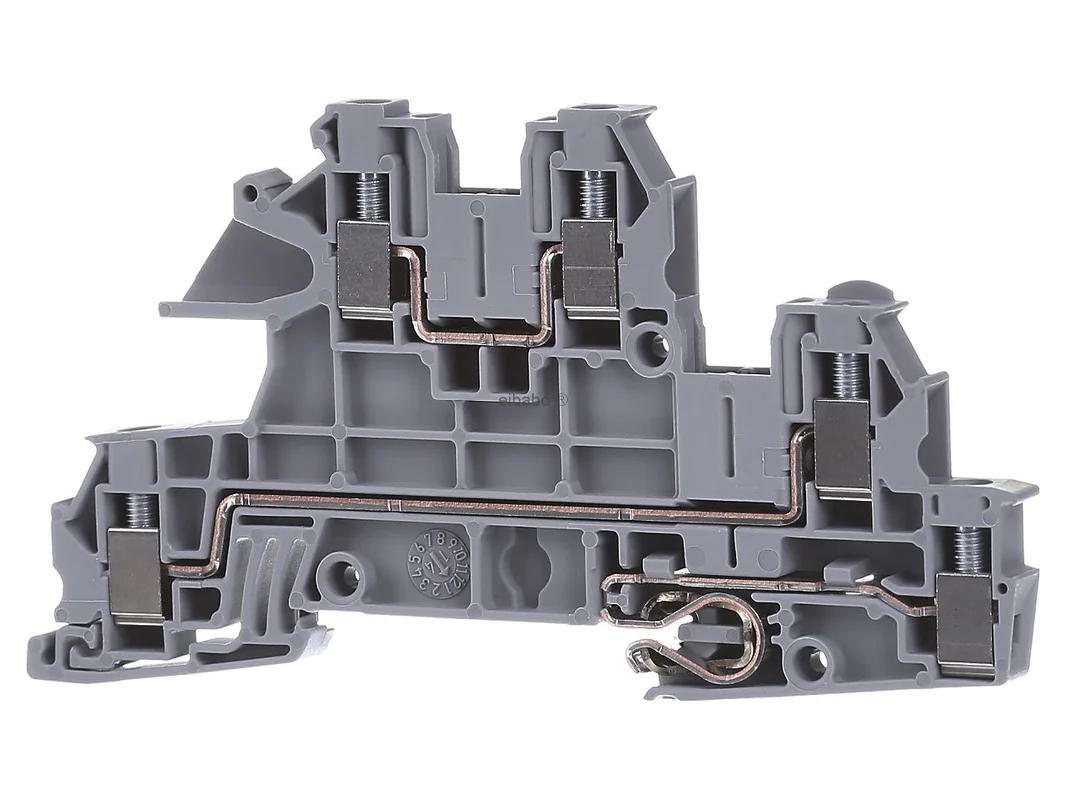

De Phoenix installatie-aardklem UTI 2,5-PE/L/L 3076029 is ontworpen voor een overzichtelijke, veilige en ruimtebesparende bedrading in verdelers. Het drietraps-klemconcept combineert aardgeleider- en geleidergeleiding in slechts één compacte klem. Daardoor is dit model ideaal voor geordende installaties op de montagerail, wanneer een nette structuur en een hoge aansluitdichtheid vereist zijn.

Phoenix installatie-aardklem voor compacte verdelingen

De klem combineert een robuuste schroeftechniek met een smalle bouwvorm en ondersteunt een efficiënte bedrading in vlakke of dicht bezette verdelers. Door de indeling op de 1e, 2e en 3e verdieping kunnen meerdere potentialen overzichtelijk worden geleid. Dit vergemakkelijkt de montage, verbetert de orde in de schakelkast en ondersteunt een snelle tracering bij service en onderhoud.

Producthighlights voordelen

• Drietraps-opbouw: Aardgeleider en verdere geleiders kunnen in één compacte eenheid gestructureerd worden geleid.
• Schroefaansluiting: Beproefde aansluittechniek voor een stevige bevestiging en een veilige contactoverdracht.
• Ruimtebesparende bouwvorm: Goed geschikt voor installatieverdelers met beperkte inbouwruimte.
• Voor montagerails NS 35: Passend voor NS 35/7,5 en NS 35/15.
• Breed geleiderbereik: Bruikbaar voor doorsneden van 0,2 mm² tot 4 mm².
• Nominale doorsnede 2,5 mm²: Ontworpen voor typische taken in de installatie- en gebouwtechniek.
• PE-functie geïntegreerd: Geschikt voor toepassingen met aardgeleiderreferentie en duidelijke toewijzing.
• Grijze uitvoering: Ondersteunt een nette, neutrale markering in de verdeler.
• Voor hoge overzichtelijkheid: De verdiepingsvorm zorgt voor overzicht bij complexe bedrading.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	UTI 2,5-PE/L/L
Fabrikantartikelnummer	3076029
EAN	4046356643993
Catalogus	Installatie-etageklem
Producttype	Installatie-aardklem
Nominale spanning	400 V
Nominale stroom	24 A
Aansluittechniek	Schroefaansluiting
Niveaus	1e, 2e en 3e verdieping
Nominale doorsnede	2,5 mm²
Aansluitdoorsnede	0,2 mm² tot 4 mm²
AWG	26 tot 12
Montagewijze	NS 35/7,5, NS 35/15
Kleur	grijs
Breedte	ca. 5,2 mm
Hoogte	ca. 93,5 mm
Diepte	ca. 51,2 mm
Brandbaarheidsklasse	UL 94 V-0
Bijzonderheid	met geïntegreerde PE-functie

Sterke punten in opbouw, toepassing en vergelijking

De Phoenix installatie-aardklem speelt zijn voordelen vooral uit daar waar op beperkte ruimte meerdere geleiders netjes en veilig moeten worden geleid. In vergelijking met eenvoudige doorvoerklemmen biedt de drietraps-bouwvorm meer functiedichtheid per deelstap. Dat bespaart ruimte op de montagerail en verminderd de inspanning voor de structuur in de verdeler.

• Meer overzicht: Drie niveaus vergemakkelijken de scheiding en toewijzing van geleidertrajecten.
• Praktisch voor gebouwen: Zeer goed voor installatieverdelers, etageverdelers en vergelijkbare toepassingen.
• Minder ruimtebehoefte: Een compacte oplossing voor krappe inbouwsituaties.
• Beproefde techniek: Schroefaansluitingen zijn in veel installaties een gevestigde standaard.

Binnen het assortiment van de fabrikant is dit model vooral zinvol wanneer naast de aardgeleider verdere geleiders in een gezamenlijke etageklem moeten worden geleid. Ten opzichte van pure PE-klemmen ligt het voordeel in de functionele bundeling. In vergelijking met doorvoerklemmen zonder etage-opbouw ligt hier de focus op de hogere aansluitdichtheid. Push-in-varianten van de fabrikant kunnen bij zeer hoge montagetakt voordelen bieden in de bedradingstijd, terwijl deze schroefversie vooral overtuigt wanneer de voorkeur wordt gegeven aan een klassieke aansluittechniek.

Ook in de markt zijn er vergelijkbare oplossingen van gerenommeerde fabrikanten. Vergelijkbare etage- of PE-klemmen van Weidmüller, WAGO of ABB zijn afhankelijk van de serie vaak uitgevoerd met een ander aansluittechniek, afwijkende geometrie of een eigen toebehorensysteem. Belangrijk voor de keuze zijn daarom vooral de maat van de montagerail, de geleiderdoorsnede, de aansluitwijze en de gewenste functie van PE- en geleidergeleiding. Bij een bestaande Phoenix-infrastructuur biedt dit model meestal voordelen op het gebied van systeemconsistentie en een uniforme opbouw.

Toepassingsgebieden en technische meerwaarde voor de bedrading

De klem is ontworpen voor installaties waarbij aardgeleider en verdere geleiders compact op een NS-35-montagerail moeten worden aangebracht. Door de combinatie van 400 V nominale spanning, 24 A nominale stroom en een aansluitbereik van 0,2 mm² tot 4 mm² dekt hij veel typische taken in de gebouw- en verdeeltechniek af. De schroefaansluiting ondersteunt een veerkrachtig verbinding, terwijl de uitvoering voor de 1e, 2e en 3e verdieping een duidelijke kabelgeleiding bevordert.

• Ideaal voor verdelerbouw: Geschikt voor gestructureerde installaties met hoge aansluitdichtheid.
• Passend voor NS 35: Toepasbaar op NS 35/7,5 en NS 35/15.
• Flexibele doorsnede: Voor geleiders van 0,2 mm² tot 4 mm².
• Voor typische installatiewaarden: Nominale gegevens van 400 V en 24 A.
• Duidelijke functietoewijzing: Grijze klemkleur voor een rustig en netjes beeld in de schakelkast.

De Phoenix UTI 2,5-PE/L/L 3076029 is een doordachte keuze voor iedereen die een compacte installatie-etageklem met PE-functie, schroefaansluiting en hoog overzicht in de verdeler zoekt.
