Description

Kabelinvoerplaat – Wartelplaat voor behuizing KDP/N 24/14 sw – Murrplastik – 87301140 – 4045005054654:

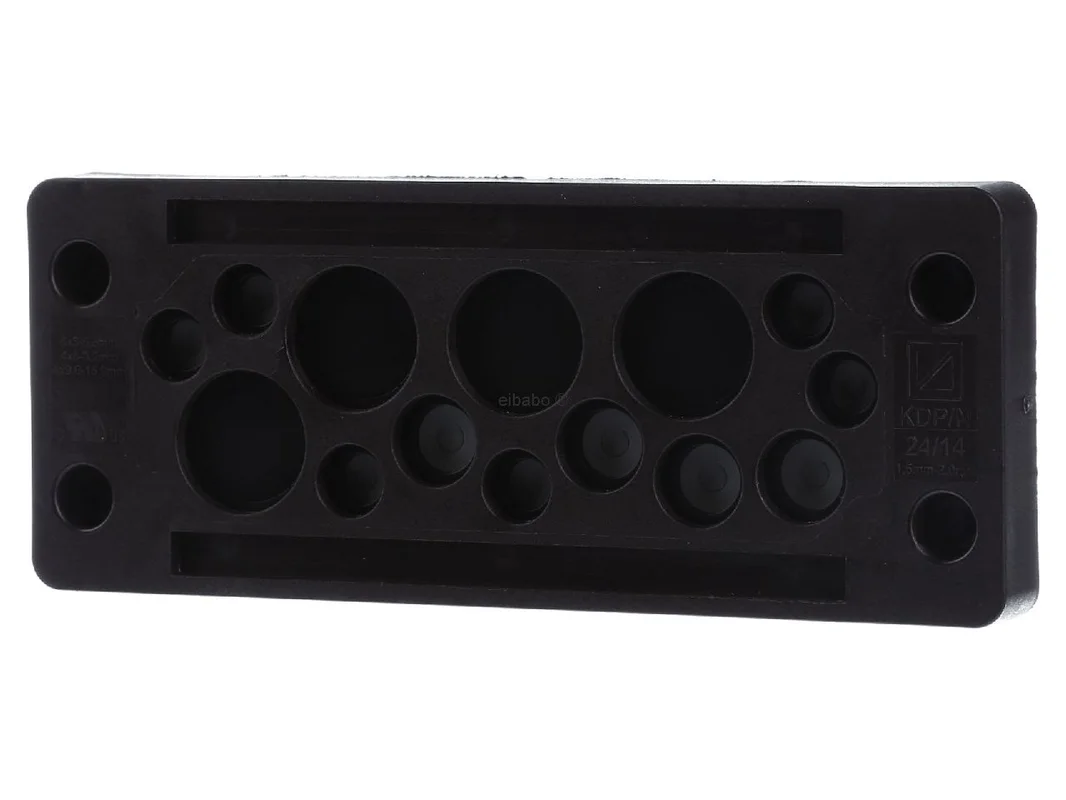

De Murrplastik kabeldoorvoerplaat kunststof rechthoekig 24-pin zwart KDP/N 24/14 sw 87301140 is een robuuste oplossing voor de geordende, dichte en snelle invoer van leidingen in machines, schakelkasten en installaties. Als slim alternatief voor de klassieke kabelwartel maakt zij een gereedschapsloze, efficiënte bedrading mogelijk en zorgt zij tegelijkertijd voor een zeer goede trekontlasting. De rechthoekige bouwvorm past op standaarduitsparingen voor 24-pin industriële stekkerverbindingen en is ideaal voor moderne industriële toepassingen met hoge eisen aan bescherming, snelheid en montagecomfort.

Efficiënte kabelinvoer voor machines en installaties

De vergrendelbare constructie van de Murrplastik kabeldoorvoerplaat kunststof rechthoekig 24-pin zwart KDP/N 24/14 sw 87301140 ondersteunt een snelle inbouw in passende uitsparingen. Twee elastomeerplaten dichten de ingevoerde leidingen betrouwbaar af en helpen stof, spatwater en vuil uit de binnenzijde van de behuizing te houden. Dankzij beschermingsgraad IP65 is de plaat geschikt voor veel industriële inbouwsituaties waarin een veilige en duurzame kabeldoorvoer vereist is.

Producthighlights voordelen

• Gereedschapsloze bedrading: Snelle en efficiënte invoer van leidingen zonder omslachtige afzonderlijke wartelverbindingen.
• Zeer goede trekontlasting: Ondersteunt een veilige bevestiging van de ingevoerde kabels tijdens gebruik.
• Beschermingsgraad IP65: Goed geschikt voor toepassingen met stofbelasting en spatwater.
• Vergrendelbare bouwvorm: Eenvoudige montage via vergrendelhaken bij passende plaatdikte.
• Alternatief voor kabelwartels: Bespaart tijd bij de bedrading van machines en installaties.
• Passend voor 24-pin uitsparingen: Ontworpen voor standaarduitsparingen van industriële stekkerverbindingen.
• UV-bestendig: Inventaris bij gebruik in omgevingen met lichtbelasting.
• RoHS-conform: Voldoet aan gangbare eisen voor materiaalgerelateerde voorschriften.
• Made in Germany: Ontwikkeld voor hoge eisen aan kwaliteit en industrieel gebruik.
• Robuuste materiaalmix: Kader van polyamide 6.6, afdichting van TPU, NBR en EPDM.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Murrplastik
Productnaam	Kabeldoorvoerplaat kunststof rechthoekig 24-pin zwart KDP/N 24/14 sw
Artikelnummer fabrikant	87301140
EAN	4045005054654
Catalogus	Bedrading-kabelinvoer
Type	KDP/N 24/14
Producttype	Kabeldoorvoerplaat
Bouwvorm	rechthoekig, vergrendelbaar
Aantal polen	24-polig
Kleur	zwart
Beschermingsgraad	IP65
Temperatuurbereik	-30 °C tot +70 °C
Materiaal frame	Polyamide 6.6
Materiaal afdichting	TPU / NBR / EPDM
UV-bestendigheid	ja
RoHS-conform	ja
Herkomst	Made in Germany
Montage	Vergrendelhaken of M5-schroeven
Geschikte plaatdikte	1,5 mm tot 2,0 mm
Passend voor	Standaarduitsparingen voor 24-pin industriële stekkerverbindingen
Afdichtingssysteem	twee elastomeerplaten
Aantal openingen	14
Kabelbereiken	6x 3 tot 6,5 mm; 4x 5 tot 9,2 mm; 4x 9,6 tot 15,9 mm

Systeemvoordelen, varianten en passende alternatieven

De Murrplastik kabeldoorvoerplaat kunststof rechthoekig 24-pin zwart KDP/N 24/14 sw 87301140 is gericht op gebruikers die veel leidingen netjes, snel en plaatsbesparend in een behuizing willen invoeren. Bijzonder voordelig is de combinatie van snelle montage, goede afdichtingswerking en hoge flexibiliteit bij verschillende kabeldiameters. Daardoor is dit model geschikt voor besturingsbouw, machinebouw, schakelkastbouw en automatisering.

• Geschikt voor veel leidingsoorten: Meerdere kabeldiameters kunnen in één plaat worden gebundeld.
• Nette inbouwoplossing: Vermindert de inspanning ten opzichte van veel afzonderlijke wartelverbindingen.
• Tijdbesparend in de praktijk: Vooral zinvol bij seriematige installaties en terugkerende inbouwsituaties.
• Ruimtegeoptimaliseerd: Benut genormeerde 24-pin uitsparingen efficiënt.
• Geschikt voor de industrie: Goede keuze voor schakelkasten, machinebehuizingen en compacte besturingsboxen.

Binnen het assortiment van de fabrikant zijn vergelijkbare varianten beschikbaar, die zich vooral onderscheiden door het aantal en de grootte van de kabelinvoeren. Een KDP/N 24/11 is eerder geschikt voor minder of grotere leidingen, terwijl een KDP/N 24/17 of KDP/N 24/22 ontworpen kan zijn voor meer, meestal kleiner kabels. Het voordeel van de variant 24/14 ligt in haar evenwichtige verdeling voor gemengde kabeldoorsneden. Daardoor is zij vaak de bijzonder veelzijdige oplossing voor typische machine- en besturingsleidingen.

Vergeleken met de Murrplastik-serie KDP/X 24 werkt de KDP/N 24 met twee elastomeerplaten. KDP/X-modellen gebruiken slechts één elastomeerplaat en zijn afhankelijk van de uitvoering gericht op een ander montagespecifieke focus. Wie een klassieke, beproefde oplossing zoekt met zeer goede trekontlasting en brede industriële toepasbaarheid, zit met de KDP/N-serie meestal zeer goed. Ten opzichte van KDP 24-Multi biedt de KDP/N 24/14 haar sterke punten vooral bij leidingen zonder geassembleerde stekkers. Multi-systemen zijn eerder interessant wanneer ook voorgemonteerde leidingen moeten worden geïntegreerd.

Bij vergelijkbare producten van ander gerenommeerde fabrikanten worden vaak soortgelijke rechthoekige systemen voor standaarduitsparingen aangeboden. modellen van icotek uit het KEL- of KEL-U-bereik zijn vaak ontworpen voor flexibele invoeren voor verschillende leidingsoorten, deels met focus op deelbare frames of voorgemonteerde leidingen. systemen van Conta-Clip of Pflitsch kunnen afhankelijk van de serie ander concepten gebruiken voor afdichting, modulair opbouw of montage. Voor de keuze moet daarom worden nagegaan of een gesloten systeem voor niet-voorgemonteerde leidingen, een deelbaar systeem of een oplossing voor stekkerkabels nodig is. Voor direct gebruik in 24-pin standaarduitsparingen blijft de KDP/N 24/14 vooral dan interessant wanneer eenvoudige montage, IP65 en gemengde kabelbereiken gewenst zijn.

Toepassingsgebieden en aanvullende productdetails

Deze kabeldoorvoerplaat is ontworpen voor efficiënte bedrading in machines en installaties. Zij ondersteunt een gestructureerde kabelgeleiding, beschermt de binnenruimte van de behuizing en vereenvoudigt de opbouw bij terugkerende installaties. Door de montage met vergrendelhaken of als alternatief met M5-schroeven kan het onderdeel aan verschillende inbouwsituaties worden aangepast.

• Machinebouw: Voor geordende kabelinvoer in machinebehuizingen en besturingen.
• Schakelkastbouw: Ideaal voor dichte en overzichtelijke leidinginvoeren.
• Installatiebouw: Goed geschikt bij veel in- en uitgaande leidingen.
• Automatisering: Praktisch bij sensor-, actuator- en voedingsleidingen.
• Industriële omgevingen: UV-bestendig, robuust en ontworpen voor een breed temperatuurbereik.

Extra meerwaarde blijkt uit de combinatie van een polyamide frame en afdichtingsmaterialen van TPU, NBR en EPDM. Deze materiaalkeuze ondersteunt een belastbare, duurzame uitvoering voor het industriële dagelijks gebruik. De plaat is gepast voor standaarduitsparingen van 24-pin industriële stekkerverbindingen en daarmee bijzonder interessant voor retrofit, vervanging en uniforme apparaatconcepten. Als zwarte uitvoering voegt zij zich bovendien optisch in veel moderne machine- en schakelkastontwerpen.

De Murrplastik KDP/N 24/14 is een doordachte kabeldoorvoerplaat voor iedereen die een snelle, dichte en professionele kabelinvoer met zeer goede trekontlasting in industriële toepassingen zoekt.
