Description

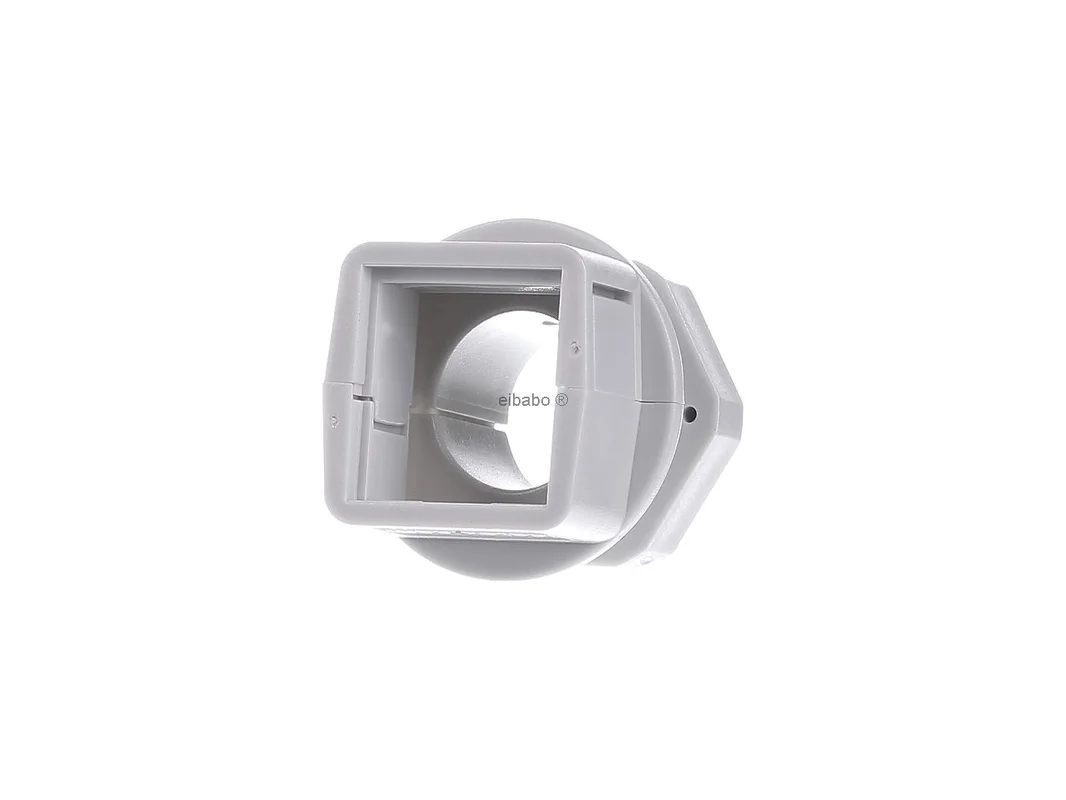

Kabelwartel / kernconnector QVT 20 – Icotek – 45695 – 4251269311475:

De Icotek deelbare kabelwartel voor voorgemonteerde kabels IP54 QVT 20 45695 is een compacte oplossing voor het veilig invoeren en afdichten van voorgemonteerde kabels. Hij is ideaal voor klein machines, apparaten en instrumenten waar weinig inbouwruimte beschikbaar is en een snelle, nette montage vereist is. Dankzij de deelbare constructie kunnen kabels met stekker eenvoudig worden doorgevoerd zonder de stekker te demonteren.

Compacte kabeldoorvoer voor krappe inbouwruimtes

De QVT 20 van Icotek combineert een ruimtebesparende vorm met hoge praktisch bruikbaarheid. Het systeem is geschikt voor voorgemonteerde kabels evenals voor kabels zonder stekker, pneumatische en hydraulisch leidingen of ribbelbuizen. De afdichting volgens IP54 ondersteunt het gebruik in veel industriële omgevingen. Dankzij de gedeelde opbouw blijft de confectionering van de kabel behouden, wat montagetijd bespaart en het risico op fouten verlaagt.

Producthighlights voordelen

• Deelbare uitvoering: Ideaal voor kabels met stekker of compleet kabelbundels.
• Compacte bouwvorm: Zeer geschikt voor klein machines, apparaten en schakelkasten met weinig ruimte.
• Beschermingsgraad IP54: Betrouwbare afdichting tegen stof in kritieke hoeveelheid en spatwater.
• Kabelvriendelijke montage: De bestaande confectionering van de kabel blijft behouden.
• Flexibele toepassing: Ook bruikbaar voor kabels zonder stekker evenals voor ribbelbuizen.
• Robuust materiaal: Gemaakt van polycarbonaat met moeilijk ontvlambare eigenschap volgens UL94-V0.
• Geschikt voor de industrie: Halogeenvrij en siliconenvrij voor gevoelige toepassingsgebieden.
• Snelle retrofit: Goed voor ombouw, service, onderhoud en reparatie.
• Geschikt voor meeteenheid uitsparingen: Ontworpen voor M20 x 1,5.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Icotek
Artikelbenaming	QVT 20
Artikelnummer van de fabrikant	45695
EAN	4251269311475
Catalogus	Kabelwartel
Producttype	Deelbare kabelwartel voor voorgemonteerde kabels
Beschermingsgraad	IP54
Materiaal	Polycarbonaat
Kleur	Grijs, vergelijkbaar met RAL 7035
Brandklasse	UL94-V0, zelfdovend
Bedrijfstemperatuur	-30 °C tot +100 °C
Eigenschappen	Halogeenvrij, siliconenvrij
Schroefdraad	M20 x 1,5
Schroefdraadlengte	13 mm
Montagehoogte	13 mm
Buitendiameter	30,8 mm
Max. aantal kabels	1
Max. kabeldiameter	11 mm
Passende tuit	1 x QT small
Montagewijze	Bevestiging met contramoer

Voordelen van de compacte, deelbare constructie in vergelijking

De Icotek deelbare kabelwartel voor voorgemonteerde kabels IP54 QVT 20 45695 is ontworpen voor toepassingen met weinig ruimte. Ten opzichte van de Icotek KVT-serie scoort de QVT-serie vooral met haar bijzonder compacte vorm. Beide series zijn geschikt voor kabels met of zonder stekker en bereiken IP54, maar de QVT is de juiste keuze wanneer klein apparaten, smalle behuizingen of fijne instrumenten centraal staan.

In vergelijking met de QVT-CLICK-variant gebeurt de montage bij dit model klassiek via schroefdraad en contramoer. Dat is voordelig wanneer een meeteenheid uitsparing aanwezig is en een vaste schroefverbinding gewenst is. De QVT-CLICK-uitvoering is eerder bedoeld voor klikmontage in bepaalde wanddiktes. Wie daarentegen kiest voor een M20 x 1,5 schroefdraad, krijgt met de QVT 20 een zeer nette en beproefde oplossing.

Als vergelijkbare producten van ander fabrikanten komen bijvoorbeeld gedeelde kabelwartels van Pflitsch, Wiska of Conta-Clip in aanmerking. Verschillen zitten meestal in het afdichtingssysteem, de benodigde ruimte, het type tuitinzetstukken en de beschikbare framevormen. Bij de Icotek-oplossing pleit vooral de grote systeemdiversiteit van de QT-tuiten voor een flexibele configuratie. Dat is bijzonder nuttig wanneer later aanpassingen, onderhoud of retrofit gepland zijn.

Toepassing, montage en extra meerwaarde van de QVT 20

De kabelwartel QVT 20 is ontwikkeld voor de snelle en veilige doorvoer van voorgemonteerde kabels. De kabel wordt in een gesleufde tuit gelegd, die in een van de twee behuizingshelften wordt geplaatst. Daarna wordt de wartel gemonteerd en veilig gefixeerd. Dit principe bespaart tijd bij de installatie en vergemakkelijkt servicewerkzaamheden aanzienlijk.

Afhankelijk van de bouwgrootte van de QVT-serie kunnen één, twee of vier tuiten worden ingezet. Bij gebruik van meervoudige tuiten kunnen in ander varianten van de serie zelfs meerdere kabels met hoge verpakkingsdichtheid worden doorgevoerd. De QVT 20 zelf is ontworpen voor één kabel en past bij één QT small tuit. Daardoor is hij bijzonder geschikt voor compacte toepassingen waarbij één kabel met stekker netjes en beschermd door een behuizing geleid moet worden.

• Voor klein apparaten: Zeer geschikt bij beperkte beschikbare ruimte.
• Voor servicegevallen: Kabels kunnen eenvoudiger worden vervangen of achteraf worden toegevoegd.
• Voor voorgemonteerde kabels: De stekker blijft gemonteerd, de kabel blijft beschermd.
• Voor veel media: Inzetbaar voor elektrisch kabels, pneumatiek, hydrauliek en ribbelbuizen.
• Voor een nette systeemplanning: Onderdeel van een afgestemd Icotek-systeem met passende QT-tuiten.

De Icotek QVT 20 is een doordachte, ruimtebesparende kabelwartel voor moderne industriële toepassingen waarbij voorgemonteerde kabels snel, veilig en materiaalvriendelijk in behuizingen of apparaten moeten worden ingevoerd.
