Klem 0,08-4qmm gn-ge – Aardklemmenstrook 2-polig 5,2 mm STTB 2,5-PE – Phoenix – 3036026 – 4017918817282:

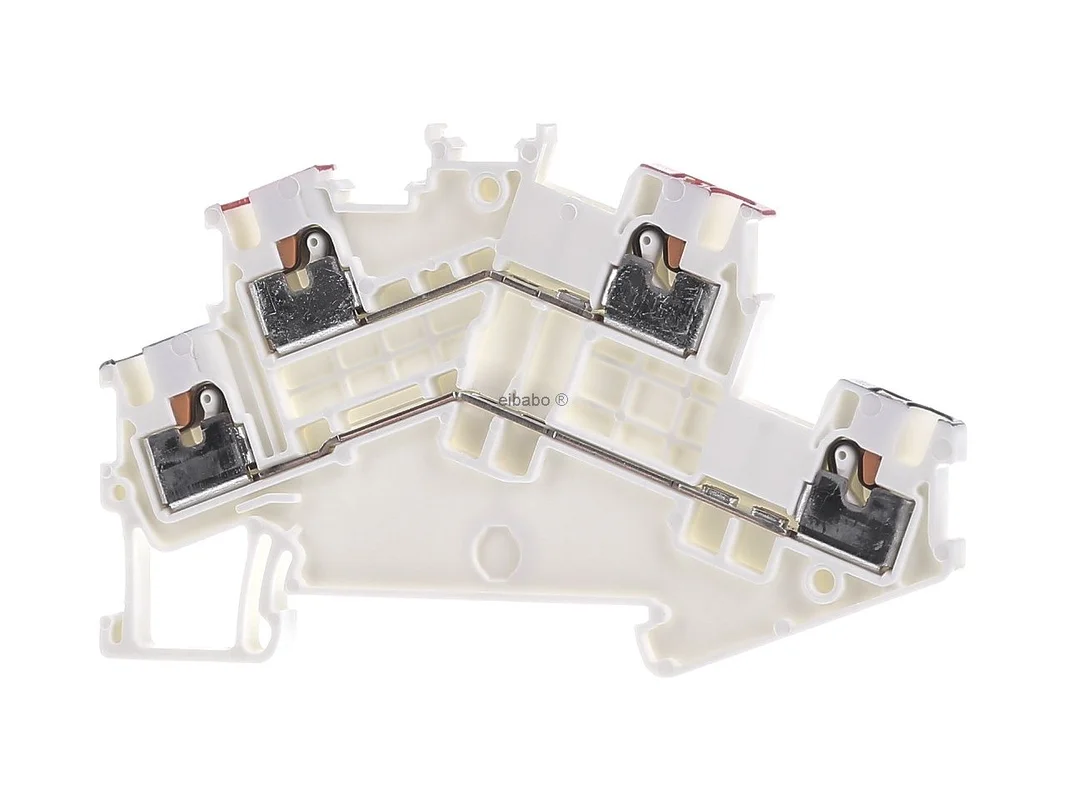

De Phoenix Contact aardklem met dubbele verdieping STTB 2,5-PE 3036026 is een compacte en praktisch oplossing voor een veilige PE-geleiding op de DIN-rail. Met vier aansluitingen, twee niveaus en de beproefde trekveeraansluiting is deze ideaal voor de snelle, betrouwbare opbouw van moderne schakelkasten. De groen-gele markering zorgt voor een duidelijke toewijzing in de aardgeleiderkring en ondersteunt een normconforme, goed herkenbare bedrading.

Phoenix aardklem met dubbele verdieping voor duidelijke PE-bedrading

De klem combineert een ruimtebesparende bouwvorm met hoge aansluitflexibiliteit. Ze is ontworpen voor geleiderdoorsneden van 0,08 tot 4 mm² en ondersteunt daarmee veel gangbare toepassingen in de schakelkastbouw, machinebouw en installatietechniek. Door de dubbele opbouw kunnen meerdere aardgeleideraansluitingen op beperkte ruimte netjes en overzichtelijk worden gerealiseerd. De trekveeraansluiting vergemakkelijkt de montage, bespaart tijd bij de bedrading en zorgt voor een permanent veilig geleidercontact.

Producthighlights voordelen

• Dubbele uitvoering: Twee niveaus zorgen voor meer aansluitdichtheid op weinig ruimte.
• Vier aansluitingen: Ideaal voor gestructureerde PE-verdeling in de schakelkast.
• Trekveeraansluiting: Snelle, gereedschapsvriendelijke en trillingsvaste geleideropname.
• Breed doorsnedebereik: Geschikt voor geleiders van 0,08 mm² tot 4 mm².
• Duidelijke aardgeleiderherkenning: Groen-gele kleur voor snelle visuele toewijzing.
• Montage op NS 35: Passend voor NS 35/7,5 en NS 35/15.
• Ruimtebesparende breedte: Smalle bouwvorm met slechts ca. 5,2 mm breedte.
• Robuuste isolatiebehuizing: Isolatiemateriaal met UL 94 V0 voor hoge veiligheid in gebruik.
• Geschikt voor veel branches: Toepasbaar in machinebouw, installatiebouw, procesomgevingen en spoorwegtoepassingen.
• Lage contactweerstand: Ondersteunt een betrouwbare aardgeleiderverbinding.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	STTB 2,5-PE
Fabrikantartikelnummer	3036026
EAN	4017918817282
Catalogus	Aardklem
Producttype	Aardklem met dubbele verdieping
Aantal niveaus	2
Aantal aansluitingen	4
Nominale doorsnede	2,5 mm²
Aansluittype	Trekveeraansluiting
Aansluitbereik	0,08 mm² tot 4 mm²
AWG	28 tot 12
Montagetype	NS 35/7,5, NS 35/15
DIN-rail	TH35
Kleur	groen-geel
Breedte	5,2 mm
Hoogte	67,5 mm
Diepte	47,5 mm
Materiaal isolatiebehuizing	PA
Brandklasse	UL 94 V0
Normreferentie aansluiting	IEC 60947-7-2
Nominale stootspanning	6 kV
Vervuilingsgraad	3
Overspanningscategorie	III
Toepassingsgebieden	Machinebouw, installatiebouw, procesindustrie, spoorwegtoepassingen

Efficiënte aardgeleiderverdeling in de schakelkast en passende alternatieven

De Phoenix Contact aardklem met dubbele verdieping STTB 2,5-PE laat zijn sterke punten zien overal waar veel PE-verbindingen op beperkte ruimte netjes moeten worden opgebouwd. Door de twee niveaus en vier aansluitingen is hij zeer geschikt voor compacte besturingen, klemmenrijen met hoge verpakkingsdichtheid en moderne verdeelconcepten. De trekveeraansluiting is vooral een voordeel wanneer snelle montage, veilige contactoverdracht en goede bestendigheid tegen trillingen gevraagd zijn.

In vergelijking met eenvoudige aardklemmen van dezelfde fabrikant biedt een klem met dubbele verdieping een hogere aansluitdichtheid en bespaart deze waardevolle ruimte op de montagerail. Ten opzichte van grotere PE-klemmen met een hogere nominale doorsnede is dit model ideaal wanneer typische stuurstroomkringen en standaardbedrading centraal staan. Voor toepassingen met duidelijk dikkere geleiders of speciale functieklemmen zijn binnen het Phoenix Contact-portfolio ander bouwgroottes of functievarianten zinvoller.

Vergelijkbare producten van Phoenix Contact verschillen meestal op drie punten: bouwhoogte, nominale doorsnede en aansluittechniek. Terwijl Push-in-varianten zijn ontworpen voor bijzonder snel insteken, biedt de trekveertechniek van deze klem een beproefde, veelzijdige oplossing voor veel geleidertypen. Eenvoudige PE-rijgklemmen zonder dubbele opbouw zijn overzichtelijker, maar hebben bij hetzelfde aantal aansluitingen meer raillengte nodig. Grotere uitvoeringen met een hogere doorsnede zijn daar in het voordeel waar dikkere geleiders of hogere reserves vereist zijn.

• Ten opzichte van Phoenix PE-klemmen met enkel niveau: Meer aansluitingen per breedte, daarom bijzonder goed voor dichte klemmenvelden.
• Ten opzichte van Phoenix Push-in-klemmen: Trekveertechniek is zeer flexibele bij gemengde bedradingsopgaven.
• Ten opzichte van Phoenix klemmen met grotere doorsnede: Compacter en ideaal voor klassieke 2,5-mm²-toepassingen.

Als vergelijkbare oplossingen van ander fabrikanten komen afhankelijk van het project onder ander aardklemmen van Weidmüller, WAGO en ABB in aanmerking. Weidmüller biedt vaak vergelijkbare rijgklemmen voor TH35-rails met focus op modulair klemmenrijen. WAGO is bijzonder sterk in veeraansluittechniek en snelle bedrading. ABB voert eveneens aardklemmen voor industriële installaties. Verschillen zijn meestal te zien bij doorverbindsystemen, accessoires, markering en de voorkeursaansluittechniek. Voor de beste compatibiliteit moet de toebehoren altijd binnen één systeem worden gekozen.

Belangrijke kenmerken van de aardklem met dubbele verdieping in de praktijk

Deze aardklem met dubbele verdieping met vier aansluitingen is ontworpen voor een duidelijke, veilige en ruimtebesparende PE-bedrading. De aansluiting gebeurt via trekveeraansluiting en dekt een geleiderdoorsnede van 0,08 mm² tot 4 mm² af. Daarmee is de klem geschikt voor zowel fijne als massieve geleiders in veel industriële toepassingen.

De montage op NS 35/7,5 of NS 35/15 maakt hem flexibele voor gangbare DIN-rails in de schakelkast. De groen-gele kleurstelling vergemakkelijkt de eenduidige aardgeleidermarkering en ondersteunt een snel overzicht bij montage, controle en service. Door de dubbele opbouw kunnen vier aansluitingen op beperkte ruimte worden gerealiseerd, wat vooral bij compacte klemmenstroken een echt voordeel biedt.

Wie een hoogwaardige Phoenix aardklem zoekt voor overzichtelijke PE-verbindingen, compacte bouwvorm en veilige veeraansluittechniek, maakt met deze uitvoering een zeer goede keuze.
