Knikframe voor 3 modules – Modulair montageraam industrieel 09 14 010 0303 – Harting – 5713140020849:

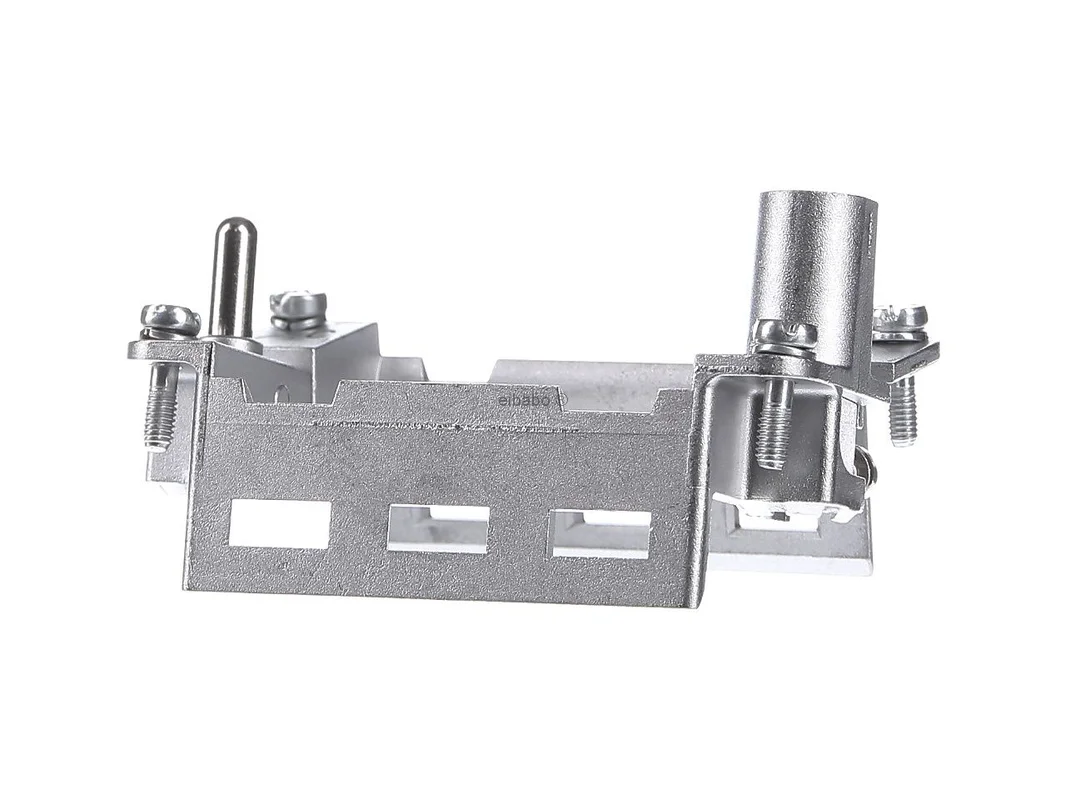

Het Harting scharnierframe 09 14 010 0303 is een nauwkeurig passende houder voor contactinzetstukken voor modulair connectoren in een industriële omgeving. Als robuust scharnierframe voor 3 modules van A tot C zorgt het voor een veilige opname van de modules in bouwgrootte 10 B en ondersteunt het een duidelijke, servicevriendelijke opbouw. De uitvoering is ontworpen voor betrouwbaarheid, hoge pasnauwkeurigheid en flexibele gebruik in het Han-Modular systeem.

Modulaire opbouw voor industrie en installatietechniek

Het Harting scharnierframe voor 3 modules A tot C is geschikt voor toepassingen waarbij stroom, signalen of ander media in één compact connectorconcept worden gebundeld. Door het scharnierprincipe kan het frame efficiënt worden uitgerust en in passende behuizingen of hulzen van bouwgrootte 10 B worden geïntegreerd. Dat vergemakkelijkt planning, montage en later onderhoud in machinebouw, automatisering en schakelkastbouw.

Producthighlights voordelen

• Ontworpen voor 3 modules: Ideaal voor modulair connectorindelingen met hoge flexibiliteit.
• Modulebereik A tot C: Geschikt voor gedefinieerde Han-Modular modules in dit raster.
• Bouwgrootte 10 B: Geschikt voor veel gangbare industriële behuizingen van deze grootte.
• Scharnierframe-uitvoering: Vereenvoudigt de uitrusting en installatie van de modules.
• Robuust materiaal: Van zinkspuitgietwerk voor hoge mechanische stabiliteit.
• Breed temp.-bereik: Inzetbaar van -40 tot +125 °C.
• Hoge insteekcycli: Ontworpen voor ten minste 500 insteekhandelingen.
• Normconforme basis: Ontwikkeld volgens relevante industrie- en connectornormen.
• Systeemconform: Onderdeel van de Han-Modular serie voor flexibele interfaces.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Harting
Artikelnummer fabrikant	09 14 010 0303
EAN	5713140020849
Catalogus	Houder voor contactinzetstukken
Serie	Han-Modular
Producttype	Scharnierframe
Accessoiretype	Frame voor modules
Uitvoering	voor 3 modules
Modulebereik	A tot C
Bouwgrootte	10 B
Montagepositie	Kap
Materiaal	Zinkspuitgietwerk
Grenstemperatuur	-40 tot +125 °C
Insteekcycli	minstens 500
ETIM	EC002312
eCl@ss	27440206
Normen	IEC 60664-1, IEC 61984, IEC 61373 Cat. 2, UL / CSA
Goedkeuring	DNV GL

Systeemvoordelen, toepassing en passende alternatieven

In de praktijk scoort het scharnierframe met een duidelijke moduleopname, goede stabiliteit en hoge aanpasbaarheid. Het is vooral zinvol wanneer verschillende aansluittypes in één connector moeten worden samengebracht. Ten opzichte van onbuigzaam houderframes biedt de scharnieruitvoering meestal een comfortabelere montage van de modules en vereenvoudigt deze de service in het veld.

• Voordeel bij de toepassing: Nette integratie van maximaal 3 modules in één compact systeem.
• Meer flexibiliteit: Geschikt voor hybride interfaces met stroom- en signaalpaden.
• Montagevriendelijk: Het openklapbare frameontwerp vergemakkelijkt uitrusting en controle.
• Hoge bedrijfszekerheid: Robuust metalen frame voor industriële omgevingen.

In het Harting assortiment zijn vergelijkbare frames te vinden voor ander bouwgroottes, voor behuizingen in plaats van kappen of in varianten voor hoge insteekcycli. Een nabij alternatief is een frame uit dezelfde serie voor bouwgrootte 10 B voor montage in de behuizing in plaats van in de kap. Dit is geschikt wanneer de inbouwsituatie constructief anders moet worden opgelost. Ook relevant zijn HMC-varianten van de fabrikant, die ontworpen zijn voor toepassingen met veelvuldig insteken. Het belangrijkste verschil ligt hier in de focus op verhoogde cyclische bestendigheid en deels een specifieke systeemomgeving.

Vergelijkbare oplossingen van ander gerenommeerde fabrikanten zijn afhankelijk van de systeemopbouw beschikbaar, maar meestal niet direct systeemcompatibel. Voorbeelden zijn modulair frames van ILME, TE Connectiviteit en Phoenix Contact. Belangrijke verschillen betreffen doorgaans het betreft behuizingsconcept, de modulegeometrie, het vergrendelingsprincipe en de compatibiliteit binnen de serie. Voor bestaande Han-Modular toepassingen is daarom in de praktijk meestal een origineel gepast Harting frame de veiligste keuze.

Toepassingsgebieden en extra meerwaarde van het frameconcept

De aanvullende aanwijzing „Scharnierframe, voor 3 modules, A tot C, bouwgrootte 10 B“ beschrijft de kernfunctie van dit artikel zeer nauwkeurig: het frame dient als centrale houder voor drie modules binnen een modulair industriële connector. Daardoor kunnen individuele interfaces gericht worden opgebouwd, zonder vastgelegd te zijn op een star poolbeeld. Dat is een duidelijk voordeel bij machines, installaties, testtechniek en automatiseringssystemen met wisselende eisen.

Dit is vooral nuttig bij projecten waarbij vermogen, besturing en signaal in één gezamenlijke insteekplaats moeten worden gebundeld. Het frame vormt de basis voor een geordende opbouw, ondersteunt de veilige positie van de modules en draagt bij aan een duurzame verbindingsoplossing in het industriële dagelijks gebruik.
