Description

KNX-actuator – Tijdschakelaar voor bussysteem 8-kanaals TR 648 top3 RC KNX – Theben – 6489130 – 4003468640142:

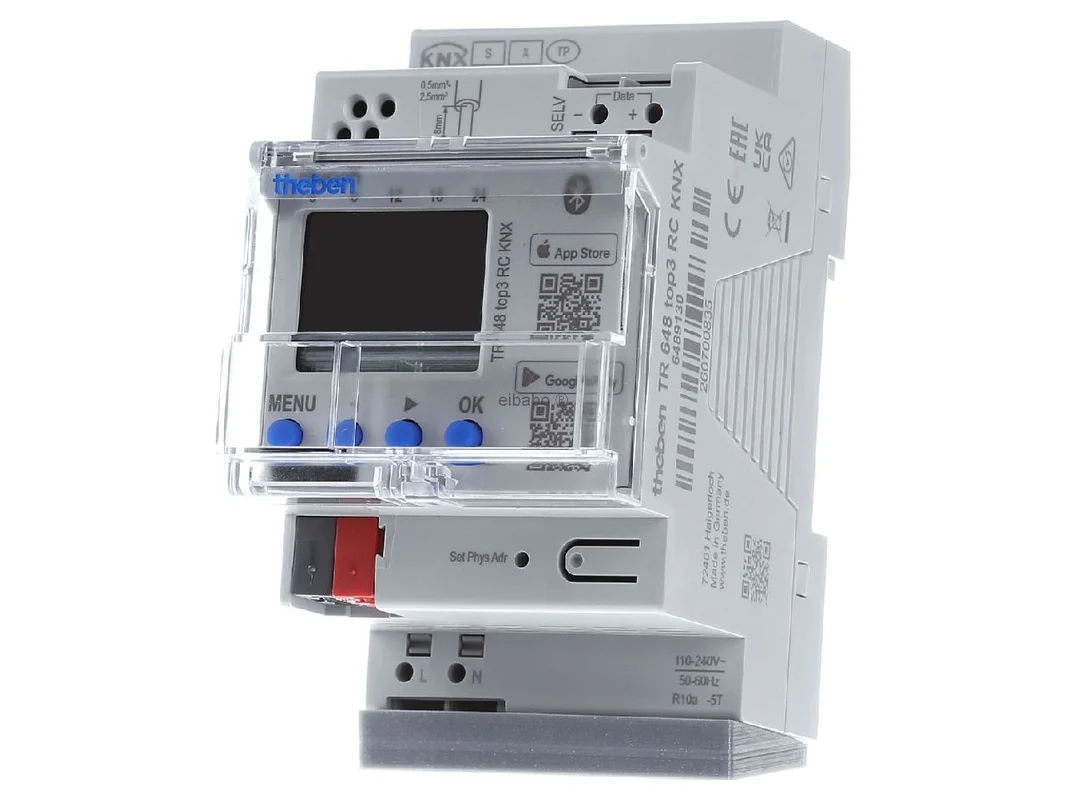

De Theben KNX-jaarschakelklok Astro 8-kanaals Data Secure DIN-rail TR 648 top3 RC KNX 6489130 is een moderne tijdschakelklok voor veeleisende KNX-installaties in woningbouw en utiliteitsbouw. Ze combineert nauwkeurige tijdsturing, astrofuncties en hoge gegevensbeveiliging in een compact apparaat voor de DIN-rail. Met acht kanalen, jaarprogramma en app-geschikte configuratie is ze ideaal voor licht, ventilatie, signaalgevers en vele andere tijdafhankelijke taken van de gebouwautomatisering.

Nauwkeurige tijdsturing met astrofunctie en veilige KNX-communicatie

Het apparaat ondersteunt uitgebreide schakelopdrachten met jaar- en astroprogramma en maakt een zeer flexibele aanpassing aan daglicht, kalendergegevens en individuele bedrijfstijden mogelijk. Dankzij de geïntegreerde BLE-module is programmering via app mogelijk. Voor hoge veiligheid bij ingebruikname en gebruik wordt KNX Data Secure ondersteund. Ook programmering via de KNX-bus en via de OBELISK top2-geheugenkaart is mogelijk. Zo past de tijdschakelklok zich aan verschillende projectgroottes en werkwijzen in het dagelijks gebruik aan.

Producthighlights voordelen

• 8 kanalen: Ideaal voor meerdere schakelopdrachten in één KNX-lijn.
• Jaar- en astroprogramma: Tijdprofielen op basis van kalender, zonsopgang en zonsondergang.
• KNX Data Secure: Beveiligde communicatie voor hoge veiligheid in het systeem.
• App-programmering: Snelle configuratie via smartphone dankzij geïntegreerde BLE-module.
• Bus-programmering: Parametrering ook direct via KNX mogelijk.
• OBELISK-interface: Comfortabele pc-programmering via geheugenkaart.
• Externe tijdsynchronisatie: Aansluiting voor DCF- of GNSS/GPS-antenne mogelijk.
• Positiegegevens via GNSS: Exacte basis voor astroschakelingen zonder handmatige locatiegegevens.
• Feestdagendatabase: Uitgebreide jaarfuncties met automatische voortzetting.
• Willekeurigheids- en vakantieprogramma: Meer flexibiliteit voor aanwezigheidssimulatie en speciale tijden.

Intelligente functies voor moderne tijdprogramma’s

• Pulsprogramma: Geschikt voor korte schakelcommando’s en gedefinieerde pulsen.
• Cyclusprogramma: Terugkerende schakelsequenties voor technische processen.
• Schakelvoorselectie: Tijdelijke aanpassing van geplande schakelprocessen.
• Permanente schakeling AAN/UIT: Snelle handmatige overregeling tijdens gebruik.
• Afteltimer: Tijdgestuurde functies met gedefinieerde looptijd.
• Bedrijfsurenteller: Handig voor onderhoud en evaluatie.
• PIN-codering: Bescherming tegen ongewenste wijzigingen aan het apparaat.
• Distoneelstukverlichting: Goed afleesbaar, indien nodig uitschakelbaar.
• Zomer-/wintertijd: Automatische tijdomschakeling zonder extra inspanning.
• Bus-synchronisatie: Tijd en datum kunnen van andere KNX-deelnemers worden overgenomen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben KNX-jaarschakelklok Astro 8-kanaals Data Secure DIN-rail TR 648 top3 RC KNX 6489130
EAN	4003468640142
Catalogus	Tijdschakelklok
Bussysteem	KNX TP
Bedrijfsspanning KNX	Busspanning, ≤ 10 mA
Bedrijfsspanning	110 tot 240 V AC
Frequentie	50 tot 60 Hz
Montagetype	DIN-rail
Breedte	3 TE
Aantal kanalen	8
Aantal geheugenplaatsen	800
Kortste schakeltijd	1 s
Weergave	LCD
Nauwkeurigheid bij 25 °C	typisch ± 0,25 s per dag, kwarts of DCF77/GPS
Astroprogramma	Ja
Jaarprogramma	Ja
Dag- en weekprogramma	Ja
Beschermingsgraad	IP20
Beschermingsklasse	II volgens EN 60730-1
Omgevingstemperatuur	-5 °C tot +45 °C

Flexibele KNX-tijdautomatisering voor gebouwen met hoge eisen

De Theben KNX-jaarschakelklok Astro 8-kanaals Data Secure DIN-rail TR 648 top3 RC KNX 6489130 is bijzonder sterk wanneer veel tijdafhankelijke functies veilig, exact en comfortabel moeten worden aangestuurd. In vergelijking met eenvoudige KNX-tijdschakelklokken met alleen dag- of weekprogramma biedt ze een duidelijk breder spectrum voor seizoensbedrijf, vakantietijden, feestdagen en lichtafhankelijke processen. Daardoor is ze zeer geschikt voor kantoren, scholen, praktijken, meergezinswoningen en hoogwaardige woonprojecten.

Een duidelijk voordeel is de combinatie van veilige KNX-communicatie, app-toegang en externe tijdsynchronisatie. Zo kan het apparaat zowel klassiek in de schakelkast als efficiënt in de dagelijkse service worden ingezet. Via GNSS of DCF kan de tijd zeer nauwkeurig worden bijgehouden. Bij GNSS komt daar bovendien positiemeting voor astrofuncties bij, wat de planning ter plaatse vereenvoudigt.

• Zeer geschikt voor verlichting, gevelverlichting, ventilatie, reclame-installaties en signalen.
• Astroschakelingen volgen het reële daglicht en verlagen de onderhoudsinspanning van vaste tijden.
• Jaarfuncties met feestdagenlogica verminderen handmatige aanpassingen tijdens gebruik.
• App, bus en geheugenkaart bieden veel vrijheid bij ingebruikname en service.
• KNX Data Secure verhoogt de bescherming van gevoelige schakelcommando’s in moderne installaties.
• Vakantie- en willekeurigheidsprogramma’s helpen bij aanwezigheidssimulatie in woon- en utiliteitsgebouwen.
• De bedrijfsurenteller ondersteunt onderhoudsplanning en technische evaluatie.

In de directe fabrikantomgeving is dit model moderner gepositioneerd ten opzichte van oudere top2-varianten. De top3-generatie biedt een eigentijdse bedieningslogica en ondersteunt app-programmering via BLE. Bovendien is de veilige KNX-communicatie een belangrijk voordeel in projecten waarin security tegenwoordig een vast onderdeel van de planning is.

Eenvoudigere Theben-tijdschakelklokken zonder KNX-koppeling zijn eerder geschikt voor klassieke afzonderlijke toepassingen in de schakelkast. Dit apparaat is daarentegen bedoeld voor integratie in een netwerkstructuur van KNX. Het kan tijdinformatie en schakelcommando’s systeembreed bruikbaar maken en past daarom beter bij integrale gebouwautomatisering.

Terwijl kleinere of niet busgeschikte tijdschakelklokken vaak alleen lokale belastingen schakelen, speelt dit model zijn kracht uit in KNX-projecten met centrale logica. Het is zinvol wanneer meerdere functies via groepsadressen verdeeld moeten worden, bijvoorbeeld buitenverlichting, nachtverlaging, aanwezigheidssimulatie of seizoensgebonden bedrijfsmodi.

In vergelijking met varianten zonder astrofunctie vervalt bij dit apparaat een deel van het seizoensgebonden na-onderhoud. In vergelijking met modellen zonder externe tijdsynchronisatie is het beter geschikt voor installaties waarin hoge tijdnauwkeurigheid of locatiegebonden astroschakeling vereist is.

Als vergelijkbare alternatieven in de KNX-omgeving komen bijvoorbeeld tijdschakelklokken van ABB, Hager of Gira in aanmerking, mits daar projectgebonden passende KNX-tijdmodules worden ingezet. Verschillen zitten meestal in bedieningsconcept, ETS-structuur, app-nabijheid en extra functies zoals externe tijdsynchronisatie of werking met geheugenkaart.

ABB-oplossingen zijn vaak sterk geïntegreerd in grotere systeemlandschappen en worden graag gebruikt in uitgebreide gebouwconcepten. Hager-apparaten scoren vaak met duidelijke systeemintegratie binnen hun eigen omgeving. Gira zet in veel projecten in op goede integratie in visualisatie en bediening. Het Theben-model onderscheidt zich vooral door de combinatie van top3-bedieningswereld, BLE-programmering, astrocomfort en Data Secure.

In ETS is het aan te bevelen om de acht kanalen vanaf het begin duidelijk per functie te benoemen, bijvoorbeeld buitenverlichting oost, buitenverlichting west, ventilatie dagbedrijf of vakantiemodus. Dat vergemakkelijkt latere servicewerkzaamheden aanzienlijk. Voor duidelijke structuren moeten centrale tijdobjecten, speciale functies en handmatige overregelingen op gescheiden groepsadressen worden geplaatst.

Een praktijkgericht voorbeeld is de combinatie van astrofunctie voor gevelverlichting en jaarprogramma voor feestdagen. Zo kan de buitenverlichting bij schemering automatisch actief worden, maar op feestdagen met afwijkende tijden werken. Even zinvol is een vakantieprogramma voor scholen of kantoren, waarbij ventilatie of gangverlichting alleen in gereduceerde tijdvensters wordt vrijgegeven.

Bij projecten met een externe DCF- of GNSS-bron moet de tijdsynchronisatie in ETS bewust prioriteit krijgen, zodat andere deelnemers een stabiele en uniforme tijdbasis ontvangen. Voor servicegevallen is het bovendien zinvol om schakelvoorselectie en permanente schakeling duidelijk als eigen communicatieobjecten te documenteren. Dat bespaart tijd bij diagnose en aanpassing tijdens gebruik.

Wie in een KNX-installatie inzet op nauwkeurige tijdsturing, seizoensautomatisering en veilige communicatie, krijgt met deze tijdschakelklok een krachtige oplossing voor professioneel gebruik. De combinatie van acht kanalen, jaar- en astrofuncties, nauwkeurige synchronisatie en flexibele programmering maakt het apparaat tot een sterke keuze voor toekomstbestendige automatiseringsconcepten.

Kies voor een KNX-tijdschakelklok die bedieningscomfort, functionele veelzijdigheid en veiligheid overtuigend combineert. Zo worden terugkerende processen in het gebouw efficiënt, overzichtelijk en duurzaam betrouwbaar aangestuurd.
