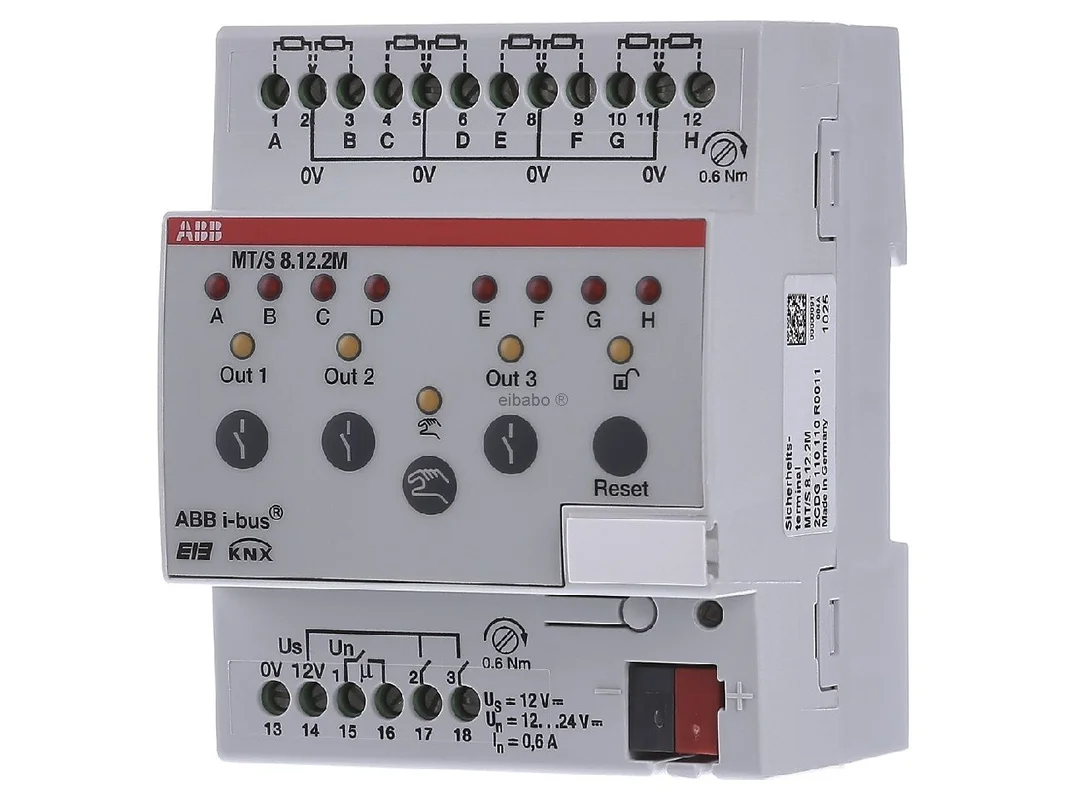

KNX Beveiligingsterminal 8-voudig voor detectie en melding van inbraak of aanslag MT/S 8.12.2M – ABB – 2CDG110110R0011 – 4016779711869:

De ABB veiligheidsterminal KNX 8-voudig MT/S 8.12.2M is de professionele interface voor de veilige aansluiting van sensoren uit de gevarenmeldtechniek op de KNX. Het apparaat is ontwikkeld voor inbraak- en overvalmelding en is geschikt voor de bewaakte aansluiting van passieve melders zoals magneetcontacten of glasbreuksensoren. Ook potentiaalvrije contacten kunnen in veiligheidskritische toepassingen betrouwbaar worden geïntegreerd. Zo ontstaat een krachtige basis voor deur-, raam- en gebiedsbewaking in moderne KNX-projecten.

ABB veiligheidsterminal KNX 8-voudig voor nauwkeurige sensorbewaking en flexibele alarmtechniek

Met acht bewaakte meldergroepen en drie vrij te gebruiken relaiscontacten biedt deze veiligheidsterminal een hoge praktijkgerichtheid voor veeleisende beveiligingsoplossingen. Hij kan als zelfstandig systeem met geïntegreerde alarmlogica worden gebruikt of in bestaande concepten met veiligheidsmodule of inbraakmeldcentrale worden geïntegreerd. Daarmee is het apparaat zowel geschikt voor compacte KNX-beveiligingsoplossingen als voor complexe installaties met duidelijke status- en alarmmelding.

Producthighlights voordelen

• Acht meldergroepen: Voor de bewaakte aansluiting van beveiligingsmelders en contacten.
• Drie relaiscontacten: Voor de directe aansturing van signaalgevers of voor de uitgang van statusmeldingen.
• KNX-integratie: Directe integratie in ABB i-bus® KNX voor doorlopende gebouwautomatisering.
• Geïntegreerde alarmlogica: Ook inzetbaar als zelfstandige beveiligingsoplossing.
• Hoge flexibiliteit: Combineerbaar met veiligheidsmodule SCM/S of een inbraakmeldcentrale met KNX-interface.
• Praktijkgerichte toepassing: Ideaal voor deur- en raambewaking, glasbreukdetectie en gebiedsbescherming.
• Handmatig bedieningsniveau: Ondersteunt service, controle en inbedrijfstelling direct op het apparaat.
• Compacte REG-bouwvorm: Geschikt voor montage op DIN-rail in de verdeler.
• Duidelijke statusweergave: LED’s per zone, uitgang en inschakelstatus vergemakkelijken diagnose en gebruik.
• Voor veiligheidsrelevante projecten: Geschikt voor gestructureerde alarm- en meldtechniek in de KNX-omgeving.

Typische toepassingsgebieden in de sensorbewaking

• Raambewaking: Integratie van magneetcontacten voor detectie van opening of sabotage.
• Deurbeveiliging: Bewaking van buiten- en neveningangen in woning- en utiliteitsbouw.
• glasbreukmelding: Aansluiting van passieve glasbreuksensoren voor gevoelige gebieden.
• Gebiedsbescherming: Evaluatie van potentiaalvrije contacten in veiligheidszones.
• Statussignalen: Relaisuitgangen voor sirenes, signaallampen of statusdoorgifte.
• Gecombineerde systemen: Integratie in KNX-alarmconcepten met centrale evaluatie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB veiligheidsterminal KNX 8-voudig voor inbraak- en overvalmelding MT/S 8.12.2M
Artikelnummer fabrikant	2CDG110110R0011
EAN	4016779711869
Catalogus	sensorbewaking
Bussysteem	KNX
Apparaattype	Veiligheidsterminal, 8-voudig, REG
Aantal ingangen	8 meldergroepen
Aantal relaisuitgangen	3 relaiscontacten
Hulpspanning	12 V DC SELV extern vereist
Uitgangsspanning	12 V DC
Maximale schakelstroom	0,6 A
Opgenomen vermogen	ca. 1,2 W
Montagewijze	REG, DIN-rail 35 mm
Bouwbreedte	4 modules
Afmetingen B x H x D	ca. 72 x 90 x 64,5 mm
Beschermingsgraad	IP20
Aansluittype	Schroefklemmen, KNX-busklem
Weergave	LED per zone, uitgang, handmatige bediening en inschakelstatus
Toepassing	Inbraak-, overval-, sabotage- en technische alarmmeldingen

Meer veiligheid in het KNX-systeem door bewaakte meldergroepen en flexibele alarmstrategieën

Deze veiligheidsterminal overtuigt overal waar KNX en klassieke beveiligingstechniek netjes moeten worden samengebracht. De acht bewaakte ingangen maken een duidelijke structuur mogelijk voor ramen, deuren, glasoppervlakken of gedefinieerde beveiligingsgebieden. De drie relaisuitgangen zorgen voor extra nut bij lokale alarmering of bij de doorgifte van relevante toestanden aan andere componenten.

Een centraal voordeel is de flexibele inzetwijze. Het apparaat kan zelfstandig met geïntegreerde alarmlogica werken of in een groter ABB-beveiligingsconcept worden geïntegreerd. Daardoor past het zowel bij compacte oplossingen in een eengezinswoning als bij veeleisende toepassingen in kantoor, utiliteit of functionele bouw.

• Bewaakte meldergroepen voor gestructureerde en veilige sensoraansluiting.
• Geschikt voor magneetcontacten, glasbreuksensoren en potentiaalvrije contacten.
• Drie relaisuitgangen voor sirene, flitslamp of technische statusmelding.
• Inzetbaar als stand-alone oplossing of als onderdeel van een ABB-beveiligingsverbinding.
• Ondersteunt verschillende alarmtypen zoals inbraak, overval, sabotage en technisch alarm.
• Duidelijke LED-weergave voor snelle diagnose in geval van service.
• Compacte DIN-railmontage voor nette integratie in de verdeler.

Binnen de ABB-omgeving positioneert het apparaat zich als gespecialiseerde oplossing voor de bewaakte sensoraansluiting in de gevarenmelding. Vergeleken met klassieke KNX-binaire ingangen is het duidelijk ontworpen voor beveiligingstaken. Terwijl eenvoudige binaire ingangen vooral schakel- en statussignalen registreren, biedt deze terminal een op alarmtoepassingen afgestemde structuur met meldergroepen, relaisuitgangen en integratie in beveiligingslogica.

In combinatie met de ABB veiligheidsmodule SCM/S wordt de installatie uitgebreid met centrale functies en een nog diepere integratie in complexe beveiligingsconcepten. Ten opzichte van een zuivere inbraakmeldcentrale met KNX-aansluiting blijft de focus hier sterker liggen op de directe KNX-systeemintegratie en het flexibele gebruik in de automatiseringsomgeving.

ABB-binaire ingangen zijn vaak de passende keuze voor standaardtaken zoals drukknoppen, raamstatus of eenvoudige contactopvraging. Voor veiligheidsrelevante toepassingen met bewaakte lijnen, alarmtypen en gerichte relaisaansturing is deze veiligheidsterminal echter de duidelijk geschiktere oplossing. Hij richt zich op eisen waarbij niet alleen een contacttoestand, maar een betrouwbare alarmverwerking gevraagd is.

Wordt het apparaat samen met ABB-veiligheidsmodules of compatibele centrales gebruikt, dan is het geschikt voor grotere objecten met meerdere beveiligingszones. Als zelfstandige variant is het eerder aan te bevelen voor compacte toepassingen waarbij KNX en basisfuncties van de alarmtechniek direct gekoppeld moeten worden.

Vergelijkbare oplossingen zijn onder andere te vinden bij fabrikanten zoals Siemens, Schneider Electric of Gira in de KNX-omgeving. Deze producten bieden eveneens ingangen voor contactbewaking, maar verschillen vaak in de diepgang van de beveiligingsfuncties, de parametrering en de integratie in fabrikantspecifieke alarmconcepten.

Siemens zet bij vergelijkbare apparaten vaak in op een sterke integratie in hogere gebouwautomatiseringssystemen. Schneider Electric biedt afhankelijk van de serie eerder breed opgezette KNX-I/O-concepten. Gira is vooral sterk op het gebied van systeemintegratie en bediening. Voor projecten met focus op ABB i-bus® KNX en afgestemde beveiligingscomponenten ligt dit model echter bijzonder voor de hand, omdat compatibiliteit en systeemlogica binnen de ABB-wereld zeer consistent blijven.

In ETS is het aan te raden elke meldergroep eenduidig te benoemen naar inzetlocatie en functie, bijvoorbeeld „Raam BG keuken“, „Deur neveningang“ of „glasbreuk kantoor noord“. Zo blijven diagnose, onderhoud en groepsadressering ook in grotere projecten overzichtelijk. Zinvol is bovendien een duidelijke scheiding tussen inbraak, overval, sabotage en technisch alarm op afzonderlijke groepsadressen.

Voor de praktijk is het raadzaam statusobjecten voor ingeschakeld, uitgeschakeld en alarm duidelijk te visualiseren. Een typisch voorbeeld is de koppeling van een magneetcontact aan de terrasdeur met een melding aan de visualisatie en een extra blokkeerfunctie voor het inschakelen. Een ander voorbeeld is het gebruik van een relaisuitgang voor de lokale aansturing van een signaallamp zodra een gedefinieerde meldergroep alarm activeert.

Bij gecombineerde installaties met veiligheidsmodule of centrale moeten prioriteiten eenduidig worden vastgelegd. Technische alarmen zoals storing of sabotage moeten gescheiden van inbraakmeldingen worden geëvalueerd. Dat vergemakkelijkt de diagnose en voorkomt misinterpretaties in het dagelijks gebruik. Daarnaast wordt een gestructureerde adresopbouw naar gebied, verdieping en alarmtype aanbevolen.

Wie sensorbewaking in de KNX-omgeving professioneel wil realiseren, krijgt met deze veiligheidsterminal een doordachte oplossing voor veeleisende beveiligingstaken. Acht bewaakte ingangen, drie relaisuitgangen en de flexibele integratie in ABB-beveiligingsconcepten maken het apparaat tot een sterke keuze voor moderne gebouwen met verhoogde beveiligingsbehoefte.

Of het nu gaat om een compacte stand-alone oplossing of om een bouwsteen in een grotere alarmstructuur: de terminal verbindt KNX-comfort met praktijkgerichte gevarenmelding. Zo ontstaat een hoge mate van overzicht, reactieveiligheid en systeemnabijheid voor woningbouw, utiliteit en functionele bouw.
