Description

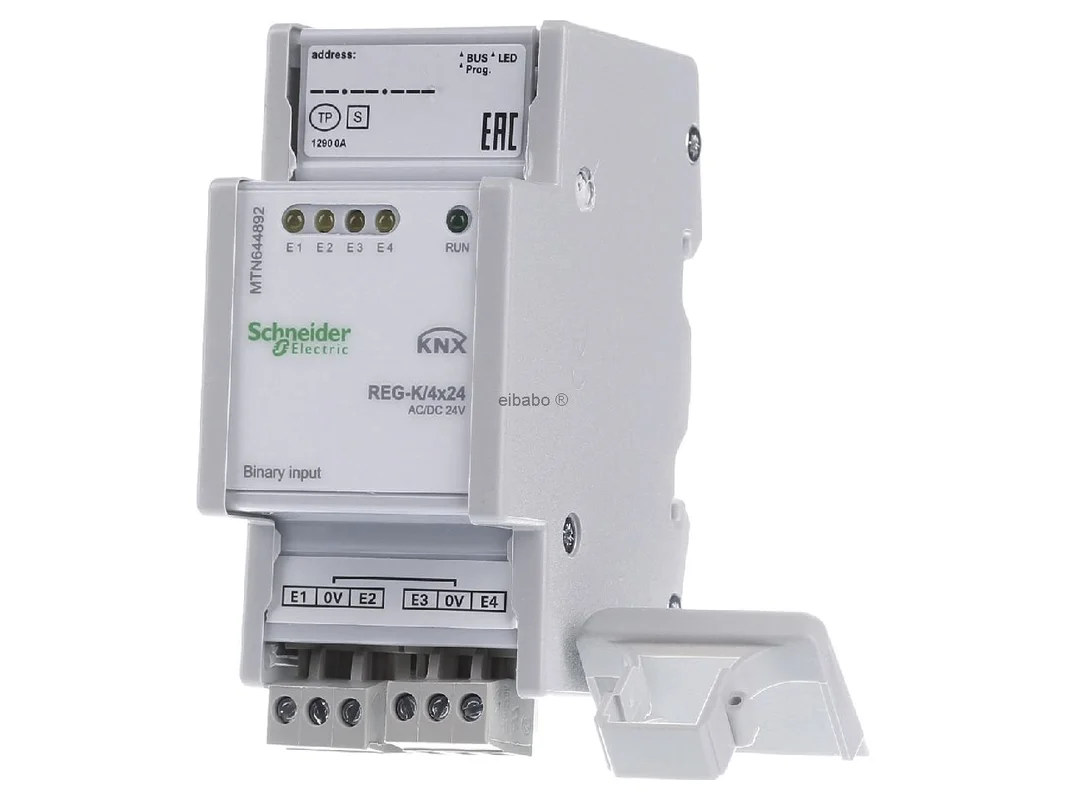

KNX binaire ingang REG-K/4×24, lichtgrijs – Binaire ingang voor domotica 4-ch MTN644892 – Schneider Electric – 3606485100005:

De Schneider Electric KNX binaire ingang 4-voudig 24V AC/DC REG lichtgrijs MTN644892 is de passende oplossing om vier conventionele 24V-signalen veilig in een KNX-installatie te integreren. Het apparaat koppelt klassieke contacten en melders aan moderne gebouwautomatisering en is geschikt voor woningbouw, utiliteitsbouw en technische installaties. Dankzij de geïntegreerde buskoppelaar, duidelijke LED-weergave en compacte REG-bouwvorm verloopt de integratie snel, netjes en praktijkgericht.

Nauwkeurige signaaldetectie voor KNX-automatisering met de Schneider Electric KNX binaire ingang 4-voudig 24V AC/DC REG lichtgrijs MTN644892

De binaire ingang registreert AC- of DC-24V-signalen van conventionele apparaten en draagt hun toestanden betrouwbaar over op de KNX-bus. Zo kunnen bijvoorbeeld deurcontacten, raamcontacten, hulpcontacten, storingsmeldingen of statussignalen uit externe systemen elegant in KNX-logica’s, visualisaties en automatiseringsprocessen worden geïntegreerd. De gele leds per ingang tonen het aanwezige spanningsniveau direct op het apparaat, terwijl een groene led de bedrijfsgereedheid na het laden van de applicatie signaleert. Dit zorgt voor een snelle diagnose in de schakelkast en bespaart tijd bij ingebruikname en service.

Producthighlights voordelen

• Vier 24V-ingangen: Voor het aansluiten van conventionele AC/DC-24V-signalen op KNX.
• Geïntegreerde buskoppelaar: Directe KNX-aansluiting zonder aparte extra module.
• LED-statusweergave: Gele leds per ingang en groene bedrijfsweergave voor een duidelijke diagnose.
• REG-uitvoering: Ideaal voor montage op DIN-rail in de verdeler.
• Steekbare schroefklemmen: Vereenvoudigen bedrading, controle en service.
• Lange leidingtrajecten: Leidinglengte tot 100 m voor flexibele veldaansluiting.
• Schone KNX-integratie: Klassieke meldsignalen worden bruikbaar voor scènes, logica en visualisatie.
• Compacte breedte: Ruimtebesparend apparaat voor gestructureerde verdelingen.
• Veelzijdig inzetbaar: Geschikt voor contacten, meldingen en statusopvragingen in vele disciplines.

Typische toepassingen in de praktijk

• Ramen en deuren: Toestanden van contacten registreren voor alarm, ventilatie of verwarmingslogica.
• Technische meldingen: Storingen van ventilatie, verwarming of pompen op KNX melden.
• Hulpcontacten: Terugmeldingen uit relais, contactoren of externe besturingen inlezen.
• Centrale functies: Externe drukknoppen of verzamelmeldingen in KNX-scènes integreren.
• Bestaande installaties: Aanwezige 24V-signaalgevers overbrengen naar een moderne KNX-structuur.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Schneider Electric KNX binaire ingang 4-voudig 24V AC/DC REG lichtgrijs MTN644892
EAN	3606485100005
Catalogus	Binaire ingang
Bussysteem	KNX
Buskoppelaar	geïntegreerd
Aantal ingangen	4
Ingangsspanning	AC/DC 24 V
Ingangsstroom DC	15 mA bij 30 V
Ingangsstroom AC	6 mA bij 27 V
0-signaal	tot 11 V
Leidinglengte	max. 100 m
Montagetype	DIN-rail TH35 volgens EN 60715
Aansluiting	Busaansluitklem, steekbare schroefklemmen
Breedte	2,5 TE, ca. 45 mm
Kleur	lichtgrijs
Weergave	gele led per ingang, groene led voor bedrijfsgereedheid
Beschermingsgraad	IP20

Efficiënte 24V-signaalaansluiting voor KNX-projecten met duidelijke voordelen in de verdeler

Deze binaire ingang is vooral sterk wanneer externe 24V-signalen netjes, compact en betrouwbaar op de KNX-bus moeten worden gebracht. In tegenstelling tot klassieke drukknopinterfaces voor potentiaalvrije contacten is dit apparaat specifiek ontworpen voor AC/DC-24V-ingangssignalen. Dat maakt het bijzonder interessant voor de integratie van technische meldingen, hulpcontacten of sensoren uit externe disciplines, waarbij al een 24V-signaalwereld aanwezig is.

Binnen het Schneider Electric KNX-programma zijn afhankelijk van het project ook varianten met een ander aantal kanalen of voor andere signaalsoorten relevant. Modellen met meer ingangen zijn vooral geschikt voor grote verdelingen met een hoge signaaldichtheid, terwijl kleinere varianten bij overzichtelijke toepassingen ruimte en parametriseerwerk kunnen besparen. Het wezenlijke verschil ligt meestal in het aantal kanalen, de signaalsoort en het toepassingsgebied in de schakelkast. Dit 4-voudige apparaat is ideaal wanneer een compacte, goed gestructureerde registratie van vier onafhankelijke 24V-signalen gevraagd is.

• Gerichte uitvoering voor AC/DC-24V-signalen in plaats van alleen voor potentiaalvrije contacten.
• Zeer geschikt voor technische ruimtes, onderverdelingen en centrale KNX-schakelkasten.
• Directe LED-controle per kanaal vergemakkelijkt het opsporen van fouten bij ingebruikname.
• 100 m leidinglengte biedt praktijkgerichte reserve bij decentrale signaalbronnen.
• Steekbare klemmen besparen tijd bij vervanging, controle en uitbreiding.
• Compacte 2,5 TE helpt bij een nette en economische verdelingsplanning.

Ten opzichte van binaire ingangen met een hoger aantal kanalen van dezelfde fabrikant scoort deze uitvoering met een zeer overzichtelijke parametrisering en een geringe ruimtebehoefte voor kleine tot middelgrote taken. Grotere varianten zijn de moeite waard wanneer in een verdeler veel meldsignalen centraal worden verzameld. Voor afzonderlijke technische groepen of duidelijk afgebakende zones is de 4-voudige versie vaak de betere en economischere keuze.

In vergelijking met KNX-ingangsmodules voor potentiaalvrije contacten ligt de focus hier duidelijk op de registratie van 24V-niveaus. Dat is een belangrijk verschil in de toepassing: waar externe besturingen, PLC-hulpsignalen of sensoren met 24V-uitgang aanwezig zijn, is deze binaire ingang meestal de geschiktere oplossing.

Terwijl compacte inbouwinterfaces zich eerder in de buurt van drukknoppen of raamcontacten bevinden, is dit REG-apparaat ontworpen voor de centrale schakelkast. Daar speelt het zijn sterke punten uit bij nette bedrading, duidelijke kanaaltoewijzing en eenvoudig onderhoud. In projecten met gebundelde technische meldingen is deze bouwvorm vaak duidelijk servicevriendelijker dan decentrale oplossingen.

Wanneer vooral eenvoudige schakelimpulsen van potentiaalvrije contacten moeten worden verwerkt, kan een andere interface binnen het assortiment van de fabrikant beter passen. Zodra echter gedefinieerde 24V AC- of DC-signalen aanwezig zijn, is deze variant toepassingszeker en bespaart zij extra aanpassingen in de bedrading.

Van ABB zijn eveneens KNX-binaire ingangen voor 24V AC/DC op DIN-rail verkrijgbaar. Deze apparaten zijn in de schakelkast vergelijkbaar inzetbaar, maar verschillen vaak in de opbouw van de parametrisering, het bedieningsconcept en de functionele omvang van de applicatie. Voor projecten met een bestaande Schneider Electric-structuur is dit model meestal de logischere keuze met het oog op systeemlogica en productfamilie.

Ook Hager biedt KNX-binaire ingangen voor 24V-toepassingen aan. Verschillen tonen zich vaak in het aantal kanalen, de behuizingsbreedte en de detaildiepte van de ETS-parameters. In de praktijk telt vooral of de signaalsoort, de bedrading en de gewenste diagnose bij het betreffende apparaat passen.

ABB en Hager zijn op KNX-niveau in principe compatibel, omdat de communicatie via de KNX-standaard verloopt. Verschillen bestaan vooral in de apparaatapplicatie, in de beschikbare communicatieobjecten en in de inspanning voor parametrisering.

In ETS is het aan te raden elke ingang duidelijk naar zijn werkelijke functie te benoemen, bijvoorbeeld „Raam kantoor zuid“, „Storing ventilatie“ of „Pomp in bedrijf“. Zo blijft het project ook na jaren begrijpelijk. Voor meldsignalen moeten eigen groepsadressen per functie worden aangemaakt, zodat visualisatie, logica en alarmering netjes gescheiden blijven.

Bij raamcontacten is het praktisch om de status niet alleen naar de visualisatie te sturen, maar tegelijk ook te gebruiken voor verwarmingsverlaging, alarm en ventilatielogica. Een ingang kan bijvoorbeeld het contact van een raam registreren, terwijl in ETS dezelfde informatie over meerdere groepsadressen wordt verdeeld. Zo wordt één signaal een echte meerwaarde voor comfort en energie-efficiëntie.

Voor technische meldingen wordt een duidelijke prioritering aanbevolen. Voorbeeld: een 24V-storingscontact uit een ventilatie-installatie zendt naar een alarmobject met hoge prioriteit, aanvullend naar een weergaveobject in de visualisatie. Bij korte flanken of onrustige signalen kan een filter- of vertragingsfunctie in het bovenliggende logische deel helpen, zodat er geen foutmeldingen ontstaan.

Bij verzamelmeldingen uit relais- of PLC-uitgangen moet vóór de parametrisering worden gecontroleerd of een niveauverandering of een statische toestand moet worden overgedragen. In veel projecten is de nette scheiding tussen bedrijfsstatus, waarschuwing en storing de sleutel tot een duidelijke en onderhoudsvriendelijke KNX-structuur.

Met deze binaire ingang brengt u conventionele 24V-signalen veilig, overzichtelijk en KNX-conform in uw installatie. Het resultaat is meer controle, snellere diagnose en een nette basis voor automatiseringsfuncties in woningbouw en utiliteitsbouw. Wie inzet op een professionele integratie van externe meldsignalen, krijgt hier een compacte en praktijkgerichte oplossing voor de verdeler.
