Description

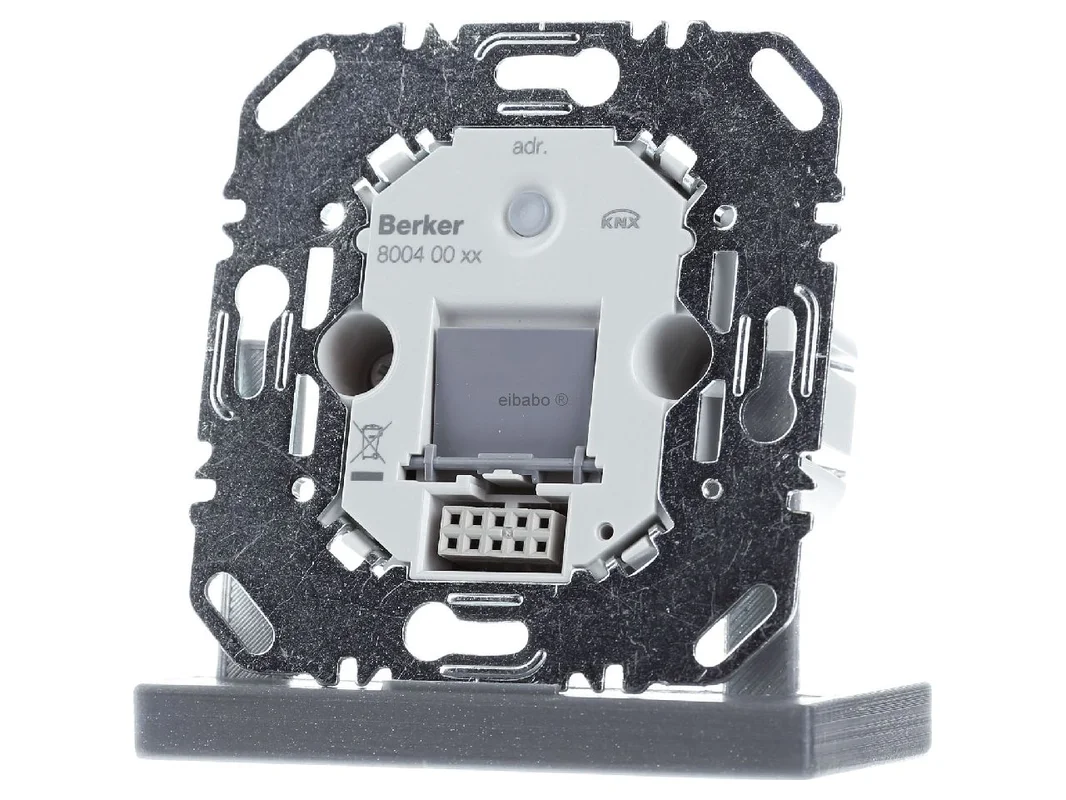

KNX busaankoppelaar 80040001 – Berker – 3250617153362:

De Berker KNX busaankoppelaar inbouw 4-voudig met zoemer en temperatuursensoraansluiting 80040001 is de betrouwbare basis voor moderne KNX bedieningspunten in woningbouw en utiliteitsbouw. Hij verbindt de applicatiemodule veilig met de busleiding en creëert de technische basis voor een nette, stabiele en praktijkgerichte integratie in de gebouwautomatisering.

Het apparaat is ontworpen voor montage in gangbare 60 mm schakelaardozen en ondersteunt een eenvoudige busaansluiting via aansluitklem. De bevestiging kan naar keuze via draagplaat of geïntegreerde klauwen plaatsvinden. Een geïntegreerde zoemer vergemakkelijkt de akoestische identificatie in het project, terwijl de aansluiting voor een externe temperatuursensor extra speelruimte biedt voor ruimtegebonden besturingen.

Betrouwbare KNX basis voor tastsensoren en slimme ruimtefuncties

De Berker KNX busaankoppelaar inbouw 4-voudig met zoemer en temperatuursensoraansluiting 80040001 is ideaal als interface tussen passende Berker applicatiemodules en de KNX bus. Daarmee kunnen bedieningspunten elegant in het schakelaarsysteem worden geïntegreerd, zonder af te zien van een overzichtelijke installatie en hoge functionele betrouwbaarheid. De ondersteuning van ETS vanaf versie 4 en easy vergemakkelijkt de planning, parametrering en inbedrijfstelling in vele projectsoorten.

Producthighlights voordelen

• KNX interface: Verbindt applicatiemodule en busleiding veilig en systeemconform.
• 4-voudige aansluiting: Geschikt voor passende Berker tastsensoren met meerdere bedieningspunten.
• Inbouwmontage: Passend voor gangbare 60 mm schakelaardozen in nieuwbouw en bestaande bouw.
• Flexibele bevestiging: Montage via draagplaat of geïntegreerde klauwen mogelijk.
• Geïntegreerde zoemer: Vergemakkelijkt de akoestische identificatie bij service en inbedrijfstelling.
• Temperatuursensoraansluiting: Maakt de integratie van een externe temperatuursensor mogelijk.
• Eenvoudige busaansluiting: Aansluitklem ondersteunt snelle en nette bedrading.
• ETS en easy: Geschikt voor projecten met klassieke ETS-planning of eenvoudige systeemstructuur.
• Praktijkgerichte integratie: Zeer goed voor schakelaarsystemen en designgerichte KNX ruimtes.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Berker KNX busaankoppelaar inbouw 4-voudig met zoemer en temperatuursensoraansluiting 80040001
EAN	3250617153362
Catalogus	Aankoppelaar
Bussysteem	KNX
Montagetype	Inbouw
Inbouwlocatie	voor 60 mm schakelaardozen
Aantal aansluitingen sensor/actor	4
Busaansluiting	via aansluitklem
Bevestiging	Draagplaat of geïntegreerde klauwen
Uitrusting	geïntegreerde zoemer, programmeertoets, rode programmeer-led
Temperatuurfunctie	Aansluiting voor externe temperatuursensor
Bedrijfsspanning via bus	21 tot 32 V DC
Min. diepte inbouwdoos	32 mm
Beschermingsgraad	IP20
Temperatuurbereik	-5 °C tot +45 °C
Compatibele inbedrijfstelling	ETS 4 of hoger, easy

Meer flexibiliteit in de ruimte door busaankoppeling, zoemer en sensoraansluiting

Deze busaankoppelaar is ontworpen voor gebruik met passende Berker tastsensoren en wordt aanbevolen overal waar een discrete, nette en functioneel sterke KNX bedieningspost gewenst is. De geïntegreerde zoemer is in het dagelijks gebruik een echt voordeel bij service, test en deelnemertoewijzing. De extra aansluiting voor een externe temperatuursensor breidt de inzetmogelijkheden uit richting ruimteklimaat, setpointregeling of temperatuurmeting in gevoelige zones.

Vooral in hoogwaardige schakelaarsystemen komt deze oplossing goed tot zijn recht: de techniek blijft onzichtbaar in de inbouwdoos, terwijl de opgestoken applicatiemodule de bediening overneemt. Zo ontstaat een elegante verbinding van design, functie en KNX-systeemlogica.

• Nette scheiding van busaankoppeling en bedieningsmodule voor een duidelijke systeemstructuur.
• Zeer geschikt voor drukknopplaatsen met meerdere functies in één ruimte.
• Akoestische identificatie via zoemer vereenvoudigt diagnose en inbedrijfstelling.
• Externe temperatuursensor breidt de toepassing uit bij verwarmings- en klimaatfuncties.
• Passend voor veel Berker KNX tastsensoren uit designgerichte schakelaarseries.
• Montage in standaarddozen ondersteunt een economische installatie.
• Geschikt voor nieuwbouw, modernisering en hoogwaardige systeemruimtes.

Binnen het Berker KNX assortiment is deze busaankoppelaar vooral bedoeld voor passende inbouw-tastsensoren die gebruikmaken van een aparte busbasis. Ten opzichte van eenvoudigere koppeloplossingen zonder zoemer biedt hij een duidelijke meerwaarde bij de inbedrijfstelling en bij service. In vergelijking met varianten zonder sensoraansluiting is dit model beter geschikt voor ruimtes waarin temperatuurwaarden actief in de automatisering moeten worden opgenomen.

Berker biedt bovendien busaankoppelaars voor verschillende bouwvormen en draagringen aan. Ronde of systeemspecifieke varianten kunnen afhankelijk van serie en frontmodule zinvol zijn. Dit model is vooral dan de juiste keuze wanneer een 4-voudig bedieningspunt met passende busbasis, akoestische identificatie en externe temperatuursensoraansluiting gewenst is.

Terwijl pure bedieningsopzetstukken of sensormodules de zichtbare gebruikerszijde vormen, verzorgt de busaankoppelaar op de achtergrond de technische KNX-aansluiting. Modellen zonder extra sensoraansluiting zijn eerder geschikt voor klassieke schakel- en scèneopgaven. Deze uitvoering heeft daarentegen voordeel wanneer de ruimtetemperatuur als meetwaarde of regelgrootheid moet worden geïntegreerd.

Ook ten opzichte van pure bedieningsapparaten met interne temperatuursensor biedt de aansluiting van een externe sensor praktische voordelen. Zo kan het meetpunt doelgericht op een geschikte plaats liggen, bijvoorbeeld weg van warmtebronnen, zoninstraling of tocht. Dat verbetert de bruikbaarheid van de temperatuurwaarden tijdens bedrijf.

Vergelijkbare KNX busaankoppelaars of drukknopinterfaces van andere fabrikanten zijn bijvoorbeeld bekend van Gira, Jung en MDT. Gira zet vaak in op sterk seriegebonden systeemoplossingen met frontintegratie dicht bij het design. Jung biedt eveneens elegante KNX bedieningsconcepten met focus op seriecompatibiliteit en duidelijke gebruikersgeleiding. MDT volgt bij veel KNX apparaten eerder een functiegerichte aanpak met brede parametrering.

Essentiële verschillen liggen meestal in de vorm van de applicatiemodule, de mechanische koppeling, de omvang van de applicatie en de seriecompatibiliteit. Aan KNX-zijde is de integratie in principe systeemopen, maar mechanisch en in het frontdesign zijn de systemen fabrikantgebonden. Voor een veilige keuze moet daarom altijd worden gecontroleerd welke sensorfront exact bij de busaankoppelaar en de schakelaarserie past.

In ETS is het raadzaam om de deelnemer al vroeg duidelijk te benoemen naar ruimte, functie en inbouwlocatie. Dat helpt enorm bij grotere projecten, vooral wanneer meerdere vergelijkbare drukknopplaatsen aanwezig zijn. De geïntegreerde zoemer kan bij de deelnemertoewijzing in het veld zeer nuttig zijn, omdat afzonderlijke apparaten akoestisch kunnen worden geïdentificeerd.

Wanneer een externe temperatuursensor wordt gebruikt, moet het communicatieobject duidelijk aan een groepsadres voor actuele waarde of regeling worden toegewezen. Een praktijkgericht voorbeeld is de overdracht van de temperatuurwaarde aan een verwarmingsregelaar in de woonruimte. In een vergaderruimte kan dezelfde meetwaarde aanvullend voor ventilatievrijgaven of comfortfuncties worden gebruikt.

Voor 4-voudige bedieningspunten loont een logische toetsstructuur, bijvoorbeeld licht linksboven, dimmen rechtsboven, scène linksonder en jaloezie rechtsonder. Zo blijft de bediening intuïtief. Bij de groepsadressering is het zinvol om schakelen, status en scènes netjes te scheiden. Dat vereenvoudigt diagnose, service en latere uitbreidingen in het project.

Wordt de temperatuursensor in een verwarmingsapplicatie gebruikt, dan mag het meetpunt niet direct aan buitenmuren, boven verwarmingsvlakken of in tochtzones liggen. Alleen zo ontvangt de ETS-applicatie betrouwbare waarden voor een stabiele regeling. In gemengde ruimtes met verlichting, zonwering en klimaat wordt een duidelijke structuur aanbevolen met hoofdgroep per vakgebied en middengroep per ruimte.

De Berker KNX busaankoppelaar inbouw 4-voudig met zoemer en temperatuursensoraansluiting 80040001 overtuigt als doordachte interface voor hoogwaardige KNX installaties. Hij combineert solide inbouwtechniek met praktijkgerichte uitrustingskenmerken zoals zoemer, programmeertoets en aansluiting voor een externe temperatuursensor. Het resultaat is een flexibele, servicevriendelijke en designgerichte oplossing voor veeleisende smart building-projecten.

Wie een betrouwbare busbasis voor passende Berker KNX tastsensoren zoekt, krijgt hier een technisch sterke en in het dagelijks gebruik zeer goed bruikbare oplossing voor comfortabele ruimtesturing, duidelijke projectstructuur en een nette KNX-integratie.
