Description

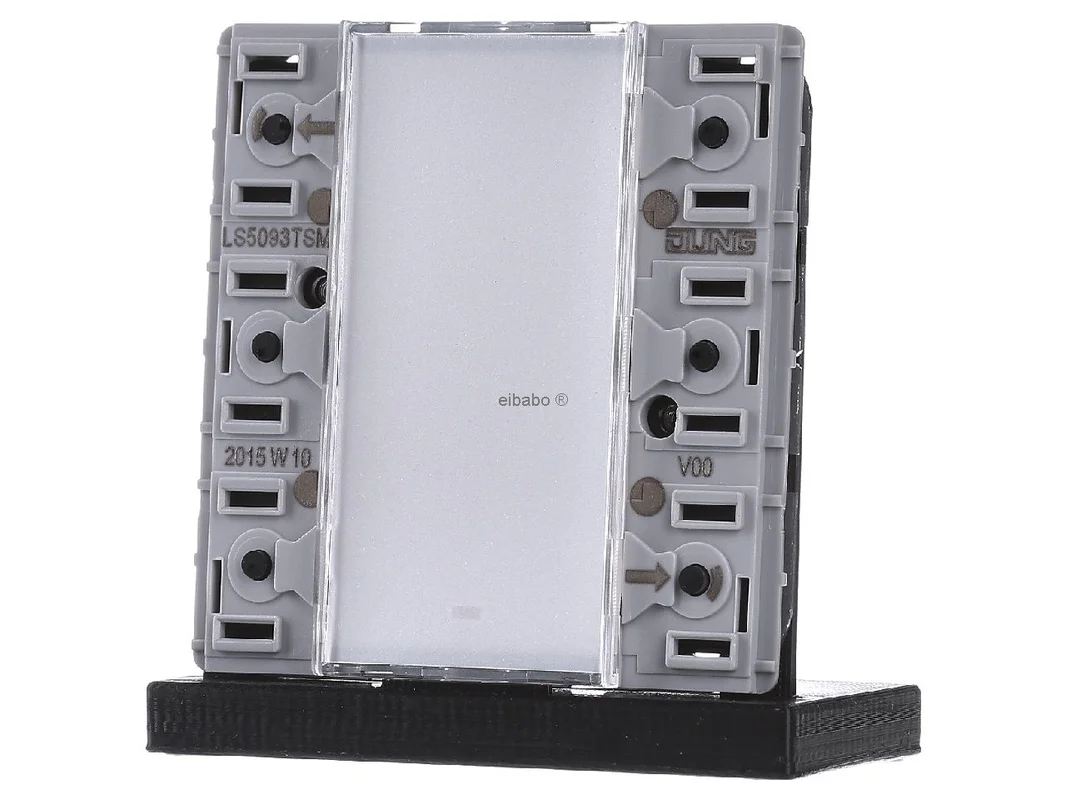

KNX drukknopmodule Universeel, 3-voudig LS 5093 TSM – Jung – 4011377106925:

De Jung KNX tastsensormodule Universal 3-voudig LS 5093 TSM is een veelzijdige inbouwoplossing voor veeleisende KNX-bediening in woningen en utiliteitsgebouwen. De module combineert nauwkeurige toetsfuncties, geïntegreerde busaankoppeling en een heldere bedieningslogica in een compacte opbouw voor de LS-serie. Hij is ideaal geschikt voor schakelen, dimmen, het aansturen van jaloezieën, het verzenden van waarden en voor het oproepen en opslaan van scènes.

Nauwkeurige KNX-bediening met 3-voudige toetstechniek voor licht, scène en zonwering

De universele opzet maakt het apparaat tot een sterke basis voor moderne schakelpunten met een uitgebreide functionaliteit. Per toets kunnen één of twee functies worden gerealiseerd. Daarmee kunnen lichtkringen, dimwaarden, rijcommando’s, scènes of temperatuurfucties comfortabel en overzichtelijk worden bediend. De geïntegreerde busaankoppelaar bespaart extra componenten en vereenvoudigt de planning binnen het KNX-systeem.

Een verlichtbaar beschriftingsveld ondersteunt de snelle toewijzing van de functies. Per toets is een status-led beschikbaar, waarvan de kleur op rood, groen of blauw kan worden ingesteld. Daarnaast dient een bedrijfs-led als oriëntatielicht en voor de weergave van de programmeertoestand. Ook de helderheid van leds en beschriftingsveld kan worden aangepast en indien nodig tijdens gebruik worden omgeschakeld, bijvoorbeeld voor rustige nachtmodi.

Producthighlights voordelen

• 3-voudige universele toets: Ideaal voor licht, dimmen, jaloezie, waarden en scènes in één bedieningsveld.
• Geïntegreerde busaankoppelaar: Directe aansluiting op KNX TP zonder apart koppelingselement.
• Twee functies per toets: Meer bedieningscomfort op een klein oppervlak dankzij flexibele toewijzing.
• Status-led per toets: Duidelijke terugmelding met vrij kiesbare ledkleur.
• Bedrijfs-led: Te gebruiken als oriëntatielicht en voor de weergave van de programmeertoestand.
• Verlichtbaar beschriftingsveld: Nette markering voor veilige en intuïtieve bediening.
• Ruimtetemperatuurmeting: Ondersteunt ruimtegebonden automatisering en regelfuncties.
• Nevengeschakelde post voor regelaar: Zinvol als bedieningspunt in KNX-ruimteconcepten.
• Blokkeerfunctie: Afzonderlijke of alle toetsfuncties kunnen gericht worden geblokkeerd of omgeschakeld.
• Alarmfunctie: Optioneel met bevestiging via toetsdruk voor een duidelijke reactie bij storingen.
• Energiebesparingsmodus: Ondersteunt een efficiënte werking in het dagelijks gebruik.
• Uitbreidbaar: Aansluiting voor een tastsensor-uitbreidingsmodule van 1-voudig tot 4-voudig.

Intelligente functies voor moderne KNX-ruimtes

• Lichtregeling: Schakelen en dimmen met duidelijke terugmelding direct op de toets.
• Jaloezieregeling: Omhoog, omlaag en verdere rijcommando’s voor zonwering in het dagelijks gebruik.
• Scène-oproep: Comfortfuncties zoals werken, ontspannen of avondlicht met één druk op de knop.
• Waardegever: Overdracht van helderheid, temperatuur of setpoints in het KNX-systeem.
• Nachtbedrijf: Gereduceerde ledhelderheid voor gangen, slaapkamers en hotelomgevingen.
• Alarmbevestiging: Praktisch voor gedefinieerde reacties bij meldingen en bijzondere toestanden.
• Bouwplaatsbedrijf: Ook bedienbaar zonder designtoetsen dankzij transparante afdekking.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX tastsensormodule Universal 3-voudig LS 5093 TSM
EAN	4011377106925
Catalogus	Aanraaksensor
Bussysteem	KNX TP 256
Producttype	Toets 3-voudig
Montagewijze	Inbouw
Inbouw	Inbouwdoos volgens DIN 49073
Busaankoppeling	geïntegreerd
Aantal toetsen	3
Aantal bedieningspunten	6
Functies	Schakelen, dimmen, jaloezie, waardegever, scènes
Ledweergave	Status-led per toets, bedrijfs-led instelbaar
Ledkleuren	Rood, groen of blauw
Beschriftingsveld	verlichtbaar
Ruimtetemperatuur	Meting geïntegreerd
Uitbreiding	Aansluiting voor tastsensor-uitbreidingsmodule 1-voudig tot 4-voudig
Beschermingsgraad	IP20
Min. doosdiepte	25 mm
Opgenomen vermogen	0,288 W

Flexibele KNX-toetsoplossing voor de LS-serie met uitbreidingsoptie en duidelijke bedieningsstructuur

De Jung KNX tastsensormodule Universal 3-voudig busaankoppelaar inbouw LS 5093 TSM overtuigt overal waar op één schakelplaats veel functies netjes en elegant moeten worden gebundeld. Hij is bijzonder sterk in ruimtes waarin licht, zonwering, scènes en temperatuur niet over meerdere inzetstukken verdeeld, maar centraal en intuïtief moeten worden bediend. Door de vrije parametrering in ETS kan de module zeer goed worden aangepast aan woonruimtes, kantoren, vergaderzones of hoogwaardige hoteltoepassingen.

Een groot voordeel is de duidelijke terugmelding tijdens gebruik. Status-leds per toets en de aparte bedrijfs-led vergemakkelijken de oriëntatie en zorgen voor een moderne, hoogwaardige gebruikersgeleiding. Het beschrijfbare veld helpt bij de eenduidige toewijzing van functies. Zo blijft de bediening ook bij complexe KNX-projecten overzichtelijk.

• Zeer goede oplossing voor schakelen, dimmen, jaloezie en scènes op één punt.
• Geschikt voor hoogwaardige woonruimtes, kantoren en projecten met een duidelijke bedieningslogica.
• Kleurige led-terugmelding verbetert gebruikersgeleiding en statusweergave.
• Meting van de ruimtetemperatuur ondersteunt vraaggestuurde ruimtefuncties.
• Blokkeren, omschakelen en alarmfuncties verhogen veiligheid en flexibiliteit.
• Uitbreidbaar voor extra toetsniveaus binnen de LS-serie.
• Bouwplaatsbedrijf zonder definitieve designafdekking bespaart tijd in de bouwfase.

Binnen het Jung-portfolio is deze 3-voudige module de uitgebalanceerde oplossing voor typische KNX-standaardruimtes met extra comfort. Ten opzichte van eenvoudigere varianten met minder toetsen is hij beter geschikt voor ruimtes waarin meerdere disciplines parallel moeten worden bediend. In vergelijking met grotere bedieningsstations of ruimtecontrollers blijft de focus hier duidelijk op een compacte, directe toetsbediening met hoge praktische toepasbaarheid.

Als op dezelfde plaats meer functiedichtheid nodig is, kan de module in de LS-serie worden aangevuld met passende tastsensor-uitbreidingsmodules. Daardoor blijft het bedieningsconcept uniform, zonder dat naar andere apparaatgroepen hoeft te worden uitgeweken.

In vergelijking met een pure uitbreidingsmodule biedt dit apparaat de geïntegreerde busaankoppelaar en kan het als centrale basiseenheid worden ingezet. Een uitbreidingsmodule dient daarentegen alleen voor de vergroting van een bestaande toetsoplossing. Ruimtecontrollers of regelmodules van Jung gaan nog verder en zijn eerder bedoeld voor complexe ruimteregeling met een diepere focus op klimaat en setpoints. De 3-voudige tastsensormodule is daarentegen de juiste keuze wanneer de directe bediening van licht, zonwering en scènes centraal staat.

Voor eenvoudige schakeltaken met een gering aantal functies volstaan vaak kleinere toetsoplossingen. Wanneer echter ledstatus, beschrifting, temperatuurreferentie en veelzijdige functies gevraagd zijn, laat deze module zijn sterke punten duidelijk zien.

Vergelijkbare KNX-tastsensoren van andere bekende merken zijn bijvoorbeeld modellen van Gira, MDT en Busch-Jaeger. Gira biedt afhankelijk van de serie zeer hoogwaardige design- en sensoroplossingen, vaak met een sterke focus op oppervlakken en systeemintegratie. MDT scoort vaak met een zeer functierijke ETS-applicatie en een sterke prijs-kwaliteitverhouding. Busch-Jaeger zet in veel series in op een brede systeemwereld met passende bedieningspunten voor hoogwaardige gebouwautomatisering.

Essentiële verschillen liggen meestal in designlijnen, ledconcept, parametreringsomvang, temperatuurfuncties en de compatibiliteit met de betreffende schakelprogramma’s. In KNX-bedrijf blijven de basisfuncties systeemtechnisch goed integreerbaar, maar voor optiek, bedieningsgevoel en uitbreiding binnen een bestaande serie is de keuze van de juiste fabrikant bijzonder belangrijk.

In ETS is het aan te raden eerst een duidelijke toewijzing van de drie toetsen per ruimtefunctie te maken, bijvoorbeeld links licht, midden scène en rechts jaloezie. Zo ontstaat een logische bediening die ook voor eindklanten gemakkelijk begrijpelijk blijft. Voor elke toets kan een eenvoudige of dubbele functie worden opgeslagen, bijvoorbeeld korte toetsdruk voor schakelen en lange toetsdruk voor dimmen.

Bij zonwering is het in de praktijk zinvol om boven en onder als rijcommando te gebruiken en een extra functie voor scène of lamellenverstelling in te plannen. In woonruimtes kan een toets bijvoorbeeld de scène “Avond” oproepen, terwijl een lange druk alle armaturen in de ruimte uitschakelt. In kantoren kunnen toetsen worden gedefinieerd voor aanwezigheidsnabij licht, verblindingsvrije stand en vergadermodus.

De status-leds moeten in ETS zinvol aan groepsobjecten worden gekoppeld, zodat ze reële toestanden weergeven, bijvoorbeeld licht AAN, automatiek actief of jaloezie in comfortpositie. Voor nachturen is een gereduceerde ledhelderheid aan te bevelen. Bij gebruik van de temperatuurmeting moet worden gelet op een correcte plaatsing in de wand en een passende parametrering in het ruimteregelconcept, zodat de gemeten waarde in het dagelijks gebruik stabiel en bruikbaar blijft.

Kies voor een doordachte bedieningsoplossing met duidelijke terugmelding, hoge flexibiliteit en sterke KNX-integratie. De module brengt moderne gebouwbesturing elegant naar de wand en creëert een intuïtieve verbinding van techniek, comfort en design. Zo ontstaat een schakelplaats die in het dagelijks gebruik overtuigt en ook in veeleisende projecten professioneel oogt.
