KNX jaloezieactor 24-voudig – KNX Schakel-/zonweringactor voor bussysteem 24-/12-voudig 230241SR – Jung – 4011377179134:

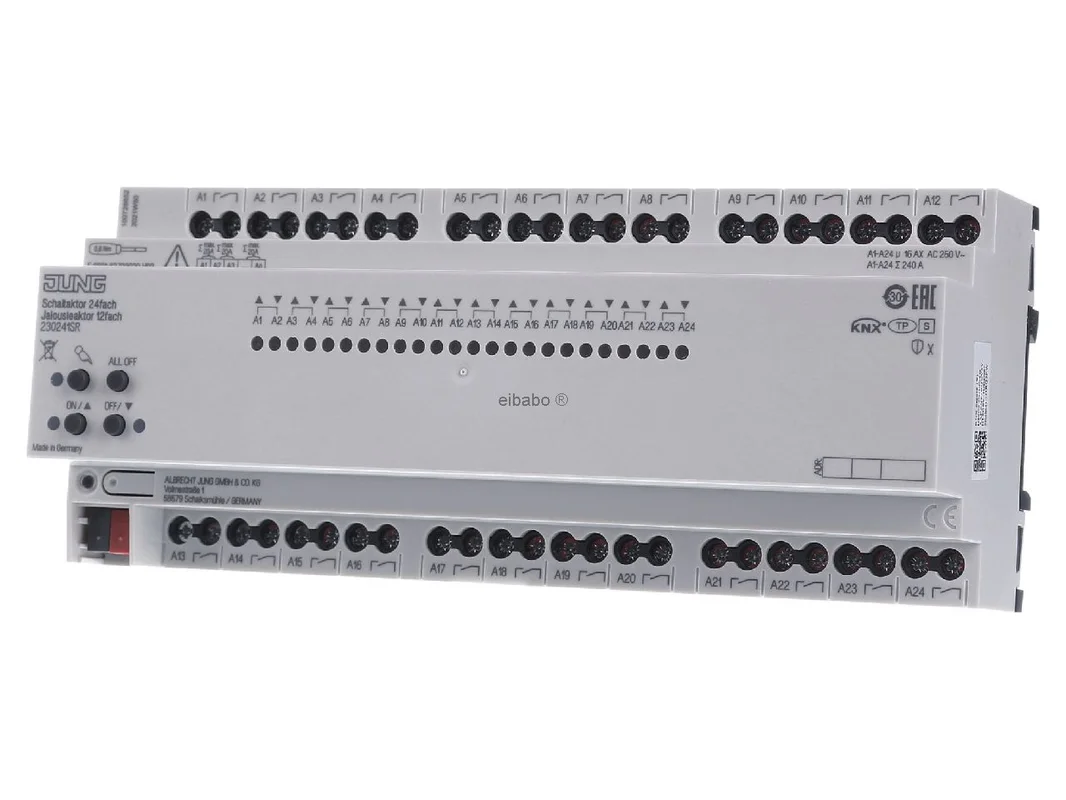

De Jung KNX schakelactor jaloezieactor 24-voudig 12-voudig Secure 16A REG 230241SR is een krachtige oplossing voor slimme gebouwautomatisering met KNX. Het apparaat combineert schakel- en jaloeziefuncties in een compacte REG-behuizing en is ideaal voor de centrale aansturing van elektrische verbruikers, jaloezieën, rolluiken, markiezen en vergelijkbare aandrijvingen in woon- en utiliteitsgebouwen.

Nauwkeurige KNX besturing voor licht, belastingen en zonwering

Met maximaal 24 schakelfuncties of 12 jaloeziekanalen biedt de actor een hoge flexibiliteit bij de planning van moderne KNX installaties. De elektronisch handbediening direct op het apparaat en de goed zichtbare led-statusweergave vergemakkelijken de ingebruikname, testwerking en service in de verdeelkast aanzienlijk. Dankzij ondersteuning voor KNX Data Secure is ook beveiligde communicatie in veiligheidsrelevante projecten mogelijk.

In jaloeziemodus ondersteunt het apparaat AC-motoren met 230 V en maakt het directe aansturing van doekpositie en lamellenstand mogelijk. Terugmeldingen over rijtoestand, positie en lamellenhoek zorgen voor transparantie tijdens het gebruik en vormen een sterke basis voor automatisering, visualisatie en energiebeheer.

Producthighlights voordelen

• Combinatieapparaat voor veel taken: Schakelen van verbruikers en aansturen van jaloezieën, rolluiken of markiezen in slechts één apparaat.
• Hoge kanaaldichtheid: Tot 24 schakelfuncties of 12 jaloezie-uitgangen voor centrale verdelingen.
• KNX Secure geschikt: Beveiligde communicatie voor moderne en veeleisende KNX projecten.
• Handbediening op het apparaat: Ideaal voor gebruik op de bouwplaats, testlopen en snelle diagnose in de schakelkast.
• Led-statusweergave: Overzichtelijke kanaalstatus voor onderhoud en service.
• Flexibele bedrijfsmodi: Voor jaloezie met lamellen, rolluik, markies en ventilatieklep of dakraam.
• Directe positiesturing: Doekpositie en lamellenstand gericht aanstuurbaar.
• Uitgebreide terugmeldingen: Rijtoestand, positie en lamellenhoek voor visualisatie en logica.
• Centrale functies: Verzamelterugmelding, blokkeringen, gedwongen besturing en centrale schakelcommando’s.
• Praktische tijdfuncties: In- en uitschakelvertraging evenals trappenhuisverlichting met uitschakelwaarschuwing.

Intelligente functies voor comfort, bescherming en efficiëntie

• Scènefunctie: Terugkerende processen kunnen snel via een scène worden opgeroepen.
• Veiligheidsfuncties: Ondersteuning voor regenalarm, vorstalarm en drie onafhankelijke windalarmen.
• Zonwering: Automatiek met verwarmen-koelen-functie voor meer comfort en minder energieverbruik.
• Cyclische bewaking: Belangrijke statuswaarden kunnen regelmatig worden bewaakt.
• Logische koppeling: Ideaal voor complexe processen met prioriteiten en vrijgaven.
• Bedrijfsurenteller: Praktisch voor onderhoud, evaluatie en installatiecontrole.
• Blokkeringen per uitgang: Afzonderlijke uitgangen kunnen handmatig of via de bus gericht worden geblokkeerd.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX schakelactor jaloezieactor 24-voudig 12-voudig Secure 16A REG 230241SR
EAN	4011377179134
Catalogus	Jaloezieactor
Bussysteem	KNX TP 256
KNX nominale spanning	DC 21 tot 32 V SELV
Stroomopname KNX	4 tot 24 mA
Montagewijze	REG, DIN-rail volgens DIN EN 60715
Inbouwbreedte	216 mm, 12 TE
Uitgangen schakelen	tot 24-voudig
Uitgangen jaloezie	tot 12-voudig
Schakelspanning	AC 250 V
Schakelstroom AC1	16 A
Fluorescentielampen	16 AX
Ohmse belasting per uitgang	3000 W
Capacitieve belasting	16 A / 140 µF
motorbelasting	1380 VA
Inschakelstroom 200 µs	max. 800 A
Inschakelstroom 20 ms	max. 165 A
Gloeilampen 230 V	2300 W
HV halogeenlampen	2300 W
HV ledlampen	max. 400 W
LV halogeen met elektronisch transformatoren	1500 W
LV halogeen met inductieve transformatoren	1200 VA
T5/T8 ongecompenseerd	1000 W
T5/T8 parallel gecompenseerd	1160 W / 140 µF
Duo-schakeling	2300 W / 140 µF
Compacte fluorescentielampen	1000 W ongecompenseerd, 1160 W / 140 µF parallel gecompenseerd
Kwikdamplampen	1000 W ongecompenseerd, 1160 W / 140 µF parallel gecompenseerd
Aansluittype	Schroefklemmen
Massieve geleider	1 x 0,5 tot 4 mm²
Fijnaderige geleider zonder huls	1 x 0,5 tot 4 mm²
Fijnaderige geleider met huls	1 x 0,5 tot 2,5 mm²
KNX aansluiting	KNX aansluitklem
Omgevingstemperatuur	-5 °C tot +45 °C
Opslag- en transporttemperatuur	-25 °C tot +70 °C
Bijzonderheid	elektronisch handbediening, led-statusweergave, updatebaar via ETS Service App

Meer vermogen voor centrale KNX zonwering en belastingssturing

De Jung KNX schakelactor jaloezieactor 24-voudig 12-voudig Secure 16A REG 230241SR is bijzonder geschikt voor projecten met veel aandrijvingen en schakelbelastingen in een centrale onderverdeling. Het apparaat is op zijn sterkst wanneer grote woonhuizen, kantooroppervlakken of gemengde objecten met een duidelijke, schone kanaalstructuur worden gepland. Door het hoge aantal kanalen neemt de inspanning bij de verdeling af, terwijl de parametrering toch overzichtelijk blijft.

Een groot voordeel is de combinatie van klassieke schakeltechniek en moderne zonweringsbesturing. Zo kunnen naast rolluiken en jaloezieën ook andere elektrische verbruikers in één uniform KNX concept worden geïntegreerd. Dat bespaart ruimte in de schakelkast en creëert meer speelruimte bij de planning.

• Geschikt voor centrale KNX verdelingen met een hoog aantal kanalen.
• Ideaal voor gemengde toepassingen van schakelen en zonwering.
• Fijne besturing van lamellen en doek voor meer comfort.
• Directe terugmelding verbetert visualisatie en diagnose.
• Secure-functie verhoogt de bescherming bij gevoelige KNX installaties.
• Handbediening helpt bij service, test en ingebruikname.
• Veiligheidsalarmen verhogen de bescherming bij weersomstandigheden.

Binnen het Jung assortiment is dit model vooral interessant voor grotere installaties waarin veel kanalen op weinig ruimte nodig zijn. Kleinere actoren van de fabrikant zijn eerder geschikt voor afzonderlijke verdiepingen, weinig ruimtes of decentrale verdelingen. Dit apparaat toont zijn kracht wanneer veel aandrijvingen netjes gebundeld en centraal bestuurd moeten worden.

Vergeleken met eenvoudige jaloezieactoren met minder kanalen biedt deze uitvoering meer speelruimte voor complexe gevels, grotere wooneenheden of bedrijfsobjecten. Ten opzichte van pure schakelactoren ligt het voordeel in de gespecialiseerde zonweringslogica met directe positiesturing en lamellenbesturing.

Apparaten met een lager aantal kanalen zijn vaak de betere keuze wanneer korte kabelwegen, kleinere projecten of een structuur per ruimte gewenst zijn. Dit model is daarentegen ontworpen voor efficiëntie in de hoofdverdeler. Het vermindert het aantal afzonderlijke apparaten en is zeer geschikt voor gestandaardiseerde kanaalgroepen, bijvoorbeeld per gevel, per verdieping of per gebruiksgebied.

Bij toepassingen met focus op licht en belastingen zonder zonwering is een pure schakelactor van de fabrikant meestal de geschiktere keuze. Wanneer echter rolluiken, jaloezieën of markiezen veilig en nauwkeurig moeten worden bestuurd, biedt dit apparaat een duidelijk geschiktere functionele basis.

Vergelijkbare KNX jaloezieactoren zijn onder andere te vinden bij MDT, ABB en Hager. MDT staat vaak bekend om een zeer uitgebreide ETS applicatie en veel comfortfuncties. ABB scoort in veel projecten met een sterke systeemnabijheid in grotere utiliteitsgebouwen. Hager wordt vaak gekozen wanneer een uniforme infrastructuur in de verdeler met andere Hager componenten gewenst is.

Daarentegen overtuigt deze Jung oplossing door de combinatie van een hoog aantal kanalen, Secure-ondersteuning, handmatige bediening op het apparaat en het flexibele gebruik als schakelactor of jaloezieactor. De KNX integratie gebeurt conform de standaard, wat de integratie in gemengde KNX installaties in principe vergemakkelijkt.

In de ETS moet eerst duidelijk worden vastgelegd welke kanalen als schakelfunctie en welke als jaloeziefunctie worden gebruikt. Een duidelijke kanaalbenaming op basis van ruimte, gevelzijde of gebruik bespaart later veel tijd. Voor jaloezieën wordt het exact inmeten van de looptijden aanbevolen, zodat posities en lamellenhoeken reproduceerbaar kunnen worden aangestuurd.

Praktisch is een groepsstructuur met gescheiden adressen voor op/neer, stop, absolute positie, lamellenstand en terugmelding. Zo blijft de installatie overzichtelijk en kan zij eenvoudig in visualisaties of logicamodules worden geïntegreerd. Voor veiligheidsfuncties moeten windalarm, vorstalarm en regenalarm eigen prioriteiten krijgen, zodat beschermingscommando’s niet door comfortfuncties worden overstemd.

Een typisch voorbeeld uit het dagelijks gebruik is de combinatie van zonwering en ruimteklimaat: bij hoge helderheid gaat de jaloezie naar een vaste doekpositie, terwijl de lamellen zo worden ingesteld dat verblinding afneemt en daglicht behouden blijft. Een ander voorbeeld is de centrale nachtfunctie, waarbij alle rolluiken ’s avonds worden gesloten en ’s morgens per zone weer worden geopend. Voor servicegevallen is het zinvol om relevante terugmeldobjecten en blokkeerobjecten zorgvuldig te documenteren.

Wie veel zonweringsaandrijvingen en schakelopdrachten in één professionele KNX installatie wil bundelen, krijgt hier een doordachte en krachtige oplossing. Het apparaat combineert een hoog schakelvermogen, nauwkeurige zonweringsfuncties, duidelijke terugmeldingen en moderne Secure-techniek in een compacte opbouw. Zo ontstaat een toekomstbestendige basis voor comfort, efficiëntie en betrouwbare automatisering in het gebouw.
