Description

KNX jaloezieactor 8-voudig met looptijdmeting, 8TE, REG, 10A, 230VAC, JAL-0810M.02 – MDT – 4251916130657:

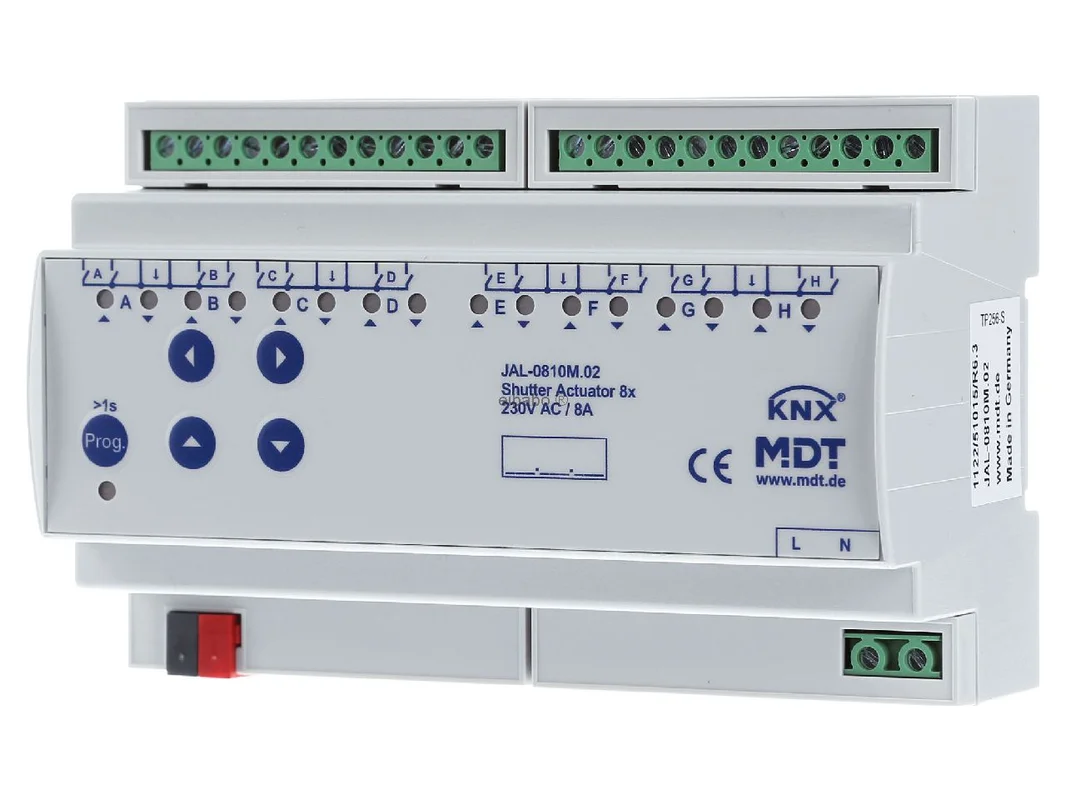

De MDT KNX jaloezieactor 8-voudig met looptijdmeting REG 10A 230V AC JAL-0810M.02 is de krachtige oplossing voor de slimme aansturing van jaloezieën en rolluiken in moderne KNX-installaties. Acht afzonderlijk parametriseerbare uitgangen, automatische looptijdmeting en een nauwkeurige zonnestandberekening zorgen voor een hoge regelkwaliteit, meer comfort en een nette integratie in veeleisende woon- en utiliteitsgebouwen.

Nauwkeurige KNX-zonwering voor woningbouw en utiliteitsbouw

De jaloezieactor is ontworpen voor 230V AC-motoren tot 300W en combineert een hoge functiedichtheid met praktische bediening. De automatisch gemeten en opgeslagen looptijden verbeteren de exacte positionering van gordijn en lamellen. Zo kunnen lichtwering, privacy en ruimteklimaat gericht worden gestuurd. De handbediening op het apparaat, de vergrendelbare lokale bediening en de LED-weergave per kanaal vergemakkelijken service, test en diagnose direct in de verdeler.

Producthighlights voordelen

• Acht kanalen: Ideaal voor de aansturing van meerdere jaloezieën of rolluiken met slechts één REG-apparaat.
• Looptijdmeting: Automatische registratie en opslag voor nauwkeurige posities in het dagelijks gebruik.
• Zonnestandberekening: Ondersteunt automatische zonwering en gerichte lamellennasturing.
• Jaloezie of rolluik: Flexibele parametrering per kanaal op basis van aandrijving en toepassingsgebied.
• Ventilatiefunctie: Praktische reactie bij een geopend of gekanteld raam.
• Tipbedrijf: Exacte verstelling voor comfortabele fijnpositionering.
• Scènes en automatisering: Uitgebreide 1-bit- en 1-byte-functies voor centrale processen.
• Alarm en vergrendeling: Instelbaar gedrag voor veilige gebouwprocessen.
• Geforceerde aansturing: Geprioriteerde commando’s met automatische terugvaltijd.
• Snelle ETS-integratie: Efficiënte download dankzij long frame support voor ETS5.

Intelligente functies voor meer comfort en efficiëntie

• Automatische zonwering: Vermindert verblinding en ondersteunt een stabiel ruimteklimaat.
• Lamellennasturing: Optimaliseert daglicht en privacy tijdens gebruik.
• Vrije tijdparameters: Looptijden, pauzetijden en staptijden per kanaal aanpasbaar.
• Gescheiden verplaatstijd: Omhoog en omlaag kunnen onafhankelijk worden ingesteld.
• Absolute positionering: Hoogte en lamellen gericht aanstuurbaar via 1 byte.
• Centrale functie: Ideaal voor totaalcommando’s zoals zonwering of nachtpositie.
• Gedrag bij busuitval: Reactie bij uitval en herstel vrij definieerbaar.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	MDT KNX jaloezieactor 8-voudig met looptijdmeting REG 10A 230V AC JAL-0810M.02
EAN	4251916130657
Catalogus	Jaloezieactor
Bussysteem	KNX met geïntegreerde busaankoppeling
Andere bussystemen	geen
Montagewijze	REG
Breedte in module-eenheden	8 TE
Lokale bediening	ja, vergrendelbaar
LED-weergave	ja, per kanaal
Aantal ingangen	0
Max. aantal jaloezie-uitgangen	8
Schakelstroom ohms	10 A
Max. schakelvermogen	300 W
Stroomsoort	AC
Nominale spanning	230 V AC
Beschermingsgraad	IP20
Bijzonderheid	automatische looptijdmeting en zonnestandberekening
Applicatie	uitgebreid, met scène-, alarm-, centrale en vergrendelingsfuncties

Meer automatisering, nauwkeurige posities en duidelijke voordelen in het KNX-dagelijks gebruik

Dit apparaat is bijzonder geschikt voor projecten met veel zonweringaandrijvingen en hoge eisen aan precisie. De automatische looptijdmeting levert een stabiele basis voor nauwkeurige posities, ook wanneer meerdere gevels of ruimtes centraal worden beheerd. In combinatie met zonnestandberekening en lamellennasturing ontstaat een zonweringsoplossing die niet alleen comfortabel werkt, maar ook de energiebehoefte voor koeling en kunstlicht kan verlagen.

In het dagelijks gebruik overtuigt de actor door een duidelijke bedieningslogica, goede diagnose op het apparaat en veelzijdige parametrering. Daardoor is hij geschikt voor eengezinswoningen, veeleisende wooncomplexen, kantoren, praktijken en kleinere utiliteitsgebouwen met KNX-infrastructuur.

• Acht afzonderlijk instelbare kanalen voor gestructureerde zonwering per ruimte of gevelzijde.
• Automatische meting van de looptijden voor nauwkeurige hoogte- en lamellenposities.
• Zonnestandlogica voor dynamische zonwering gedurende de dag.
• Ventilatiefunctie voor veilige processen bij raamcontact en gekantelde vleugel.
• 1-bit-automatische posities en 1-byte-positionering voor zowel eenvoudige als nauwkeurige scènes.
• Alarm-, vergrendelings- en centrale functies voor weer- of veiligheidsgerelateerde prioriteiten.
• Handbediening en LED-status per kanaal voor service zonder extra apparaat.
• Geschikt voor jaloezie- en rolluikbedrijf binnen een uniform KNX-concept.

Binnen het MDT-assortiment zijn er ook jaloezieactoren zonder looptijdmeting en varianten met een ander aantal kanalen. Modellen zonder meetfunctie zijn vaak geschikt wanneer alleen eenvoudige op- en neerbewegingen of basisscènes nodig zijn. De M-variant biedt daarentegen duidelijke voordelen wanneer nauwkeurige posities, fijne lamellenstand en een robuuste automatisering gewenst zijn.

Vergeleken met kleinere MDT-jaloezieactoren met minder kanalen is deze 8-voudige uitvoering vooral interessant voor centrale verdelingen en grotere projecten. Hij bespaart ruimte in de schakelkast, bundelt veel aandrijvingen in één apparaat en vermindert de inspanning voor de structuur van de installatie. Bij kleine installaties met slechts enkele ramen kan een compactere variant economischer zijn.

Voor pure rolluiktoepassingen met focus op omhoog, omlaag en centrale commando’s is vaak een eenvoudig geparametriseerde jaloezieactor zonder complexe lamellenlogica voldoende. Zodra echter buitenjaloezieën, verblindingsvrije werkplekken of zonafhankelijke automatisering gewenst zijn, laat de uitvoering met looptijdmeting haar sterke punten duidelijk zien. Ze is ontworpen voor nauwkeurige tussenposities en reproduceerbare verplaatsingsprofielen.

Ook in combinatie met MDT-glastasters, tasters, aanwezigheidsmelders of weerdata in het KNX-systeem ontstaat een goed afgestemd totaalconcept. Zo kunnen lokale bediening, centrale commando’s en automatiseringsregels zeer goed met elkaar worden verbonden.

In de KNX-omgeving zijn ook apparaten van ABB, Gira en Hager wijdverbreid. ABB biedt met 8-voudige jaloezieactoren eveneens oplossingen voor centrale zonwering, vaak met een solide functionele basis en een sterke aanwezigheid in de utiliteitsbouw. Gira zet bij vergelijkbare actoren vaak in op een zeer gestructureerde parametrering en verschillende uitrustingsniveaus zoals standaard of comfort. Hager is eveneens gevestigd in het KNX-bereik en wordt vaak gebruikt in merkhomogene installaties.

Essentiële verschillen liggen meestal in de diepgang van de applicatie, de bedieningslogica in ETS en de comfortfuncties voor automatische positionering. KNX-basisfuncties zoals verplaatsingscommando’s, status of scènes zijn systeemmatig goed integreerbaar, omdat ze op gangbare KNX-objecten zijn gebaseerd. Bij de mate van detail voor zonnelogica, positionering en servicecomfort biedt dit model een bijzonder praktijkgerichte uitrusting.

In ETS is het aan te raden om eerst elk kanaal eenduidig te benoemen op basis van ruimte en type zonwering, bijvoorbeeld „Kantoor Zuid links“ of „Wonen buitenjaloezie West“. Daarna moet per kanaal de passende bedrijfsmodus voor jaloezie of rolluik worden ingesteld. Bij buitenjaloezieën is de exacte staptijd voor de lamellen belangrijk, zodat de nasturing correct werkt.

Een beproefde werkwijze is het inmeten van de werkelijke looptijden direct na de inbedrijfstelling. Zo kunnen tussenposities later reproduceerbaar worden aangestuurd. Voor standaardscènes zoals „Werken“, „Afwezig“ of „Avond“ zijn 1-bit-automatische posities vaak zeer efficiënt. Voor exacte waarden, bijvoorbeeld 35 procent hoogte en een gedefinieerde lamellenstand, is de 1-byte-positionering de betere keuze.

Voor een veilige logica moeten centrale objecten, alarmobjecten en vergrendelobjecten op gescheiden groepsadressen liggen. Praktijkvoorbeeld: bij wind- of weeralarm krijgt het betreffende kanaal een geprioriteerd commando, rijdt naar de beschermingspositie en valt na afloop van de terugvaltijd weer terug naar de normale automatische werking. Bij een gekanteld raam kan de ventilatiefunctie de zonwering in een veilige deelpositie houden in plaats van de normale zonautomatisering uit te voeren.

Ook zinvol is de duidelijke scheiding tussen handmatige bediening en automatisering. Een korte druk op de wandsensor kan een lokale beweging activeren, terwijl de centrale zonwering via aparte groepsadressen loopt. Zo blijft het gedrag ook in grotere KNX-projecten inzichtelijk en servicevriendelijk.

Wie inzet op nauwkeurige zonweringssturing, grote functionele veelzijdigheid en duidelijke ETS-parametrering, krijgt met deze actor een krachtige oplossing voor professioneel gebruik. De combinatie van 8-voudige kanaalstructuur, automatische looptijdmeting, zonnestandberekening en flexibele scènelogica maakt hem tot de ideale keuze voor moderne KNX-installaties met hoge comforteisen.

Hiermee stuurt u jaloezieën en rolluiken niet alleen betrouwbaar aan, maar ook intelligent, energiegericht en toekomstbestendig. Een overtuigende keuze voor iedereen die meer uit zijn KNX-zonwering wil halen.
