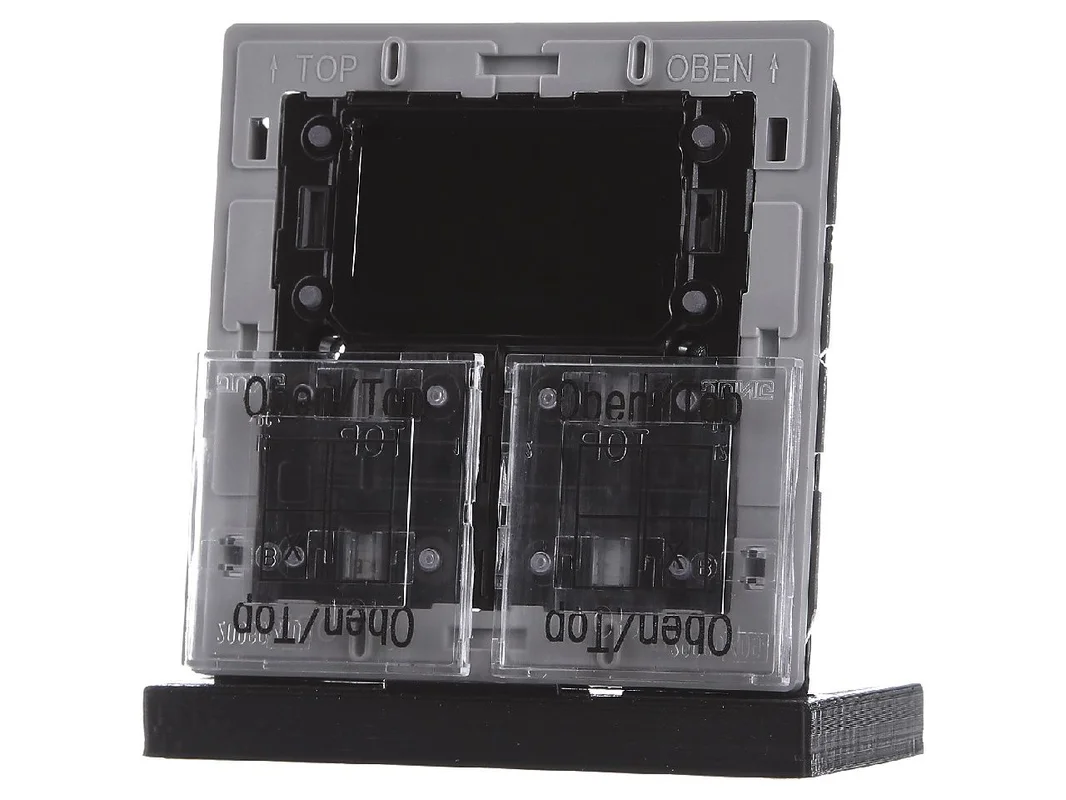

KNX-kamercontrollermodule 4093 KRM TS D – Jung – 4011377049390:

De Jung KNX compacte ruimteregelaarmodule 3-voudig F40 TP256 inbouw met temperatuursensor 4093 KRM TS D combineert moderne ruimtebesturing, nauwkeurige temperatuurregeling en comfortabele KNX-bediening in een compact meervoudig bedieningsapparaat. Het is ideaal voor veeleisende woon- en utiliteitsgebouwen waarin licht, zonwering, scènes en ruimteklimaat centraal via een stijlvolle bedieningsplaats moeten worden aangestuurd.

Nauwkeurige ruimtebesturing en flexibele KNX-bediening met de Jung KNX compacte ruimteregelaarmodule 3-voudig F40 TP256 inbouw met temperatuursensor 4093 KRM TS D

De inbouwmodule is ontworpen voor montage in inbouwdozen volgens DIN 49073 en werkt met KNX TP 256 in S-modus. Hij meet en regelt de ruimtetemperatuur via een geïntegreerde temperatuursensor en ondersteunt tegelijk talrijke tastsensorfuncties zoals schakelen, dimmen, jaloeziebesturing, waardegever en scène-oproep. Daarmee is het apparaat een krachtige interface voor intelligente individuele ruimtebesturing.

Vier rode status-leds zorgen voor duidelijke terugmeldingen tijdens gebruik. Een blauwe bedrijfs-led dient als oriëntatieverlichting en toont daarnaast de programmeerstatus aan. Dankzij de vrije toewijzing van alle toetsen kunnen zowel klassieke tastsensorfuncties als regelfuncties comfortabel worden gerealiseerd. Ook de ventilatorregeling met tot 8 ventilatorstanden en automatische modus vergroot het toepassingsgebied aanzienlijk.

Producthighlights voordelen

• 3-voudig bedieningsconcept: Ideaal voor meerdere functies op één centrale schakelplaats.
• Geïntegreerde temperatuursensor: Registreert de ruimtetemperatuur direct op de bedieningslocatie.
• Ruimtetemperatuurregeling: Ondersteunt de instelling van de gewenste waarde voor aangenaam comfort in het dagelijks leven.
• Veelzijdige KNX-functies: Schakelen, dimmen, jaloezie, waardegever en scène-oproep in één module.
• Vrije toetsentoewijzing: Toetsen kunnen flexibel als toets- of wipfunctie worden gebruikt.
• Statusweergave via led: Vier rode leds en een blauwe bedrijfs-led zorgen voor duidelijke terugmelding.
• Weergave van waarden: Ruimtetemperatuur, gewenste temperatuur, buitentemperatuur en tijd bruikbaar.
• Uitbreidbaar: Aansluiting voor een tastsensor-uitbreidingsmodule 1-voudig tot 4-voudig aanwezig.
• Geïntegreerde busaankoppelaar: Directe aansluiting op de KNX-lijn zonder apart extra onderdeel.
• Inbouwmontage: Geschikt voor een nette en elegante integratie in moderne ruimtes.

Intelligente functies voor wooncomfort en gebouwbesturing

• Lichtregeling: Eenvoudige bediening van aan-, uit- en dimfuncties direct aan de wand.
• Zonwering: Comfortabele besturing van jaloezieën of vergelijkbare aandrijvingen.
• Scène-oproep: Lichtscènes en comfortscènes kunnen snel worden opgeroepen en opgeslagen.
• Waardegeverfunctie: Geschikt voor de overdracht van helderheids- of temperatuurwaarden.
• Temperatuurweergave: Weergave van ruimte- of gewenste temperatuur in het dagelijks gebruik.
• Buitentemperatuur: Te gebruiken in combinatie met externe sensor of weerstation.
• Tijdweergave: Weergave van de tijd bij gebruik van een KNX-tijdgever.
• Ventilatorregeling: Tot 8 ventilatorstanden en automatische modus mogelijk.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX compacte ruimteregelaarmodule 3-voudig F40 TP256 inbouw met temperatuursensor 4093 KRM TS D
EAN	4011377049390
Catalogus	Meervoudig bedieningsapparaat
Bussysteem	KNX TP 256
Inbedrijfstelling	S-modus
Aansluiting KNX	Aansluitklem
Montagewijze	Inbouw
Montagebasis	Inbouwdoos volgens DIN 49073
Aantal bedieningspunten	6
Statusweergave	Vier rode status-leds, één blauwe bedrijfs-led
Busaankoppelaar	Geïntegreerd
Temperatuursensor	Geïntegreerd
Temperatuurregelaar	Met ruimtetemperatuurregeling en gewenste-waarde-instelling
Gewenste-waarde-aanpassing	Handmatig mogelijk
Distoneelstuk	Nee
Functies	Schakelen, dimmen, jaloeziebesturing, waardegever, scène-oproep
Ventilatorregeling	Tot 8 ventilatorstanden en automatische modus
Uitbreiding	Aansluiting voor tastsensor-uitbreidingsmodule 1-voudig tot 4-voudig
Aanbevolen montagehoogte	1,5 m
Min. diepte van de inbouwdoos	32 mm
Omgevingstemperatuur	-5 °C tot +45 °C
Opslag- en transporttemperatuur	-25 °C tot +70 °C
Materiaal	Kunststof

Meer comfort in de ruimte door sensortechniek, regelfunctie en flexibele KNX-scènes

Deze module toont zijn sterke punten overal waar meerdere functies elegant op één plaats moeten worden gebundeld. Hij combineert bediening, temperatuurregistratie en regelfunctie in één compacte eenheid. Zo kunnen licht, zonwering en ruimteklimaat intuïtief worden aangestuurd zonder dat meerdere afzonderlijke apparaten aan de wand nodig zijn.

Bijzonder praktisch is de vrije toewijzing van de toetsen. Afhankelijk van het project kunnen klassieke schakeltaken, dimfuncties, jaloeziecommando’s of scènes op de bedieningsvlakken worden geplaatst. Voor gebruikers betekent dat een duidelijke bedieningslogica, voor planners een grote vrijheid bij de ruimteconceptie.

• Combineert bediening en ruimtetemperatuurregeling in één compact KNX-apparaat.
• Vermindert de behoefte aan aparte regelaars of extra bedieningspunten.
• Zeer geschikt voor woonruimtes, hotelkamers, kantoren en hoogwaardige utiliteitsgebouwen.
• Dankzij led-terugmelding zijn functies en toestanden snel herkenbaar.
• Flexibele uitbreiding met tastsensormodule voor extra bedieningspunten mogelijk.
• Ondersteunt comfortabele scènes, gewenste-waarde-aanpassing en ventilatoraansturing.

Vergeleken met eenvoudige KNX-tastsensoren van de fabrikant biedt deze module een duidelijke meerwaarde door de geïntegreerde temperatuursensor en de ruimtetemperatuurregeling. Terwijl pure tastsensoren vooral voor licht, scène of zonwering worden gebruikt, breidt dit apparaat het bedieningsniveau uit met een directe klimaatfunctie in de ruimte.

Ten opzichte van oplossingen zonder geïntegreerde busaankoppelaar vereenvoudigt dit model de planning en de installatie. Ook de mogelijkheid tot ventilatorregeling met meerdere standen onderscheidt het apparaat van eenvoudigere wandbedieningen binnen de Jung KNX-wereld.

Modellen zonder regelfunctie zijn vooral geschikt wanneer de temperatuurregeling centraal of via aparte ruimteregelaars plaatsvindt. Deze module is daarentegen ideaal voor ruimtes waarin bediening en regeling bewust op één centraal punt moeten worden samengebracht.

Varianten met minder complexe functiediversiteit zijn vaak voldoende voor pure licht- of jaloeziebediening. Zodra echter gewenste waarden, ventilatorstanden, scènes en temperatuurwaarden in de dagelijkse bediening worden geïntegreerd, biedt deze uitvoering het grotere voordeel. Dankzij het F40-concept past hij bijzonder goed in hoogwaardige schakelprogramma’s met een uniforme designambitie.

Vergelijkbare KNX-ruimtedieningsapparaten zijn onder andere te vinden bij Gira, MDT en Busch-Jaeger. Deze producten dekken eveneens functies zoals schakelen, dimmen, scènes en deels ruimtetemperatuurregeling af, maar verschillen vaak in bedieningslogica, led-concept, designlijnen en parametreringsomvang.

• Gira KNX-ruimtedieningsapparaten: Vaak sterk gericht op design en geïntegreerde weergave, afhankelijk van de serie met een afwijkende bedieningsfilosofie.
• MDT KNX-glastasters of ruimteregelaars: Vaak met een zeer brede functionaliteit in ETS en deels een andere visualisatie van toestanden.
• Busch-Jaeger KNX-sensoren: Focus afhankelijk van de serie op designintegratie en de systeemwereld van de fabrikant, met afwijkende detailfuncties.

Belangrijk voor de praktijk: op KNX-basis is de fundamentele systeemintegratie mogelijk, toch verschillen apparaten in bedieningsgevoel, applicatiestructuur en in de details van de regelfuncties. Voor projecten met een bestaande Jung-designlijn is dit model meestal de visueel en functioneel meest consistente keuze.

In ETS is het aan te raden om de toetsen eerst te structureren volgens ruimtefunctie, bijvoorbeeld licht, zonwering en scène. Daarna moet worden vastgelegd of de bedieningsvlakken als afzonderlijke toetsen of als wippen verticaal of horizontaal werken. Deze duidelijke basisstructuur vergemakkelijkt zowel de inbedrijfstelling als het latere gebruik.

Voor de ruimtetemperatuurregeling is het zinvol om de geïntegreerde sensor goed af te stemmen op de betreffende ruimte en de gewenste-waarde-aanpassing alleen binnen een zinvol bereik vrij te geven. In hotelkamers of kantoren is bijvoorbeeld een kleine verschuiving van de gewenste waarde aan te raden, zodat gebruikers het comfort kunnen aanpassen zonder de regelstrategie te verstoren.

Praktisch is bovendien de scheiding van de groepsadressen naar functieniveaus. Een voorbeeld: 1 bit voor schakelen, 4 bit of 1 byte voor dimmen, gescheiden objecten voor jaloezie op en neer en eigen adressen voor gewenste waarde en bedrijfsmodus. Zo blijft het project overzichtelijk en zijn latere aanpassingen duidelijk eenvoudiger.

Bij de ventilatorregeling is een duidelijke toewijzing tussen handmatige modus en automatische modus aan te bevelen. In vergaderruimtes kan bijvoorbeeld één toets de automatische modus activeren, terwijl andere functies dienen voor handmatige instelling van standen. Als daarnaast scènes worden gebruikt, kunnen licht, zonwering en ruimteklimaat in één gezamenlijke comfortscène worden samengebracht.

Wie op zoek is naar een elegante en veelzijdige oplossing voor individuele ruimtebesturing, maakt met deze KNX-ruimteregelaar een doordachte keuze. Het apparaat combineert nauwkeurige temperatuurregistratie, flexibele bedieningsfuncties en hoogwaardige systeemintegratie tot een overtuigend totaalpakket voor moderne smart-building-concepten.

Of het nu in woningbouw, op kantoor of in hoogwaardige objectgebieden is: deze uitvoering zorgt voor meer comfort, beter overzicht en een praktijkgerichte bediening direct in de ruimte. Zo wordt van een schakelplaats een intelligent besturingspunt voor licht, klimaat en sfeer.
