Description

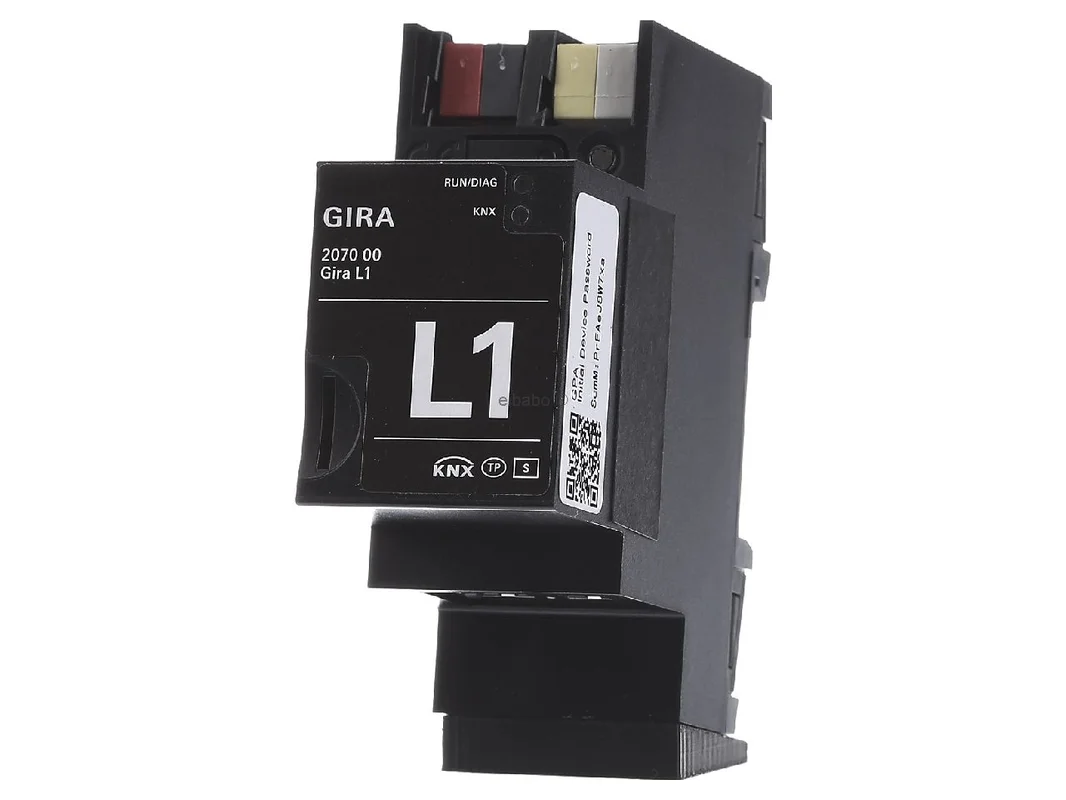

KNX logische module 207000 – Gira – 4010337016717:

De Gira KNX-logicamodule REG met Ethernet en 36 logische bouwstenen 207000 is de krachtige centrale voor veeleisende KNX-automatiseringen in woningbouw en utiliteitsbouw. Als Gira L1 ontwikkelt het complexe processen direct in het systeem, koppelt het datapunten intelligent en breidt het KNX-projecten uit met nauwkeurige tijd-, scène- en logische functies. De combinatie van Ethernet, flexibele projectering en veilige gegevensoverdracht maakt de module tot de ideale keuze voor moderne, verbonden gebouwen.

Intelligente KNX-automatisering met de Gira KNX-logicamodule REG met Ethernet en 36 logische bouwstenen 207000

Met 36 geïntegreerde logische bouwstenen opent de module een breed toepassingsgebied, van wiskundige basisfuncties tot zonstandgestuurde rolluik- en jaloeziebesturing. Ook temperatuurregeling, trappenhuisverlichting, scheidingswandbesturing of willekeurige functies kunnen netjes worden gerealiseerd. Configureerbare bouwstenen met vrij te kiezen aantal ingangen zorgen voor veel vrijheid bij planning en uitvoering.

Bijzonder praktijkgericht is de eenvoudige parametrisering van tijdschakelaars en scènes. Tot 20 tijdschakelaars met elk 10 schakeltijden en tot 20 scènesets met elk 64 scènes helpen om comfort, energie-efficiëntie en gebruiksgemak gericht te verhogen. Door het gebruik van tot 480 datapunten per project is de module ook geschikt voor omvangrijke logische taken.

Producthighlights voordelen

• 36 logische bouwstenen: Voor veelzijdige KNX-automatiseringen met hoge praktijkgerichtheid.
• Flexibele bouwstenen: Parameters en ingangen kunnen naar behoefte worden aangepast.
• Tijdschakelfuncties: Tot 20 timers met elk 10 schakeltijden voor duidelijke automatische processen.
• Scènebeheer: Tot 20 scènesets met elk 64 scènes voor comfort en efficiëntie.
• 480 datapunten: Omvangrijke projecten kunnen gestructureerd en krachtig worden gerealiseerd.
• Ethernet met switch-functie: Twee RJ45-aansluitingen vergemakkelijken de integratie in het netwerk.
• Intercomfunctie: Waarden kunnen tussen een andere L1 of Gira X1 via Ethernet worden uitgewisseld.
• Projectwijziging tijdens bedrijf: Aanpassingen zijn snel mogelijk, meestal zonder herstart van het apparaat.
• TLS-versleuteling: Veilige overdracht tussen GPA en apparaat beschermt tegen meelezen.
• Wachtwoordbeveiliging: Extra bescherming tegen onbevoegde toegang in de dagelijkse projectpraktijk.

Intelligente functies voor slimme gebouwprocessen

• Zonwering op basis van zonstand: Ideaal voor rolluiken en jaloezieën met focus op comfort en energiebesparing.
• Ruimteklimaat regelen: Temperatuurgerelateerde logica helpt bij efficiënte regeling.
• Trappenhuisverlichting: Tijdsafhankelijke schakellogica zorgt voor veilig en economisch gebruik.
• Scheidingswandlogica: Ruimtes kunnen flexibel aan wisselend gebruik worden aangepast.
• Willekeurige functies: Nuttig voor aanwezigheidssimulatie of variabele processen.
• Wiskundige koppelingen: Meetwaarden en toestanden kunnen nauwkeurig worden gecombineerd.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira KNX-logicamodule REG met Ethernet en 36 logische bouwstenen 207000
EAN	4010337016717
Catalogus	Logische bouwsteen
Apparaattype	Logicamodule voor KNX, REG
Systeemaanduiding	Gira L1
Logische bouwstenen	36
Tijdschakelaars	tot 20, elk 10 schakeltijden
Scènesets	tot 20, elk 64 scènes
Datapunten per project	tot 480
KNX-datapunten	300 groepsadressen-datapunten
Apparaatdatapunten	180 vrij beschikbare apparaatdatapunten
KNX-medium	TP256
Voeding	extern DC 24 V
Nominale spanning	DC 24 tot 30 V
Opgenomen vermogen	2 W
IP-communicatie	Ethernet 10/100 BaseT
Ondersteunde protocollen	DHCP, AutoIP, TCP/IP, UDP/IP
Netwerkaansluitingen	2 x RJ45 met switch-functie
Inbedrijfstelling KNX	ETS vanaf versie 4.1.8
Projectering	via Gira Project Assistent, kortweg GPA
Veiligheid	TLS-versleutelde gegevensoverdracht, wachtwoordbeveiliging
Secure-voorbereiding	voorbereid voor KNX Secure
Montagewijze	REG

Meer logica, meer comfort, meer structuur in veeleisende KNX-projecten

De module komt overal tot zijn recht waar veel processen netjes moeten worden gekoppeld, tijdgestuurd of systeembreed gecoördineerd. Typische toepassingsgebieden zijn centrale zonwering, ruimtelogica, energie-optimalisatie, scènebesturing en de overdracht van waarden tussen meerdere delen van een gebouw. Dankzij de intercomfunctie via Ethernet is het apparaat ook geschikt voor gedistribueerde concepten met meerdere logica-instanties.

Een groot voordeel ligt in de zeer goede balans tussen prestaties en overzicht. Vergeleken met eenvoudige KNX-apparaten met slechts enkele interne logicaobjecten biedt deze oplossing duidelijk meer speelruimte voor complexe voorwaarden, prioriteiten en afhankelijkheden. Daardoor neemt de behoefte aan extra hulpapparaten af, terwijl de projectstructuur helder en onderhoudbaar blijft.

• Nette centralisatie van complexe KNX-logica in een compact REG-apparaat.
• Zeer geschikt voor comfortfuncties, tijdschema’s en voorwaardelijke automatisering.
• Hoge flexibiliteit bij zonwering, klimaat, verlichting en scenelogica.
• Netwerkvriendelijke integratie door twee RJ45-aansluitingen met switch-functie.
• Snelle wijzigingen tijdens lopend bedrijf besparen tijd bij service en optimalisatie.
• Veilige projectcommunicatie door TLS en wachtwoordbeveiliging.
• Voorbereiding op KNX Secure biedt een goede basis voor toekomstgerichte installaties.

Binnen de fabrikant is vooral de Gira X1 als voor de hand liggend alternatief te noemen. Terwijl de X1 daarnaast is gericht op visualisatie, app-bediening en serverfuncties voor smart-hometaken, richt de L1 zich duidelijk op de pure logica binnen het KNX-project. Wie in de eerste plaats automatiseringslogica, tijdfuncties en scènes zonder focus op visualisatie nodig heeft, vindt hier een gerichte en slanke oplossing.

Vergeleken met kleinere KNX-apparaten met geïntegreerde basislogica biedt de logicamodule duidelijk meer diepgang bij koppelingen, voorwaarden en datapuntenbeheer. Dat maakt hem bijzonder interessant voor vakplanners, integratoren en projecten met hoge eisen aan structuur en uitbreidbaarheid.

Het wezenlijke verschil met de Gira X1 ligt in de toepassing. De L1 is ideaal wanneer robuuste automatiseringslogica centraal staat en waarden tussen KNX en Ethernet netjes moeten worden verwerkt. De X1 is geschikter voor projecten waarin daarnaast visualisatie, afstandsbediening en gebruikerscomfort via mobiele interfaces gewenst zijn.

Wie een pure logicacentrale voor zonwering, tijdprogramma’s of technische functies zoekt, kiest met de L1 zeer doelgericht voor automatisering. Moet daarentegen ook het bedieningsniveau voor eindklanten direct worden afgedekt, dan is een X1 vaak de uitgebreidere keuze.

Vergelijkbare oplossingen van andere gerenommeerde fabrikanten zijn bijvoorbeeld de ABB i-bus KNX Logic Controller ABA/S 1.2.1. Deze is sterk gericht op zeer omvangrijke logicaprojecten en wordt direct in ETS geprojecteerd. De Gira-aanpak scoort daarentegen met de duidelijke scheiding tussen ETS-basisparametrisering en verdere logicaplanning in GPA, wat veel workflows overzichtelijk maakt.

Ook logicacontrollers van Jung of Hager bewegen zich in vergelijkbare toepassingsgebieden, maar verschillen vaak in projecteringsomgeving, focus op visualisatie en diepgang van de fabrikantspecifieke functies. In de praktijk is vooral belangrijk welke systeemwereld al in het gebouw wordt gebruikt en of logica, visualisatie of toegang op afstand prioriteit hebben.

Bij KNX-basisfuncties blijft de systeemcompatibiliteit hoog, omdat de communicatie op KNX-datapunten is gebaseerd. Verschillen worden meestal zichtbaar in bedieningsconcept, softwarelogica, diagnose en uitbreidbaarheid.

In ETS moet eerst het fysieke adres netjes worden toegekend en de basisapplicatie worden geladen. Daarna is het aan te raden alle groepsadressen duidelijk naar functie in te delen, bijvoorbeeld in zonwering, klimaat, tijdfuncties en statuswaarden. Deze duidelijke structuur vereenvoudigt de verdere verwerking in GPA later aanzienlijk.

Praktisch is het om voor een zonstandgestuurde zonwering aparte groepsadressen aan te maken voor helderheid, automatische vrijgave, blokkeerobject en rijcommando. Zo kunnen handmatige ingrepen, veiligheidsfuncties en automatisering netjes worden geprioriteerd. Voor trappenhuisverlichting is een combinatie van toetsobject, nalooptijd en blokkeervoorwaarde zinvol, zodat onderhoud of nachtbedrijf eenvoudig kan worden gerealiseerd.

Bij temperatuurlogica loont het om setpoint, werkelijke waarde en bedrijfsmodus gescheiden te houden. Daardoor kunnen latere uitbreidingen, zoals verlaagde werking of raamcontactlogica, zonder grote ombouw worden toegevoegd. Eveneens aan te raden is een duidelijke benaming van alle datapunten, zodat diagnose en service ook na langere bedrijfstijd snel mogelijk blijven.

Als automatisering meer moet kunnen dan alleen schakelen, is de Gira KNX-logicamodule REG met Ethernet en 36 logische bouwstenen 207000 een overtuigende keuze. Het combineert een hoge functiedichtheid, veilige communicatie en flexibele projectering tot een professionele oplossing voor moderne KNX-installaties. Daarmee creëert u de basis voor doordachte processen, meer comfort en een toekomstbestendige gebouwaansturing.
