Description

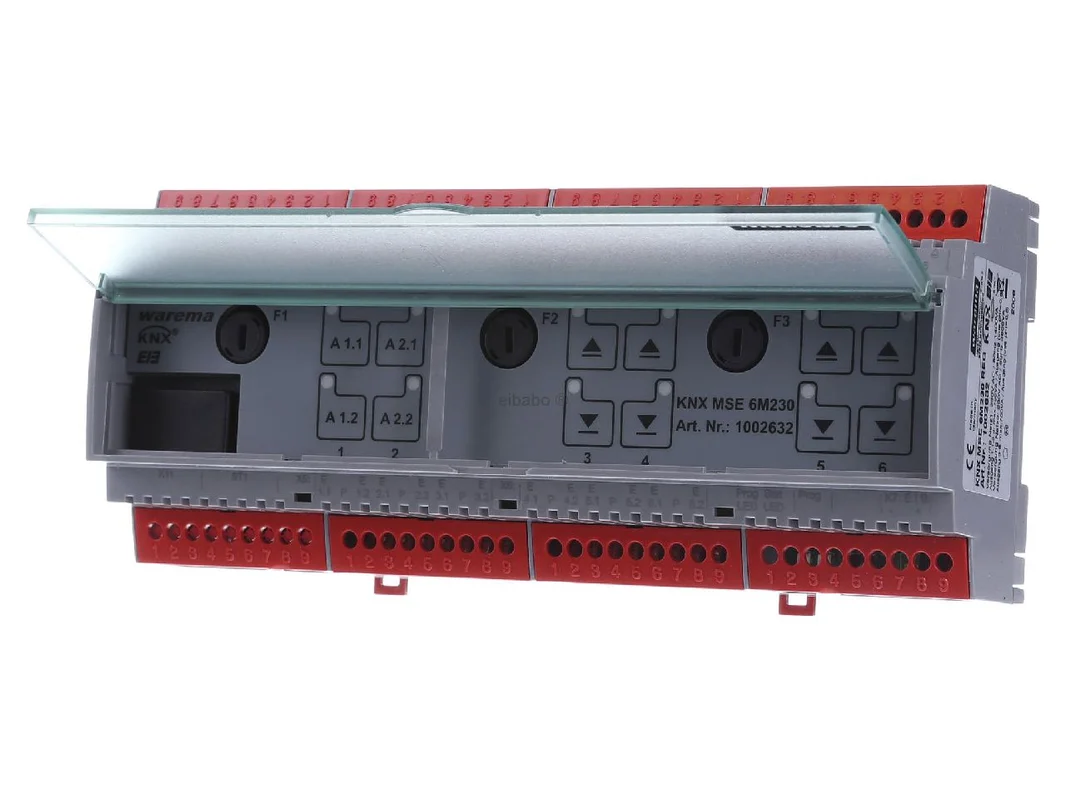

KNX MSE 6M230 KNX combinatieactor – KNX gecombineerd I/O-apparaat 1002632 – Warema – 4251317201840:

De WAREMA KNX combinatieactor 6-voudig 230 V jaloezie-schakelactor modulair 1002632 is een krachtige oplossing voor de op KNX gebaseerde besturing van zonwering en licht in moderne woon- en utiliteitsgebouwen. Het apparaat combineert nauwkeurige aandrijfbesturing, flexibele schakelfuncties en vrij bruikbare binaire ingangen in één modulair apparaat voor montage op een DIN-rail. Zo kunnen zonwering, comfort en centrale bedieningsconcepten efficiënt worden gebundeld in een compacte KNX-structuur.

Flexibele KNX-besturing voor zonwering, licht en decentrale drukknoppen

De combinatieactor stuurt tot 6 zonweringaandrijvingen met 230 V aan en maakt afhankelijk van het project ook gemengde toepassingen met verlichting mogelijk. Mogelijk zijn configuraties met 6 aandrijvingen, met 5 aandrijvingen en 2 lichtkringen of met 4 aandrijvingen en 4 lichtkringen. Daarmee is het apparaat ideaal voor projecten waarin zonwering en licht logisch moeten worden samengebracht.

Bijzonder praktisch zijn de 12 geïntegreerde binaire ingangen voor de aansluiting van gebruikelijke jaloezie- of lichtdrukkers. Deze ingangen staan bovendien op de KNX-bus ter beschikking en bieden veel opties voor lokale bediening, scène-oproepen, centrale functies of blokkeerobjecten. De handbediening direct op het apparaat met LED-statusweergave ondersteunt een snelle ingebruikname en vereenvoudigt de diagnose in de schakelkast.

Producthighlights voordelen

• Combinatieconcept: Eén apparaat voor zonwering en licht in het KNX-systeem.
• Tot 6 jaloeziekanalen: Geschikt voor 230 V-aandrijvingen in veel ruimtezones.
• Tot 8 uitgangen: Flexibele gemengde toewijzing voor aandrijvingen en licht.
• 12 binaire ingangen: Aansluiting van klassieke drukknoppen voor lokale bediening.
• ETS-voorinstellingen: Uitgangstypen voor verschillende soorten zonwering snel selecteerbaar.
• Fijne parametrering: Objecten voor lengte, positie en lamellenhoek.
• Statusmelding: Melding van positie, lamellenhoek en lichtstatus.
• Opslaanbare posities: Posities via telegram op te slaan en op te roepen.
• Automatische vrijgave: Blokkeren en vrijgeven met parametreerbare heractivering.
• Handbediening op het apparaat: Ideaal voor service, test en snelle functiecontrole.

Intelligente functies voor efficiënte gebouwautomatisering

Het apparaat is bedoeld voor installaties waarin niet alleen wordt gereden en geschakeld, maar ook gericht moet worden geautomatiseerd. Via ETS kunnen passende uitgangstypen voor verschillende zonweringsproducten worden geselecteerd. Daardoor zijn belangrijke basisparameters al zinvol beschikbaar en wordt tijd bespaard bij de projectering.

• Positionering: Byte-objecten voor hanglengte en lamellenhoek maken een nauwkeurige aanpassing aan licht en zichtbescherming mogelijk.
• Automatische werking: Automatische ingangen kunnen worden geblokkeerd of vrijgegeven, bijvoorbeeld bij reiniging, windwaarschuwing of speciale werking.
• Heractiveringsfunctie: Na een blokkering kan de automatisering doelgericht zelfstandig weer actief worden.
• Scènebesturing: Opgeslagen posities kunnen via telegram worden opgeroepen, bijvoorbeeld voor kantoor, presentatie of avondbedrijf.
• Lokale integratie van drukknoppen: Conventionele drukknoppen blijven bruikbaar en worden tegelijk in de KNX-logica geïntegreerd.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	WAREMA KNX combinatieactor 6-voudig 230 V jaloezie-schakelactor modulair 1002632
EAN	4251317201840
Catalogus	Combi I-O apparaat
Bussysteem	KNX
Montagewijze	REG, modulaire rij-inbouw
Bedrijfsspanning	230 V AC
Nominale bedrijfsspanning	207 tot 253 V AC
Aantal uitgangskanalen	6
Max. aantal schakeluitgangen	8
Max. aantal jaloezie-uitgangen	6
Aantal ingangen	12 binaire ingangen
Aantal ingangskanalen	6
Schakelvermogen per uitgang	500 VA bij 230 V AC, cos φ = 0,6
Totaalvermogen licht	2 kW bij 230 V AC
Max. schakelstroom	3 A
Stroomsoort	AC
Aansluittype	Steekklem
Met buskoppeling	Ja
Lokale bediening	Ja
LED-weergave	Ja
Beschermingsgraad	IP30
Verschillende fasen aansluitbaar	Ja

Meerwaarde voor zonwering, licht en KNX-planning in utiliteitsprojecten

De WAREMA KNX combinatieactor 6-voudig 230 V jaloezie-schakelactor modulair 1002632 is overal aan te bevelen waar zonwering en licht niet los van elkaar moeten worden gedacht. Door de gecombineerde structuur daalt de inspanning voor planning, bedrading en bedieningslogica. Juist in kantoren, artsenpraktijken, scholen of hoogwaardige woonprojecten ontstaat zo een strak opgebouwd KNX-concept met duidelijke toestanden en hoge gebruiksvriendelijkheid.

Een groot voordeel ten opzichte van zuivere jaloezieactoren van de fabrikant ligt in het gemengde gebruik van de uitgangen. Waar een klassieke zonweringsactor alleen aandrijvingen bedient, kan dit model ook lichtkringen in hetzelfde automatiseringsschema integreren. Dat is vooral interessant wanneer zonwering en verlichting gezamenlijk in scènes of dagverlopen moeten reageren.

• Eén apparaat dekt zonwering en licht af in een gezamenlijke KNX-logica.
• 12 binaire ingangen maken aanwezige drukknoppen snel busgeschikt.
• Voorgeconfigureerde basisparameters besparen tijd bij de ETS-projectering.
• Geschikt voor lokale bediening, centrale commando’s en automatische werking.
• Statusobjecten verhogen de transparantie bij service en visualisatie.
• Opslaanbare posities vergemakkelijken terugkerende scènes.
• Handbediening met leds is in de dagelijkse service een echt pluspunt.

In vergelijking met een zuivere WAREMA KNX zonweringsactor met 6 uitgangen ligt de kracht van deze combinatieactor in de grotere functiemix. Een klassieke SA 6M230 REG is gericht op pure zonwering en is vooral geschikt voor projecten met een doorlopende behoefte aan jaloeziebesturing. De hier beschreven combinatieactor is de passendere keuze wanneer daarnaast ook lichtkringen via hetzelfde apparaattype moeten worden georganiseerd.

Nieuwere WAREMA-varianten met KNX Secure of uitgebreide ingangsopties zijn sterker gericht op projecten met verhoogde eisen aan gegevensbeveiliging of gemoderniseerde apparaatseries. Model 1002632 overtuigt daarentegen met zijn duidelijke combinatiefunctie van aandrijving, licht en binaire ingang en past zeer goed in gevestigde KNX-installaties met klassieke REG-structuur.

Zuivere zonweringsactoren van WAREMA zijn ideaal wanneer veel gelijksoortige aandrijvingen centraal moeten worden bestuurd en licht op aparte schakelactoren zit. De combinatieactor is daarentegen voorbestemd voor zones waarin ruimtefuncties nauwer verweven zijn. Een voorbeeld is een vergaderruimte: jaloezieën gaan naar presentatiestand, het licht schakelt naar een scènewaarde en lokale drukknoppen blijven actief geïntegreerd.

Ook in woonprojecten biedt het verschil duidelijke voordelen. Bij terrasruimtes of open woonzones kunnen buitenjaloezieën, rolluiken en geselecteerde lichtkringen op elkaar worden afgestemd, zonder dat meerdere verschillende actoren hoeven te worden gecoördineerd.

Vergelijkbare KNX-apparaten zijn bijvoorbeeld te vinden bij MDT, ABB of Theben. MDT zet vaak in op een zeer brede ETS-functionele diversiteit en hoge kanaaldichtheid bij klassieke jaloezieactoren, maar scheidt licht en zonwering vaak duidelijker per apparaattype. ABB biedt in de utiliteitssector robuuste actoren met sterke systeemintegratie, terwijl Theben bekendstaat om goed gestructureerde parametrering en solide zonweringslogica.

Het wezenlijke verschil van dit WAREMA-apparaat ligt in de combinatie van zonweringsbesturing, lichtaansturing en geïntegreerde binaire ingangen in één apparaat. Voor projecten met een WAREMA-focus en nauwe koppeling aan zonweringstoepassingen is dat een praktisch voordeel. Op KNX-niveau blijft de integratie in gebruikelijke ETS-projecten in principe goed beheersbaar, omdat standaardobjecten en klassieke groepsadressering kunnen worden gebruikt.

In ETS moet eerst duidelijk worden vastgelegd welke uitgangen als zonwering en welke als licht werken. Een duidelijke kanaalbenaming op basis van ruimte en functie bespaart later veel tijd, bijvoorbeeld “Vergaderruimte Zuid Jaloezie 1” of “Kantoor West Licht Raam”. Daarna wordt de keuze van het passende uitgangstype met de voorgedefinieerde basisparameters voor het betreffende zonweringsproduct aanbevolen.

Voor buitenjaloezieën is het zinvol om de objecten voor hanglengte en lamellenhoek gescheiden in de groepsstructuur op te nemen. Zo kan een visualisatie niet alleen “Omhoog” en “Omlaag”, maar ook gedefinieerde tussenstanden verzenden. Een praktisch voorbeeld: overdag gaat de zonwering naar 65% en de lamel naar een verblindingsarme hoek, terwijl bij een presentatie een tweede scène met diepere zonwering en gereduceerde verlichting actief wordt.

Voor de automatisering wordt een eigen hoofdgroep voor vrijgaven en blokkeringen aanbevolen. Zo kan bijvoorbeeld een reinigingsmodus worden ingericht waarbij automatiseringen tijdelijk worden geblokkeerd. Via de parametreerbare automatische heractivering keert het systeem daarna zelfstandig terug naar de normale werking. Dat voorkomt fouttoestanden na servicewerkzaamheden of bijzonder gebruik.

Wie lokale drukknoppen integreert, moet de 12 binaire ingangen consequent naar functie ordenen. In de praktijk bewijst de volgende indeling zich: korte wip voor bewegen, lange wip voor lamellen of scènes, verdere ingangen voor licht, centraal uit of aanwezigheidslogica. Daardoor ontstaat een intuïtieve bediening zonder extra hardware in de ruimte.

Als in een project betrouwbare zonwering, nette lichtintegratie en flexibele koppeling van drukknoppen gevraagd zijn, is deze combinatieactor een zeer overtuigende keuze. Hij verbindt WAREMA-knowhow op het gebied van zonwering met praktijkgerichte KNX-techniek voor de schakelkast. Het resultaat is een professioneel automatiseringsapparaat met hoge geschiktheid voor dagelijks gebruik, een duidelijke ETS-structuur en sterke meerwaarde voor planners, integratoren en beheerders.

Kies voor een doordachte oplossing voor moderne gebouwautomatisering en realiseer met deze actor efficiënte, comfortabele en elegante KNX-concepten voor zonwering en licht.
