Description

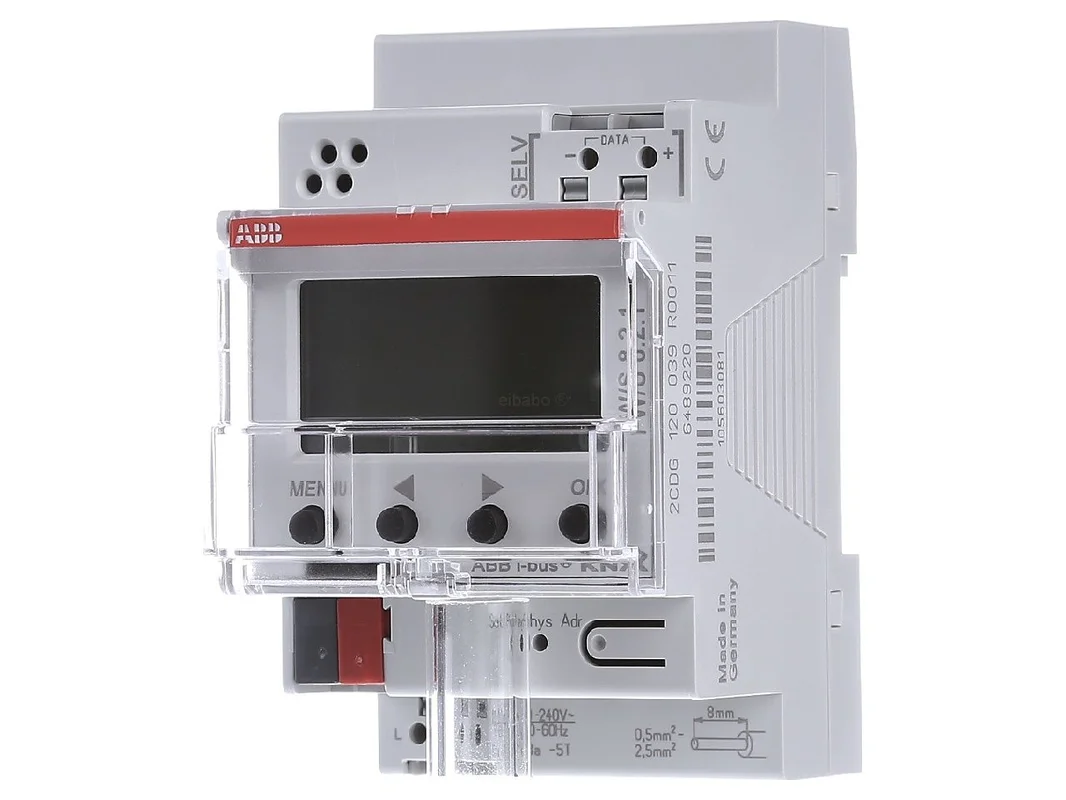

KNX radiotimer 8 kanalen voor dag-, week-, jaar- en astroprogramma FW/S8.2.1 – ABB – 2CDG120039R0011 – 4016779906661:

De ABB KNX radiografische schakelklok 8-voudig dag-, week-, jaar- en astroprogramma FW/S8.2.1 is een krachtige oplossing voor nauwkeurige tijdsturing in moderne KNX installaties. Zij verzendt de actuele tijd en de datum op de bus, vereenvoudigt de parametrering van tijdprogramma’s en creëert een betrouwbare basis voor terugkerende schakeltaken in woningbouw, utiliteitsbouw en functionele gebouwen.

Nauwkeurige KNX tijdsturing met de ABB KNX radiografische schakelklok 8-voudig dag-, week-, jaar- en astroprogramma FW/S8.2.1

Het apparaat combineert dag-, week-, jaar- en astroprogramma’s in een compacte DIN-railoplossing. De tijd kan optioneel via DCF of GPS worden ontvangen. Daardoor wordt een zeer nauwkeurige tijdsynchronisatie in het KNX-systeem mogelijk. Acht logische kanalen maken flexibel gebruik mogelijk voor verlichting, ventilatie, verwarming, zonwering of centrale comfortfuncties. Dankzij het verlichte distoneelstuk en de duidelijke menustructuur is de bediening ook tijdens bedrijf aangenaam en efficiënt.

Producthighlights voordelen

• 8 kanalen: Voor veel onafhankelijke tijdfuncties in slechts één KNX-apparaat.
• Uitgebreide programma’s: Dag-, week-, jaar- en astrofuncties voor veelzijdige automatisering.
• Tijd op de bus: Verzendt tijd en datum naar het KNX-systeem.
• Optionele radiosynchronisatie: Tijdbasis via DCF of GPS mogelijk.
• Astrofunctie: Schakelt op basis van zonsopgang en zonsondergang.
• Jaarprogramma’s: Ideaal voor feestdagen, vakantieperiodes en seizoensgebonden processen.
• Eenvoudige bediening: Distoneelstuk met tekstgestuurde begeleiding ondersteunt een snelle configuratie.
• Externe programmering: Tijdprogramma’s kunnen ook extern worden voorbereid.
• Automatische zomer-/wintertijd: Vermindert de onderhoudsinspanning tijdens bedrijf.
• Hoge systeemimpact: Geschikt voor centrale tijdspecificaties in complexe KNX-projecten.

Intelligente functies voor gebouwen met vaste processen

• Verlichting op tijd: Gangen, buitenverlichting of trappenhuizen kunnen exact worden geschakeld.
• Astro voor buitenruimtes: Licht volgt automatisch de seizoensgebonden zonnestanden.
• HVAC-ondersteuning: Tijdvensters voor verwarmen, koelen of ventileren duidelijk weergeven.
• Vakantie- en feestdagenlogica: Afwijkende schakeltijden comfortabel opslaan.
• Centrale tijdbasis: Andere KNX-apparaten kunnen synchroon werken met bustijd.
• Gebouwbedrijf in utiliteitsbouw: Bijzonder nuttig voor scholen, kantoren en gemengd gebruik.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX radiografische schakelklok 8-voudig dag-, week-, jaar- en astroprogramma FW/S8.2.1
Fabrikant	ABB
Artikelnummer	2CDG120039R0011
EAN	4016779906661
Catalogus	Tijdschakelklok
Bussysteem	KNX TP
Functie	Radiografische schakelklok met overdracht van tijd en datum naar de bus
Aantal kanalen	8
Programma’s	Dagprogramma, weekprogramma, jaarprogramma, astroprogramma
Tijdsynchronisatie	optioneel via DCF of GPS
Zomer-/wintertijd	automatisch
Montagetype	REG
Breedte	3 module-eenheden
Beschermingsgraad	IP20
Bediening	Distoneelstuk met tekstgebaseerde gebruikersbegeleiding
Externe programmering	mogelijk
Toepassing	Tijdsturing en centrale tijdvoorziening in KNX-installaties

Efficiënte tijdprogramma’s en exacte bustijd voor veeleisende KNX-projecten

De ABB KNX radiografische schakelklok 8-voudig dag-, week-, jaar- en astroprogramma FW/S8.2.1 toont zijn sterke punten overal waar terugkerende processen veilig, inzichtelijk en flexibel moeten worden aangestuurd. Acht logische kanalen maken gescheiden tijdprofielen mogelijk voor verschillende zones of functies. Zo kunnen bijvoorbeeld kantoorzones, buitenverlichting, ventilatie of verwarmingsvrijgaven duidelijk worden gestructureerd en comfortabel worden geautomatiseerd.

Een centraal voordeel ligt in het beschikbaar stellen van tijd en datum op de KNX-bus. Daardoor kunnen andere deelnemers met een gemeenschappelijke tijdbasis werken. In combinatie met optionele DCF- of GPS-synchronisatie ontstaat een zeer stabiele basis voor nauwkeurige schakelprocessen, astrogebeurtenissen en seizoensgebonden processen. Dat is vooral interessant voor gebouwen met vaste gebruikstijden en hoge eisen aan bedrijfszekerheid.

• Acht onafhankelijke kanalen voor verschillende tijdtaken in één apparaat.
• Combinatie van dag-, week-, jaar- en astroprogramma voor hoge flexibiliteit.
• Centrale overdracht van tijd en datum naar de KNX-bus.
• Optionele tijdbasis via DCF of GPS voor nauwkeurige synchroniteit.
• Zeer geschikt voor licht, HVAC, zonwering en vrijgavesignalen.
• Feestdagen en speciale dagen kunnen aanzienlijk eenvoudiger worden weergegeven dan met eenvoudige timers.
• Duidelijke gebruikersbegeleiding op het distoneelstuk vergemakkelijkt service en aanpassing ter plaatse.

Binnen het ABB KNX-assortiment positioneert dit model zich als een bijzonder veelzijdige tijdschakelklok voor projecten met meerdere tijdkanalen en uitgebreide kalenderfuncties. Vergeleken met oudere of eenvoudigere ABB-schakelklokken met minder functionaliteit biedt de FW/S8.2.1 een duidelijk bredere toepassingsbasis dankzij astroprogramma, jaarlogica en de comfortabele tijdvoorziening van de KNX-bus. Dat maakt hem tot een sterke keuze voor middelgrote tot grote installaties.

Eerdere ABB-tijdmodules met een lager aantal kanalen of eenvoudige weeklogica zijn eerder geschikt voor overzichtelijke standaardtaken. De FW/S8.2.1 is daarentegen ontworpen voor complexere tijdschema’s, speciale dagen en centrale gebouwprocessen. Wie veel schakeltaken in één verdeler wil bundelen, profiteert hier van de hogere kanaaldichtheid en de uitgebreide parametrering.

Eenvoudigere ABB-tijdapparaten worden vaak gebruikt wanneer slechts afzonderlijke lichtkringen of een klein aantal vrijgaven tijdafhankelijk moeten worden geschakeld. De FW/S8.2.1 past beter bij toepassingen met meerdere disciplines en een gemeenschappelijke KNX-tijdbasis. Juist bij buitenverlichting, ventilatie en centrale comfortfuncties zorgt dat voor consistent gedrag in het hele project.

Terwijl pure basismodellen vooral vaste schakeltijden weergeven, dekt deze radiografische schakelklok ook seizoensgebonden wijzigingen en astronomische afhankelijkheden af. Dat vermindert de handmatige onderhoudsinspanning en verhoogt de kwaliteit van de automatisering in gebouwen met wisselende gebruiksprofielen.

Vergelijkbare KNX-tijdschakelklokken van andere bekende fabrikanten zijn bijvoorbeeld apparaten van Theben, MDT of Gira met tijd- en kalenderfuncties voor de verdeler. Verschillen zijn meestal zichtbaar in de menustructuur, de diepgang van de astroparameters, het type externe programmering en de integratie van extra signalen. Bij KNX-communicatie volgens de standaard is samenwerking met andere KNX-deelnemers in de regel goed mogelijk.

In direct gebruik scoort ABB vooral met de duidelijke focus op centrale tijdverdeling, meerkanaalsprogramma’s en de optionele synchronisatie via DCF of GPS. Theben is vaak sterk in klassieke tijdschakeltechniek en astrotoepassingen, MDT wordt vaak gekozen vanwege de praktijkgerichte ETS-structuur en Gira is vaak geïntegreerd in designgerichte totaalsystemen. De keuze hangt daarom sterk af van de projectstijl en de gewenste parametreringslogica.

In ETS is het aan te raden om de acht kanalen eerst duidelijk per functie te benoemen, bijvoorbeeld Buitenverlichting Oost, Buitenverlichting West, Ventilatie vrijgave, Verwarmingsverlaging of Bedrijfsmodus kantoor. Deze duidelijke structuur bespaart tijd bij service en diagnose. Ook is het zinvol om de groepsadressen te scheiden naar tijdbasis, kanaalobjecten en centrale vrijgaven.

Voor de praktijk heeft het zich bewezen om tijd en datum in eigen hoofdgroepen onder te brengen, zodat andere KNX-deelnemers de bustijd correct kunnen gebruiken. Voor buitenverlichting kan een kanaal met een astrogebeurtenis werken, terwijl een ander kanaal vaste weektijden voor reinigings- of servicevensters weergeeft. Zo ontstaan zeer duidelijke en robuuste processen.

Bij vakantie- of feestdagenbedrijf moet een apart jaarprogramma worden aangemaakt, in plaats van veel weekprogramma’s te overladen. In kantoorprojecten kan een kanaal bijvoorbeeld de comfortvrijgave van de HVAC van maandag tot en met vrijdag aansturen, terwijl een ander kanaal op feestdagen automatisch overschakelt naar verlaagde werking. Voor zonwering of verlichting is het vaak zinvol om tijdobjecten te combineren met extra blokkeer- of aanwezigheidsobjecten, zodat de automatisering in het dagelijks gebruik flexibel blijft.

Wie op zoek is naar een krachtige en goed integreerbare KNX-tijdschakelklok, krijgt met deze oplossing een sterk hulpmiddel voor betrouwbare automatisering in het gebouw. De combinatie van acht kanalen, astroprogramma, jaarlogica en centrale tijdvoorziening maakt het apparaat tot een overtuigende keuze voor veeleisende installaties. Zo kunnen terugkerende processen elegant worden geautomatiseerd, daalt de bedrijfsinspanning en werkt het volledige KNX-systeem nog nauwkeuriger.
