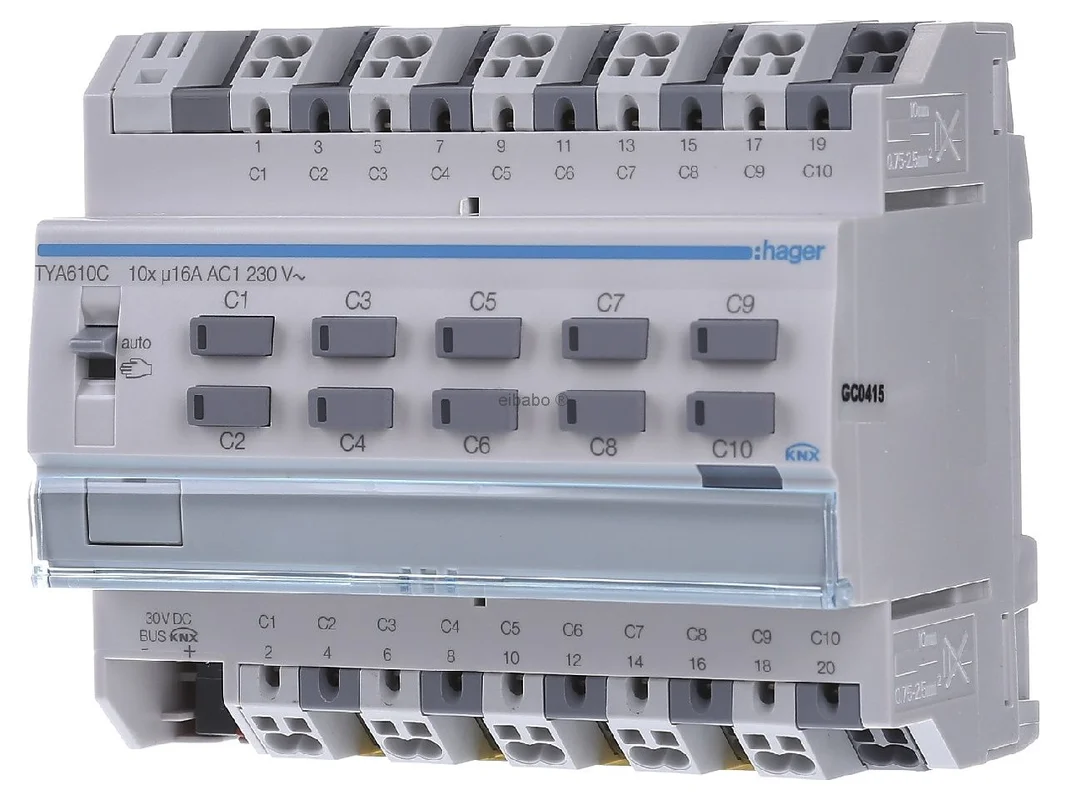

KNX schakelactor 10-voudig (rolluikactor) TYA610C – Hager – 3250616059764:

De Hager KNX schakel-/jaloezieactor 10/5-voudig 16A IP20 TYA610C is een krachtige oplossing voor slimme gebouwautomatisering in woning- en utiliteitsbouw. Het apparaat schakelt tot 10 stroomkringen voor verlichting of stopcontacten en stuurt als alternatief tot 5 jaloezie-uitgangen nauwkeurig via KNX aan. Zo combineert het een hoge kanaaldichtheid, duidelijke functionaliteit en flexibel gebruik in slechts één actor.

Hager KNX schakel-/jaloezieactor 10/5-voudig 16A IP20 TYA610C voor flexibele KNX besturing

Met veelzijdige automatische functies ondersteunt het model veeleisende schakel- en zonweringstaken in de centrale verdeler. Tijdfuncties, veiligheidsfuncties, gedwongen besturing, logische functies en scènebesturing zorgen voor hoog comfort en betrouwbare processen. Bij jaloezieën maakt de actor bovendien een nauwkeurige positionering en een doeltreffende zonweringsregeling mogelijk. Handbediening op het apparaat, LED-statusweergave en bedrijfsurenteller vergemakkelijken service, diagnose en dagelijks gebruik.

Producthighlights voordelen

• 2-in-1 concept: Naar keuze te gebruiken voor 10 schakeluitgangen of 5 jaloezie-uitgangen.
• Hoge schakelcapaciteit: Tot 16 A nominale stroom voor veel typische belastingen in KNX-installaties.
• Nauwkeurige zonwering: Exacte rijcommando’s, positionering en zonwering voor moderne gevels.
• Veelzijdige besturing: Tijdfuncties, scènes, gedwongen besturing en veiligheidsfuncties geïntegreerd.
• Interne logica: Ondersteunt slimme koppelingen direct in de actor.
• Handbediening op het apparaat: Snelle test en directe bediening in de schakelkast.
• LED-statusweergave: Toestanden van de kanalen zijn ter plaatse snel herkenbaar.
• Bedrijfsurenteller: Nuttig voor onderhoud, analyse en planbare werking.
• Parametreerbaar met ETS: Nette integratie in professionele KNX-projecten.
• Compacte bouwvorm: Geschikt voor montage op de DIN-rail in de verdeler.

Intelligente functies voor schakelen en zonwering

• Lichtsturing: Ideaal voor het schakelen van verlichting in woonruimtes, gangen of kantoren.
• Stopcontactbesturing: Verbruikersgroepen kunnen centraal en tijdafhankelijk worden geschakeld.
• Scènebedrijf: Meerdere uitgangen reageren gezamenlijk op gedefinieerde KNX-scènes.
• Veiligheidsfuncties: Geschikt voor prioriteiten en gedefinieerde reacties in alarmsituaties.
• Gedwongen besturing: Overkoepelende commando’s zetten afzonderlijke automatische functies gericht buiten werking.
• Jaloeziesturing: Omhoog, omlaag en positionering voor een zuivere zonweringslogica.
• Zonwering: Ondersteunt comfort, verblindingsbescherming en energie-efficiëntie in het gebouw.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Hager KNX schakel-/jaloezieactor 10/5-voudig 16A IP20 TYA610C
EAN	3250616059764
Catalogus	Schakelactor
Bussysteem	KNX
Parametrering	ETS
Functie	10 schakeluitgangen of 5 jaloezie-uitgangen
Nominale stroom	16 A
Bedrijfsspanning	230 V
Systeemspanning bus	30 V DC via bus
Bedrijfsspanning bus	21 tot 32 V DC
Busstroomopname in onbelaste toestand	8 mA
Frequentie	50 tot 60 Hz
Uitgangsvermogen	2300 W
Gloei- en halogeenlampen 230 V	2300 W
Montagetype	REG, DIN-rail
Breedte	6 module-eenheden
Afmetingen H x D	90 x 65 mm
Handbediening	Ja
LED-weergave	Ja
Beschermingsgraad	IP20
Bedrijfstemperatuur	-5 tot +45 °C
Aansluitdoorsnede star	0,75 tot 2,5 mm²
Aansluitdoorsnede flexibel	0,75 tot 2,5 mm²

Efficiënte KNX-automatisering voor licht, belastingen en zonwering

Deze actor komt het best tot zijn recht overal waar veel schakeltaken of meerdere aandrijvingen voor zonwering centraal en netjes gecoördineerd moeten worden. Bijzonder interessant is de combinatie van een hoog aantal uitgangen, robuuste 16-A-uitvoering en nauwkeurige KNX-besturing. Daardoor is het apparaat geschikt voor woningen, kantoren, artsenpraktijken, kleine bedrijfsunits en veeleisende renovaties met een duidelijke structuur in de verdeler.

In het dagelijks gebruik profiteren planners en integratoren van de geïntegreerde functies voor scène, tijd, prioriteit en logica. Dat bespaart extra apparaten, vermindert de inspanning bij de projectering en verbetert de transparantie in geval van service. Voor de gebruiker resulteert dit in merkbaar meer comfort bij verlichting, stopcontacten en zonwering.

• Veelzijdig inzetbaar voor schakelen of jaloezie en daarmee ideaal voor gemengde KNX-projecten.
• Goed overzicht in de schakelkast dankzij handbediening en LED-statusweergave.
• Fijne jaloeziepositionering voor comfort, verblindingsbescherming en geregelde zonwering.
• Krachtige scènefunctie voor lichtgroepen, centrale commando’s en ruimtelogica.
• Gedwongen besturing en veiligheidsfuncties voor duidelijke prioriteiten in bedrijf.
• Bedrijfsurenteller als nuttig hulpmiddel voor onderhoud en diagnose.
• Solide technische basis voor professionele ETS-projecten in woning- en utiliteitsbouw.

Binnen de Hager KNX-actoren richt dit model zich op projecten met een hogere kanaalbehoefte en gemengd gebruik. Ten opzichte van pure schakelactoren biedt het het grote voordeel dat één apparaat zowel klassieke schakeltaken als zonweringstaken kan afdekken. Dat vergemakkelijkt de standaardisatie in projecten waarin verlichting en jaloezie in dezelfde verdeler worden samengebracht.

In vergelijking met Hager-actoren met meer jaloeziekanalen ligt de focus hier sterker op flexibiliteit. Wie vooral veel afzonderlijke licht- of stopcontactkringen wil schakelen, profiteert van de 10 schakeluitgangen. Wie daarentegen voornamelijk grote gevels met veel zonweringselementen aanstuurt, kiest eerder voor speciale jaloezieactoren met een hoger aantal kanalen en deels een uitgebreidere focus op zonwering.

Pure schakelactoren van Hager zijn vaak de beste keuze wanneer uitsluitend verlichting, ventilatoren of stopcontacten geschakeld moeten worden. Zij zijn dan bijzonder duidelijk op laststuring gericht. Dit apparaat is daarentegen ideaal geschikt wanneer in het project zowel schakelkringen als zonweringsaandrijvingen een rol spelen en een uniform platform in de KNX-verdeler gewenst is.

Ten opzichte van gespecialiseerde jaloezieactoren ligt het toepassingsverschil vooral in de verdeling van de kanalen. Pure jaloezieapparaten zijn meestal zinvol wanneer vrijwel alle kanalen voor rolluiken, lamellenjaloezieën of zonwering worden gebruikt. Dit model scoort juist waar gemengde ruimte- en zoneconcepten gevraagd zijn.

Vergelijkbare apparaten zijn bijvoorbeeld afkomstig van MDT, ABB of Gira. MDT biedt vaak zeer functierijke KNX-actoren met een brede ETS-applicatie en praktijkgerichte comfortfuncties. ABB is in veel utiliteitsgebouwen sterk vertegenwoordigd en wordt vaak gekozen vanwege zijn duidelijke systeemwereld. Gira scoort vaak met hoogwaardige KNX-integratie in designgerichte projecten.

Belangrijke verschillen liggen meestal in de ETS-structuur, in de omvang van de logica, in diagnosefuncties en in de wijze van handbediening. Bij de KNX-basisfunctie is de systeemcompatibiliteit doorgaans goed, omdat gebruik wordt gemaakt van gestandaardiseerde communicatieobjecten. Toch loont het bij gemengde projecten altijd om te kijken naar de detaillering van de parametrering, bijvoorbeeld bij scènes, jaloezieposities of prioriteiten.

In ETS is het aan te raden om de kanalen eerst netjes naar toepassing te benoemen, bijvoorbeeld „Licht gang“, „Stopcontacten keuken“ of „Lamellenjaloezie zuid“. Zo blijft het project ook bij latere uitbreidingen overzichtelijk. Voor schakelkanalen moeten statusobjecten consequent worden meegenomen, zodat visualisatie, logica en terugmelding correct werken.

Bij jaloeziekanalen is het zinvol om de werkelijke looptijden van de aandrijvingen exact vast te leggen en passend te parametreren. Alleen zo lukt een betrouwbare positionering. Voor de zonwering moeten groepsadressen voor centraal, wind, blokkering en automatiek duidelijk gescheiden zijn. Dat voorkomt conflicten en vergemakkelijkt het opsporen van fouten.

Praktisch is ook een nette prioriteitenlogica: een windalarm heeft altijd voorrang op comfortfuncties, terwijl scènes alleen worden uitgevoerd wanneer geen veiligheidsvoorwaarde actief is. Voor verlichting kan een combinatie van schakelobject, terugmelding en tijdfunctie zeer efficiënt zijn, bijvoorbeeld voor gangen, technische ruimtes of buitenverlichting. Bij gemengde installaties is bovendien een gestructureerde adressering naar gebied, ruimte en functie aan te raden.

Wie een betrouwbare, flexibele en professioneel parametreerbare oplossing zoekt voor schakelen en zonwering, maakt met deze actor een zeer sterke keuze. Het apparaat combineert een hoog aantal kanalen, 16-A-vermogen, praktische handbediening en uitgebreide KNX-functies tot een overtuigend totaalpakket. Zo ontstaan slimme automatiseringsoplossingen met structuur, comfort en reserves voor toekomstige eisen.
