Description

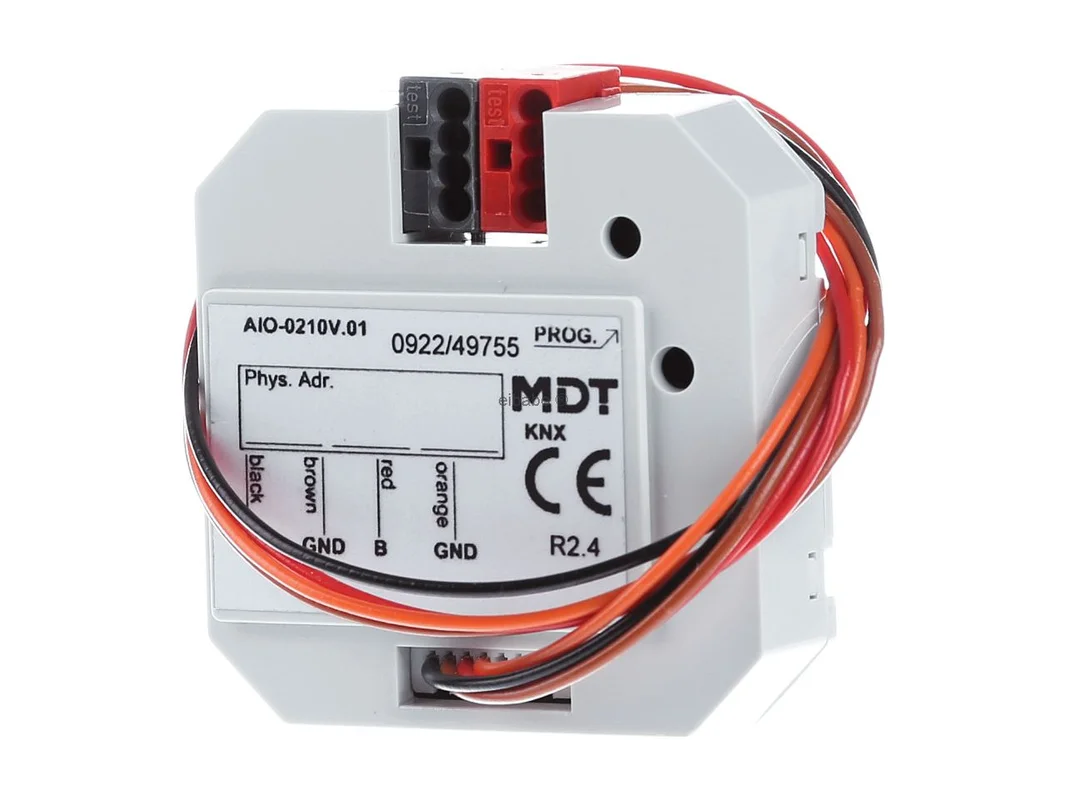

KNX schakelactor, 2-voudig, 0-10V, ingang/uitgang schakelbaar AIO-0210V.01 – MDT – 4251916130008:

De MDT KNX schakelactor 2-voudig met 0-10V uitgang en omschakelbare in-/uitgang AIO-0210V.01 is een compacte oplossing voor de nauwkeurige registratie en uitvoer van analoog waarden in de KNX gebouwautomatisering. De inbouwmodule is ideaal voor de aansluiting van ventilatie-installaties, regelaars en andere apparaten met 0-10V interface. Twee kanalen kunnen naar behoefte afzonderlijk als in- of uitgang worden gebruikt en bieden daarmee veel vrijheid bij planning, uitbreiding en retrofit.

Flexibele KNX analoog techniek voor meting, regeling en 0-10V besturing

De basismodule verbindt twee analoog werkende kanalen met een doordachte KNX applicatie voor veeleisende automatiseringstaken. Het kan signalen registreren, stuurwaarden uitgeven en per kanaal onafhankelijk worden aangepast. Daardoor is het apparaat zowel geschikt voor de continue regeling van ventilatie- en klimaattechniek als voor het opnemen van toerental-, spannings- of stroomwaarden uit de veldtechniek. De interne opwekking van de uitgangsspanning maakt een externe voeding voor uitgangsbedrijf niet nodig.

Producthighlights voordelen

• Twee vrij bruikbare kanalen: Elk kanaal kan afzonderlijk als analoog in- of uitgang werken.
• Ideaal voor 0-10V toepassingen: Geschikt voor ventilatieapparaten, stelaandrijvingen en andere analoog interfaces.
• Brede signaalbasis: Ingangsbedrijf omschakelbaar voor 0-10V, 2-10V, 0-20mA en 2-20mA.
• Geen externe hulpvoeding nodig: De spanning voor de uitgang wordt direct in de actor opgewekt.
• Galvanische scheiding van de bus: Zorgt voor een schone signaalverwerking in de KNX omgeving.
• Flexibele ETS parametrering: Meeteenheid, DPT, grenswaarden en rekenlogica kunnen worden aangepast.
• Praktische diagnose: Met draadbreukdetectie en min-/max-functie voor een veilige bewaking.
• Dag-/nachtfunctie: Stuurwaarden kunnen tijd- of statusafhankelijk worden begrensd.
• Noodbedrijf bij uitval van de setpointwaarde: Verhoogt de bedrijfszekerheid in kritische installaties.
• Compacte inbouwmontage: Zeer geschikt voor decentrale KNX punten in de inbouwdoos.

Intelligente functies voor veeleisende regeltoepassingen

• Ventilatiebesturing: Analoge uitgang voor behoeftegestuurde aansturing van toerental of vermogensniveau.
• Meetwaarde-opname: Opname van analoog spannings- of stroomsignalen uit sensoren en veldapparaten.
• Drempelwaardefunctie: Waarden kunnen worden bewaakt en bij overschrijding van grenswaarden direct worden geëvalueerd.
• Stoplichtfunctie: Toestanden kunnen duidelijk in meerdere bereiken worden ingedeeld en op de bus worden gemeld.
• Schaling in ETS: Ruwe waarden kunnen naar praktijkgerichte eenheden worden omgerekend.
• Objectbesturing: Uitgangsfuncties bruikbaar via 1 bit-, 1 byte- of 2 byte-objecten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	MDT KNX schakelactor 2-voudig met 0-10V uitgang en omschakelbare in-/uitgang AIO-0210V.01
EAN	4251916130008
Catalogus	Analoge ingang
Bussysteem	KNX met busaankoppeling
Montagewijze	Inbouw
Uitvoering	Basismodule
Aantal kanalen	2
Aantal ingangen	2
Functie per kanaal	In-/uitgang omschakelbaar
Ingangsgrootheden	Spanning en stroom
Ingangssignalen	0-10V, 2-10V, 0-20mA, 2-20mA
Uitgangssignaal	0-10V
Galvanische scheiding	In-/uitgangen van de bus gescheiden
Voeding uitgang	in de actor opgewekt, geen externe voeding nodig
Beschermingsgraad	IP20
Min. doosdiepte	35 mm
Afmetingen B x H x D	41 x 41 x 12 mm
ETS ondersteuning	Snelle applicatiedownload, long frame support voor ETS5

Krachtige KNX analoog oplossing voor ventilatie, meetwaarden en slimme regelketens

De AIO-0210V.01 toont zijn sterke punten overal waar analoog signalen netjes in KNX processen moeten worden geïntegreerd. Vooral in de ventilatie- en klimaattechniek overtuigt het apparaat met een zeer flexibel kanaalgebruik. Eén kanaal kan bijvoorbeeld een 0-10V stuurwaarde naar een ventilator sturen, terwijl het tweede kanaal gelijktijdig een meetwaarde zoals toerental of actuele waarde registreert. Zo kunnen compacte regeltrajecten direct in de inbouwdoos worden gerealiseerd.

Een groot voordeel ligt in de vrije configuratie per kanaal. Dat vereenvoudigt de projectering, omdat niet voor elke taak een eigen specialistisch apparaat nodig is. Daarnaast zorgen min-/max-functie, draadbreukdetectie en drempelwaarde- en stoplichtfunctie voor meer transparantie en een stabiele installatiebewaking. Voor planners en integratoren ontstaat daarmee een veelzijdige KNX interface tussen klassieke veldtechniek en moderne ruimteautomatisering.

• Twee kanalen met afzonderlijke parametrering voor meting, uitvoer of gemengd bedrijf.
• Zeer geschikt voor ventilatieapparaten met 0-10V ingang en analoog terugmeldsignalen.
• Interne opwekking van de uitgangsspanning vermindert de inspanning bij de bedrading.
• Flexibele objectaansturing maakt zowel eenvoudige als fijn opgeloste regelstrategieën mogelijk.
• Grenswaardelogica en stoplichtfunctie vergemakkelijken de visuele en logische evaluatie.
• Compacte bouwvorm voor onopvallende montage dicht bij het veldapparaat of de sensor.

In vergelijking met klassieke MDT schakelactoren met puur binaire relaisuitgangen is dit model duidelijk bedoeld voor analoog taken. Het schakelt dus niet alleen Aan of Uit, maar verwerkt continue waarden. Daardoor is het de betere keuze voor ventilatie, klimaattechniek of apparaten met 0-10V interface waarbij een fijn gedoseerde aansturing nodig is.

Vergeleken met pure MDT analoog ingangen biedt dit apparaat een duidelijke meerwaarde, omdat de twee kanalen niet alleen meetwaarden registreren, maar ook actief stuurwaarden kunnen uitgeven. Wie in één toepassing zowel actuele waarden wil lezen als setpointwaarden wil versturen, bespaart met deze opbouw ruimte en vermindert de behoefte aan apparaten.

Terwijl MDT universele interfaces vooral voor drukknoppen, contacten of binaire signalen worden gebruikt, is de AIO-0210V.01 geoptimaliseerd voor analoog spannings- en stroomsignalen. In de praktijk betekent dat: voor raamcontact, schakelaar of impulsgenerator is een interface meestal geschikter. Voor continue sensortechniek of 0-10V actortechniek is dit apparaat duidelijk de betere oplossing.

Ook ten opzichte van DIN-rail actoren uit het MDT assortiment blijkt een ander toepassingszwaartepunt. Inbouwmodules zoals deze zijn vooral geschikt voor decentrale punten dicht bij de verbruiker of sensor. Dat bespaart vaak leidingtrajecten en is bij verbouwingen of compacte technische zones zeer voordelig.

Vergelijkbare KNX analoog modules van andere bekende fabrikanten zijn bijvoorbeeld oplossingen van ABB, Theben of Zennio. ABB biedt in veel projecten robuuste DIN-rail apparaten met een sterke focus op centrale verdeling. Theben is vaak interessant wanneer compacte automatiseringstaken met brede gebouwtechniek gecombineerd moeten worden. Zennio scoort in sommige projecten met zeer ruimtebesparende KNX componenten voor designgerichte installaties.

Het wezenlijke verschil zit vaak in bouwvorm, parametreringsstijl en functionaliteitsomvang binnen ETS. De MDT aanpak is bijzonder praktijkgericht wanneer een compact inbouwapparaat met omschakelbare kanalen en directe 0-10V uitgang gevraagd is. Bij gestandaardiseerde KNX datapunten is integratie in gemengde KNX installaties in principe goed mogelijk.

In ETS is het aan te raden om eerst per kanaal het toepassingsdoel duidelijk vast te leggen: ingang voor meetwaarde-opname of uitgang voor stuurwaarde-aansturing. Bij een ventilatietoepassing kan kanaal 1 dienen als 0-10V uitgang voor de toerentalinstelling, terwijl kanaal 2 het terugmeldsignaal van een sensor of regelaar opneemt. Zo blijft de groepsadressering overzichtelijk en wordt de diagnose in het project eenvoudiger.

Voor ingangswaarden is de juiste schaling bijzonder belangrijk. Een 0-10V signaal kan bijvoorbeeld worden omgerekend naar 0 tot 100 procent of naar een reëel meetbereik zoals volumestroom of toerental. De keuze van de DPT moet daarbij passen bij het besturingssysteem en bij de visualisatieobjecten. Grenswaarden kunnen zinvol worden gebruikt om bij te hoge belasting of te laag toerental een melding te activeren.

In uitgangsbedrijf is de aansturing via 1 byte vaak ideaal voor procentwaarden. Voor nauwkeurigere toepassingen kan een 2 byte-object nuttig zijn. De dag-/nachtfunctie is in de praktijk zeer geschikt om ’s nachts een ventilatie tot een rustige maximumwaarde te begrenzen. Het noodbedrijf bij uitval van de setpointwaarde is zinvol wanneer een basisbedrijf ook bij ontbrekende KNX waarde behouden moet blijven.

Wie analoog signalen veilig wil registreren en nauwkeurig wil uitgeven, krijgt met deze module een doordachte oplossing voor veel automatiseringstaken. De combinatie van twee vrij configureerbare kanalen, 0-10V uitgang, flexibele ingangsevaluatie en compacte inbouwvorm maakt het apparaat bijzonder aantrekkelijk voor professionele KNX projecten in woning- en utiliteitsbouw.

De MDT KNX schakelactor 2-voudig met 0-10V uitgang en omschakelbare in-/uitgang AIO-0210V.01 overtuigt met praktijkgerichte techniek, grote veelzijdigheid en nette integratie in moderne ETS projecten. Een sterke keuze voor iedereen die meetwaarde en stuurwaarde intelligent in één apparaat wil combineren.
