Description

Magneetschakelaar 1NO 15kW/400V,AC DILM32-10 (230V50HZ) – Magneetschakelaar 32A 230V AC DILM32-10… – Eaton – 277260 – 4015082772604:

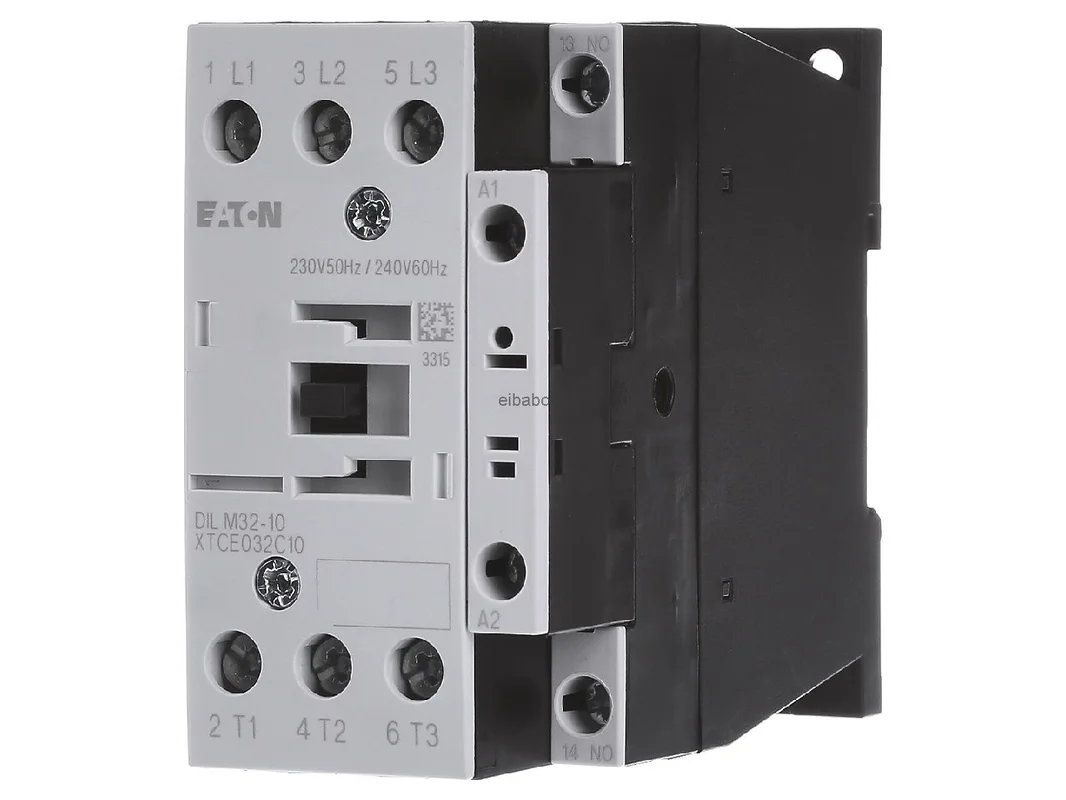

De Eaton vermogenscontactor DILM32-10(230V50HZ) 277260 is ontworpen voor het veilige en nauwkeurige schakelen van motoren en ander belastingen in een industriële omgeving. Met 3 polen, een geïntegreerd maakcontact en robuuste schroefklemtechniek is deze AC-schakelende contactor geschikt voor betrouwbare schakeltoepassingen in machines, besturingen en schakelinstallaties. De wisselstroombediening met 230 V bij 50 Hz ondersteunt een duidelijke integratie in veel gangbare netten en besturingsconcepten.

Eaton vermogenscontactor voor motorbesturing en industriële schakeltoepassingen

De contactor combineert een compacte bouwvorm met een hoge praktisch bruikbaarheid. Hij is ontworpen voor kooiankermotoren in AC-3 en kan deze veilig starten en tijdens bedrijf uitschakelen. Ook voor veeleisendere AC-4 taken zoals omkeren, tippen of insteken biedt hij passende toepassingsmogelijkheden. Daarnaast is het apparaat geschikt voor AC-1 belastingen zoals niet- of lichtinductieve verbruikers en weerstandovens. Daarmee is het een sterke keuze voor veel automatiserings- en aandrijftoepassingen.

Producthighlights voordelen

• Geoptimaliseerd voor motoren: Geschikt voor klassieke motorbesturingen met kooiankermotoren in het AC-3-bereik.
• 3-polige uitvoering: Passend voor veel draaistroomtoepassingen in industrie en utiliteit.
• 1 geïntegreerd maakcontact: Ondersteunt eenvoudige meld- of besturingstaken zonder extra hulpkontaktblok.
• Schroefklemmen: Beproefde aansluittechniek voor stevige bevestiging en nette bedrading.
• AC-bediening 230 V / 50 Hz: Goed geschikt voor veel gebruikelijke stuurstroomkringen.
• Breed toepassingsgebied: Inzetbaar voor AC-1, AC-3 en AC-4 toepassingen afhankelijk van het type belasting.
• IE3-geschikt: Ook geschikt voor motoren van de efficiëntieklasse IE3.
• Hoge bedrijfszekerheid: Ontwikkeld voor betrouwbare schakelprestaties in de dagelijkse installatiepraktijk.
• Onderdeel van de Eaton DILM-serie: Goed integreerbaar in bestaande Eaton motorstarter- en beveiligingsconcepten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	DILM32-10(230V50HZ)
Artikelnummer fabrikant	277260
EAN	4015082772604
Catalogus	Vermogenscontactor AC-schakelend
Producttype	Vermogenscontactor
Serie	Eaton DILM
Aantal polen	3-polig
Hoofdcontacten	3 maakcontacten
Hulpkontakt geïntegreerd	1 maakcontact
Bedieningstype	Wisselstroombediening
Spoelspanning	230 V AC, 50 Hz
Alternatieve spoelspanning	240 V AC, 60 Hz
Aansluittechniek	Schroefklemmen
Nominale bedrijfsstroom AC-3 bij 380/400 V	32 A
Nominale bedrijfsstroom AC-1 bij 380/400/415 V	45 A
Vermogen AC-3 bij 400 V	15 kW
Gebruikscategorie AC-1	Niet- of lichtinductieve belastingen, weerstandovens
Gebruikscategorie AC-3	Kooiankermotoren starten, tijdens bedrijf uitschakelen
Gebruikscategorie AC-4	Kooiankermotoren starten, insteken, omkeren, tippen
Nominale isolatiespanning Ui	690 V
Montage	Geschikt voor DIN-rail of montageplaat
Afmetingen ca.	Breedte 56 mm, hoogte 85 mm, diepte 138 mm
Toepassingsopmerking	Ook geschikt voor motoren van de efficiëntieklasse IE3

Praktische voordelen, toepassingsprofiel en zinvolle alternatieven

De Eaton vermogenscontactor 3-pin 1 maakcontact schroefklemmen wisselstroombediening DILM32-10(230V50HZ) 277260 toont zijn sterke punten vooral in de klassieke motorbesturing. Typisch toepassingen zijn pompen, ventilatoren, transporttechniek, compressoren, kleiner machines en veel automatiseringstaken met draaistroommotoren. Dankzij de geschiktheid voor AC-1 belastingen kan het apparaat ook worden gebruikt voor verwarmingscircuits of ander overwegend ohmse verbruikers. De schroefklemmen zijn vooral gewenst wanneer een vaste, onderhoudsvriendelijke bedrading in de schakelkast belangrijk is.

Binnen het Eaton-portfolio bevindt dit model zich in het middensegment van de DILM-bouwgrootte. Ten opzichte van een kleiner Eaton DILM25 biedt het meer stroomreserve voor motorbelastingen en is het daardoor beter geschikt voor toepassingen waarbij startgedrag, belastingspieken of thermische reserve meer aandacht vereisen. Vergeleken met een Eaton DILM38 is de DILM32 eerder bedoeld voor installaties waarbij 32 A in AC-3 optimaal past en geen grotere bouwgrootte nodig is. Dat helpt om de ruimte in de schakelkast gericht te benutten zonder onnodig te overdimensioneren.

Wie binnen Eaton een technisch vergelijkbaar alternatief zoekt, vindt in de XTCE032C een vergelijkbaar apparaat met een vergelijkbare vermogensklasse. De keuze hangt hier vaak af van de productreeks, projectstandaard, montageconcept en het gewenste toebehorensysteem. Voor bestaande Eaton DILM-omgevingen is het voorliggende model meestal de voor de hand liggende oplossing, omdat het goed past in typische motorstarter- en beveiligingsopbouwen.

Bij ander gerenommeerde fabrikanten zijn in deze klasse onder ander Siemens SIRIUS-contactors uit de 3RT2-serie, Schneider Electric TeSys D-modellen in het bereik rond 32 A en ABB AF-contactoren vergelijkbaar. Verschillen blijken vaak uit het spoelbereik, de bouwhoogte, het toebehorensysteem, de klemtechniek en de vraag of een brede spoelspanning of een duidelijk gedefinieerde AC-spoel de voorkeur heeft. Voor vervanging of nieuwbouw moet daarom altijd worden gelet op stuurstroom, contactconfiguratie, bouwbreedte en de aansluiting op aanwezige overbelastingsrelais.

Toepassingsgebieden en technische meerwaarde in detail

• Motorbesturing: Zeer goed voor het schakelen van kooiankermotoren in AC-3.
• Zware schakeltoepassingen: Ook inzetbaar voor AC-4 toepassingen met omkeren of tipbedrijf.
• Verwarmings- en weerstandslasten: Geschikt voor AC-1 toepassingen zoals weerstandovens en vergelijkbare belastingen.
• Industrie en machinebouw: Passend voor schakelkasten, productie, transportsystemen en gebouwtechniek.
• IE3-motoren: Ontworpen voor gebruik met moderne motoren met hoge efficiëntie.
• Solide bedrading: Schroefklemmen zijn geschikt voor een duurzame en overzichtelijke installatie.
• Systeemnabijheid tot Eaton: Goede basis voor opbouw met passende motorbeveiliging en hulpkontakten.

Aanvullende meerwaarde voor de selectie: Deze 3-polige vermogenscontactor wordt binnen de algemene toepassingsfamilie van vermogenscontactors beschreven voor motoren tot 170 A, waarbij het concrete model DILM32-10 bij 380 tot 400 V in AC-3 is ontworpen voor 32 A. Het dekt de belangrijke gebruikscategorieën AC-1, AC-3 en AC-4 af en is daarmee duidelijk flexibeler dan pure standaardcontactors voor eenvoudige belastingsgevallen. Dit is vooral relevant wanneer een apparaat niet alleen motoren in normaal bedrijf moet schakelen, maar ook dynamisch bedrijfsmodi moet ondersteunen. Zo ontstaat een praktijkgerichte contactor voor planbare schakelprocessen, hoge installatiebeschikbaarheid en een nette integratie in moderne besturingsoplossingen.
