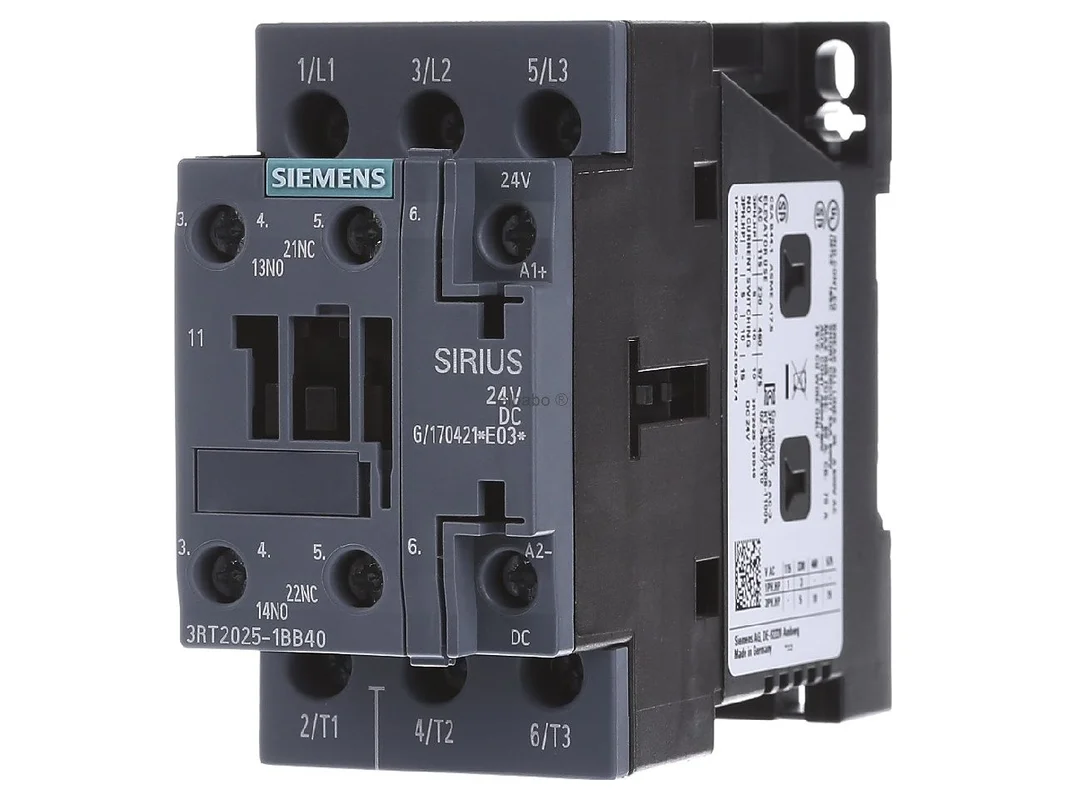

Magneetschakelaar 24DC 7.5KW 1 NO + 1 NC – Magneetschakelaar 17A 24VDC 3RT2025-1BB40 – Siemens – 4011209832459:

De Siemens-contactgever 3RT2025-1BB40 is een compacte vermogenscontactgever voor het veilig schakelen van motoren en ander industriële belastingen. Met een 3-polige opbouw, DC 24 V bediening en een geïntegreerd hulpcontact 1 MA + 1 VB is hij ideaal voor nauwkeurige besturingstaken in de machinebouw, in schakelkasten en in moderne verbruikersafgangen. De SIRIUS-constructie combineert hoge contactbetrouwbaarheid, sterk schakelvermogen en een ruimtebesparende bouwvorm.

Siemens-contactgever 3RT2025-1BB40 voor efficiënte motorbesturing

Ontworpen voor AC-3e- en AC-3-toepassingen schakelt het apparaat motoren tot 7,5 kW bij 400 V betrouwbaar en bedrijfszeker. De schroefaansluiting maakt een vaste, goed controleerbare bedrading aan de voorzijde mogelijk. Dankzij bouwgrootte S0 kan de contactgever compact worden geïntegreerd en past hij goed in gestructureerde schakelkastconcepten. De combinatie van 3 hoofdcontacten en geïntegreerde hulpcontacten vereenvoudigt de opbouw van besturings- en meldcircuits.

Producthighlights voordelen

• Betrouwbaar motorschakelen: Ontworpen voor AC-3e- en AC-3-belastingen tot 17 A.
• Sterke prestaties: Geschikt voor motoren tot 7,5 kW bij 400 V.
• DC 24 V spoel: Geschikt voor veel industriële besturingen met gelijkspanning.
• 3-polige uitvoering: Ideaal voor klassieke draaistroomtoepassingen.
• 1 MA + 1 VB geïntegreerd: Extra schakel- en meldsignalen zonder extra basisapparaat.
• Schroefaansluiting: Robuuste verbinding met goede servicevriendelijkheid.
• Compacte bouwgrootte S0: Bespaart ruimte in de schakelkast.
• Onderdeel van het SIRIUS-systeem: Goed combineerbaar met ander Siemens-componenten.
• Aansluitingen aan de voorzijde: Vergemakkelijken de bedrading en zorgen voor overzicht.
• Wereldwijd inzetbaar: Klimaatbestendig en goedgekeurd volgens gangbare normen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Contactgever 3-pin DC 24V 1MA+1VB schroefaansluiting
Artikelnummer fabrikant	3RT2025-1BB40
Bestelnummer	3RT20251BB40
EAN	4011209832459
Productreeks	SIRIUS 3RT2
Catalogus	Vermogenscontactgever AC-schakelend
Producttype	Vermogenscontactgever
Aantal polen	3-polig
Nominale bedrijfsstroom AC-3	17 A bij 400 V
Motorvermogen AC-3	7,5 kW bij 400 V
Besturingsspanning	24 V DC
Hulpcontacten	1 maakcontact + 1 verbreekcontact
Aansluitwijze	Schroefaansluiting
Bouwgrootte	S0
Hoofdcontacten	3 maakcontacten
Nominale isolatiespanning	690 V
Beschermingsgraad aan voorzijde	IP20
Montage	DIN-rail of schroefmontage
Klimaatbestendig	ja
Goedkeuringen	IEC, UL/CSA
Normverwijzing	IE3/IE4ready

Systeemvoordelen, praktijktoepassing en zinvolle alternatieven

De Siemens-contactgever 3RT2025-1BB40 is ontworpen voor een economische en duidelijk gestructureerde motorbesturing. In de praktijk scoort hij met geïntegreerde hulpcontacten, compacte S0-bouwgrootte en een goede integratie in het modulair SIRIUS-systeem. Dat verminderd de planningsinspanning, bespaart ruimte en vereenvoudigt de combinatie met motorbeveiliging, functiemodules en toebehoren binnen hetzelfde platform.

• Minder bedrading: Geïntegreerde hulpcontacten maken extra aanbouwonderdelen vaak overbodig.
• Goede schakelkaststructuur: klemmen aan de voorzijde vergemakkelijken montage en service.
• Grote systeemdiepte: Passend bij ander SIRIUS-apparaten in de verbruikersafgang.
• Flexibele besturingsaansluiting: Geschikt voor klassieke besturingsconcepten met DC 24 V.
• Solide contacttechniek: Voor betrouwbaar schakelen van motorbelastingen in het dagelijks gebruik.

Binnen het Siemens-portfolio is dit model bijzonder interessant wanneer een compacte 3-polige oplossing met 24 V DC-spoel en reeds geïntegreerde 1 MA + 1 VB hulpcontacten gevraagd is. Vergelijkbare 3RT2-varianten van dezelfde fabrikant verschillen meestal in de spoelspanning, de aansluitwijze of het aantal hulpcontacten. Apparaten met veerklemaansluiting zijn vaak in het voordeel wanneer snelle, onderhoudsarme bedrading centraal staat. Varianten met afwijkende spoelspanning zijn daarentegen beter geschikt voor ander stuurstroomkringen, bijvoorbeeld bij AC-bediening of bij afwijkende DC-concepten.

Vergeleken met kleiner Siemens-contactgevers uit dezelfde serie is de 3RT2025-1BB40 ontworpen voor hogere motorvermogens en daarmee zinvol wanneer meer reserve in het AC-3-bereik nodig is. Ten opzichte van grotere SIRIUS-uitvoeringen blijft hij duidelijk compacter en is hij een goede keuze wanneer 7,5 kW bij 400 V het beoogde bereik al exact afdekt. Wie binnen de fabrikant een vergelijkbare functie zoekt, let vooral op bouwgrootte, bedieningswijze, contactuitrusting en de gewenste aansluitwijze.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen, afhankelijk van het installatieconcept, bijvoorbeeld Schneider Electric TeSys D, ABB AF of Eaton DILM in aanmerking. Schneider Electric biedt in veel gevallen een brede keuze voor klassieke motorstarters, ABB scoort vaak met een groot spoelspanningsbereik bij bepaalde series, en Eaton is vaak verbreid in gestandaardiseerde industriële installaties. Voor directe uitwisselbaarheid moeten echter altijd bouwvorm, hulpcontacten, spoelspanning, inbouwmaten en het toebehorensysteem worden gecontroleerd, aangezien mechanische en functionele compatibiliteit niet algemeen gegarandeerd is.

Toepassingsgebieden voor motoren, besturingen en verbruikersafgangen

• Machinebouw: Voor het schakelen van draaistroommotoren in productie-installaties.
• Schakelkastbouw: Voor compacte en nette vermogenscircuits.
• Pompen en ventilatoren: Betrouwbaar schakelen van typische motorbelastingen.
• Transporttechniek: Geschikt voor aandrijvingen in transport- en toevoersystemen.
• Gebouwautomatisering: Toepasbaar in technische installaties met DC 24 V-besturing.
• Verbruikersafgangen: Goed combineerbaar met beveiligings- en extra modules.

SIRIUS modulair systeem met meerwaarde voor planning en gebruik

De 3RT2-contactgevers van Siemens maken deel uit van een doordacht modulair systeem voor moderne schakeltaken. Hieruit ontstaat een echt praktisch voordeel: veel componenten zijn technisch op elkaar afgestemd en laten zich veelzijdig combineren in de verbruikersafgang. Dat vereenvoudigt de selectie, projectering en uitbreiding van installaties.

Bijzonder nuttig is de brede integratie in verschillende besturingsconcepten. Afhankelijk van de toepassing kan de koppeling parallel plaatsvinden of in systemen met ASi of IO-Link worden ingebed. Daardoor is de serie niet alleen geschikt voor klassieke motorstarters, maar ook voor eigentijdse automatiseringsomgevingen met duidelijke diagnose- en besturingsstructuren.

Een ander pluspunt is het uniforme toebehorenconcept over meerdere bouwgroottes heen. Hulpcontactschakelaars, functiemodules en ander aanvullingen kunnen naar behoefte worden gebruikt, zonder telkens naar een volledig ander systeem te hoeven overstappen. Verbindingsmodules en het voedingssysteem SIRIUS 3RV29 helpen bovendien om de bedrading merkbaar te verminderen en de opbouw overzichtelijk te houden.

Daarmee is deze Siemens-vermogenscontactgever een sterke keuze voor gebruikers die een compact, belastbaar en systeemgeschikt schakelapparaat zoeken voor motoren en industriële besturingstaken.
