Description

Miniatuurstroomonderbreker C63A,3-polig,T=70.10kA – Miniatuur stroomonderbreker 3-polig C63A 5SY4… – Siemens – 4001869182018:

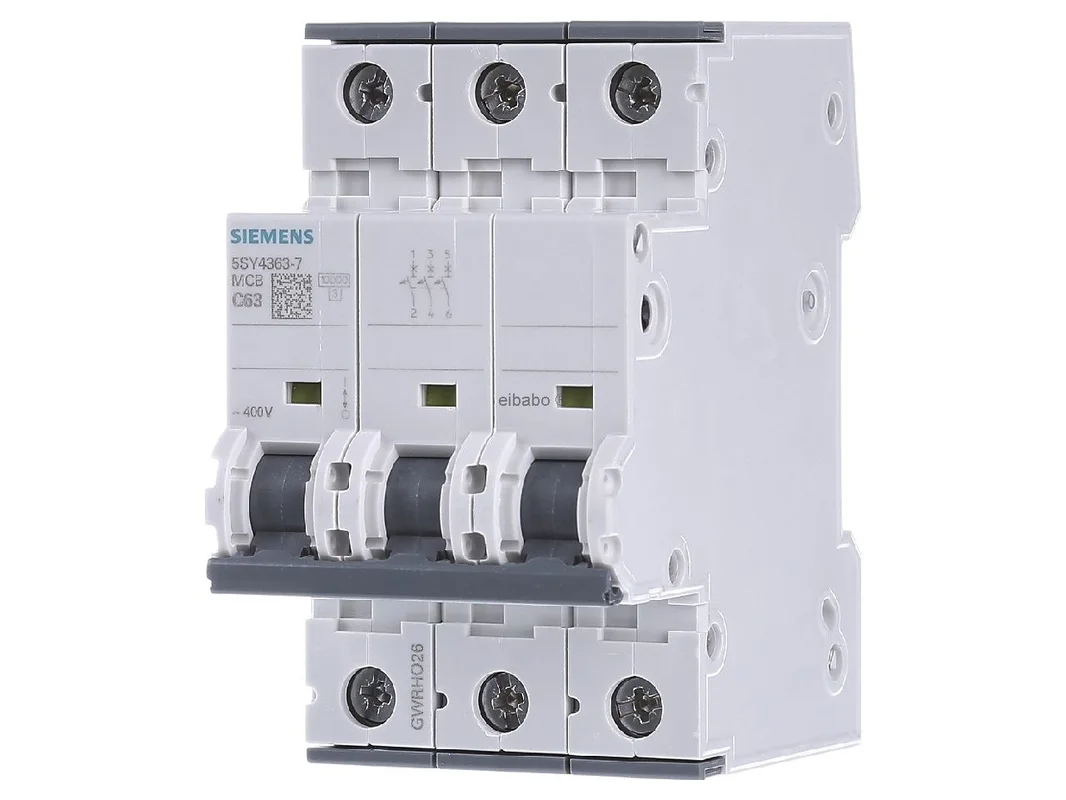

De Siemens installatieautomaat 3-pin C63A 10kA 5SY4363-7 is ontworpen voor betrouwbare kortsluit- en overbelastingsbeveiliging in veeleisende laagspanningsinstallaties. Als apparaat uit de SENTRON 5SY-serie combineert hij een hoog schakelvermogen, een robuuste constructie en een praktijkgerichte montage. Daardoor is deze installatieautomaat geschikt voor woningbouw, utiliteitsbouw en veel industriële toepassingen waarbij een veilige en duidelijke beveiliging van driefasige stroomkringen vereist is.

Nauwkeurige bescherming voor krachtige stroomkringen met Siemens installatieautomaat 3-pin C63A 10kA 5SY4363-7

Met 3 polen, C-karakteristiek en een nominale stroom van 63 A is dit model afgestemd op stroomkringen met hogere inschakelstromen. Het uitschakelvermogen van 10 kA volgens EN 60898 ondersteunt het gebruik in omgevingen met verhoogde eisen aan de netveiligheid. De compacte bouwvorm, de dubbelkamerklem en de snelle montage op de DIN-rail vergemakkelijken de inbouw in de verdeler aanzienlijk.

Producthighlights voordelen

• 3-polige uitvoering: Ideaal voor de beveiliging van driefasige stroomkringen.
• C-karakteristiek: Geschikt voor stroomkringen met matige inschakelstromen, bijvoorbeeld bij veel motoren of technische installaties.
• 63 A nominale stroom: Geschikt voor krachtige toepassingen in gebouwen en in de industrie.
• 10 kA uitschakelvermogen: Hoge veiligheid bij kortsluiting volgens EN 60898.
• SENTRON 5SY-serie: Bewezen Siemens-kwaliteit voor moderne energieverdeling.
• Gereedschapsloze montage: Snel opzetten en verwijderen dankzij dubbele schuif.
• Dubbelkamerklem: Maakt de flexibele combinatie van geleiders en stroomrail mogelijk.
• Voeding van de stroomrail aan de achterzijde: Ondersteunt een opgeruimde en eenvoudige bedrading.
• Uniform toebehoren: Compatibel met verder toebehoren van de 5SY-serie.
• Aanraakbeveiliging en solide constructie: Voor een veilig gebruik in het verdeelsysteem.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Productserie	SENTRON 5SY
Artikelnummer fabrikant	5SY4363-7
Alternatieve schrijfwijze	5SY43637
EAN	4001869182018
Catalogus	Installatieautomaat
Producttype	Installatieautomaat
Aantal polen	3-polig
Uitschakelkarakteristiek	C
Nominale stroom	63 A
Nominale spanning AC	400 V
Spanningssoort	AC/DC
Uitschakelvermogen volgens EN 60898	10 kA
Uitschakelvermogen volgens IEC 60947-2	15 kA
Beschermingsgraad	IP20 bij aangesloten geleiders
Overspanningscategorie	3
Isolatiespanning	440 V
Inbouwbreedte	3 TE
Inbouwdiepte	70 mm
Afmetingen H x B x D	90 x 54 x 76 mm
Montagewijze	Snelle montage op DIN-rail
Montagepositie	willekeurig
Aansluitdoorsnede massief	0,75 tot 35 mm²
Aansluitdoorsnede flexibele met adereindhuls	0,75 tot 25 mm²
Mechanische levensduur typisch	20.000 schakelcycli
Omgevingstemperatuur bedrijf	-25 °C tot +55 °C
Opslagtemperatuur	-40 °C tot +75 °C
Bijzondere kenmerken	halogeenvrij, siliconenvrij, verzegelbaar, uitbreidbaar met hulpapparaten

Bescherming, montagecomfort en systeemvoordelen bij de uitbouw van verdelers met Siemens installatieautomaat 3-pin C63A 10kA 5SY4363-7

In de praktijk scoort het apparaat met een goede balans tussen beveiligingsfunctie, inbouwcomfort en systeemconsistentie binnen de SENTRON-wereld. De C-karakteristiek is in vergelijking met B-uitvoeringen beter geschikt voor stroomkringen waarin kortstondig hogere inschakelstromen optreden. Dat geldt bijvoorbeeld voor aandrijvingen, grotere technische verbruikers of geselecteerde commerciële belastingen. Ten opzichte van tragere D-varianten schakelt een C-automaat eerder uit en is daarom vaak de betere keuze voor gemengde standaardtoepassingen in gebouwen.

Binnen het Siemens-programma staat de 5SY-serie voor klassieke installatieautomaten met een brede toepassingsbasis. Vergelijkbare modellen uit dezelfde serie zijn bijvoorbeeld 3-polige varianten met B- of D-karakteristiek en apparaten met een lagere of hogere nominale stroom. Een B63A-model is zinvol wanneer belastingen lagere inschakelpieken hebben en een eerdere aanspreking gewenst is. Een D-uitvoering is eerder geschikt voor belastingen met zeer hoge inschakelstromen, bijvoorbeeld bij speciale motor- of transformatortoepassingen. Ook 1-, 2-, 4- evenals 1+N- en 3+N-polige uitvoeringen zijn in de serie beschikbaar wanneer de netvorm of het type stroomkring een ander aantal polen vereist.

In vergelijking met Siemens-apparaten uit ander series ligt een voordeel van de 5SY-lijn in de duidelijke uitwerking voor betrouwbare kabel- en installatiebeveiliging met uniform bruikbaar toebehoren. Wie extra functies zoals aardlekbeveiliging in een gecombineerd apparaat nodig heeft, kiest eerder voor passende FI/LS-oplossingen van de fabrikant. Voor de pure beveiliging van leidingen is deze 5SY-installatieautomaat echter een sterke en economische keuze.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen bijvoorbeeld ABB S203-C63, Hager MBN363 en Schneider Electric Acti9 iC60N C63 3P in aanmerking. Deze modellen zijn eveneens bedoeld voor de beveiliging van driefasige stroomkringen met C-karakteristiek. Verschillen ontstaan afhankelijk van de serie vooral bij de klemtechniek, het toebehorenprogramma, de bouwvorm in de verdeler en de systeemintegratie binnen de betreft fabrikantomgeving. Voor een homogeen schakelinstallatieconcept is binnen bestaande Siemens-verdelingen dit SENTRON-model vaak de bijzonder passende oplossing.

Toepassingsgebieden

• Woongebouwen: Voor geselecteerde driefasige stroomkringen met een hogere vermogensbehoefte.
• Utiliteitsbouw: Geschikt voor technische installaties in kantoor, werkplaats of bedrijf.
• Industrie: Inzetbaar in speciale industriële toepassingen met passende dimensionering.
• Onderverdelingen: Praktisch voor netjes gestructureerde en veilig beveiligde stroomkringen.
• Machinegebonden verdeling: Zinvol bij verbruikers met typische inschakelpieken van de C-karakteristiek.

Meerwaarde van de SENTRON 5SY-serie en van de toepassing in de verdeler

De SENTRON 5SY-installatieautomaten zijn ontworpen voor een veilig en efficiënt gebruik in moderne verdeelinrichtingen. Bijzonder nuttig is de gereedschapsloze montage en demontage via dubbele schuif. Dat bespaart tijd bij eerste installatie, vervanging en service. De dubbelkamerklem maakt het gelijktijdige gebruik van geleider en stroomrail mogelijk, wat de opbouw in de schakelkast duidelijk flexibeler maakt. Daarnaast vergemakkelijkt de aan de achterzijde liggende stroomrail een nette voedingsbedrading.

Voor planners en installateurs is ook het uniforme toebehorenconcept van de 5SY-familie een duidelijk voordeel. Zo kunnen veel toepassingen binnen dezelfde serie consistent worden gerealiseerd. De beschikbaarheid in meerdere polaantallen en uitvoeringen ondersteunt een doorlopende systeemplanning wanneer in een project verschillende stroomkringen met afgestemde techniek moeten worden beveiligd. Dat schept structuur, verminderd afstemmingswerk en verhoogt de servicevriendelijkheid tijdens de lopende exploitatie.

Deze Siemens installatieautomaat is een sterke keuze voor iedereen die op zoek is naar een 3-polige C63A automaat met hoog schakelvermogen, flexibele bedrading en veilige SENTRON-systeemtechniek.
