Description

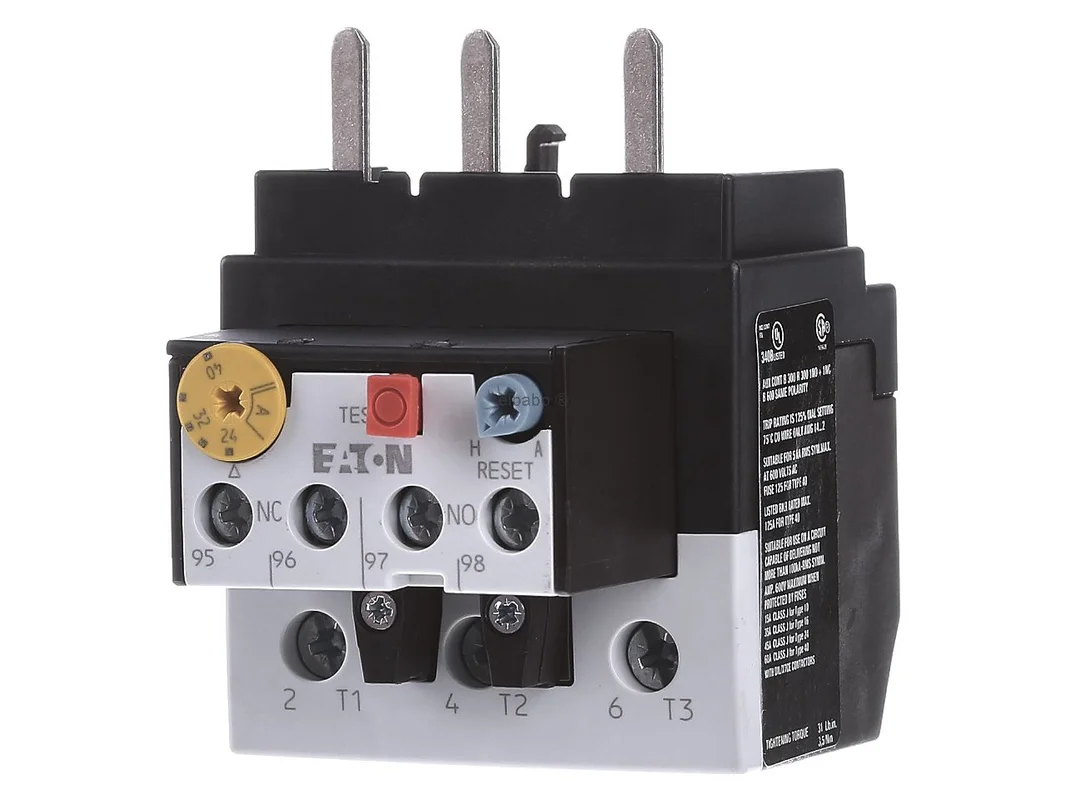

Motorbeveiligingsrelais 24-40A – Thermisch overbelastingsrelais 24 … 40A ZB65-40 – Eaton – 278458 – 4015082784584:

Het Eaton motorbeveiligingsrelais ZB65-40 is een nauwkeurige oplossing voor de thermische overbelastingsbeveiliging van motoren in industriële schakelinstallaties. Het is ontworpen voor directe montage en past bij geselecteerde Eaton-contactors van de series DILM en DILMF. Met een instelbaar stroombereik van 24 tot 40 A, fase-uitvalgevoeligheid en telkens één maakcontact en verbreekcontact ondersteunt het een veilige en overzichtelijke installatiebediening.

Eaton motorbeveiligingsrelais ZB65-40 voor betrouwbare motorbeveiliging

In veel toepassingen telt niet alleen het uitschakelen bij een storing, maar ook een nette integratie in het contactorsysteem. Juist hier toont dit thermische overbelastingsrelais zijn kracht. De bouwgrootte ZB65 is ontworpen voor de directe combinatie met passende Eaton-vermogenscontactoren. Dat bespaart ruimte in de opbouw, vereenvoudigt de montage en ondersteunt een overzichtelijke bedrading. Functies zoals test/uit-knop, resetknop met hand/auto-omschakeling en vrijschakeling maken het relais bijzonder praktijkgericht.

Producthighlights voordelen

• Thermische motorbeveiliging: Beschermt motoren effectief tegen overbelasting tijdens bedrijf.
• Instelbereik 24 tot 40 A: Geschikt voor veel gangbare motortoepassingen in dit belastingsbereik.
• Directe montage: Ontworpen voor directe koppeling aan passende Eaton-contactoren.
• 1 maakcontact en 1 verbreekcontact: Ideaal voor meld-, besturings- en uitschakelfuncties.
• Fase-uitvalgevoelig: Ondersteunt de beveiliging bij fase-uitval volgens IEC/EN 60947.
• Reset hand/auto: Flexibele aanpassing aan onderhoud, bedrijf en installatieontwerp.
• Test/uit-knop: Vergemakkelijkt controle en functietest tijdens service.
• Vrijschakeling: Verhoogt de bedrijfszekerheid bij overbelasting.
• Compacte contactoroplossing: Geschikt voor afgestemde Eaton-combinaties in de schakelkast.
• Conform normen: Ontwikkeld volgens relevante IEC-, VDE-, UL- en CSA-voorschriften.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Productbenaming	Motorbeveiligingsrelais
Model	ZB65-40
Artikelnummer fabrikant	278458
EAN	4015082784584
Catalogus	Thermisch overbelastingsrelais
Serie	Eaton Moeller ZB
Bouwgrootte	ZB65
Type apparaat	Thermisch overbelastingsrelais
Montagewijze	Directe montage
Instelbaar stroombereik	24 tot 40 A
Hulpcontacten	1 maakcontact, 1 verbreekcontact
Resetfunctie	Hand/Auto
Bedieningselementen	Test/uit-knop, resetknop
Veiligheidskenmerk	Vrijschakeling
Fase-uitvalgevoeligheid	Ja, volgens IEC/EN 60947 en VDE 0660 deel 102
Uitschakelklasse	Class 10 A
Beschermingsgraad	IP00
Overspanningscategorie	III
Vervuilingsgraad	3
Nominale stootspanning	6 kV
Bedrijfstemperatuur	-25 tot +55 °C
Temperatuurcompensatie	Continu
Afmetingen	88 x 75 x 60 mm
Gewicht	ca. 0,22 kg
Normen	IEC/EN 60947, VDE 0660, UL, CSA
Te gebruiken voor	DILM40, DILM50, DILM65, DILM72, DILMF40, DILMF50, DILMF65, DIULM40, DIULM50, DIULM65, SDAINLM70, SDAINLM90, SDAINLM115

Praktische voordelen, compatibiliteit en passende alternatieven

Het Eaton motorbeveiligingsrelais ZB65-40 is bijzonder geschikt voor klassieke motorstarters waarbij een compacte bouwvorm en een netjes op elkaar afgestemde apparaatset gevraagd zijn. Door de directe montage op passende contactoren ontstaat een functionele eenheid van schakelen en beveiligen. Dat is een voordeel in machines, transportsystemen, pompen, ventilatoren en vele ander toepassingen met draaistroommotoren.

• Meer veiligheid tijdens bedrijf: Het relais herkent thermische overbelasting en reageert bovendien gevoelig op fase-uitval.
• Tijdbesparende montage: De directe koppeling aan compatibele Eaton-contactoren vereenvoudigt opbouw en service.
• Duidelijke signaaloverdracht: Met 1 maakcontact en 1 verbreekcontact kunnen melding, vergrendeling of uitschakeling goed worden gerealiseerd.
• Flexibele reset: Hand- of auto-reset kan aan de betreft installatielogica worden aangepast.
• Servicevriendelijk: Test/uit-knop en resetfunctie vergemakkelijken controle en heringebruikname.

In het Eaton-assortiment zijn vergelijkbare relais uit dezelfde serie met een ander instelbereik verkrijgbaar. modellen zoals ZB65-24 zijn ontworpen voor lagere motorstromen, terwijl ZB65-57, ZB65-65 of ZB65-75 hogere bereiken afdekken. Het centrale verschil ligt daarom vooral in de stroomafstemming op de betreft motor. Voor de toepassing betekent dat: wie de nominale motorstroom exact treft, krijgt een passende beveiliging en voorkomt onnodige foutuitschakelingen of ontoereikende beveiliging.

Vergeleken met elektronische motorbeveiligingsoplossingen van dezelfde fabrikant blijft een thermische overbelastingsrelais vaak de eerste keuze wanneer een robuuste, beproefde en eenvoudig instelbare beveiligingsoplossing gevraagd is. Elektronisch varianten kunnen voordelen hebben bij diagnose, insteldiepte of uitgebreide beveiligingsfuncties, maar zijn doorgaans bedoeld voor complexere eisen.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld thermische overbelastingsrelais uit de reeksen Siemens SIRIUS, Schneider Electric TeSys of ABB TA/TF. Deze apparaten vervullen vergelijkbare basistaken, maar verschillen vooral in directe contactorcompatibiliteit, mechanische koppeling, accessoiresysteem en deels in reset- of signaalopties. Voor bestaande Eaton-contactorcombinaties is de ZB65-40 in de regel de systeempreciese keuze, omdat montagebeeld en apparaatconcept zijn afgestemd op het Eaton DILM-platform.

Toepassingsgebieden en technische meerwaarde in het dagelijkse installatiegebruik

Dit motorbeveiligingsrelais is ontwikkeld voor de beveiliging van motorafgangen in industriële omgevingen. Het ondersteunt een stabiele werking in schakelkasten en besturingen waarin vermogenscontactoren van de passende Eaton-series worden gebruikt. De beschermingsgraad IP00 wijst op inbouw in beschermde elektrisch bedrijfsruimten of in geschikte behuizingen. Dankzij de normconforme uitvoering volgens IEC/EN 60947 en goedkeuringen volgens VDE, UL en CSA kan het relais in veel Internationale machine- en installatieconcepten worden geïntegreerd.

• Voor motorstarters met Eaton-contactoren: Geschikt voor meerdere contactortypen uit de DILM- en DILMF-serie.
• Voor klassieke industriële toepassingen: Goed geschikt voor pompen, ventilatoren, compressoren en transporttechniek.
• Voor normgerichte projecten: Relevante standaarden vergemakkelijken planning en selectie.
• Voor compacte schakelkasten: Directe montage bespaart ruimte en ondersteunt duidelijke structuren.
• Voor onderhoudsvriendelijke installaties: Test- en resetfuncties bevorderen een snelle serviceafhandeling.

De Eaton ZB65-40 is een sterke keuze voor iedereen die een normconform, praktijkgericht en systeemcompatibel motorbeveiligingsrelais voor thermische overbelastingsbeveiliging zoekt.
