Motorstroomonderbreker 1.8-2.5A – Motorbeveiligingsschakelaar 2,5A 3RV2011-1CA15 – Siemens – 4011209841147:

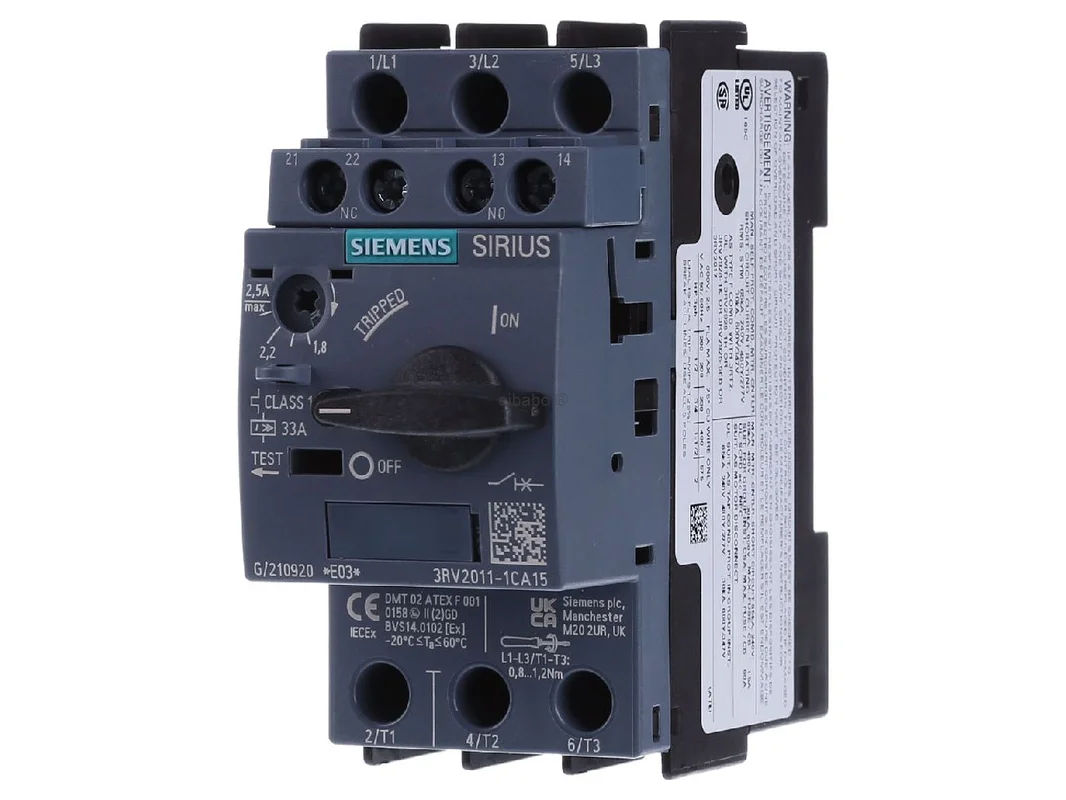

De Siemens motorbeveiligingsschakelaar S00 3-polig 3RV2011-1CA15 is een compacte en robuuste oplossing voor betrouwbare motorbeveiliging in industriële installaties. Het apparaat werkt thermomagnetisch volgens Class 10, beschermt motoren effectief tegen overbelasting en kortsluiting en ondersteunt tegelijk de veilige scheiding van het net. Met geïntegreerd hulpcontact 1S+1Ö, schroefaansluiting en geoptimaliseerde bouwvorm is de schakelaar ideaal voor moderne verbruikersaftakkingen en voor veel automatiseringstaken.

Siemens motorbeveiligingsschakelaar S00 voor veilige motor- en installatiebeveiliging

De serie SIRIUS 3RV2 staat voor hoge bedrijfszekerheid, compacte afmetingen en een praktijkgerichte uitvoering in de schakelkast. Deze motorbeveiligingsschakelaar is ontworpen voor het instelbereik van 1,8 tot 2,5 A en biedt een standaard schakelvermogen voor veel klassieke toepassingen in de machine- en installatiebouw. Door de geringe warmteontwikkeling kan het apparaat zeer goed in verbruikersaftakkingen worden ingezet. Ook in veeleisende omgevingen scoort de klimaatbestendige uitvoering met hoge betrouwbaarheid.

Producthighlights voordelen

• Thermomagnetische beveiliging: Beschermt motoren betrouwbaar tegen overbelasting en kortsluiting.
• Class 10 uitschakeling: Geschikt voor veel typische motorstarts in industrie en utiliteit.
• Instelbaar bereik: Overbelastingsbeveiliging van 1,8 tot 2,5 A voor een nauwkeurige aanpassing.
• 3-polige uitvoering: Geschikt voor driefasige motoraftakkingen.
• Hulpcontacten 1S+1Ö: Vergemakkelijken melding, signaalgeving en integratie in besturingen.
• Schroefaansluiting: Beproefde techniek voor een vaste en veilige aansluiting.
• Compacte bouwgrootte S00: Bespaart ruimte in de schakelkast en vereenvoudigt de planning.
• Fase-uitvaldetectie: Ondersteunt de bescherming van de motor bij fasestoringen.
• Geringe warmteontwikkeling: Voordelig bij dichte bezetting van verbruikersaftakkingen.
• Onderdeel van het SIRIUS-systeem: Goed te combineren met andere systeemtoebehoren van Siemens.

Technische gegevens in Überblick

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Siemens motorbeveiligingsschakelaar S00 3-polig Class 10 thermomagnetisch hulpcontacten 1S+1Ö 3RV2011-1CA15 3RV20111CA15
Artikelnummer fabrikant	3RV2011-1CA15
EAN	4011209841147
Catalogus	Vermogensschakelaar motorbeveiliging
Serie	SIRIUS 3RV2
Producttype	motorbeveiligingsschakelaar
Bouwgrootte	S00
Aantal polen	3-polig
Uitschakelklasse	Class 10
Overbelastingsbeveiliging	thermisch, instelbaar 1,8…2,5 A
Kortsluitbeveiliging	magnetisch, 33 A
Aansluittype	Schroefaansluiting
Hulpcontacten	1 maakcontact + 1 verbreekcontact, dwarsliggend
Schakelvermogen	Standaard
Nominale isolatiespanning	690 V
Stootspanningsbestendigheid	6 kV
Beschermingsgraad voorzijde	IP20
Beschermingsgraad klemmen	IP20
Fase-uitvaldetectie	ja
Aardfoutdetectie	nee
Bedrijfsstroom AC-3 bij 400 V	2,5 A
motorvermogen AC-3 bij 230 V	0,37 kW
motorvermogen AC-3 bij 400 V	0,75 kW
motorvermogen AC-3 bij 500 V	1,1 kW
motorvermogen AC-3 bij 690 V	1,5 kW
Ics bij 240 V AC	100 kA
Ics bij 400 V AC	100 kA
Ics bij 500 V AC	100 kA
Ics bij 690 V AC	10 kA

Systeemvoordelen, praktijktoepassing en passende alternatieven voor motorbeveiliging

In de praktijk overtuigt dit apparaat met een duidelijke taak: motoren snel, nauwkeurig en duurzaam beschermen. De combinatie van thermisch overbelastingsbeveiliging en magnetische kortsluituitschakeling is vooral voordelig in transporttechniek, pompen, ventilatoren, kleine compressoren en compacte machines. De reeds geïntegreerde hulpcontacten vergemakkelijken de statusmelding naar besturing, signaallamp of relais. Dat bespaart montagewerk en zorgt voor meer duidelijkheid in de opbouw.

• Praktijkgerichte beveiliging: Goed voor motoraftakkingen met klassieke directe start.
• Meer signaalmogelijkheden: 1S+1Ö ondersteunen terugmelding en vergrendeling.
• Ruimtebesparend formaat: Bijzonder geschikt voor compacte schakelkasten.
• Systeemgericht uitbreidbaar: Toebehoren zoals uitschakelaars en meldschakelaars zijn binnen de serie goed op elkaar afgestemd.
• Geschikt voor moderne motoren: Ook interessant voor toepassingen met IE3- en IE4-motoren.

Binnen het Siemens-programma is de 3RV2-serie de moderne doorontwikkeling van eerdere 3RV1-apparaten. Ten opzichte van eenvoudige varianten zonder hulpcontacten biedt deze uitvoering meer comfort voor besturings- en meldingstaken. Modellen uit dezelfde serie met veerklemaansluiting zijn eerder geschikt waar snelle, onderhoudsarme bedrading gevraagd is. Varianten met hoger schakelvermogen of een ander instelbereik zijn zinvol wanneer grotere motoren, hogere kortsluitwaarden of speciale netvormen moeten worden beveiligd. Het belangrijkste verschil in de toepassing is daarom meestal niet de basisfunctie, maar de aanpassing aan motorstroom, aansluittype en schakelkastconcept.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld motorbeveiligingsschakelaars uit de series Eaton PKZM0, Schneider Electric TeSys GV2 of ABB MS116. Deze apparaten volgen een vergelijkbaar beveiligingsprincipe, maar verschillen vaak in toebehoren, aanbouwdelen, combineerbaarheid met contactoren en in details van de systeemintegratie. Wie al met Siemens SIRIUS werkt, profiteert in de regel van een bijzonder harmonieuze integratie in bestaande componenten en voedingsoplossingen.

Toepassingsgebieden voor motorbeveiliging, scheiding en veilige installatiestructuur

De Siemens motorbeveiligingsschakelaar S00 3-polig Class 10 thermomagnetisch hulpcontacten 1S+1Ö 3RV2011-1CA15 3RV20111CA15 is geschikt voor veel taken in de energieverdeling en motorbeveiliging. Naast de bescherming van afzonderlijke motoren kan hij ook worden gebruikt in afgestemde installatieconcepten waarin beveiligen, schakelen en melden nauw samenwerken.

• Machinebouw: Voor kleine aandrijvingen, hulpaggregaten en gestandaardiseerde motoraftakkingen.
• Transporttechniek: Voor de bescherming van banden, rollenbanen en hulpaandrijvingen.
• Pompen en ventilatoren: Geschikt voor typische draaistroommotoren in continubedrijf.
• Schakelkastbouw: Ideaal bij compacte opbouwen met beperkte ruimte.
• Gebouwtechniek: Inzetbaar in technische installaties met motorbelastingen en meldingsbehoefte.
• Automatisering: Nuttig waar beveiligingsapparaat en statusmelding moeten worden gecombineerd.

Meerwaarde van de SIRIUS 3RV2-serie en de toepassingsmogelijkheden

De SIRIUS 3RV2 vermogensschakelaars zijn ontwikkeld voor een veilige bescherming van verbruikers en installaties. Ze schakelen bij kortsluiting veilig uit, beperken de gevolgen van overbelasting en ondersteunen de elektrische scheiding van het net. Door de compacte, klimaatbestendige bouw en de geringe warmteontwikkeling zijn ze zeer geschikt voor dicht bezette verbruikersaftakkingen. Dat is vooral in moderne schakelkasten met een hoge functiedichtheid een belangrijk voordeel.

Binnen de serie zijn verschillende apparaatconcepten beschikbaar voor motorbeveiliging, installatiebeveiliging, transformatorbeveiliging of gebruik als hoofd- en NOOD-UIT-schakelaar. Afhankelijk van de taak zijn er uitvoeringen met schroef- of veerklemaansluiting en varianten met geïntegreerde hulpschakelaar. Daarmee kan de opbouw gericht worden aangepast aan montagetype, onderhoudsconcept en besturingsbehoefte.

Een ander voordeel ligt in het uniforme toebehoren over meerdere bouwgroottes heen. Hulpschakelaars, hulpuitschakelaars en meldschakelaars kunnen systeemgericht worden geïntegreerd. In combinatie met passende voedingsoplossingen kan de bedradingsinspanning in de hoofdstroomkring afnemen. Voor planners en onderhoudstechnici betekent dat meer overzicht, betere schaalbaarheid en een economische uitvoering van beveiligingsconcepten in veel industriële toepassingen.
