Description

Multischakelaar gedeeld. Rocker 2×2 sluiters – Drukschakelaar K 532-4 EU – Jung – 4011377322134:

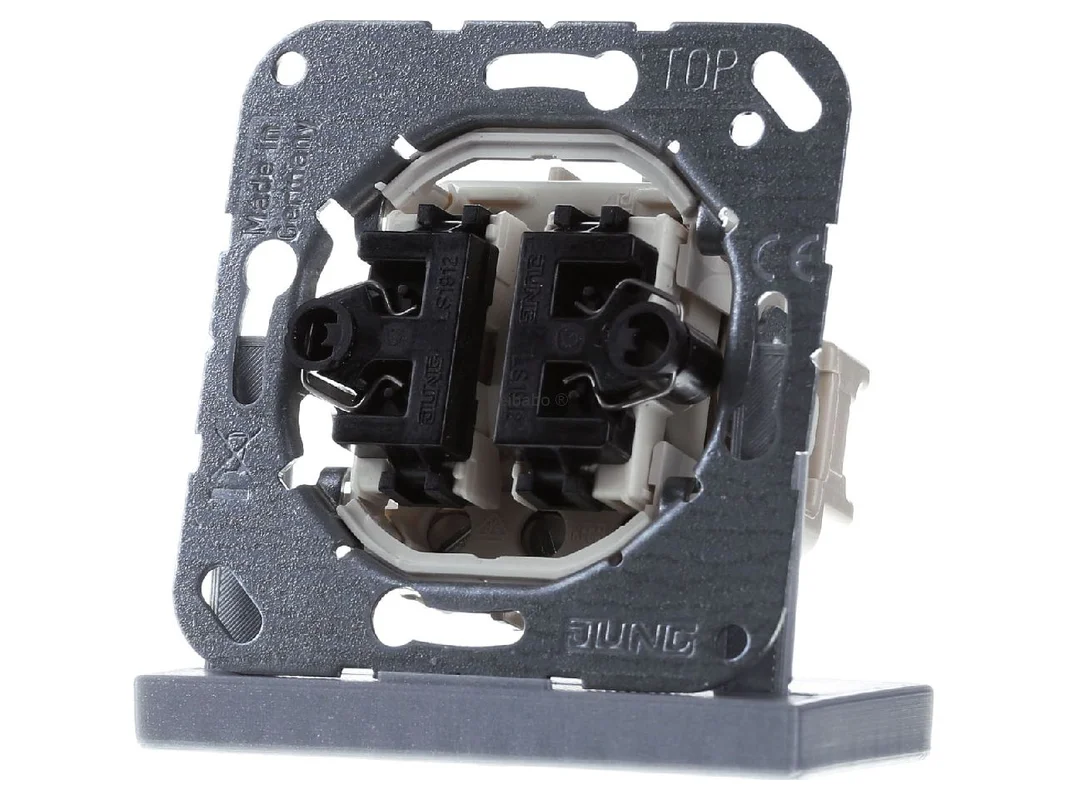

De Jung tuimeldrukknop Multi-Switch 2-voudige inzet potentiaalvrij K 532-4 EU is een doordachte oplossing voor moderne besturingstaken in de elektrisch installatie. Als 2-voudige tuimeldrukknop met nulstand biedt hij vier potentiaalvrije maakcontacten en is hij bijzonder geschikt voor relaisschakelingen waarbij een nauwkeurige en veilige impulsafgifte vereist is. De zakelijke constructie, de grote functionele diepgang en de duidelijke gerichtheid op professionele toepassingen maken deze drukknop tot een sterke keuze voor woningbouw, utiliteitsbouw en technische ruimten.

Nauwkeurige besturing met de Jung tuimeldrukknop Multi-Switch 2-voudig

De inzet is ontwikkeld voor veeleisende schakeltaken en ondersteunt een nette signaaloverdracht via potentiaalvrije contacten. Door de nulstand keert de tuimelhendel na bediening terug naar de middenstand. Dat is ideaal voor stuurimpulsen, bijvoorbeeld bij relais, stroomstootoplossingen of vergelijkbare schakelconcepten. De uitvoering met 2 x 1-polig 2-weg-drukknop en 4 potentiaalvrije 1-polig maakcontacten biedt een hoge mate van flexibiliteit bij de planning.

Producthighlights voordelen

• Potentiaalvrije uitvoering: Zeer goed geschikt voor stuur- en meldschakelingen met gescheiden stroomkringen.
• 2-voudige Multi-Switch: Twee gescheiden bedieningsvlakken voor veelzijdige schakeltaken.
• Nulstand: De tuimelhendel keert automatisch terug naar de middenstand.
• Vier maakcontacten: 4 potentiaalvrije NO-contacten voor een duidelijke en veilige impulsafgifte.
• Voor relaisschakelingen: Bijzonder geschikt als stuurdrukknop in relaisinstallaties.
• Solide klemtechniek: Schroefklemmen voor massieve en flexibele geleiders tot 2,5 mm².
• Normconforme constructie: Verbindingsklemmen volgens DIN VDE 0632 en EN 60669.
• Inbouwinzet: Voor de klassieke installatie in passende inbouwdozen.
• Schroefbevestiging: Stevige bevestiging zonder bevestigingsklauwen.
• Planningszeker: Geschikt voor afdekkingen met tuimelhendel van de reeksen ..12-5.., ..12-250.. en ..12-25..

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnummer fabrikant	K 532-4 EU
EAN	4011377322134
Catalogus	Drukknoppen
Producttype	Tuimeldrukknop Multi-Switch 2-voudige inzet
Uitvoering	2 x 1-polig 2-weg-drukknop
Contactuitvoering	4 potentiaalvrije 1-polig maakcontacten
Schakelstand	Tuimelhendel met nulstand
Nominale spanning	AC 250 V~
Nominale stroom	10 A
Aansluittype	Schroefklemmen
Geleiderdoorsnede	massieve en flexibele geleiders tot 2,5 mm²
Montagewijze	Inbouw
Bevestigingswijze	Schroefbevestiging
Bevestigingsklauwen	nee
Vereiste inbouwdoosdiepte	minstens 43 mm binnenmaat
Normen	DIN VDE 0632, EN 60669
Geschikte afdekkingen	voor tuimelhendel art.-nr. ..12-5.., ..12-250.., ..12-25..
Vergrendeling	geen elektrisch of mechanische vergrendeling

Voordelen bij relaisbesturing en verschillen met vergelijkbare drukknoppen

Jung tuimeldrukknop Multi-Switch 2-voudige inzet potentiaalvrij met nulstand K 532-4 EU is vooral in het voordeel wanneer impulsen netjes, kort en eenduidig aan een downstream besturing moeten worden doorgegeven. De potentiaalvrije contacten maken een flexibele integratie in verschillende schakelconcepten mogelijk. In vergelijking met klassieke serieschakelaars of standaard drukknoppen ligt de focus hier niet op een eenvoudige lastschakeling, maar op de gerichte besturing van relais, actuatoren of signaalwegen.

• Meer besturingsopties: Vier maakcontacten bieden meer contactwegen dan eenvoudige 1-voudige drukknoppen.
• Ideaal voor impulsbedrijf: De nulstand ondersteunt een veilige terugkeer naar de uitgangspositie.
• Voor complexe schakelingen: Bijzonder nuttig bij besturingstaken met relaisstations.
• Potentiaalvrij: Goed voor toepassingen waarbij geen vaste koppeling aan een lastkring gewenst is.

Binnen het Jung assortiment onderscheidt deze inzet zich duidelijk van eenvoudige tuimeldrukknoppen of schakelaars met vaste schakelstand. Ten opzichte van een normale 2-voudige drukknop zonder Multi-Switch-functie biedt de uitvoering met vier potentiaalvrije maakcontacten meer speelruimte voor stuursignalen. In vergelijking met vergrendelende schakelaars is deze drukknop ontworpen voor momentane bediening en daardoor beter geschikt voor stuur-, oproep- of relaisfuncties. modellen met klauwbevestiging kunnen in sommige inbouwsituaties sneller worden gemonteerd, terwijl deze inzet bewust inzet op schroefbevestiging.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld te vinden bij Gira, Busch-Jaeger en Merten. Ook daar zijn drukknopinzetten voor inbouw en besturingsdoeleinden verkrijgbaar. Wezenlijke verschillen liggen meestal in de systeemopbouw, compatibiliteit met de betreft schakelprogramma’s, deels ander bevestigingstechniek en in het concrete aantal contacten of de geometrie van de hendel. Bij de keuze moet daarom vooral worden gelet op de passende afdekking, de gewenste contactlogica en de integratie in het bestaande schakelprogramma.

Toepassingsgebieden en technische meerwaarde voor de planning

Deze inzet is bijzonder geschikt voor professionele installaties waarin relaisschakelingen, stuurimpulsen of gescheiden signaalpaden vereist zijn. Dankzij schroefklemmen voor massieve en flexibele geleiders tot 2,5 mm² verloopt de aansluiting praktisch en degelijk. De normconforme verbindingsklemmen volgens DIN VDE 0632 en EN 60669 ondersteunen een betrouwbare uitvoering in het dagelijks gebruik.

• Relaisschakelingen: Zeer goed als stuurdrukknop voor relais en impulsbesturingen.
• Gebouwautomatisering in de nabije omgeving: Voor klassieke besturingsfuncties zonder busverplichting.
• Woningbouw: Geschikt voor centrale of decentrale schakelpunten.
• Utiliteitsbouw: Passend voor gangen, nevenruimten en technische zones.
• Renovatie en nieuwbouw: Toepasbaar bij geplande inbouwmontage met passende doosdiepte.

Voor de montage moet de inbouwdoos een binnenmaat van minstens 43 mm diepte hebben. De inzet is bedoeld voor afdekkingen met tuimelhendel van de artikelreeksen ..12-5.., ..12-250.. en ..12-25… Omdat er geen elektrisch of mechanische vergrendeling aanwezig is, is het model gericht geschikt voor toepassingen waarbij vrije en directe bediening zonder blokkeerfunctie gewenst is. In combinatie met een relaisstation zoals RS 8 REGHE kan het toepassingsgebied zinvol worden uitgebreid zonder de installatie onnodig te compliceren.

De Jung K 532-4 EU is een functioneel sterke 2-voudige tuimeldrukknop voor veeleisende besturingstaken met potentiaalvrije contacten, nulstand en duidelijke geschiktheid voor relaisschakelingen.
