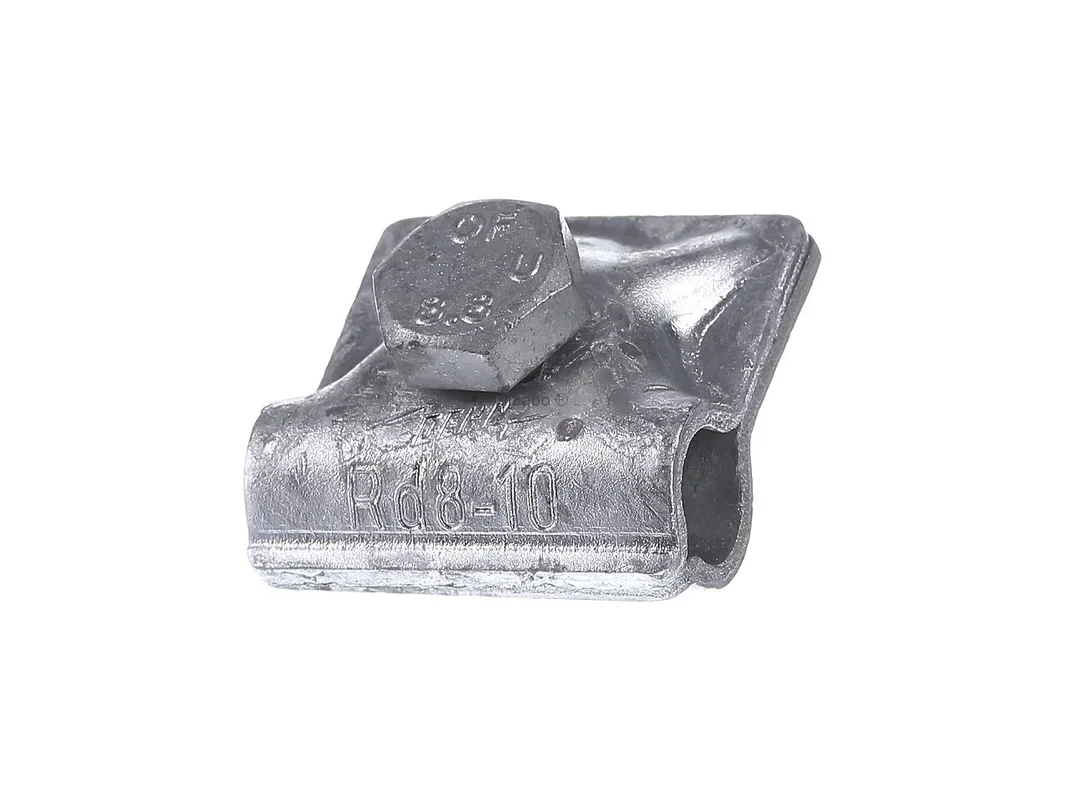

MV klem St/tZn voor Rd 8-10mm – Universele aansluitklem 390 050 – Dehn – 4013364095991:

De Dehn multifunctionele verbindingsklem 8-10mm 390 050 390050 is een praktijkgerichte verbinder voor bliksembeveiliging en de vakkundige aansluiting van ronde geleiders. Hij is geschikt voor kruis-, T- en parallelverbindingen en ondersteunt een veilige, normconforme installatie in aardings- en opvangleidingsystemen. De tweedelige uitvoering met zeskantschroef zorgt voor een stabiele montage en een hoge praktische toepasbaarheid op de bouwplaats.

Universele verbindingsoplossing voor ronde geleiders in bliksembeveiliging

Deze verbindingsklem van Dehn is ontworpen voor ronde geleiders in het bereik van 8 tot 10 mm en kan worden toegepast volgens DIN EN 62561-1. De constructie met schroefdraad in het onderstuk vergemakkelijkt de montage en maakt een nette verbinding mogelijk op typische knooppunten in de uitwendige bliksembeveiliging. Door het gebruik als kruis-, T- of parallelklem kan de toepassing flexibel aan de leidingvoering worden aangepast.

Producthighlights voordelen

• Universeel inzetbaar: Geschikt als kruis-, T- en parallelklem voor ronde geleiders.
• Voor bliksembeveiligingssystemen: Ideaal voor verbindingen in aardings- en opvangleidingen.
• Normconform: Uitgevoerd volgens DIN EN 62561-1.
• Tweedelige uitvoering: Vergemakkelijkt de montage en het exact positioneren.
• Met zeskantschroef: Voor stevige bevestiging en eenvoudige verwerking met gangbaar gereedschap.
• Schroefdraad in het onderstuk: Ondersteunt een veilige en stabiele schroefverbinding.
• Geschikt voor Rd 8-10 mm: Geschikt voor veel gangbare ronde geleiders in bliksembeveiliging.
• Robuuste materiaalkeuze: Klem evenals schroef van St/tZn voor gebruik in een technische omgeving.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Dehn
Artikelnaam	Dehn multifunctionele verbindingsklem 8-10mm 390 050 390050
Artikelnummer fabrikant	390050
EAN	4013364095991
Catalogus	Verbinder bliksembeveiliging
Producttype	Multifunctionele verbindingsklem
Uitvoering	tweedelig
Toepassing	Kruis-, T- en parallelklem
Geschikt voor geleidervorm	Ronde geleider
Klembereik Rd	8-10 mm
Materiaal klem	St/tZn
Materiaal schroef / moer	St/tZn
Schroef	M10 x 30 mm
Materiaaldikte t1/t2	2,5 mm
Normreferentie	DIN EN 62561-1
Kortsluitstroom	5,5 kA tot 7,3 kA, afhankelijk van de testreferentie

Montagevoordelen, toepassingsprofiel en productvergelijking

De Dehn multifunctionele verbindingsklem 8-10mm 390 050 390050 is vooral zinvol wanneer op de bouwplaats verschillende verbindingstypen met slechts één component moeten worden afgedekt. Het grote voordeel ligt in het flexibele gebruik als kruis-, T- of parallelklem. Dat bespaart planningsinspanning, vereenvoudigt de selectie en zorgt voor duidelijke processen bij de montage.

• Hoge flexibiliteit: Inzetbaar op veel typische verbindingspunten in de uitwendige bliksembeveiliging.
• Montagevriendelijk: Tweedelig opgebouwd, daardoor goed uit te lijnen en eenvoudig vast te schroeven.
• Praktijkgericht: Ontworpen voor ronde geleiders in het gangbare bereik van 8 tot 10 mm.
• Solide verbinding: Zeskantschroef en schroefdraad in het onderstuk bevorderen een stevige bevestiging.
• Normgericht: Geschikt voor toepassingen met focus op een reglementaire uitvoering.

Vergeleken met speciale kruisklemmen of zuivere parallelverbinders van dezelfde fabrikant biedt deze uitvoering meer toepassingsvrijheid. Waar een zuivere kruisklem slechts één vaste verbindingsvorm ondersteunt, dekt deze multifunctionele klem meerdere montagesituaties af. Ten opzichte van klemmen voor platte geleiders ligt het verschil duidelijk in de geleidervorm: dit model is ontworpen voor ronde geleiders en is daarom de passende keuze bij klassieke rondraadsystemen in bliksembeveiliging.

Ook binnen het assortiment van Dehn zijn er toepassingsgerichte alternatieven. Klemn voor platte en ronde geleiders zijn geschikt wanneer verschillende geleidervormen met elkaar moeten worden verbonden. Buisaardingsklemmen zijn daarentegen bedoeld voor de aansluiting op aardingsstaven of buizen en niet voor de vrije verbinding van twee ronde geleiders. Zuivere verbinders voor parallelvoering kunnen bij een zeer duidelijke leidingvoering voldoende zijn, maar zijn meestal minder veelzijdig dan een multifunctionele oplossing.

Bij andere gerenommeerde fabrikanten zijn eveneens vergelijkbare verbinders te vinden, bijvoorbeeld van OBO Bettermann, Phoenix Contact op het gebied van aardings- en bliksembeveiligingstechniek of Schnabl in verwante assortimenten via de vakhandel. Essentiële verschillen liggen daar vaak in het materiaalsysteem, de vrijgave voor geleiders, het klembereik of de focus op bepaalde verbindingstypen. Voor een veilige keuze is het daarom belangrijk dat geleidervorm, diameter, corrosieomgeving en normreferentie exact bij het bestaande systeem passen.

Toepassingsgebieden in bliksembeveiliging en aarding

• Opvangleiding: Voor veilige verbindingen in de uitwendige bliksembeveiliging.
• Afleidingen: Geschikt voor knooppunten met rond draad.
• Aardingsinstallaties: Praktisch bij normconforme leidingvoering.
• Aanpassingen achteraf: Goed geschikt bij aanpassingen van bestaande systemen.
• Gebouwtechniek: Voor professionele toepassingen in utiliteitsbouw en woningbouw.

Normconforme uitvoering en aanvullende productdetails

Als multifunctionele verbindingsklem volgens DIN EN 62561-1 is dit model ontworpen voor de universele verbinding van ronde geleiders. De overzichtelijk opgebouwde constructie als tweedelige klem vergemakkelijkt de hantering bij de montage. De combinatie van zeskantschroef en schroefdraad in het onderstuk ondersteunt een belastbare verbinding en zorgt voor een duidelijke technische meerwaarde in het dagelijkse gebruik. Daarmee is de klem bijzonder geschikt voor installaties waarbij één component meerdere verbindingstypen in het bliksembeveiligingssysteem betrouwbaar moet afdekken.
