Description

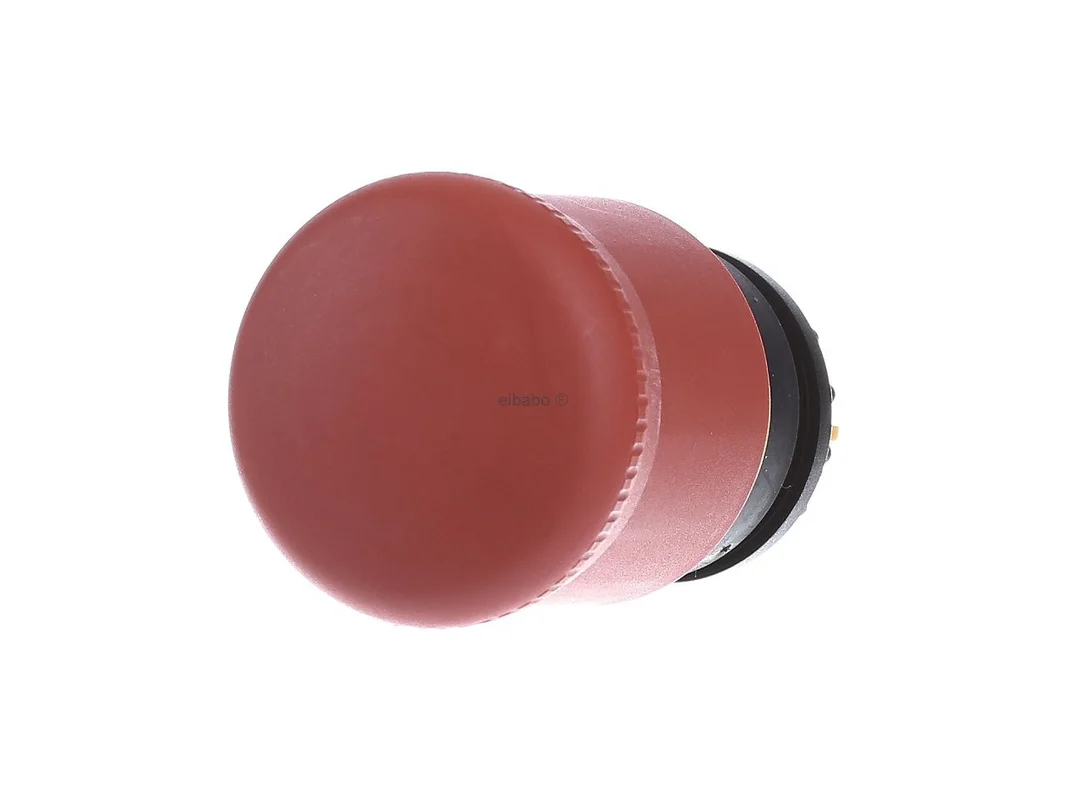

Noodstopknop niet verlicht – Rode paddestoelknop-actuator IP66 M22-PV – Eaton – 216876 – 4015082168766:

De Eaton noodstop-drukknop M22-PV 216876 is een robuust frontelement voor veilige uitschakelfuncties in de machine- en installatiebouw. De opvallende paddenstoelvorm met rode bediener en geel onderstuk zorgt voor zeer goede zichtbaarheid. Dankzij de vergrendelende functie met trekontgrendeling is de drukknop ontworpen voor duidelijke en veilige bedieningsprocessen. De onverlichte uitvoering is ideaal voor schakelpane len, lessenaars en behuizingen waarin een normconforme noodstop met hoge beschermingsgraad vereist is.

Eaton noodstop-drukknop M22-PV voor veilige uitschakeling in industriële toepassingen

Als onderdeel van het RMQ-Titan systeem staat dit frontelement voor een duurzame en praktijkgerichte oplossing in industriële toepassingen. De paddenstoelkop met een diameter van 38 mm is goed bereikbaar en kan in noodgevallen snel worden bediend. De sabotagebestendige uitvoering volgens ISO 13850 respectievelijk EN 418 ondersteunt een veilige integratie in moderne machineconcepten. Met beschermingsgraad IP66 en IP69K is de drukknop ook geschikt voor veeleisende omgevingen met stof, vocht en intensieve reiniging.

Producthighlights voordelen

• Hoge zichtbaarheid: Rode paddenstoelkop op geel onderstuk voor duidelijke herkenbaarheid in noodgevallen.
• Vergrendelende functie: De drukknop blijft na bediening in schakelstand en signaleert de geactiveerde toestand.
• Trekontgrendeling: Vrijgave door trekken voor een eenvoudige en eenduidige reset.
• Sabotagebestendig: Ontworpen volgens ISO 13850 en EN 418 voor veiligheidsrelevante toepassingen.
• Onverlicht: Ideaal voor installaties waarin geen optische lichtfunctie aan het frontelement nodig is.
• Hoge beschermingsgraad: IP66 en IP69K voor gebruik in ruwe industriële omgevingen.
• Systeemgeschikt: Passend voor het Eaton RMQ-Titan programma met modulaire contactuitrusting.
• Normconforme basis: Ontwikkeld volgens IEC/EN 60947 en VDE 0660.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton noodstop-drukknop paddenstoelvorm vergrendelend onverlicht trekontgrendeling rood geel M22-PV 216876
Fabrikantartikelnummer	216876
Type	M22-PV
EAN	4015082168766
Catalogus	Frontelement paddenstoeldrukknop
Assortiment	RMQ-Titan
Producttype	Noodstop-/nooduit-knop, enkel apparaat
Uitvoering	Paddenstoelvorm
Diameter bediener	38 mm
Frontafmeting	35 mm
Functie	vergrendelend
Ontgrendeling	trekontgrendeling
Verlichting	onverlicht
Kleur paddenstoelkop	rood, RAL 3000
Kleur onderstuk	geel
Beschermingsgraad	IP66, IP69K
Aansluiting op SmartWire-DT	nee
Sabotagebestendig	ja, volgens ISO 13850 / EN 418
Normen en bepalingen	IEC/EN 60947, VDE 0660
Maximale contactuitrusting	tot 4 x M22-(C)K01 of 2 x M22-(C)K02, 20, 11

Systeemvoordelen, alternatieven en toepassingsprofiel voor noodstop-frontelementen

Het frontelement is geschikt voor bedieningspanelen, schakelkastdeuren, compacte machines en productie-installaties waarbij een goed zichtbare en snel bereikbare noodstop vereist is. De trekontgrendeling is vooral zinvol daar waar een duidelijke haptische reset gewenst is en onbedoelde vrijgave door draaien moet worden vermeden. In ruwe omgevingen met vocht, stof of reinigingsstraal komt de hoge beschermingsgraad goed tot zijn recht.

• Voordeel in gebruik: Grote paddenstoelvorm voor snelle bediening, ook met handschoenen.
• Voordeel bij planning: Onderdeel van het modulaire RMQ-Titan systeem voor flexibele contactcombinaties.
• Voordeel op het gebied van veiligheid: Goed zichtbare kleurstelling volgens gangbare praktijk in de machinebouw.
• Voordeel in het dagelijks gebruik: Onverlichte uitvoering vermindert de inspanning daar waar geen lichtindicatie nodig is.

Vergeleken met vergelijkbare Eaton frontelementen met draaiontgrendeling biedt deze variant een andere manier van resetten. Modellen met trekontgrendeling hebben vaak de voorkeur wanneer de vrijgave bewust en direct axiaal moet plaatsvinden. Varianten met sleutelontgrendeling zijn eerder geschikt voor gebieden met hogere eisen aan toegangscontrole. Verlichte uitvoeringen uit dezelfde serie zijn zinvol wanneer de schakeltoestand of functie aanvullend optisch moet worden benadrukt.

Vergeleken met noodstopapparaten van andere gerenommeerde fabrikanten, zoals Schneider Electric Harmony XB4 of Siemens SIRIUS ACT, zit het verschil vooral in de ontgrendelingsmethode, in de materialen van het front en in de systeemwereld van de betreffende fabrikant. Sommige alternatieven gebruiken draaiontgrendeling of metalen fronten, terwijl dit Eaton frontelement vooral interessant is door de RMQ-Titan compatibiliteit, de 38-mm-paddenstoelkop en de trekontgrendeling. Een directe combineerbaarheid met contactmodules van andere fabrikanten is in de regel niet gegeven, omdat de systemen fabrikant specifiek zijn opgebouwd.

Toepassingsgebieden en belangrijke aanvullende informatie over de uitvoering

• Machinebouw: Voor hoofdbedieningsplaatsen en lokale stoppunten op machines.
• Installatiebouw: Voor schakelkasten, bedieningspanelen en besturingsstations.
• Procesomgeving: Goed geschikt bij hoge stof- of waterbelasting.
• Onderhoudszones: Zinvol op plaatsen met snelle handmatige uitschakeling.
• Modulaire besturingsconcepten: Passend voor toepassingen met individuele contactuitrusting.

De uitvoering als enkel apparaat binnen de RMQ-Titan reeks vergemakkelijkt de gerichte keuze voor normconforme noodstopconcepten. De rode paddenstoelkop in RAL 3000, het gele onderstuk, de onverlichte uitvoering en het ontbreken van SmartWire-DT aansluiting tonen duidelijk de focus op een klassieke, robuuste en direct bedienbare veiligheidsfunctie. De vermelding van de maximale contactuitrusting helpt bij de planning van de passende opbouw in de betreffende stuurkring.
