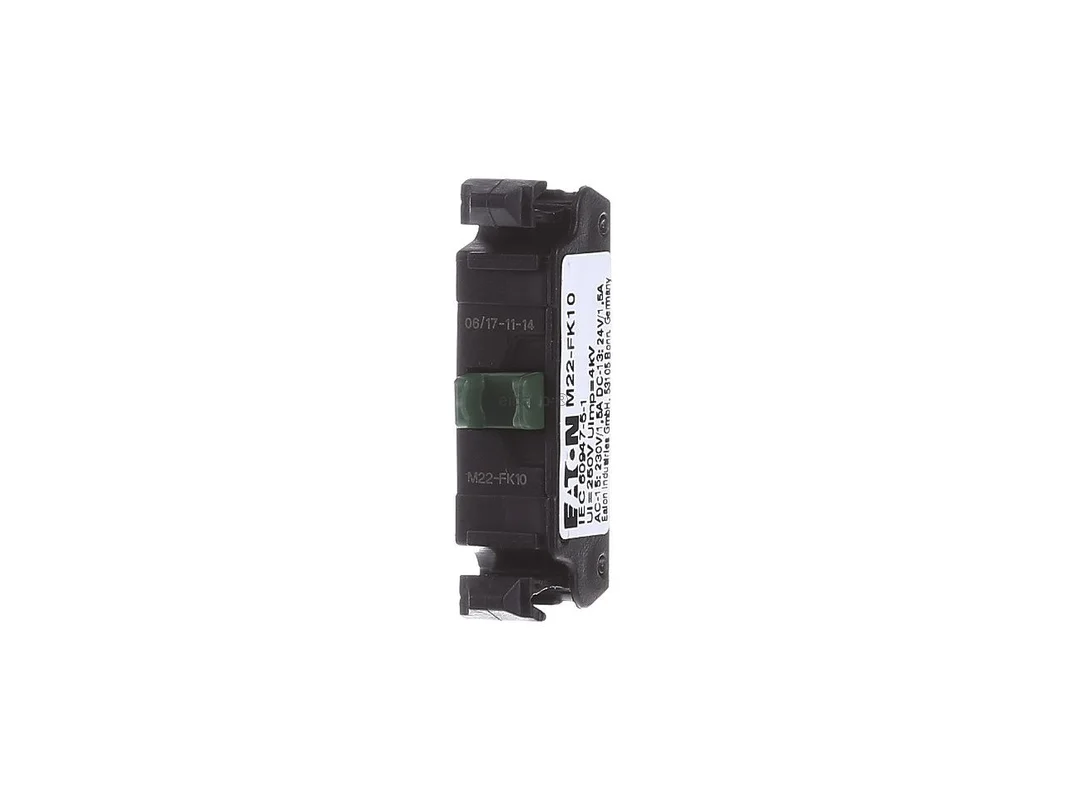

Normaal open contact plat – Hulpcontactblok 1 NO / 0 NC M22-FK10 – Eaton – 180792 – 4015081759613:

Het Eaton contacte element maakcontact frontbevestiging veerklemaansluiting M22-FK10 180792 is een nauwkeurige oplossing voor moderne besturings- en meldcircuits. Als hulpcontactblok uit de M22-serie biedt het een betrouwbaar schakelend maakcontact, een ruimtebesparende bouwvorm en een snelle bedrading via veerklemaansluiting. De frontbevestiging vereenvoudigt de montage in het bedieningspaneel en ondersteunt een nette, servicevriendelijke opbouw.

Eaton contactelement M22-FK10 voor nauwkeurige schakeltaken

Dit contactelement is ontworpen voor toepassingen waarin een veilige contactmaking, eenvoudige montage en hoge bedrijfszekerheid vereist zijn. Het enkele maakcontact is ideaal voor start-, vrijgave- of meldsignalen in machines, schakelkasten en industriële bedieningsstations. Dankzij Cage Clamp-aansluiting profiteren gebruikers van een vaste klemkracht, snelle bedrading en een stabiele contactverbinding, ook in veeleisende omgevingen.

Producthighlights voordelen

• 1 maakcontact: Ideaal voor duidelijke inschakel- en vrijgavesignalen in stuurcircuits.
• Frontbevestiging: Vergemakkelijkt de montage en bespaart tijd bij de inbouw.
• Veerklemaansluiting: Snelle, veilige en onderhoudsarme bedrading.
• Cage Clamp-techniek: Hoge contactzekerheid bij compacte bouwvorm.
• Beschermingsgraad IP20: Aanraakbeveiliging voor gebruik in een beschermde inbouwruimte.
• Conform normen: Ontworpen volgens IEC 60947-5-1 voor schakelapparaten in stuurcircuits.
• SmartWire-DT vrij: Klassieke, directe integratie zonder busaansluiting.
• Compacte vorm: Zeer geschikt voor dichte fronten en krappe opbouwen.
• Lange levensduur: Ontworpen voor vele schakelcycli in het industriële dagelijks gebruik.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnummer fabrikant	180792
Model	M22-FK10
EAN	4015081759613
Catalogus	Hulpcontactblok
Producttype	Contactelement
Contacttype	1 S, maakcontact
Bevestiging	Frontbevestiging
Aansluittechniek	Veerklemaansluiting, Cage Clamp
Connection type	Push-in klem
Beschermingsgraad	IP20
Normen	IEC 60947-5-1
SmartWire-DT	nee
Nominale isolatiespanning Ui	250 V
Stootspanningsvastheid Uimp	4000 V AC
Overspanningscategorie	III
Vervuilingsgraad	3
Schakelfrequentie	tot 3600 schakelingen per uur
Mechanische levensduur	tot 1.000.000 schakelcycli
Bedieningskracht max.	4,5 N
Bedrijfstemperatuur	-25 °C tot +70 °C
Opslagtemperatuur	-40 °C tot +85 °C
Afmeting diepte	40,2 mm
Afmeting hoogte	10 mm
Afmeting breedte	14 mm

Praktische voordelen, systeemvergelijking en slimme alternatieven voor het Eaton contactelement M22-FK10

In het dagelijks gebruik scoort het contactelement vooral met zijn snelle bedrading en compacte bouwvorm. Dat is bijzonder nuttig bij dicht bezette stuurvelden, in machines met weinig inbouwdiepte of bij servicewerkzaamheden waarbij een duidelijke en veilige aansluitoplossing vereist is. Het maakcontact wordt doorgaans gebruikt waar een signaal pas bij bediening actief moet worden, bijvoorbeeld voor startfuncties, bevestigingen of vrijgaven.

Binnen de Eaton M22-reeks is dit model een sterke keuze wanneer een enkel maakcontact met frontbevestiging en veerklemtechniek nodig is. Vergelijkbare contacte elementen van de fabrikant verschillen meestal in de contactuitrusting, dus bijvoorbeeld als verbreekcontact, als combinatie van verbreek- en maakcontact of met een ander aansluitwijze. Voor toepassingen met stop- of veiligheidslogica is een verbreekcontact vaak beter geschikt. Voor complexere besturingsfuncties kan een combiblok met meerdere contacten zinvol zijn. Wie daarentegen de voorkeur geeft aan een klassieke schroefklem, kiest eerder voor een variant met schroefaansluiting.

Ten opzichte van vergelijkbare oplossingen van ander merken ligt de nadruk van dit model op de nauwe afstemming op het Eaton M22-platform. Producten uit reeksen zoals Siemens SIRIUS ACT, Schneider Electric Harmony of ABB Compact kunnen afhankelijk van de opbouw op vergelijkbare wijze worden ingezet, maar verschillen vaak per fabrikant in montagebeeld, systeemaccessoires en seriecompatibiliteit. Bij vervanging of uitbreiding van een bestaand bedieningsstation is daarom vooral de passende systeemfamilie doorslaggevend. Het Eaton-model is vooral aan te bevelen wanneer al M22 bevel- en meldapparaten in gebruik zijn en een consistente, normconforme uitbreiding gewenst is.

Aansluiting, bescherming en normen in beeld

De geïntegreerde Cage Clamp-techniek staat voor een moderne veerkrachtklem die geleiders veilig vastklemt en een snelle montage ondersteunt. Dat kan de bedradingsinspanning verminderen en zorgt voor een gelijkmatige klemwerking. De beschermingsgraad IP20 maakt het contactelement geschikt voor inbouw in beschermde zones, bijvoorbeeld achter een schakelkastfront of in een bedieningstableau. De uitvoering volgens IEC 60947-5-1 onderstreept de geschiktheid voor laagspanningsschakelapparaten en stuurstroomcircuits.

Aanvullend belangrijk is de duidelijke systeemindeling: het contactelement is niet bedoeld voor aansluiting op SmartWire-DT. Daarmee richt het zich op klassieke, direct bedrade besturingsconcepten. De frontbevestiging ondersteunt bovendien een geordende opbouw, terwijl het enkele maakcontact een eenduidige signaaldoorgifte bij bediening mogelijk maakt. Zo ontstaat een functionele en robuuste oplossing voor veel industriële standaardtaken.

Toepassingsgebieden

• Machinebouw: Voor start-, vrijgave- en meldsignalen aan bedieningsstations.
• Schakelkastbouw: Passend voor compacte stuurcircuits met duidelijke contactlogica.
• Installatiebouw: Geschikt voor robuuste en normconforme bedieningsconcepten.
• Gebouwtechniek: Voor schakel- en meldfuncties in technische installaties.
• Service en retrofit: Zinvol bij de uitbreiding van bestaande M22-systemen.

De Eaton M22-FK10 is een doordachte keuze voor iedereen die een compact contactelement met maakcontactfunctie, frontbevestiging en moderne veerklemtechniek voor betrouwbare besturingstaken zoekt.
