Description

Overspanningsdimmer voor veldscheidingsschakelaar.300W EUD12F – Eltako – 21100830 – 4010312108086:

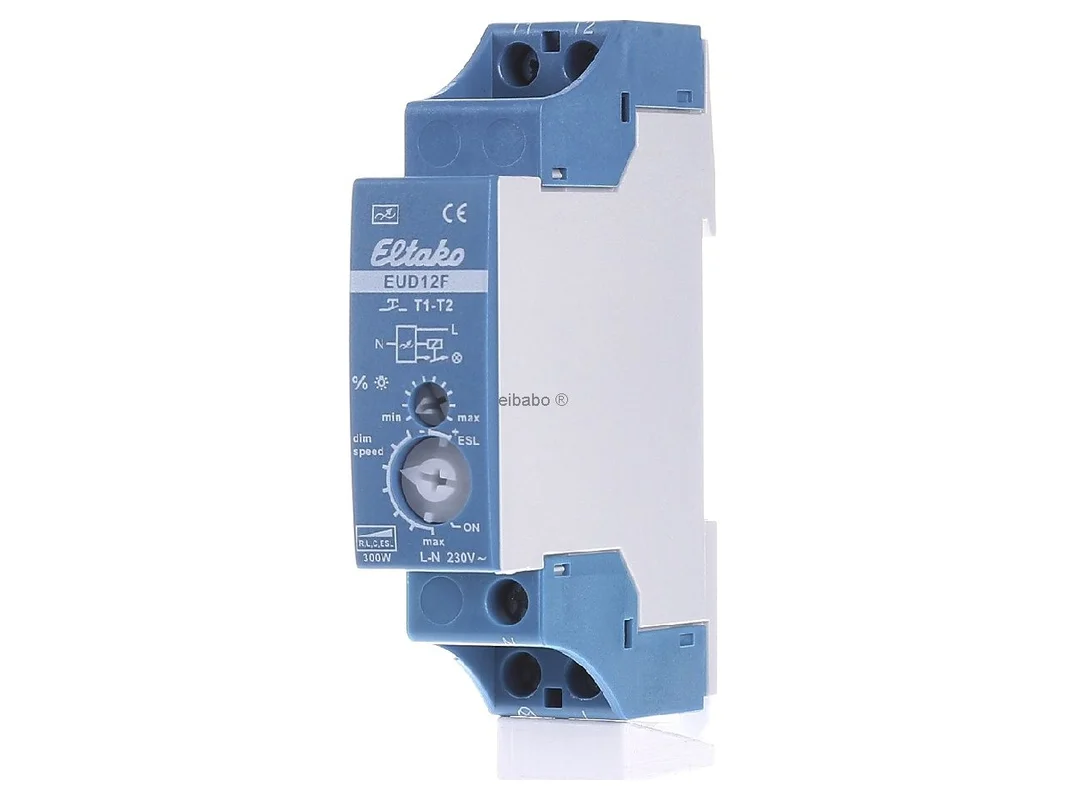

De Eltako universele dimschakelaar EUD12F 21100830 is een krachtige oplossing voor nauwkeurige lichtregeling op de DIN-rail. Het apparaat herkent veel lampsoorten automatisch, dimt belastingvriendelijk met soft-aan en soft-uit en is geschikt voor veeleisende installaties met focus op comfort, efficiëntie en veilige werking in de verdeelkast.

Nauwkeurige lichtregeling met de Eltako universele dimschakelaar EUD12F 21100830

De dimschakelaar is ontwikkeld voor seriemontage op draagrail volgens DIN-EN 60715 TH35 en combineert moderne MOSFET-techniek met hoge praktisch toepasbaarheid. De automatisch lampherkenning vergemakkelijkt de keuze van geschikte lichtbronnen, terwijl de instelbare minimale helderheid en de dimsnelheid een nauwkeurige aanpassing aan ruimte, gebruik en lampenelektronica mogelijk maken. Dankzij de geïntegreerde geheugenfunctie blijft de laatst gekozen helderheid behouden. Ook na een stroomuitval slaat het apparaat de schakelstatus en dimwaarde op.

Producthighlights voordelen

• Automatische lampherkenning: Ondersteunt veel gangbare dimbare lampsoorten met hoge flexibiliteit in het dagelijks gebruik.
• Power MOSFET tot 300 W: Voor krachtige en fijngevoelige dimprocessen in professionele installaties.
• Zeer laag stand-by-verlies: Slechts 0,1 watt voor een zuinig continubedrijf.
• Soft-aan en soft-uit: Ontziet lichtbronnen door schakelen op de nuldoorgang.
• Instelbare minimale helderheid: Nuttig bij gevoelige LED- en spaarlampen.
• Variabele dimsnelheid: In meerdere stappen aanpasbaar voor rustige en gecontroleerde lichtovergangen.
• Geheugenfunctie: De gekozen helderheid blijft bij het uitschakelen opgeslagen.
• Opslag bij netuitval: Schakelstand en dimwaarde blijven behouden.
• Kinderkamerschakeling: begin bij lange druk op de knop met lage helderheid en dimt zacht omhoog.
• Sluimerschakeling: Dimt het licht langzaam omlaag en schakelt het daarna uit.
• Geïntegreerd uitschakelrelais: Geschikt voor toepassingen met veldvrijschakeling van de geschakelde stroomkring.
• Elektronische beveiligingsfuncties: Met overbelastingsbeveiliging en uitschakeling bij overtemperatuur.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Productnaam	Universele dimschakelaar EUD12F
Artikelnummer fabrikant	21100830
EAN	4010312108086
Catalogus	Dimmers
Producttype	Universele dimschakelaar voor DIN-rail
Montagewijze	Seriemontage op draagrail DIN-EN 60715 TH35
Breedte	18 mm
Diepte	58 mm
Voedings- en schakelspanning	230 V
Vermogen	tot 300 W
Technologie	Power MOSFET
Lampherkenning	automatisch
Geschikt voor	dimbare 230 V LED-lampen, dimbare spaarlampen, ohmse belastingen
Bijzondere functies	soft-aan, soft-uit, geheugen, kinderkamerschakeling, sluimerschakeling
Instellingen	minimale helderheid en dimsnelheid instelbaar
Stand-by-verlies	0,1 W
Beveiligingsfuncties	elektronische overbelastingsbeveiliging, uitschakeling bij overtemperatuur
Extra functie	geïntegreerd uitschakelrelais voor veldvrijschakeling

Voordelen bij installatie, lichtcomfort en passende systeemkeuze voor de Eltako universele dimschakelaar EUD12F 21100830

In de praktijk overtuigt het apparaat vooral daar waar verschillende dimbare lichtbronnen veilig en comfortabel moeten worden aangestuurd. De automatisch herkenning van het belastingstype bespaart tijd bij de ingebruikname en vergroot de kans op stabiel dimgedrag. Dit is vooral nuttig bij moderne 230-V-LED-lampen, waarvan de elektronica per fabrikant verschillend reageert. De instelbare minimale helderheid helpt om flikkeren in het lage bereik te verminderen of onbedoeld uitschakelen te voorkomen.

Een belangrijk voordeel ten opzichte van eenvoudigere DIN-rail-dimmers van Eltako is het geïntegreerde uitschakelrelais voor veldvrijschakeling. Daardoor is dit model specifiek geschikt voor installaties waarin naast lichtcomfort ook een veldvrije uitschakeling van de geschakelde stroomkring gewenst is. Bovendien vergroten kinderkamerschakeling en sluimerschakeling de bruikbaarheid duidelijk ten opzichte van basismodellen zonder deze comfortfuncties.

Binnen het Eltako-assortiment moet het verschil met de EUD12D vooral bij de toepassing in acht worden genomen: de EUD12F is ontworpen voor veldvrijschakeling en heeft daarvoor het uitschakelrelais direct ingebouwd. De EUD12D wordt daarentegen typisch interessant wanneer L-belastingen en C-belastingen in één installatie gemengd moeten worden, wat bij klassieke universele dimschakelaars niet in elke configuratie is toegestaan. Voor zeer speciale uitbreidingen met hogere vermogensbehoefte kan binnen passende Eltako-systemen bovendien een vermogensuitbreiding zoals de LUD12 een rol spelen. Daarmee richt de EUD12F zich duidelijk op gebruikers die een compacte, comfortabele en installatievriendelijke oplossing met extra meerwaarde in de verdeelkast zoeken.

Als globale oriëntatie voor vergelijkbare oplossingen van ander merken komen DIN-rail- of LED-dimmers van gerenommeerde aanbieders zoals ABB respectievelijk Busch-Jaeger in aanmerking. Deze apparaten richten zich vaak sterker op inbouw- of ruimtebesturingsconcepten en minder op de specifieke veldvrijschakeling in de verdeelkast. Het wezenlijke verschil zit daarom meestal niet alleen in de vermogensklasse, maar in de wijze van integratie in de elektrisch installatie. Voor projecten met focus op DIN-railmontage, drukknopbediening, geheugenfunctie en veldvrij schakelen biedt dit Eltako-model een zeer duidelijk toepassingskader.

Toepassingsgebieden

• Woningbouw: Ideaal voor dimbare lichtcircuits in woon-, slaap- en kinderkamers.
• Renovatie: Goed geschikt voor retrofit in de verdeelkast op DIN-rail.
• LED-toepassingen: Geschikt voor veel dimbare 230-V-LED-lampen met behoefte aan fijne afstemming.
• Comfortverlichting: Zeer geschikt voor zachte dimverlopen, nachtlicht en slaaplicht.
• Installaties met veldvrijschakeling: Bijzonder interessant in gevoelige woonruimtes.

Belangrijke aanwijzingen over lampsoorten, bediening en veilig gebruik

De universele dimschakelaar werkt bijzonder comfortabel met korte en lange stuurcommando’s. Een korte impuls schakelt in of uit, een langere bediening verandert de helderheid. Wordt de bediening onderbroken, dan keert de dimrichting om. Zo kan het licht zeer nauwkeurig aan de betreft situatie worden aangepast, zonder extra bedieningselementen nodig te hebben.

Voor dimbare spaarlampen zijn speciale comfortstanden beschikbaar, zodat kritische lampsoorten ook in sterk gedimde toestand veilig kunnen starten. Daarbij moet er rekening mee worden gehouden dat het maximaal aantal van dergelijke lichtbronnen afhankelijk van de lampenelektronica lager kan uitvallen dan in de normale automatisch modus. Voor gevoelige lichtbronnen is bovendien de instelling van de minimale helderheid nuttig om een stabiele werking in het lage helderheidsbereik te bereiken.

Belangrijk voor de planning is de belastingscombinatie: inductieve belastingen en capacitieve belastingen mogen niet samen worden gebruikt. Ohmse belastingen zoals klassieke 230-V-gloei- of halogeenlampen kunnen daarentegen wel worden gecombineerd. Wanneer in een installatie inductieve en capacitieve belastingen gezamenlijk moeten worden gebruikt, is binnen het Eltako-programma eerder een daarvoor geschikte combinatie van een ander dimmer en passende vermogensuitbreiding zinvol. Zo kan de installatie gericht op de werkelijke belastingsstructuur worden afgestemd en langdurig stabiel worden gebruikt.

De Eltako EUD12F 21100830 is de juiste keuze voor iedereen die een compacte DIN-rail-dimmer zoekt met automatisch lampherkenning, hoge functiedichtheid en doordachte comfortkenmerken voor moderne lichtinstallaties.
